Cabo de Ligação IFM EVC512 3m

Pré-visualizar: EVC512 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12 Angular/Reto

EVC512 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12 Angular/Reto

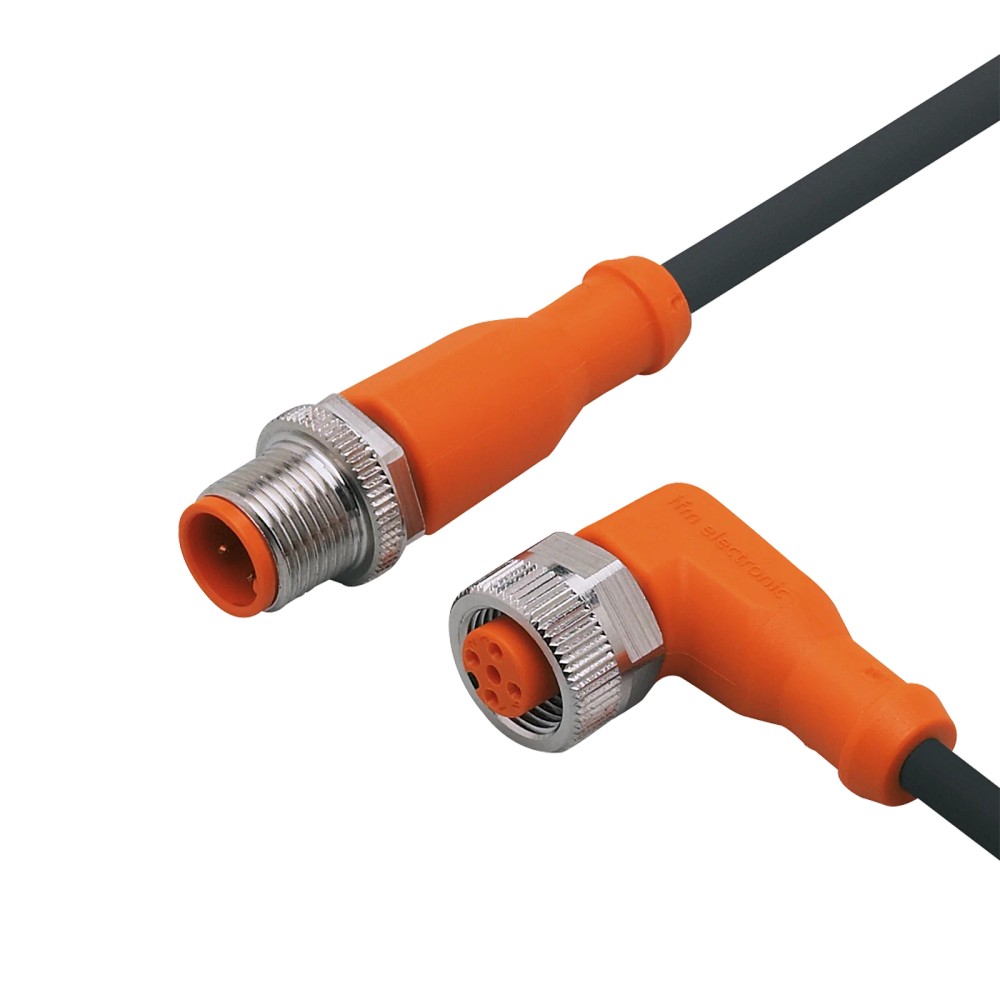

Imagem meramente ilustrativa

R$ 289,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC512
EAN: 4021179270823
NCM do produto: 85444200

Destaques do Produto Comprimento 3 metros...mais

Fechar menu

Saiba mais sobre: "EVC512 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12 Angular/Reto"

Destaques do Produto

Comprimento

3 metros

Tipo de Conexão

M12 Angular / M12 Reto

Revestimento

PUR (Poliuretano)

Corrente Máxima

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC512 M12 Angular/Reto 3m PUR

O cabo EVC512 da IFM é um componente de conexão industrial de 3 metros com conectores M12 (angular/reto) e revestimento em PUR, projetado para ambientes com lubrificantes e fluidos. Destaca-se pela alta resistência mecânica, com suporte a mais de 5 milhões de ciclos de curvatura e grau de proteção IP69K. É a solução ideal para máquinas-ferramenta e automação industrial que exigem conectividade confiável e duradoura.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC512
Comprimento	3 m
Material	PUR
Corrente	4 A
Grau de proteção	IP65/67/68/69K
Temperatura	-25 a 90 °C
Flexibilidade	> 5 Mio. ciclos
Conectores	M12 Angular / M12 Reto

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Ambientes com presença de refrigerantes e lubrificantes.
Sistemas de esteiras e braços robóticos com movimentação contínua.

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250V AC ou 300V DC.
Instalação com raios de curvatura inferiores a 43 mm (10x o diâmetro do cabo).
Uso em ambientes com substâncias que degradam o poliuretano (PUR).

APLICAÇÕES E USO

Automação industrial: Ligação de sensores e atuadores em máquinas.
Máquinas-ferramenta: Ambientes expostos a óleos, refrigerantes e cavacos.
Sistemas móveis: Aplicações com vibração ou movimento contínuo (esteiras, braços).

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC512 M12 Angular/Reto 3m PUR, verifique estes pontos:

Escolha o EVC512 quando

Necessitar de um cabo altamente flexível, resistente a óleo e lubrificantes, com proteção IP69K para ambientes de lavagem industrial ou máquinas-ferramenta.

Busque outra opção quando

A aplicação exigir comprimentos superiores a 3m, tensões acima de 250V AC, ou quando o ambiente não oferecer desafios químicos ou mecânicos (onde cabos de PVC podem ser mais econômicos).

ESPECIFICAÇÕES TÉCNICAS

Características Ambientais
Material de revestimento	PUR	Poliuretano, resistente a óleos e lubrificantes industriais.
Grau de proteção	IP65, IP67, IP68, IP69K	Vedação completa contra poeira, imersão e jatos de alta pressão.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite máximo de tensão para operação segura.
Capacidade de carga	4 A	Corrente máxima suportada pelo cabo.
Contatos	Banhados a ouro	Garante baixa resistência de contato e proteção contra corrosão.

Dados Mecânicos
Conexão	M12 Angular / M12 Reto	Geometria dos conectores nas extremidades.
Comprimento	3 m	Extensão do cabo para instalação.
Ciclos de curvatura	> 5 milhões	Capacidade de flexão em aplicações móveis.

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (24V)

• IO-Link

Conexões

Elétrica M12 (conector reto)

Processo M12 (conector angular)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com óleo e refrigeração	✓	O material PUR e as vedações FKM são resistentes a estes agentes.
Uso em tensões de rede 220V direta	✗	O cabo é projetado para tensões de sinal (até 250V AC/300V DC), mas não para cabeamento elétrico de potência elevada.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC512 M12 Angular/Reto 3m PUR

Desligue a energia do sistema antes da conexão.
Alinhe o conector angular no dispositivo de campo.
Insira o conector e gire a porca no sentido horário.
Aperte o conector com torque de 0,6 a 1,5 Nm.
Conecte a extremidade reta na interface de controle ou distribuidor.
Verifique a integridade do cabo, garantindo o raio de curvatura mínimo.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquido ou perda de conexão.	Torque aplicado fora da faixa recomendada (0,6-1,5 Nm).	Verificar se a porca está corretamente apertada e se a vedação FKM não foi esmagada.
Quebra interna de fios de cobre (falha intermitente).	Raio de flexão inferior ao mínimo (43 mm).	Realizar teste de continuidade elétrica enquanto o cabo é flexionado.
Dano no isolamento interno ou curto-circuito.	Tensão superior a 300V DC.	Medir a tensão da linha e comparar com a especificação nominal.
Sinal ruidoso ou falhas de comunicação de dados.	Contaminação ou oxidação por agentes incompatíveis.	Inspeção visual dos contatos internos do conector M12.

DOCUMENTAÇÃO TÉCNICA

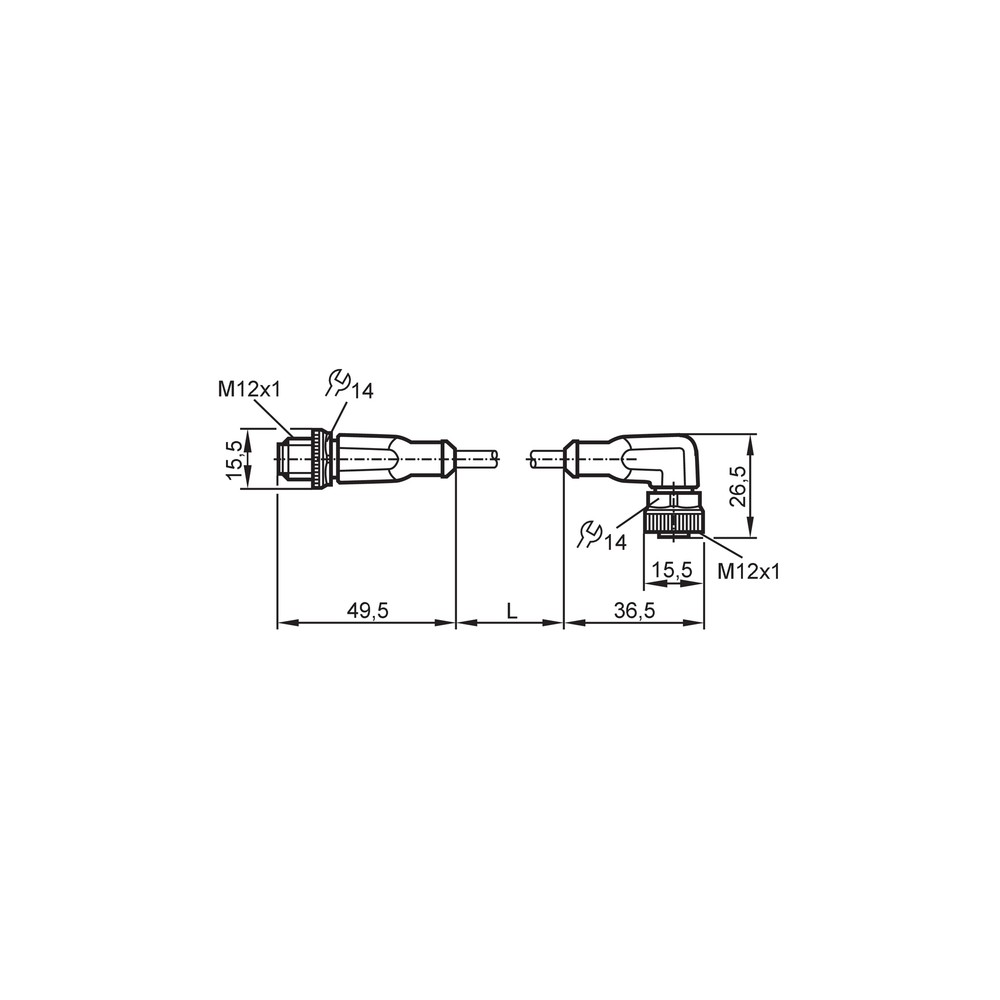

Folha de Dados Técnicos EVC512 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC512 e qual sua função principal?

Este produto é um cabo de ligação industrial de 3 metros, com conector M12 angular em uma extremidade e reto na outra, projetado para automação industrial e sistemas de controle.

O que acompanha o cabo de ligação EVC512 no fornecimento?

O EVC512 acompanha apenas a peça única conforme o padrão de fornecimento industrial, sem conectores ou cabos adicionais inclusos.

O cabo EVC512 pode ser utilizado em temperaturas extremas ou ambientes de alta movimentação?

Este cabo não é adequado para aplicações com exposição a temperaturas fora da faixa de -25 a 90 °C ou onde a exigência de flexão exceda os limites mecânicos especificados para o material PUR.

Existem limitações de uso para este cabo de ligação?

Este produto não é recomendado para aplicações que exijam resistência a produtos químicos não compatíveis com o revestimento PUR ou para uso em tensões superiores a 250V AC / 300V DC.

Como diagnosticar falhas de conexão com este cabo?

Sintomas comuns incluem falha de comunicação ou intermitência de sinal. Verifique se o torque de aperto está entre 0,6 e 1,5 Nm e se há danos físicos no revestimento.

Por que o sinal pode estar falhando se o cabo parece intacto?

Se houver sinal intermitente, verifique se os contatos banhados a ouro apresentam oxidação ou se o cabo sofreu torção superior a ± 180 °/m, o que causa fadiga interna.

Devo escolher este cabo com revestimento PUR ou uma opção comum?

O EVC512 é ideal para ambientes com presença de fluidos de corte e lubrificantes industriais. Para ambientes estáticos sem movimentação, cabos com revestimento diferente podem ser suficientes, mas o PUR oferece durabilidade superior.

Qual a vantagem deste cabo em relação a cabos M12 genéricos?

Para automação em máquinas de ferramenta com alta vibração, o EVC512 é mais indicado do que cabos comuns devido à sua construção robusta com bloqueio niquelado e vedação FKM.

Quais cuidados tomar durante a instalação deste cabo?

A instalação deve garantir que o raio de flexão não seja inferior a 10 vezes o diâmetro do cabo (4,3 mm) para evitar a quebra dos condutores internos.

Qual a procedência e durabilidade esperada para este cabo?

Este é um produto original IFM, fabricado para suportar ciclos de curvatura superiores a 5 milhões, sendo um componente padrão para manutenção e montagem de máquinas industriais.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente à abrasão, rasgos e agentes químicos comuns em ambientes industriais. (Ref.: Material de revestimento)

Grau de Proteção IP69K

Indica que o conector suporta limpeza de alta pressão e alta temperatura. (Ref.: Grau de proteção)

Codificação A

Padrão de pinagem M12 para sinais padrão e sensores industriais. (Ref.: Conexão elétrica)

Torque de aperto

Força aplicada na porca do conector para garantir a vedação (IP) e o contato elétrico. (Ref.: Torque de aperto: 0,6...1,5 Nm)

Ciclos de curvatura

Número de vezes que o cabo pode ser flexionado antes de apresentar fadiga mecânica. (Ref.: > 5 Mio.)
