Cabo de Ligação em Y IFM EVC510

Pré-visualizar: EVC510 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,3m PUR IP69K

EVC510 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,3m PUR IP69K

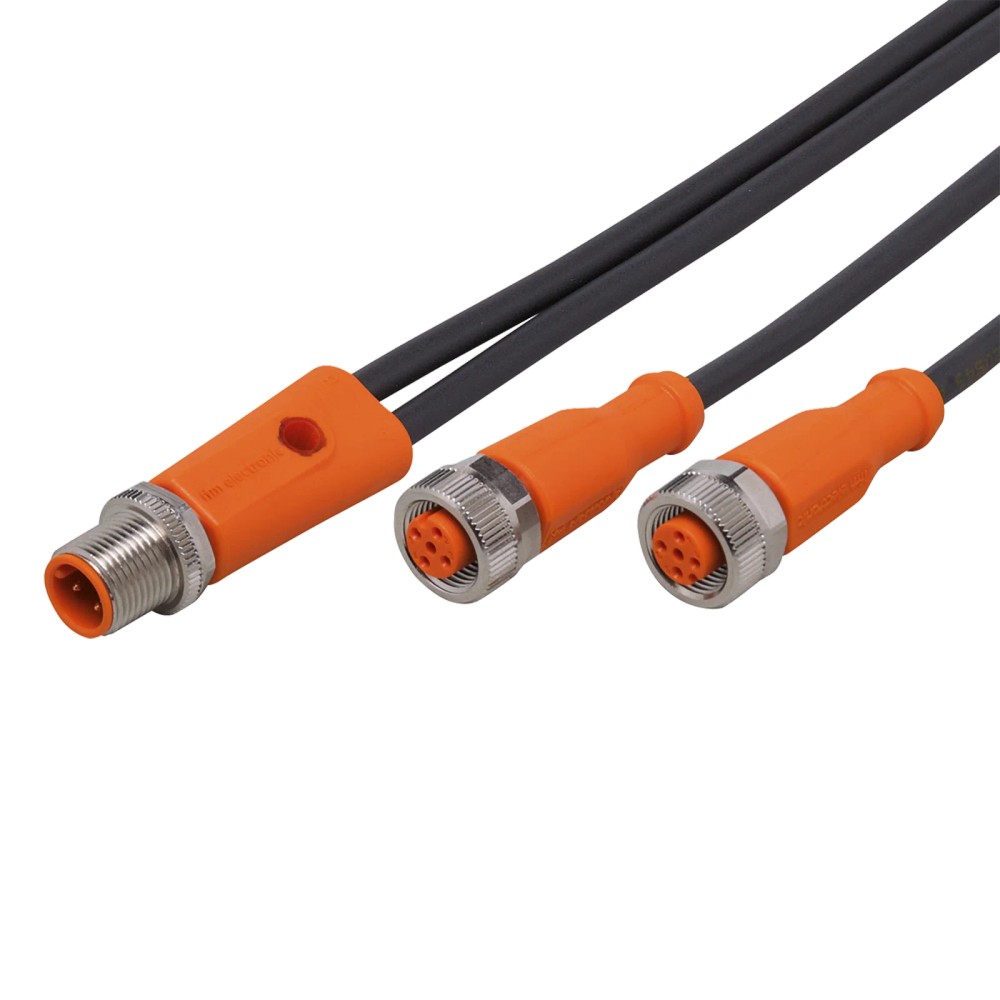

Imagem meramente ilustrativa

R$ 341,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC510
EAN: 4021179270809
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVC510 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,3m PUR IP69K"

Destaques do Produto

Comprimento

0,3 m

Conexões

M12 reto, codificação A, 4 contatos: 1 conector e 2 soquetes

Tensão de operação

< 60 V AC/DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Revestimento do cabo

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC510 ifm – Cabo de ligação em Y, 0,3 m, PUR, IP69K

O ifm EVC510 é um cabo de ligação em Y para distribuir uma conexão M12 em duas conexões M12. É destinado a aplicações industriais e de automação, incluindo máquinas-ferramentas e ambientes com refrigerantes e lubrificantes. Possui cabo de 0,3 m em PUR, proteção especificada como IP65, IP67, IP68 e IP69K e contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação em Y
Conexões	1 x M12 reto e 2 x M12 retos; codificação A; 4 contatos
Comprimento do cabo	0,3 m
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Material do cabo	PUR, sem halogênio; Ø 4,3 mm; 4 x 0,34 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25…90 °C; cULus: até 75 °C
Contatos	4, banhados a ouro
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexão M12 em duas conexões M12 em instalações industriais, respeitando a codificação A, a tensão e a capacidade de carga especificadas.
Aplicações em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Instalações que requerem cabo PUR de 0,3 m, sem silicone e sem halogênio, com contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não utilizar em condições que excedam a tensão de operação < 60 V AC/DC ou a capacidade de carga total de 4 A.
Não aplicar flexão com raio inferior ao mínimo especificado de 10 x o diâmetro do cabo.
Não presumir compatibilidade com conectores de codificação diferente de A, número diferente de contatos ou interfaces não indicadas; conferir a configuração elétrica do equipamento antes da ligação.

APLICAÇÕES E USO

Aplicação indicada: ligação em Y em instalações de automação industrial e máquinas-ferramentas; confirmar a pinagem e os requisitos elétricos dos dispositivos conectados antes da energização.
Aplicação indicada: ambientes de máquinas com refrigerantes e lubrificantes; manter as conexões corretamente acopladas e respeitar os graus de proteção declarados.
Aplicação em movimento: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeitar também o raio mínimo de flexão especificado.
Limitação: os dados não identificam protocolo de comunicação nem atribuição de pinos; esses aspectos devem ser verificados na documentação dos dispositivos do sistema.

COMO ESCOLHER

Antes de comprar o EVC510 ifm – Cabo de ligação em Y, 0,3 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC510 quando

A instalação exigir uma ligação em Y com um conector M12 e dois soquetes M12, todos retos, codificação A e 4 contatos, além de cabo de 0,3 m. Confirme que tensão, carga total, temperatura e condições de instalação permanecem dentro dos dados especificados.

Procure outra configuração quando

O sistema exigir comprimento diferente, codificação ou número de contatos diferente, conexão angular, tensão acima de < 60 V AC/DC ou carga total superior a 4 A. A ficha não identifica um modelo alternativo específico; compare os requisitos com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC510	Código do produto informado no anúncio e na ficha.
Tipo de produto	Cabo de ligação em Y	Componente de tecnologia de conexão.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão especificado.
Capacidade de carga total	4 A	Capacidade total indicada; considerar o conjunto da ligação.
Classe de proteção	II	Classe declarada na ficha.
Certificações	CE, cULus Listed, UKCA	Certificações listadas para o produto.

Conexões elétricas
Conexão elétrica – conector C	1 x M12, reto; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; torque máximo 0,6…1,5 Nm	Configuração e materiais do conector indicados na ficha.
Conexão elétrica – soquetes A/B	2 x M12, retos; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; vedação FKM; torque máximo 0,6…1,5 Nm	Configuração e materiais dos dois soquetes indicados na ficha.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Quantidade de slots do distribuidor central	2	Número de slots informado para o distribuidor.

Cabo e materiais
Comprimento do cabo	0,3 m	Comprimento declarado.
Construção do cabo	PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição e dimensões informadas para o cabo.
Material do invólucro	TPU	Material declarado para o invólucro.
Material da porca/bloqueio	Latão niquelado	Material declarado para os elementos de bloqueio.
Material da vedação	FKM	Material indicado para a vedação dos soquetes.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a adequação depende da montagem correta das conexões.
Temperatura ambiente	-25…90 °C; cULus: até 75 °C	Faixa informada, com limite cULus indicado separadamente.
Temperatura ambiente em movimento	-25…90 °C; cULus: até 75 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25…55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10…100 %	Intervalo de umidade informado para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada na ficha para armazenamento.

Dados mecânicos e movimento
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado; não reduzir abaixo deste valor.
Ciclos de curvatura	> 5 Mio.	Vida de flexão declarada; a ficha não detalha condições de ensaio neste dado.
Esforço de torção	± 180 °/m	Valor de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado condicionado ao percurso e à aceleração descritos.
Peso	71,4 g	Massa informada na ficha do produto.

COMPATIBILIDADE

Comunicação

• A ficha informa conectores M12 retos, codificação A, com 4 contatos. Não especifica protocolo de comunicação; a compatibilidade de protocolo depende dos dispositivos conectados e da atribuição dos pinos.

Conexões

Elétrica Cabo de ligação em Y com 1 x M12 reto (conector) e 2 x M12 retos (soquetes), codificação A, 4 contatos; cabo PUR de 0,3 m, 4 x 0,34 mm²; tensão de operação < 60 V AC/DC e capacidade de carga total de 4 A. Contatos banhados a ouro. Torque máximo de aperto informado: 0,6…1,5 Nm para as conexões.

Processo Não possui conexão de processo indicada; é um componente de tecnologia de conexão com interfaces elétricas M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 retas, codificação A e 4 contatos, quando a distribuição em Y for adequada ao circuito	✓	A ficha especifica um conector M12 e dois soquetes M12, retos, codificação A e 4 contatos; a atribuição elétrica deve ser verificada na documentação do sistema.
Circuito com tensão inferior ao limite especificado e carga total de até 4 A	✓	A ficha indica tensão de operação < 60 V AC/DC e capacidade de carga total de 4 A.
Instalação que exige protocolo de comunicação específico sem validação da pinagem e do protocolo dos dispositivos	✗	A ficha não declara protocolo nem atribuição de pinos; a compatibilidade elétrica e de comunicação precisa ser confirmada para o conjunto.
Uso com codificação M12 diferente de A ou com contagem de contatos diferente de 4	✗	A configuração física declarada é codificação A e 4 contatos; não há informação que confirme compatibilidade com outras configurações.
Aplicação flexível com raio de curvatura igual ou superior a 10 x o diâmetro do cabo	✓	Esse é o raio de flexão mínimo especificado para aplicação flexível.

INSTALAÇÃO

Como instalar o EVC510 ifm – Cabo de ligação em Y, 0,3 m, PUR, IP69K

Confirme que as interfaces do equipamento correspondem a M12, codificação A e 4 contatos, e valide a atribuição dos pinos na documentação do sistema.
Verifique que a tensão e a carga total do circuito estão dentro dos limites especificados para o cabo.
Inspecione o cabo, as roscas, os contatos e as vedações; não instale componentes danificados ou contaminados.
Conecte o M12 do cabo à interface correspondente e acople os dois soquetes aos dispositivos previstos, alinhando as conexões sem forçar os contatos.
Aperte as conexões respeitando o torque máximo informado de 0,6…1,5 Nm; evite torção indevida do cabo durante o aperto.
Posicione e fixe o cabo sem exceder as condições de movimento e sem reduzir o raio de flexão abaixo de 10 x o diâmetro do cabo; verifique o acoplamento antes de colocar o circuito em operação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dos dispositivos conectados não funciona após a instalação.	Conexão M12 não totalmente acoplada, contato danificado ou atribuição de pinos incompatível com os dispositivos.	Desenergize o circuito, inspecione e reconecte as interfaces; confira codificação, contatos e pinagem nas documentações do conjunto.
A conexão apresenta funcionamento intermitente durante o movimento.	Cabo submetido a flexão inferior ao raio mínimo ou a esforço mecânico incompatível com as condições declaradas.	Inspecione o trajeto do cabo e meça o raio de curvatura; compare também o movimento com os limites informados na ficha.
A conexão aquece ou o circuito apresenta queda de funcionamento sob carga.	Tensão ou carga total acima dos limites especificados, ou contato mal acoplado.	Meça tensão e corrente do circuito, confirme que a carga total não excede 4 A e verifique o acoplamento e o estado dos contatos.
Há ingresso de líquido na conexão montada.	Acoplamento incompleto, vedação danificada ou montagem que não mantém as condições necessárias ao grau de proteção declarado.	Desenergize o circuito e inspecione o assentamento das conexões e a vedação FKM; confirme que os componentes estão íntegros e corretamente acoplados.

DOCUMENTAÇÃO TÉCNICA

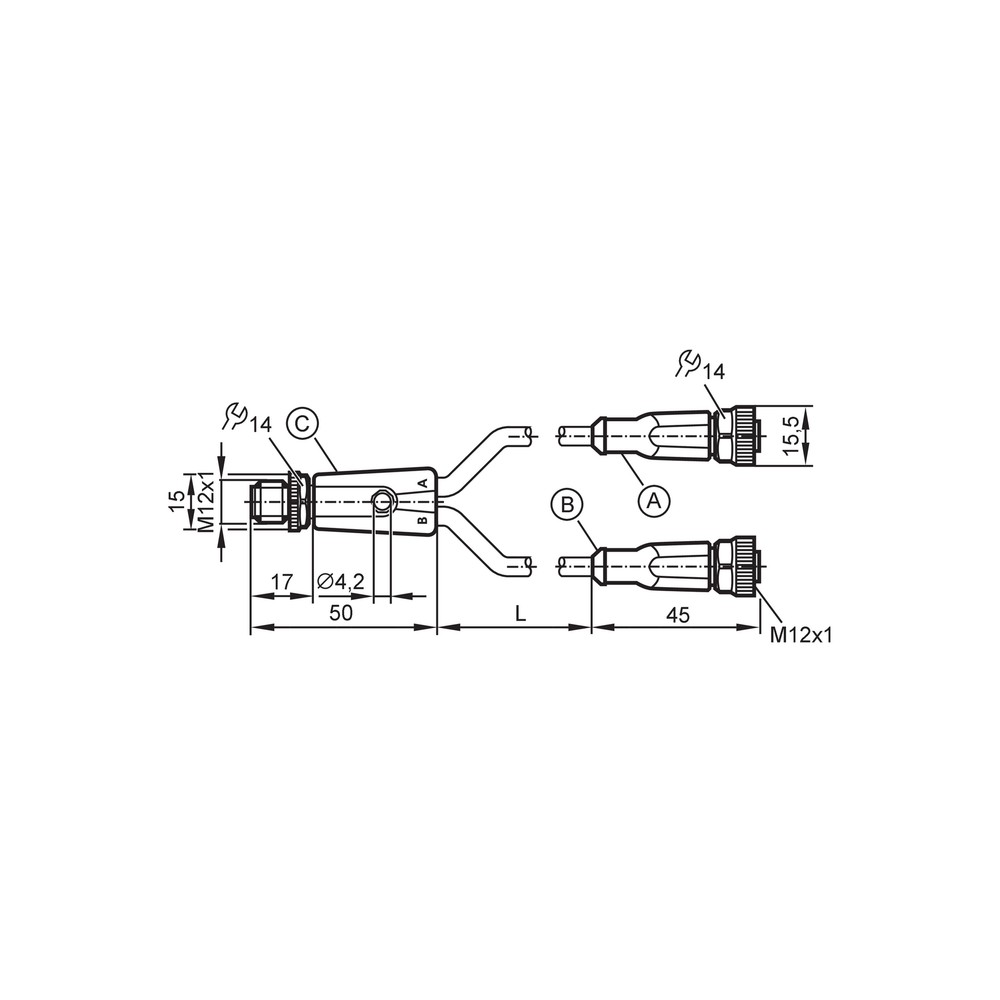

Folha de dados EVC510 – português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC510 e para que serve?

É um cabo de ligação em Y da ifm, usado para distribuir uma conexão M12 em duas conexões M12 em aplicações de automação industrial. A compatibilidade elétrica depende da configuração e da pinagem dos equipamentos conectados.

Quais são as conexões e o que acompanha o produto?

A ficha especifica um conector M12 e dois soquetes M12, todos retos, codificação A e 4 contatos. A embalagem é indicada como uma peça; não há acessórios adicionais listados.

O EVC510 serve para conexão M12 com codificação diferente de A?

A ficha especifica codificação A e não confirma compatibilidade com outras codificações. Confira a codificação e o número de contatos dos equipamentos antes da compra.

Posso usar este cabo em um circuito acima de 60 V ou com mais de 4 A?

Não conforme os limites informados: a tensão de operação é < 60 V AC/DC e a capacidade de carga total é 4 A. Não use o produto em condições que excedam esses valores.

Um equipamento parou de funcionar depois de instalar o cabo; o que verifico antes de trocar?

Verifique se os conectores estão totalmente acoplados e se a pinagem dos dispositivos corresponde ao circuito. Inspecione também os contatos e confirme codificação e número de contatos.

O sinal falha quando o cabo se movimenta; o que pode estar acontecendo?

Uma causa possível é a flexão abaixo do raio mínimo ou esforço mecânico fora das condições especificadas. Inspecione o trajeto e confira o raio de curvatura e as condições de movimento.

Devo comprar o cabo em Y ou cabos separados?

Escolha o EVC510 se a configuração necessária for um M12 para dois M12, todos retos, codificação A e 4 contatos, com comprimento de 0,3 m. Para outra geometria ou comprimento, selecione uma configuração que corresponda às interfaces e ao trajeto da instalação.

O EVC510 é compatível com qualquer protocolo de comunicação?

A ficha não declara protocolo nem atribuição de pinos. Confirme a pinagem e a compatibilidade elétrica com a documentação dos dispositivos que serão conectados.

Que cuidado devo ter ao instalar o cabo em uma aplicação flexível?

Mantenha o raio de flexão igual ou superior a 10 vezes o diâmetro do cabo. Evite torcer o cabo durante o aperto das conexões e respeite o torque máximo especificado.

Qual grau de proteção o cabo oferece quando está instalado?

A ficha lista IP65, IP67, IP68 e IP69K. A manutenção dessa proteção depende do acoplamento correto e da integridade das conexões e vedações.

GLOSSÁRIO TÉCNICO

Ligação em Y

Configuração de conexão que reúne um conector e duas derivações; no EVC510, corresponde a um M12 e dois soquetes M12. (Ref.: conexões elétricas do EVC510)

Codificação A

Configuração mecânica de chaveamento da interface M12 que deve corresponder à codificação do dispositivo conectado. (Ref.: conexões M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de objetos e água, dependente da montagem da conexão. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo para curvar o cabo em aplicação flexível sem exceder o limite especificado. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente indicado para a carga total considerada na ligação. (Ref.: 4 A)
