Cabo Conexão Fêmea M8 IFM EVC501 20m PUR IP69K

Pré-visualizar: EVC501 IFM - Cabo Conexão Fêmea M8 Automação Industrial 20m PUR IP69K

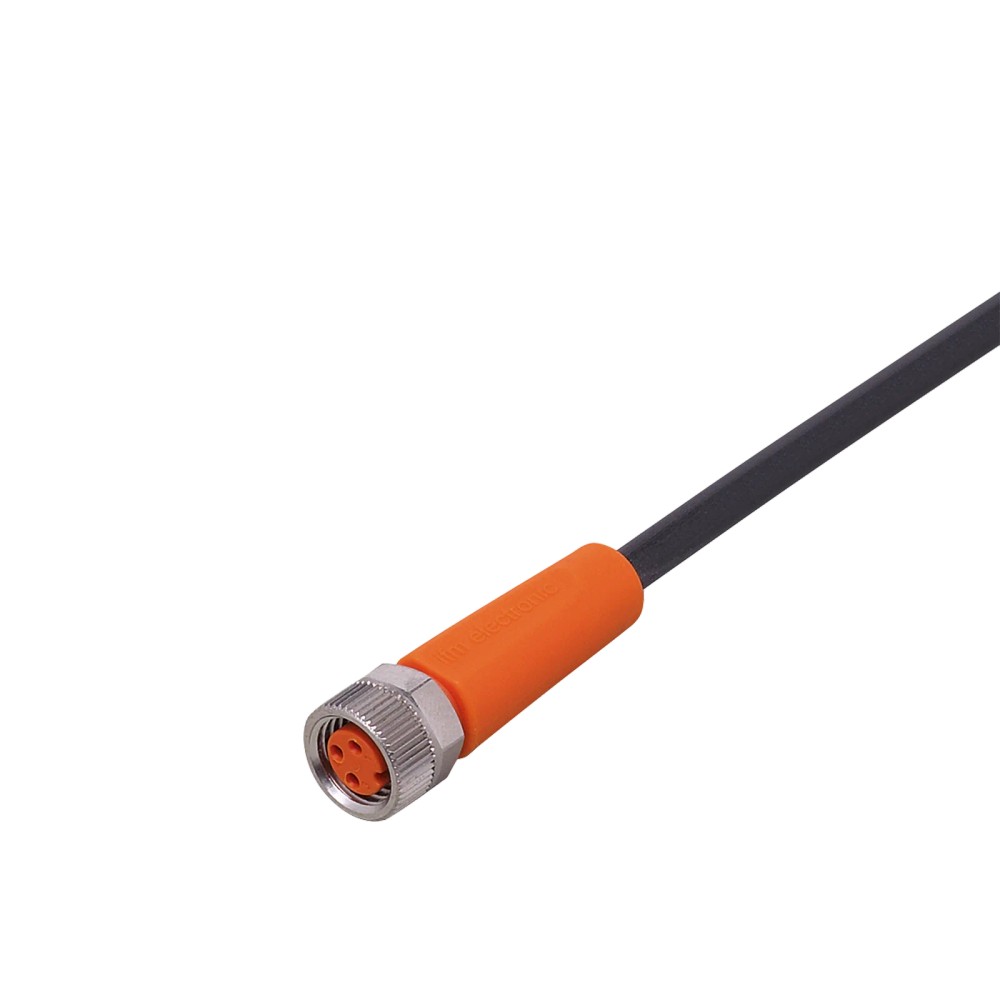

EVC501 IFM - Cabo Conexão Fêmea M8 Automação Industrial 20m PUR IP69K

Imagem meramente ilustrativa

R$ 363,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC501
EAN: 4021179270731
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC501 IFM - Cabo Conexão Fêmea M8 Automação Industrial 20m PUR IP69K"

Destaques do Produto

Comprimento

20 m

Interface de conexão

Conector fêmea M8 reto, codificação A, 3 contatos

Tensão máxima indicada

< 50 V AC / < 60 V DC

Corrente nominal

3 A

Proteção

IP65, IP67, IP68 e IP69K

Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão com Conector Fêmea M8 IFM EVC501, 20 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC501 é um cabo de conexão de 20 m com conector fêmea M8 reto, destinado a conexões em aplicações industriais e de automação. Possui revestimento PUR, três contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 50 V AC e corrente nominal de 3 A, conforme os dados disponíveis do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC501
Conector	Fêmea M8 reto, codificação A, 3 contatos
Comprimento do cabo	20 m
Material do cabo	PUR, sem halogênio; diâmetro de 3,7 mm
Seção e quantidade de condutores	3 x 0,25 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 80 °C
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais e de automação que exijam cabo de 20 m com conector fêmea M8 reto, codificação A e 3 contatos.
Aplicações dentro dos limites indicados de tensão, corrente e temperatura, com necessidade de revestimento PUR e grau de proteção declarado.
Aplicações móveis compatíveis com os dados de movimento especificados: velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

⚠ Considere outro se precisa de:

Não selecionar quando a conexão necessária não for fêmea M8 reta, codificação A, com 3 contatos; confirme também o encaixe mecânico e a pinagem do equipamento.
Não utilizar fora dos limites especificados de tensão, corrente, temperatura ou das condições de movimento informadas.
Não assumir que os graus IP garantem proteção em qualquer condição de montagem: a vedação e o acoplamento devem corresponder à aplicação.

APLICAÇÕES E USO

Uso em conexões de aplicações industriais e sistemas de automação industrial, conforme as aplicações listadas na ficha.
Conexão em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, respeitando a montagem necessária para obter a proteção declarada.
Em instalações móveis, considerar a velocidade de até 3,3 m/s para deslocamento horizontal de 5 m, aceleração máxima de 5 m/s² e raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
A compatibilidade com um equipamento específico não é determinada apenas pelo conector: validar pinagem, tensão, corrente e condições ambientais no datasheet e nos documentos do equipamento. As aplicações concretas acima são as declaradas; demais usos exigem validação.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão com Conector Fêmea M8 IFM EVC501, 20 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC501 quando

A instalação exigir 20 m de cabo, conector fêmea M8 reto com codificação A e 3 contatos, e as condições elétricas, ambientais e de movimento estiverem dentro dos limites informados.

Verifique outra configuração quando

O equipamento exigir outro tipo, gênero, geometria, codificação ou quantidade de contatos no conector, ou quando o comprimento necessário não for 20 m. A ficha não identifica uma alternativa específica; compare os requisitos com o catálogo e o datasheet IFM.

Valide a aplicação móvel

Para movimento, compare a instalação com a velocidade máxima declarada de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM	Marca indicada nos dados básicos do anúncio.
Modelo e SKU	EVC501	Identificação do produto no anúncio.
GTIN	4021179270731	Código de identificação comercial informado.
Part number do anúncio	EVC501	Identificador apresentado na fonte primária do anúncio.
Part number do catálogo associado	ADOGF030MSS0020H03	Código encontrado no conjunto de dados de catálogo associado ao GTIN; confirme com o fornecedor se necessário.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Categoria	Cabo de conexão com conector fêmea; tecnologia de conexão	Classificação do produto.

Aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de aplicação informados nos dados do produto.

Conexão elétrica
Conector	1 x M8, reto, fêmea, codificação A	Configuração física informada para a conexão.
Contatos	3, banhados a ouro	Quantidade e acabamento dos contatos do conector.
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados na ficha.
Corrente nominal	3 A	Capacidade de carga total declarada; não exceder o valor indicado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Torque máximo de aperto	0,3...0,5 Nm	Faixa de torque informada para o bloqueio do conector.
Cores dos fios	Preto (BK), marrom (BN), azul (BU)	Identificação de cores declarada; conferir pinagem no datasheet antes de ligar.

Construção e materiais
Comprimento do cabo	20 m	Comprimento nominal informado.
Cabo	PUR, preto, sem halogênio, diâmetro de 3,7 mm; 3 x 0,25 mm² (32 x 0,1 mm)	Construção e composição indicadas para o cabo.
Material do invólucro	TPU	Material informado para o corpo do conector.
Material da porca/bloqueio	Latão niquelado	Material informado para o bloqueio do conector.
Material da vedação	FKM	Material declarado para a vedação.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Dimensões do conector	10 x 10 x 31 mm	Dimensões informadas no conjunto de dados do produto.
Peso	396,5 g	Peso indicado nos dados de catálogo associados.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; dependem da montagem e do acoplamento adequados.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Limite de temperatura cULus	Até 80 °C	Observação cULus presente na ficha; aplicar a condição correspondente.

Movimento e flexibilidade
Ciclos de curvatura	> 5 milhões	Número de ciclos declarado nos dados de catálogo.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; não interpretar como diâmetro de curvatura.
Esforço de torção	± 180 °/m	Valor de torção declarado.
Velocidade máxima de movimento	3,3 m/s	Condição associada a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima informada	5 m/s²	Condição indicada para a especificação de movimento horizontal.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O produto é um cabo de conexão; a compatibilidade de sinal depende dos dispositivos conectados e de sua pinagem.

Conexões

Elétrica Conector fêmea M8 reto, codificação A, com 3 contatos banhados a ouro. Tensão informada: < 50 V AC / < 60 V DC; corrente nominal: 3 A. Verifique a pinagem e os requisitos elétricos do dispositivo antes da conexão.

Processo Não se aplica como conexão de processo. A conexão física informada é elétrica, por conector fêmea M8 reto.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector macho M8 reto, codificação A, 3 contatos, e requisitos elétricos dentro dos limites do cabo	✓	A configuração fêmea M8 reta, codificação A, com 3 contatos corresponde mecanicamente; a compatibilidade elétrica ainda requer conferência da pinagem e das cargas.
Dispositivo que exige conector M8 com outra codificação, outro número de contatos ou geometria diferente	✗	A ficha identifica conector reto, codificação A, com 3 contatos; não informa compatibilidade com outras configurações.
Circuito com tensão ou corrente acima dos valores informados	✗	A ficha indica tensão inferior a 50 V AC e inferior a 60 V DC, e corrente nominal de 3 A; valores superiores excedem os limites declarados.
Instalação móvel dentro das condições de velocidade, aceleração e curvatura especificadas	✓	A ficha informa até 3,3 m/s para deslocamento horizontal de 5 m, aceleração máxima de 5 m/s² e raio mínimo de curvatura de 10 vezes o diâmetro do cabo.

INSTALAÇÃO

Como instalar o Cabo de Conexão com Conector Fêmea M8 IFM EVC501, 20 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o equipamento a conectar requer conector fêmea M8 reto, codificação A e 3 contatos; confira também a pinagem no datasheet.
Verifique se tensão e corrente do circuito permanecem dentro dos limites informados para o cabo.
Planeje o trajeto para acomodar os 20 m e evite tração, esmagamento ou danos ao revestimento.
Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento declaradas.
Alinhe o conector com o receptáculo correspondente e acople sem forçar; aplique torque de aperto entre 0,3 e 0,5 Nm conforme a ficha.
Após a montagem, verifique o assentamento da conexão, a pinagem e a integridade do cabo antes de energizar o circuito.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não é detectado ou não recebe sinal.	Acoplamento incompleto, contato danificado ou pinagem incompatível com o dispositivo.	Desenergize o circuito, confira o assentamento do conector e compare a pinagem e as cores dos fios com o datasheet e o esquema do equipamento.
Interrupções de sinal durante o movimento do cabo.	Dano nos condutores ou esforço de flexão, torção ou tração fora das condições declaradas.	Inspecione o trajeto e o revestimento; verifique se o raio de curvatura e os parâmetros de movimento estão dentro dos limites informados.
Umidade ou sujeira observada na conexão.	Vedação comprometida, conexão mal acoplada ou instalação incompatível com a proteção requerida.	Inspecione a vedação e o acoplamento, confirme a integridade do conector e verifique se a montagem atende às condições necessárias para o grau IP pretendido.
Aquecimento ou falha elétrica no cabo ou conector.	Possível sobrecarga de corrente, tensão fora do limite ou conexão elétrica inadequada.	Meça os valores do circuito e compare-os com os limites da ficha; desligue a alimentação antes de inspecionar a conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC501 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC501 e para que serve?

É um cabo de conexão de 20 m com conector fêmea M8 reto, destinado a aplicações industriais e de automação. A ficha também lista uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Com quais conexões e requisitos elétricos devo conferir a compatibilidade?

A ficha informa conector fêmea M8 reto, codificação A, com 3 contatos, tensão inferior a 50 V AC ou 60 V DC e corrente nominal de 3 A. Confirme a pinagem e o conector do equipamento antes de comprar.

O produto acompanha acessórios ou outros cabos?

A ficha do anúncio não lista acessórios inclusos; o produto identificado é o cabo EVC501. Consulte o fornecedor para confirmar o conteúdo da embalagem.

Posso usar o EVC501 em um equipamento com conector M8 de outra codificação?

A ficha especifica codificação A, portanto não confirma compatibilidade com outra codificação. Verifique a configuração exigida pelo equipamento antes da conexão.

Esse cabo serve para circuitos acima de 3 A ou das tensões informadas?

Não conforme os limites declarados: a corrente nominal é 3 A e a tensão é inferior a 50 V AC ou 60 V DC. Para requisitos superiores, selecione uma conexão cuja ficha especifique esses valores.

O conector encaixa, mas o dispositivo não funciona; o que devo verificar antes de trocar o cabo?

Confira primeiro a pinagem, o acoplamento e a correspondência entre as cores dos fios e o esquema do equipamento. Verifique também se tensão e corrente estão dentro dos limites especificados.

O sinal falha quando o cabo se move: qual pode ser a causa?

Uma causa possível é dano por flexão, torção ou tração inadequada. Inspecione o cabo e confira o raio mínimo, a velocidade e a aceleração aplicáveis à instalação.

Devo comprar um cabo avulso ou um kit?

O anúncio identifica o EVC501 como um cabo e informa uma peça por embalagem; não há kit ou acessórios descritos. Se precisar de outros componentes, confirme-os separadamente com o fornecedor.

Que cuidados devo ter ao instalar o conector?

Alinhe o conector sem forçar e respeite o torque de aperto informado de 0,3...0,5 Nm. Confirme a pinagem no datasheet e não exceda os limites elétricos do cabo.

Qual alternativa devo escolher se preciso de outro comprimento ou configuração M8?

O EVC501 tem 20 m e conector fêmea M8 reto, codificação A, com 3 contatos. Para outro comprimento ou configuração, compare os requisitos com o catálogo IFM; a ficha não identifica um modelo alternativo específico.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M8 indicada para identificar sua geometria de acoplamento; deve corresponder à conexão do equipamento. (Ref.: conector M8, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso, dependente das condições de montagem e acoplamento. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio mínimo de curvatura

Limite de curvatura especificado para aplicação flexível; deve ser considerado como raio, não como diâmetro. (Ref.: mínimo de 10 x diâmetro do cabo)

Contato banhado a ouro

Contato elétrico com acabamento em ouro, conforme a construção informada para os contatos do conector. (Ref.: 3 contatos banhados a ouro)
