Cabo Conector Fêmea M8 Angular IFM EVC498 3m PUR

Pré-visualizar: EVC498 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 3m PUR IP69K

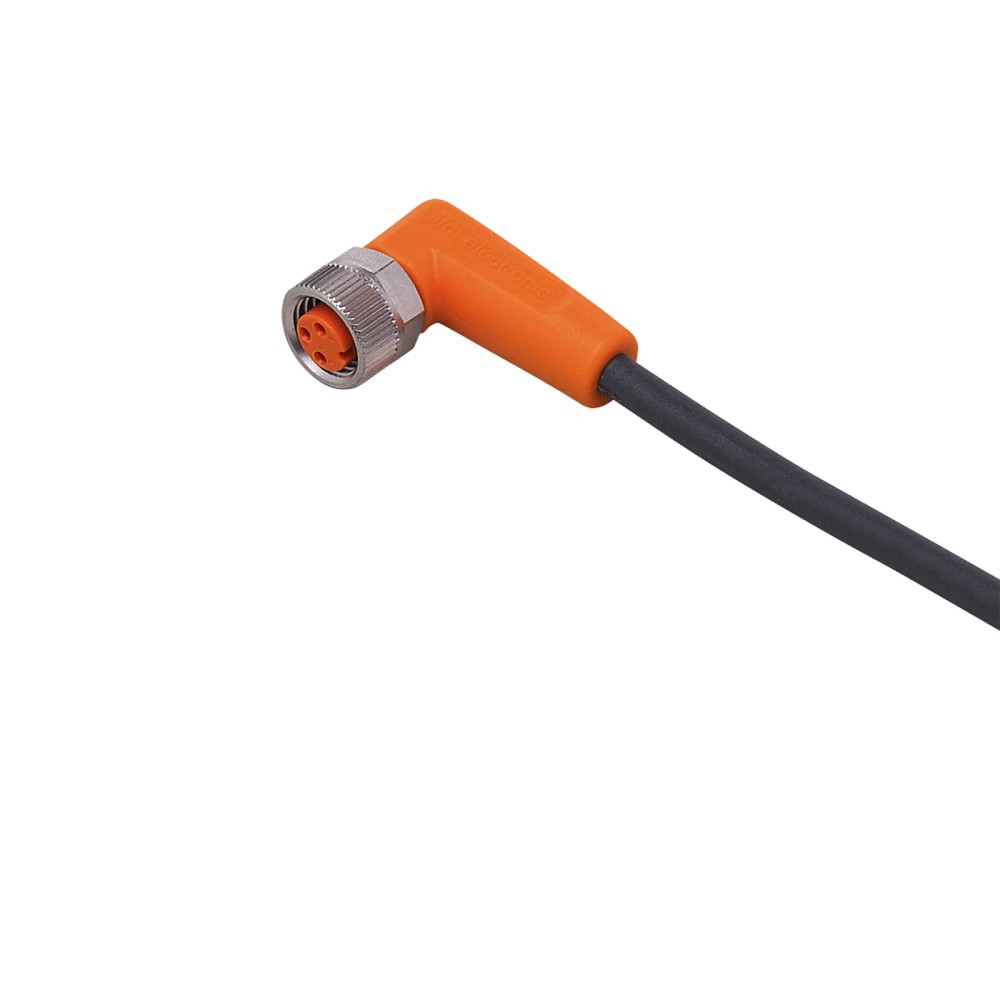

EVC498 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 3m PUR IP69K

Imagem meramente ilustrativa

R$ 190,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC498
EAN: 4021179269131
NCM do produto: 85444200

Destaques do Produto Tipo de conector M8...mais

Fechar menu

Saiba mais sobre: "EVC498 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 3m PUR IP69K"

Destaques do Produto

Tipo de conector

M8 angular

Comprimento

3 m

Número de polos

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Conector Fêmea M8 Angular IFM EVC498, 3m PUR, IP69K

O EVC498 é um cabo de conexão industrial com conector fêmea M8 angular, projetado para garantir transmissões de sinal confiáveis em máquinas e sistemas de automação. Com 3 metros de comprimento e revestimento em PUR, destaca-se por sua alta durabilidade, suportando mais de 5 milhões de ciclos de curvatura. Oferece proteção robusta contra líquidos agressivos e alta pressão, atendendo à classe IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC498
Comprimento	3 m
Tipo de conector	M8 angular
Revestimento	PUR
Grau de Proteção	IP69K
Tensão Máxima	< 50 V AC / 60 V DC
Polos	3
Ciclos de Curvatura	> 5 milhões

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de refrigerantes e lubrificantes
Sistemas que demandam alta movimentação com ciclos de curvatura > 5 milhões
Aplicações que exigem grau de proteção IP69K

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 50 V AC ou 60 V DC
Raio de curvatura inferior a 10x o diâmetro do cabo (37mm)
Uso em sistemas com necessidade de mais de 3 polos
Ambientes com temperaturas acima de 90°C

APLICAÇÕES E USO

Aplicações em robótica e esteiras porta-cabos devido à alta tolerância à flexão.
Ambientes industriais com presença de lubrificantes, óleos e agentes refrigerantes.
Sensores e atuadores industriais com interface M8 de 3 polos.
Uso em máquinas-ferramenta com movimentação contínua.

COMO ESCOLHER

Antes de comprar o Cabo Conector Fêmea M8 Angular IFM EVC498, 3m PUR, IP69K, verifique estes pontos:

Quando escolher este cabo

Se a aplicação envolve movimentação constante (robótica, eixos móveis), exige resistência a agentes químicos industriais e requer grau de proteção superior IP68/IP69K.

Quando buscar outra opção

Se a aplicação exigir comprimento diferente de 3 metros, conector reto em vez de angular, ou se o ambiente possuir restrições específicas onde cabos em PVC ou outros materiais seriam mais adequados.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material de revestimento	PUR	Material livre de halogênio e silicone, indicado para alta resistência mecânica.
Ciclos de curvatura	> 5 milhões	Adequação para aplicações em esteiras porta-cabos e robótica.

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites elétricos seguros para operação contínua.
Corrente por contato	3 A	Capacidade máxima de corrente por pino.
Contatos	Banhados a ouro	Melhora a condutividade e previne oxidação.

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a poeira, imersão e jatos de alta pressão.
Temperatura de operação	-25 a 90 °C	Faixa térmica de trabalho recomendada.

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrões

• Sinais digitais (PNP/NPN)

Conexões

Elétrica 3 fios (Preto, Marrom, Azul)

Processo M8 angular (3 polos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com respingo de óleo	✓	O material PUR oferece resistência a óleos e lubrificantes industriais.
Uso em sistemas de alta pressão (lavagem)	✓	Classificação IP69K permite exposição a jatos de alta pressão.
Conexão com sensores M12	✗	O conector deste cabo é padrão M8, incompatível mecanicamente com portas M12.

INSTALAÇÃO

Como instalar o Cabo Conector Fêmea M8 Angular IFM EVC498, 3m PUR, IP69K

Desligue a alimentação elétrica do sistema antes da instalação.
Verifique se o conector macho do sensor está livre de sujidades.
Alinhe o conector fêmea angular com o pino guia do dispositivo.
Insira o conector firmemente na rosca.
Aperte a porca de latão niquelado com um torque entre 0,3 e 0,5 Nm.
Certifique-se de que o raio de curvatura do cabo, na saída do conector, seja maior que 10x o diâmetro (37mm) para evitar fadiga.

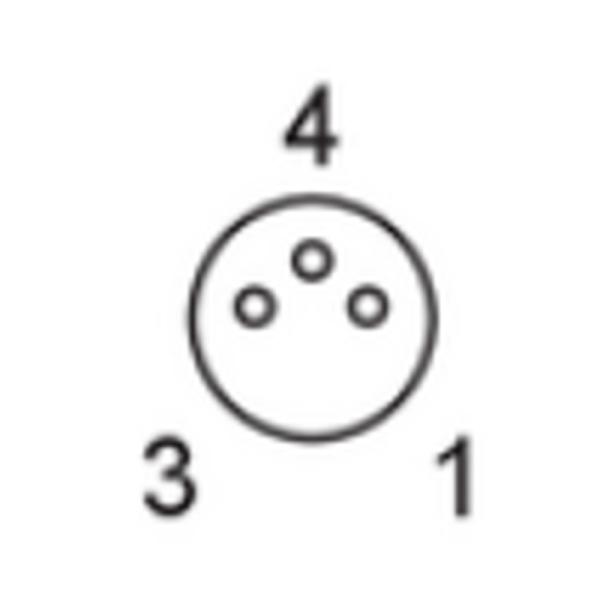

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal elétrico	Raio de curvatura menor que 10x o diâmetro do cabo	Inspecionar visualmente o cabo em busca de dobras excessivas ou cortes na capa externa.
Entrada de umidade ou oxidação nos contatos	Torque de aperto incorreto	Verificar se a conexão está firme e se a vedação FKM está intacta e limpa.
Conector fêmea afrouxando no sensor	Excesso de vibração sem suporte	Checar se o travamento do conector está completo e se há esforço mecânico sobre o cabo.
Curto-circuito ou falha na comunicação	Dano por impacto mecânico	Utilizar multímetro para verificar continuidade de cada um dos 3 fios.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVC498 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC498 da ifm?

O cabo EVC498 é uma solução de conexão para automação industrial, especificamente um cabo fêmea M8 angular com 3 metros de comprimento, construído em material PUR resistente.

Para quais tipos de ambiente este cabo é indicado?

Ele é projetado para aplicações que exigem alta resistência a dobramentos e deslocamentos, como em máquinas-ferramenta expostas a lubrificantes e refrigerantes.

Existem restrições de tensão ou uso para este cabo?

O cabo não deve ser utilizado em aplicações que excedam 50 V AC ou 60 V DC, nem em sistemas que requerem conectores de pinagem diferente de 3 polos.

Este cabo pode ser usado em ambientes de alta temperatura?

Não, este modelo não é adequado para ambientes onde a temperatura operacional supere os 90°C (ou 80°C conforme normas cULus).

O que verificar se o sinal do sensor intermitente?

Se houver falha de sinal, verifique primeiro a integridade física do conector, a continuidade dos fios internos e se não houve esmagamento do cabo nas zonas de articulação da máquina.

Qual a causa comum de falha na comunicação?

A interrupção de sinal ou curto-circuito é frequentemente causada pela fadiga do condutor devido a raios de curvatura menores que o recomendado (mínimo 10x o diâmetro do cabo).

Este cabo vem em kit ou é peça avulsa?

Este cabo é uma peça única de conexão. Não se trata de um kit; recomenda-se avaliar a necessidade de cabos de extensão ou conectores macho adicionais conforme a distância do dispositivo de campo ao painel.

Por que escolher o EVC498 em vez de um cabo genérico?

O EVC498 se destaca pelo uso de contatos banhados a ouro para melhor condutividade e proteção IP69K, superior a cabos PVC comuns que não suportam lavagens industriais intensas.

Quais cuidados ter na instalação?

Certifique-se de que a rosca do conector esteja limpa e aplique o torque especificado de 0,3 a 0,5 Nm para garantir a vedação IP69K e evitar vibração solta.

Qual a procedência e conformidade do material?

O produto é fabricado pela ifm electronic, atendendo rigorosos padrões industriais de resistência química e mecânica, sem silicone ou halogênio em sua composição.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

PUR (Poliuretano)

Material do revestimento do cabo com alta resistência mecânica e a produtos químicos, superior ao PVC em ambientes industriais.

Sem halogênio

Característica de segurança que impede a liberação de gases tóxicos em caso de incêndio (Ref.: Norma de materiais).

Padrão de rosca métrica de 8mm para conectores circulares, amplamente usado em sensores de pequeno porte.

Esforço de torção

Capacidade do cabo de suportar torções (neste caso, ± 180 °/m) sem romper a blindagem ou condutores internos.
