Cabo de Ligação em Y IFM EVC496

Pré-visualizar: EVC496 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,15m PUR IP69K

EVC496 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,15m PUR IP69K

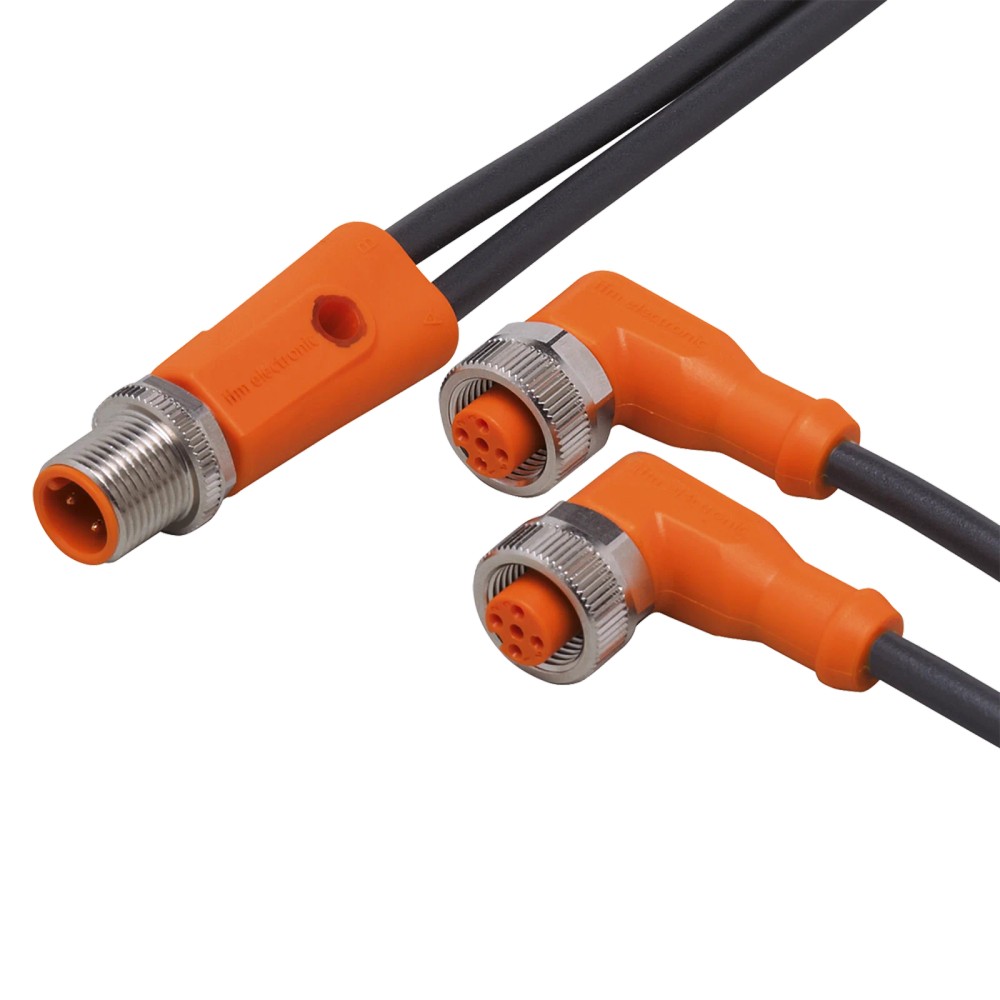

Imagem meramente ilustrativa

R$ 348,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC496
EAN: 4021179269117
NCM do produto: 85444200

Destaques do Produto Formato Ligação em Y:...mais

Fechar menu

Saiba mais sobre: "EVC496 IFM - Cabo de Ligação em Y ifm Automação Industrial 0,15m PUR IP69K"

Destaques do Produto

Formato

Ligação em Y: um conector M12 e duas tomadas M12

Comprimento

0,15 m

Tensão de operação

< 60 V AC/DC

Carga total

4 A; capacidade de corrente total UL: 3 A

Proteção

IP65, IP67, IP68 e IP69K

Conectores

M12, codificação A; conferir número de contatos e pinagem

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação em Y ifm EVC496, 0,15 m, PUR, M12, IP65/IP67/IP68/IP69K

O ifm EVC496 é um cabo de ligação em Y para distribuir uma conexão M12 em duas tomadas M12, em aplicações industriais e de automação. Tem comprimento de 0,15 m, revestimento PUR e proteção especificada como IP65, IP67, IP68 e IP69K. Possui contatos banhados a ouro e opera com tensão inferior a 60 V AC/DC; confirme a pinagem e os requisitos do circuito no datasheet antes da conexão.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação em Y
Código do fabricante / SKU	EVC496
Comprimento	0,15 m
Material do cabo	PUR, preto
Conexões	1 x M12 reto, 5 contatos; 2 x M12 angulares, 4 contatos
Codificação	A
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram uma ligação em Y com conectores M12 de codificação A e correspondência de pinagem confirmada.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que atendam aos limites elétricos, ambientais e mecânicos especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar se a tensão do circuito for igual ou superior a 60 V AC/DC ou se a carga total exceder 4 A (3 A para capacidade de corrente total UL).
Não usar sem validar a correspondência de contatos e pinagem: a ficha informa um M12 de 5 contatos e duas tomadas M12 de 4 contatos, mas não detalha neste resumo a distribuição elétrica de cada pino.
Não presumir adequação a uma conexão de outra codificação, geometria ou número de contatos sem confirmação no desenho e no datasheet.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme indicado na ficha do produto.
Conexão em máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes, conforme descrição do produto.
Uso em circuito com tensão inferior a 60 V AC/DC e carga dentro dos limites declarados; confirme a pinagem e a compatibilidade dos dispositivos antes da instalação.
A operação móvel deve respeitar a faixa de temperatura declarada, o raio mínimo de flexão e as condições de movimento especificadas. A adequação a uma instalação concreta requer validação das condições de montagem e exposição.

COMO ESCOLHER

Antes de comprar o Cabo de ligação em Y ifm EVC496, 0,15 m, PUR, M12, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC496 quando

O circuito exigir a configuração em Y descrita — um conector M12 reto de 5 contatos e duas tomadas M12 angulares de 4 contatos, todos com codificação A — e forem respeitados comprimento, tensão, capacidade de carga e condições ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outra codificação ou quantidade de contatos, ou quando a pinagem necessária não corresponder à documentação do EVC496. Confirme a distribuição dos contatos no datasheet; o formato M12, isoladamente, não comprova compatibilidade elétrica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação em Y ifm EVC496	Identificação do produto conforme anúncio e ficha.
Marca	ifm	Fabricante informado.
Código do fabricante / SKU	EVC496	Referência para identificação do modelo.
GTIN	4021179269117	Identificador comercial informado.
Aplicação	Aplicações industriais e automação; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários indicados na ficha do produto.
Quantidade por embalagem	1 peça	Conteúdo informado para a embalagem.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação declarado.
Capacidade de carga total	4 A	Capacidade total informada.
Capacidade de corrente total UL	3 A	Valor total indicado para UL.
Classe de proteção	II	Classe declarada na ficha.

Conexões elétricas
Conector C	1 x M12 reto; codificação A; 5 contatos dourados; corpo TPU laranja	Configuração da conexão descrita na ficha.
Bloqueio do conector C	Latão niquelado	Material declarado; torque máximo de aperto de 0,6...1,5 Nm.
Tomadas A/B	2 x M12 angulares; codificação A; 4 contatos dourados; corpo TPU laranja	Configuração das duas tomadas descrita na ficha.
Bloqueio das tomadas A/B	Latão niquelado	Material declarado; torque máximo de aperto de 0,6...1,5 Nm.
Vedação das tomadas A/B	FKM	Material de vedação informado.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.

Dados do cabo e construção
Comprimento	0,15 m	Comprimento nominal do cabo.
Especificação do cabo	PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões declaradas.
Material do revestimento	PUR	Material informado para o cabo.
Material do invólucro	TPU	Material declarado para os corpos dos conectores.
Material da porca/bloqueio	Latão niquelado	Material declarado para os elementos de bloqueio.
Material da vedação	FKM	Material declarado para a vedação das tomadas.
Isento de silicone	Sim	Característica declarada.
Isento de halogênio	Sim	Característica declarada.
Peso	60,3 g	Valor informado no conjunto de atributos do produto.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; observar as condições de montagem e uso do fabricante.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa de temperatura informada.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 75 °C	Limites informados para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para armazenamento.

Resistência mecânica e movimento
Ciclos de curvatura	> 5 Mio.	Quantidade de ciclos declarada na ficha.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o produto.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de referência especificada para o valor máximo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A compatibilidade de comunicação depende dos dispositivos e da pinagem do circuito.

Conexões

Elétrica 1 x conector M12 reto, codificação A, 5 contatos banhados a ouro; 2 x tomadas M12 angulares, codificação A, 4 contatos banhados a ouro. Tensão de operação < 60 V AC/DC. Carga total: 4 A; capacidade total UL: 3 A. Validar a pinagem no datasheet antes de conectar.

Processo Não possui conexão de processo especificada; trata-se de cabo de conexão com interfaces M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito com conectores M12 de codificação A e pinagem compatível com a configuração do EVC496	✓	A ficha especifica um M12 reto de 5 contatos e duas tomadas M12 angulares de 4 contatos, todos com codificação A. A pinagem deve ser confirmada no datasheet.
Circuito que excede 60 V AC/DC ou a carga total de 4 A (3 A para capacidade total UL)	✗	Os limites informados para tensão e capacidade de carga não atendem a esses valores superiores.
Equipamento que requer protocolo de comunicação específico	✗	A ficha não declara protocolo. Não é possível confirmar compatibilidade de comunicação apenas pelo tipo de conector.
Aplicação que exige grau de proteção declarado entre IP65, IP67, IP68 ou IP69K	✓	Esses graus constam na ficha; a instalação e o acoplamento devem seguir as condições e orientações do fabricante.
Aplicação que requer outra codificação M12 ou outro número de contatos	✗	A configuração declarada é codificação A, com 5 contatos no conector e 4 contatos em cada tomada.

INSTALAÇÃO

Como instalar o Cabo de ligação em Y ifm EVC496, 0,15 m, PUR, M12, IP65/IP67/IP68/IP69K

Confirme no datasheet que a configuração de conectores, codificação e pinagem corresponde aos equipamentos e ao circuito.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione os conectores, contatos, vedações e cabo; não instale componentes danificados ou contaminados.
Alinhe os conectores M12 pela codificação e acople sem forçar ou torcer os contatos.
Aperte os bloqueios dentro do torque máximo especificado de 0,6...1,5 Nm.
Instale o cabo respeitando o raio mínimo de flexão de 10 vezes o diâmetro e verifique a conexão e a vedação antes de energizar.

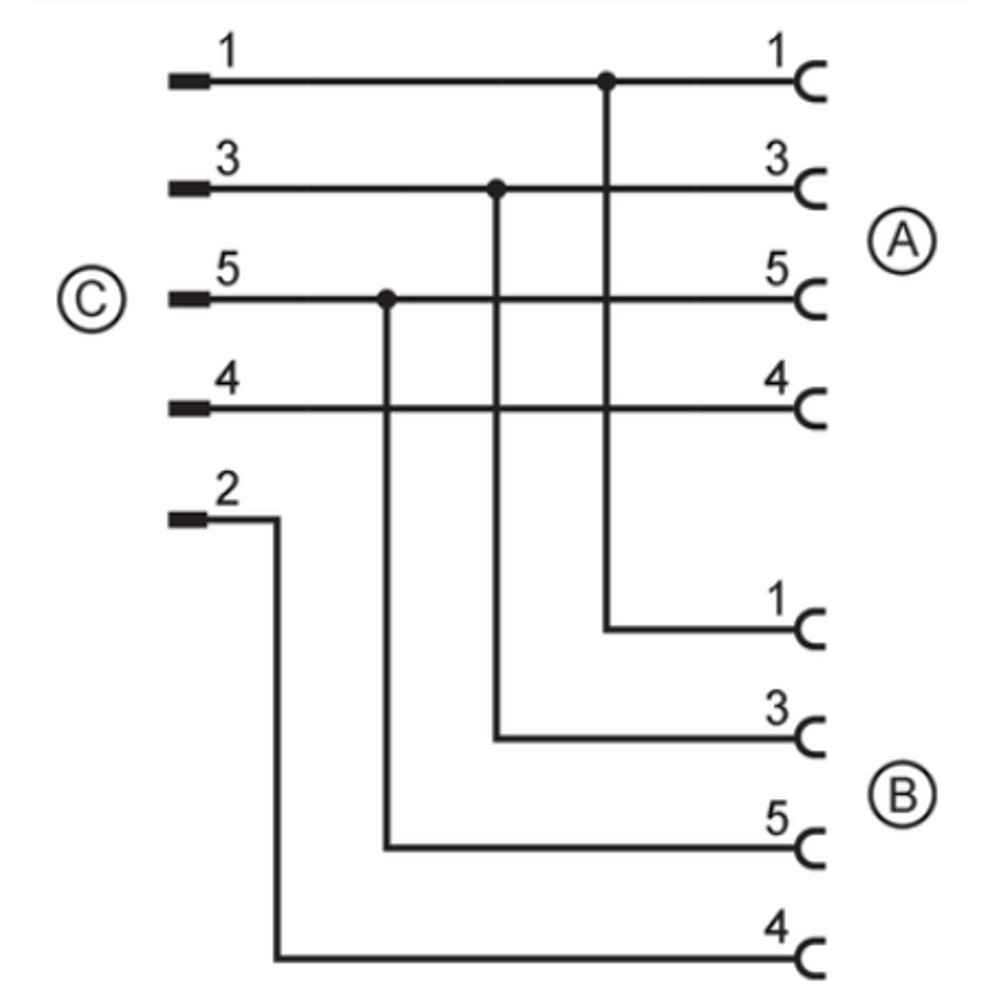

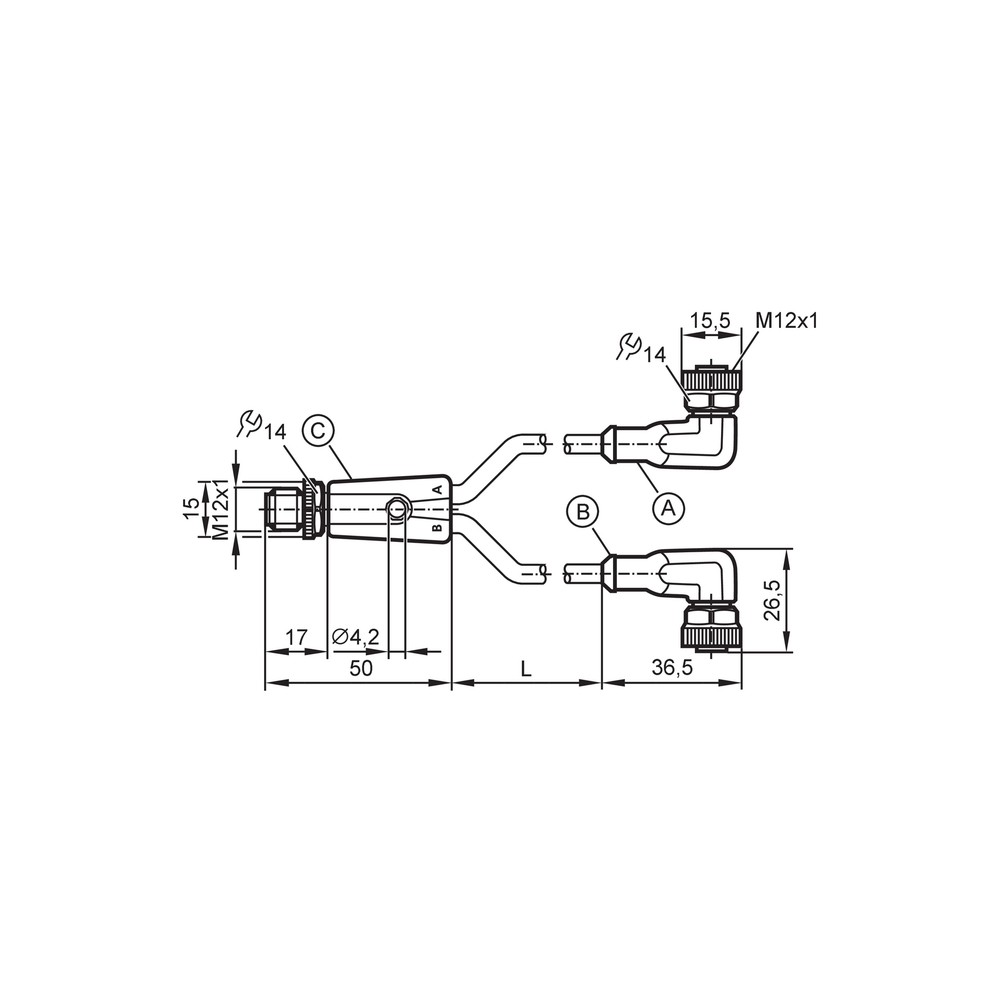

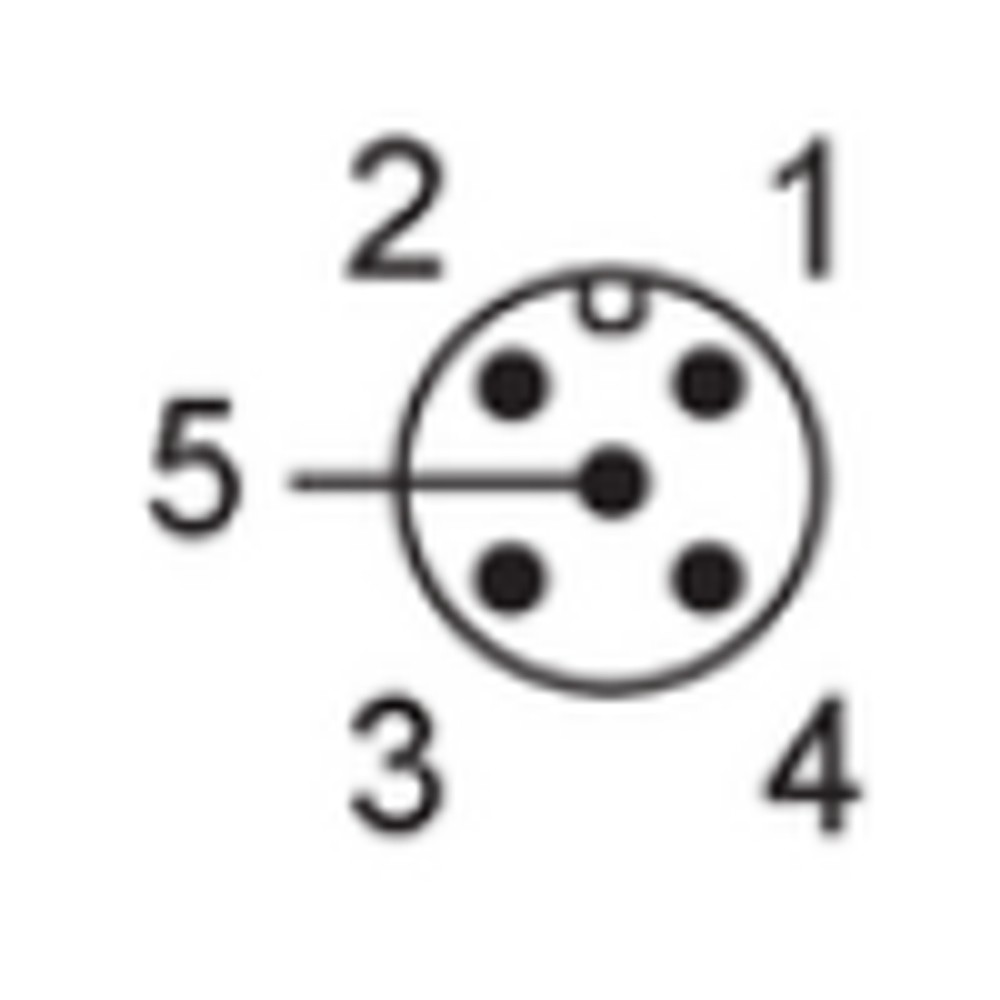

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um dos dispositivos conectados não comunica ou não recebe sinal.	Pinagem, codificação ou atribuição de contatos incompatível entre o cabo e os dispositivos.	Compare a pinagem de cada equipamento com o esquema do EVC496 no datasheet e verifique a continuidade com o circuito desenergizado.
Conexão intermitente durante movimento ou vibração.	Conector mal acoplado, cabo submetido a flexão abaixo do raio mínimo ou dano mecânico.	Inspecione o acoplamento e o trajeto do cabo; confira o raio mínimo de flexão especificado e procure danos visíveis.
Umidade ou fluido aparece na região do conector.	Acoplamento incompleto, vedação contaminada ou dano na vedação/conector.	Desenergize, desconecte e inspecione as superfícies de vedação e o estado dos conectores; confirme a montagem conforme o fabricante.
Aquecimento ou falha do circuito conectado.	Tensão ou corrente acima dos limites declarados, ou conexão elétrica incorreta.	Meça a tensão e a corrente do circuito e compare com os limites do cabo; confirme a pinagem antes de substituir o componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EVC496 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm EVC496 e o que vem na embalagem?

É um cabo de ligação em Y com um conector M12 e duas tomadas M12. A ficha informa uma peça por embalagem.

Quais são as conexões e a tensão de operação do EVC496?

Ele tem um M12 reto de 5 contatos e duas tomadas M12 angulares de 4 contatos, com codificação A; a tensão de operação é inferior a 60 V AC/DC. Confirme a pinagem específica no datasheet.

O EVC496 serve para circuitos acima de 60 V AC/DC?

Não; a tensão de operação declarada é inferior a 60 V AC/DC. Não use fora desse limite.

Posso usar o EVC496 com conectores M12 de outra codificação ou com outra quantidade de contatos?

A ficha especifica codificação A, 5 contatos no conector e 4 contatos em cada tomada. Para outra configuração, verifique outra referência e confirme a compatibilidade mecânica e elétrica.

Um dos lados não funciona: preciso trocar o cabo?

Não necessariamente; uma pinagem incompatível ou uma conexão incompleta também pode causar a falha. Antes da troca, compare o esquema de contatos com os dispositivos e verifique a continuidade com o circuito desenergizado.

O sinal falha quando a máquina se movimenta; qual pode ser a causa?

Flexão abaixo do raio mínimo, dano mecânico ou conector mal acoplado são causas a verificar. Inspecione o trajeto do cabo e o acoplamento antes de substituir a peça.

É melhor comprar este cabo em Y ou cabos separados?

O EVC496 corresponde à necessidade de uma ligação em Y com as conexões e o comprimento especificados. Se os equipamentos exigirem outro comprimento, outra pinagem ou outra configuração de conectores, avalie uma solução correspondente e confira o esquema elétrico.

O EVC496 pode substituir qualquer distribuidor M12?

Não é possível afirmar compatibilidade universal: o produto tem uma configuração específica de conexões e contatos. Compare codificação, número de contatos, pinagem e limites elétricos com os equipamentos.

Que cuidado devo ter ao instalar o EVC496?

Alinhe os conectores sem forçar os contatos, respeite o torque máximo de 0,6...1,5 Nm e mantenha o raio mínimo de flexão de 10 vezes o diâmetro do cabo. Consulte o datasheet para o esquema de contatos.

O cabo pode operar em ambiente móvel e com variação de temperatura?

A ficha informa temperatura ambiente de -25...90 °C, com limite cULus de até 75 °C, além de dados específicos para movimento. Confirme as condições da aplicação e respeite os limites e o raio de flexão declarados.

GLOSSÁRIO TÉCNICO

Ligação em Y

Configuração de cabo que reúne um conector e duas tomadas, conforme a construção do EVC496.

Codificação M12 A

Identificação da configuração mecânica de chaveamento do conector; não comprova, por si só, compatibilidade elétrica ou de pinagem.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de partículas e água, sujeita às condições de montagem especificadas pelo fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material especificado para o revestimento do cabo. (Ref.: material do cabo PUR)

Raio mínimo de flexão

Menor raio de curvatura indicado para a aplicação flexível do cabo. (Ref.: mín. 10 x diâmetro do cabo)
