Cabo de Ligação IFM EVC493 M12 10m

Pré-visualizar: EVC493 IFM - Cabo de Ligação ifm M12 Automação Industrial 10m PUR IP69K

EVC493 IFM - Cabo de Ligação ifm M12 Automação Industrial 10m PUR IP69K

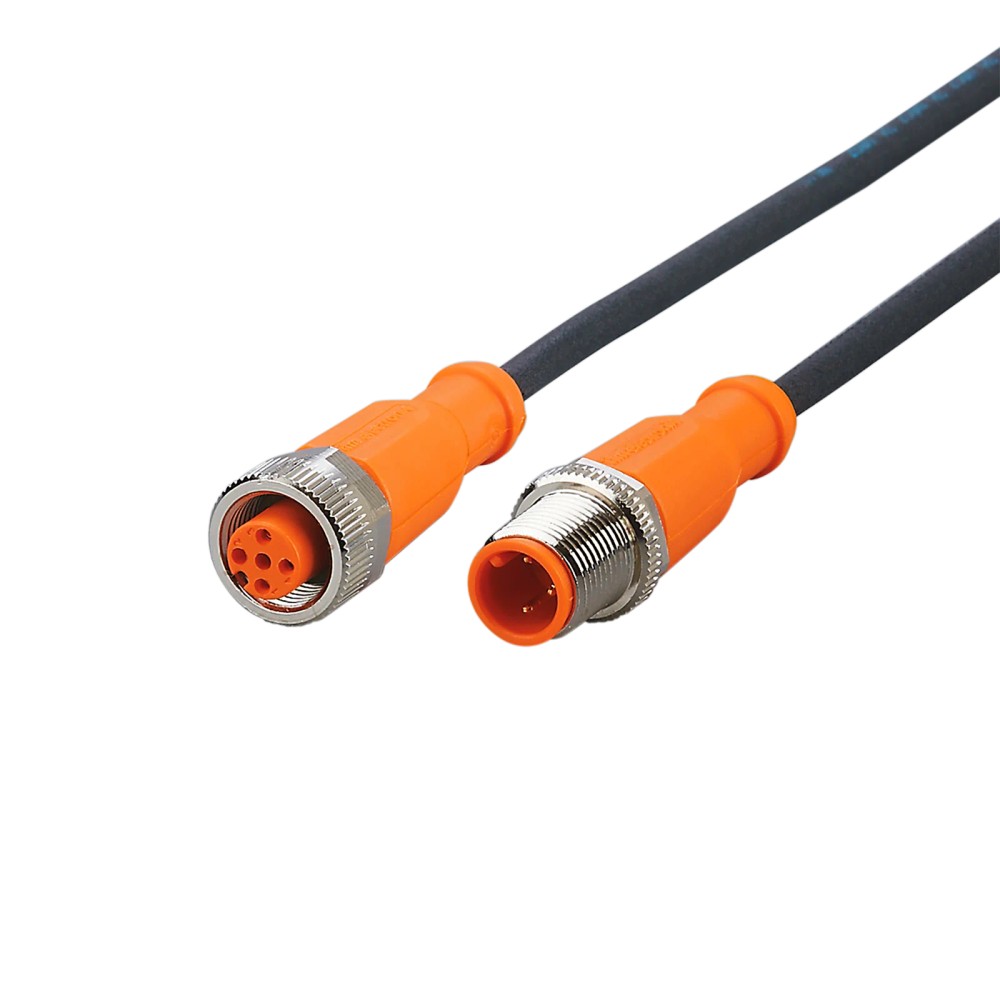

Imagem meramente ilustrativa

R$ 388,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC493
EAN: 4021179268530
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC493 IFM - Cabo de Ligação ifm M12 Automação Industrial 10m PUR IP69K"

Destaques do Produto

Comprimento

10 m

Tipo de conexão

M12 reto, codificação A, 3 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Corrente máxima indicada

4 A de capacidade de carga total

Proteção

IP65, IP67, IP68 e IP69K

Revestimento

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC493, M12 reto, 10 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC493 é um cabo de ligação de 10 m para conexões em aplicações industriais e de automação. Possui conexão M12 reta com codificação A e três contatos banhados a ouro, além de revestimento PUR sem silicone e sem halogênio. É especificado para tensão de operação inferior a 250 V AC e grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC493
Comprimento do cabo	10 m
Conexão	M12 reto, codificação A, 3 contatos
Material do cabo	PUR, sem halogênio; cabo sem silicone
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Graus de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25 a 90 °C (cULus: até 75 °C)
Diâmetro do cabo	4,3 mm
Peso	285,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requeiram cabo de ligação de 10 m com conexão M12 reta, codificação A e 3 contatos.
Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações em que sejam necessários os graus de proteção IP65, IP67, IP68 ou IP69K, respeitando as condições de montagem e uso correspondentes.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não for M12 reta, codificação A, ou quando a interface exigir quantidade de contatos diferente de 3.
Não utilizar acima dos limites elétricos declarados: capacidade de carga total de 4 A e tensão inferior a 250 V AC / 300 V DC.
Não presumir adequação a qualquer perfil de movimento: observar velocidade máxima e condições de ensaio especificadas na ficha técnica.

APLICAÇÕES E USO

Aplicação indicada: ligação em sistemas industriais e de automação industrial; confirme a compatibilidade da interface elétrica e da pinagem com os equipamentos conectados.
Aplicação indicada: máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. A classificação IP informada não elimina a necessidade de verificar condições de instalação e exposição.
Aplicação móvel: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; confirme que o percurso real corresponde a essas condições.
Para instalação flexível, respeite raio de curvatura mínimo de 10 vezes o diâmetro do cabo e os limites de temperatura declarados. A adequação a outras condições de movimento não é estabelecida pelos dados fornecidos.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC493, M12 reto, 10 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC493 quando

A instalação requerer um cabo de 10 m, conexão M12 reta codificada A com 3 contatos, condutor de 3 x 0,34 mm² e revestimento PUR. Confirme também que a carga e a tensão permanecem nos limites declarados.

Avalie outra configuração quando

O equipamento exigir outro tipo de conector, codificação, número de contatos ou comprimento. A ficha disponível não identifica modelos alternativos; compare a interface e os requisitos elétricos com a documentação do equipamento conectado.

Verifique o movimento antes de especificar

Para aplicações móveis, confira a velocidade máxima declarada de 3,3 m/s nas condições indicadas pelo fabricante e o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Não extrapole esses valores para condições diferentes sem validação técnica.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação do fabricante informada para o produto.
Nome do produto	Cabo de ligação ifm EVC493	Designação do produto no anúncio e no catálogo associado.
SKU / Part Number do anúncio	EVC493	Código de identificação principal do produto.
GTIN	4021179268530	Identificador comercial informado na ficha.
Part Number do catálogo associado	VDOGH030MSS0010H03STGH030MSS	Código apresentado no registro do catálogo associado ao GTIN.
Categoria	Tecnologia de conexão; cabos e conectores para automação industrial	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	285,2 g	Peso informado no catálogo associado.
NCM	8544.42.00	Código fiscal informado na ficha.

Área de aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Usos explicitamente indicados na descrição do catálogo.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo e os contatos; não substituem a avaliação das condições específicas de instalação.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha técnica.
Capacidade de carga total	4 A	Capacidade total informada; considerar os requisitos da aplicação e do equipamento conectado.
Classe de proteção	II	Classificação indicada na documentação do produto.

Conexões e condutores
Conexão elétrica — cabo	10 m, PUR, sem halogênio, preto, Ø 4,3 mm; 3 x 0,34 mm²	Construção e dimensões declaradas para o cabo.
Conexão elétrica — conector	1 x M12, reto; codificação A; 3 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; torque máximo de aperto 0,6 a 1,5 Nm	Dados da conexão especificados para o conector.
Conexão elétrica — soquete	1 x M12, reto; codificação A; 3 contatos dourados; corpo em TPU; bloqueio em latão niquelado; vedação em FKM; torque máximo de aperto 0,6 a 1,5 Nm	Dados do soquete apresentados na ficha associada.
Material da porca / bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Material do invólucro	TPU	Material declarado para o corpo do conector.
Material da vedação	FKM	Material declarado para a vedação.
Contatos	3 contatos banhados a ouro	Acabamento e quantidade informados para os contatos.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Classificações declaradas; dependem da montagem e das condições de aplicação correspondentes.
Temperatura ambiente	-25 a 90 °C (cULus: até 75 °C)	Faixa ambiental indicada na ficha; há limite específico indicado para cULus.
Temperatura ambiente em movimento	-25 a 90 °C (cULus: até 75 °C)	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática de armazenamento indicada na ficha.
Livre de silicone	Sim	Característica declarada para o produto.
Livre de halogênio	Sim	Característica declarada para o cabo.

Dados mecânicos e movimento
Comprimento do cabo	10 m	Comprimento nominal declarado.
Diâmetro do cabo	4,3 mm	Diâmetro declarado para o cabo.
Raio de curvatura em aplicação flexível	Mínimo 10 x o diâmetro do cabo	Raio mínimo declarado; aplicar à condição flexível especificada, sem interpretar como valor absoluto independente do diâmetro.
Ciclos de curvatura	> 5 milhões	Quantidade declarada de ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor de torção declarado na ficha.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o produto; observar as condições especificadas pelo fabricante.

Materiais
Material do revestimento do cabo	PUR	Material declarado para o revestimento.
Cor do cabo	Preto	Cor informada na descrição da conexão elétrica.
Cor do corpo do conector	Laranja	Cor informada para o corpo em TPU.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O cabo é descrito como cabo de ligação; confirme os requisitos do dispositivo e do sistema antes de atribuir compatibilidade com um protocolo.

Conexões

Elétrica Cabo de 10 m, PUR, preto, sem halogênio, Ø 4,3 mm, 3 x 0,34 mm². Conexão M12 reta, codificação A, 3 contatos dourados; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica depende da pinagem e dos requisitos dos equipamentos conectados, que não estão detalhados na ficha fornecida.

Processo Conexão elétrica M12 reta, codificação A. A ficha não especifica conexão de processo mecânica; não interpretar o M12 como conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar equipamentos cujas interfaces correspondam a M12 reta, codificação A, 3 contatos, e cujos requisitos elétricos respeitem os limites declarados.	✓	A ficha especifica essa conexão e informa limites de tensão e capacidade de carga.
Conexão que exige outro tipo de M12, outra codificação ou número diferente de contatos.	✗	A interface declarada é M12 reta, codificação A, com 3 contatos; outras configurações não estão especificadas.
Circuito cuja corrente exceda 4 A ou cuja tensão alcance ou ultrapasse os limites informados.	✗	A capacidade de carga total é 4 A e a tensão é especificada como inferior a 250 V AC / 300 V DC.
Sistema que exige um protocolo de comunicação identificado e validado para este cabo.	✗	A ficha fornecida não declara protocolo; compatibilidade de protocolo não pode ser confirmada apenas pelo tipo de conector.
Aplicação industrial com exposição que requeira os graus de proteção declarados, com conectores corretamente montados.	✓	O produto tem classificação IP65, IP67, IP68 e IP69K; a montagem e as condições de aplicação devem atender às condições de ensaio correspondentes.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC493, M12 reto, 10 m, PUR, IP65/IP67/IP68/IP69K

Confirme que os equipamentos a interligar aceitam conexão M12 reta, codificação A, com 3 contatos e que a pinagem corresponde à aplicação.
Verifique que tensão e corrente do circuito respeitam os limites declarados para o cabo.
Planeje o percurso de 10 m sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível.
Alinhe o conector M12 com a interface correspondente antes de acoplar; não force o encaixe.
Aperte o bloqueio dentro do torque máximo declarado de 0,6 a 1,5 Nm.
Após a montagem, inspecione o assentamento do conector, a vedação e o encaminhamento do cabo; valide a ligação conforme os procedimentos do equipamento conectado.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não recebe sinal.	Interface, codificação, quantidade de contatos ou pinagem incompatível entre os dispositivos; a ficha do cabo não especifica um protocolo.	Compare a codificação M12, a quantidade de contatos e a pinagem exigida pelos dois dispositivos com seus documentos técnicos antes de substituir o cabo.
Interrupções intermitentes durante o movimento do cabo.	Curvatura ou movimento fora das condições declaradas, ou conexão M12 não assentada corretamente.	Inspecione o trajeto e o raio de curvatura; confira se as condições móveis correspondem aos limites da ficha e verifique o acoplamento do conector.
Umidade ou contaminantes aparecem na conexão.	Conector mal acoplado, vedação danificada ou instalação em condições que não correspondem às classificações IP declaradas.	Verifique o assentamento e a vedação do conector e compare a condição de uso com a documentação do fabricante; não avalie a proteção IP apenas pelo cabo isoladamente.
Aquecimento ou falha elétrica sob carga.	Tensão ou corrente do circuito acima dos limites declarados, ou contato/conexão inadequada.	Meça tensão e corrente da aplicação e confira os limites de < 250 V AC / < 300 V DC e 4 A; inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC493 — PT-BR (Datasheet) Desenho em escala IFM EVC493 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC493 e para que serve?

É um cabo de ligação de 10 m com conexão M12 reta, codificação A e 3 contatos. Destina-se a aplicações industriais e de automação, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

O cabo vem com quais conexões e qual é o material?

A ficha descreve conexão M12 reta, codificação A, 3 contatos banhados a ouro, e cabo PUR de 10 m. A embalagem é informada como uma peça; não há outros acessórios listados.

Ele serve para qualquer dispositivo com conector M12?

Não é possível confirmar compatibilidade apenas pela presença de um conector M12. O dispositivo precisa corresponder à conexão reta, codificação A, 3 contatos, e à pinagem e aos requisitos elétricos da aplicação.

Posso usar este cabo em um circuito acima de 4 A?

A ficha informa capacidade de carga total de 4 A, portanto não se deve especificar o cabo para uma carga superior a esse valor. Verifique também a tensão e os requisitos do equipamento conectado.

O cabo serve para uma conexão M12 com outra codificação ou mais contatos?

A configuração declarada é M12 reta, codificação A, com 3 contatos. A ficha não confirma compatibilidade com outras codificações ou quantidades de contatos.

O equipamento parou de funcionar; como sei se o cabo é a causa?

Antes de substituir o cabo, confira o acoplamento M12, a pinagem exigida pelos dispositivos e a continuidade dos condutores. A ficha não fornece um procedimento específico de teste elétrico.

O sinal falha quando a máquina se movimenta; o que devo verificar?

Inspecione o percurso, a curvatura e o esforço sobre o cabo, além do assentamento do conector. Compare as condições móveis reais com a velocidade e as demais condições declaradas pelo fabricante.

É melhor comprar este cabo ou procurar outro comprimento ou conector?

Escolha o EVC493 se a instalação requerer 10 m e corresponder à conexão M12 reta, codificação A, com 3 contatos. Se o comprimento, a codificação ou a interface forem diferentes, selecione uma configuração que corresponda aos requisitos do equipamento.

Que cuidado devo ter ao instalar o cabo?

Alinhe o conector antes de acoplar, respeite o torque máximo de 0,6 a 1,5 Nm e evite curvatura inferior ao raio mínimo especificado para aplicação flexível. Consulte a documentação do fabricante e dos equipamentos para confirmar pinagem e montagem.

Qual é a procedência do produto?

A ficha identifica o fabricante como ifm/ifm electronic e o produto pelo código EVC493. Para informações comerciais ou de procedência adicionais, consulte o fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12, que deve corresponder à interface do equipamento conectado (Ref.: conexão elétrica — M12, reto, codificação A).

Grau de proteção IP

Classificação declarada para proteção contra ingresso de agentes externos sob condições de ensaio definidas; depende da montagem correta (Ref.: IP65, IP67, IP68 e IP69K).

PUR

Material informado para o revestimento do cabo (Ref.: material do revestimento do cabo — PUR).

Raio de curvatura mínimo

Limite mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo (Ref.: mínimo 10 x diâmetro do cabo).

Capacidade de carga total

Corrente total declarada para a conexão do cabo; deve ser comparada à carga elétrica da aplicação (Ref.: 4 A).
