Cabo M12 Angular IFM EVC492 - 5m Barramento CAN

Pré-visualizar: EVC492 IFM - Cabo Conexão Fêmea M12 Angular Barramento CAN 5m, PUR, IP69K

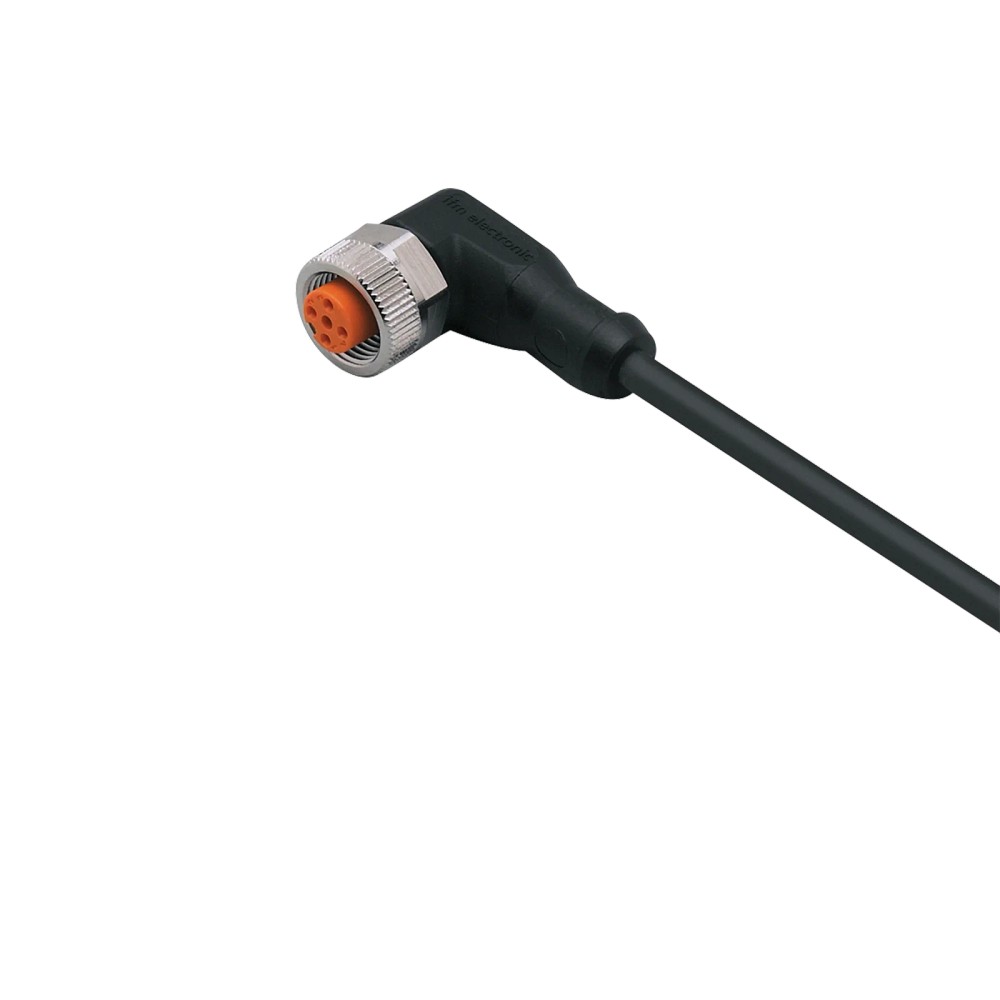

EVC492 IFM - Cabo Conexão Fêmea M12 Angular Barramento CAN 5m, PUR, IP69K

Imagem meramente ilustrativa

R$ 246,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC492
EAN: 4021179268523
NCM do produto: 85444200

Destaques do Produto Comprimento 5 metros...mais

Fechar menu

Saiba mais sobre: "EVC492 IFM - Cabo Conexão Fêmea M12 Angular Barramento CAN 5m, PUR, IP69K"

Destaques do Produto

Comprimento

5 metros

Tipo de Conector

Fêmea M12 Angular

Material

PUR

Característica Especial

Terminação CAN 120 Ω integrada

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC492 IFM - Cabo Conexão Fêmea M12 Angular Barramento CAN 5m

O EVC492 é um cabo de conexão M12 angular de 5 metros, projetado especificamente para redes de barramento CAN em aplicações móveis. Ele se destaca pela resistência de terminação de 120 Ω integrada no conector, reduzindo a necessidade de componentes externos. Construído em PUR, é livre de halogênio e silicone, garantindo durabilidade em ambientes rigorosos com proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC492
Marca	IFM
Comprimento	5 m
Material	PUR
Proteção IP	IP65, IP67, IP68, IP69K
Resistência CAN	120 Ω integrada
Temperatura	-25 a 90 °C
Peso	178.5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Redes de barramento CAN em aplicações móveis.
Ambientes com alta exigência de higiene e limpeza (IP69K).
Aplicações que requerem movimento contínuo e flexibilidade (> 5 milhões de ciclos).

⚠ Considere outro se precisa de:

Ambientes com temperaturas fora da faixa de -25 a 90 °C.
Sistemas que não operam sob barramento CAN ou tensões acima de 32V DC.
Conexão em portas M12 que não possuam codificação A.

APLICAÇÕES E USO

Sistemas de barramento CAN em máquinas móveis.
Aplicações que exigem alta flexibilidade e ciclos de curvatura (> 5 milhões).
Ambientes industriais com necessidade de proteção contra jatos de água e limpeza pesada.

COMO ESCOLHER

Antes de comprar o EVC492 IFM - Cabo Conexão Fêmea M12 Angular Barramento CAN 5m, verifique estes pontos:

Quando escolher o EVC492

Utilize este cabo quando for necessária uma conexão confiável de 5 metros para redes CAN em máquinas móveis com exigência de terminação integrada.

Quando buscar outra alternativa

Se o projeto exigir um comprimento diferente de 5 metros ou se a aplicação for estática sem necessidade de resistência de terminação (120 Ω) no conector.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	5 m	Comprimento total do cabo
Material do invólucro	TPU	Material do corpo do conector
Material da vedação	FKM	Vedações internas do conector

Dados Elétricos
Tensão de operação	32 DC	Limite de tensão de alimentação
Resistência de terminação	120 Ω	Integrada ao conector
Capacidade de carga	4 A	Corrente máxima permitida

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra elementos externos
Temperatura ambiente	-25 a 90 °C	Faixa de operação permitida

COMPATIBILIDADE

Comunicação

• CAN Bus

Conexões

Elétrica Conector M12 fêmea com terminação CAN de 120 Ω integrada.

Processo M12 Angular, codificação A, 5 polos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações com barramento CAN	✓	Possui terminação de 120 Ω integrada, essencial para o fechamento da rede.
Ambientes com lavagem de alta pressão (IP69K)	✓	Construção robusta e vedação FKM certificadas para IP69K.
Aplicações de sinal analógico simples	✗	O cabo possui resistência de terminação fixa, que pode interferir em sinais de sensores analógicos padrão.

INSTALAÇÃO

Como instalar o EVC492 IFM - Cabo Conexão Fêmea M12 Angular Barramento CAN 5m

Certifique-se de que o sistema CAN esteja desenergizado.
Alinhe o conector fêmea M12 angular com a porta de conexão.
Insira o conector na porta, garantindo o encaixe correto da chaveta.
Rosqueie a porca de bloqueio manualmente até o fim.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique a integridade da vedação e a estabilidade da conexão.

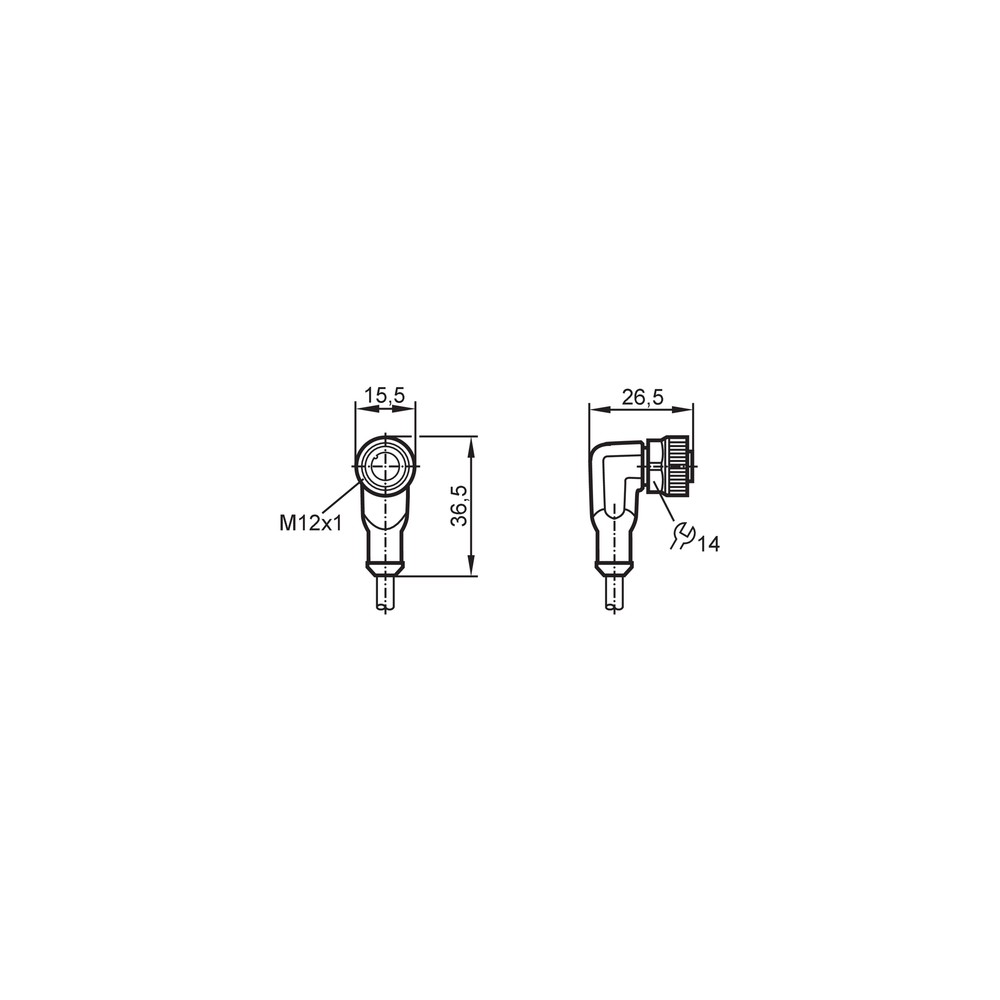

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector ou falha de contato.	Torque de aperto insuficiente ou excessivo.	Verificar se o torque está entre 0,6 e 1,5 Nm.
Rompimento interno de fios ou falhas intermitentes de comunicação.	Dobra do cabo abaixo do raio mínimo permitido.	Verificar se o raio de curvatura atual é superior a 10x o diâmetro do cabo.
Erros de CRC ou alta taxa de erro de frames no CAN Bus.	Falha na terminação do barramento.	Medir a resistência de 120 Ω nos pinos CAN High e CAN Low.
Sinal instável ou interrupção de comunicação.	Acúmulo de sujeira ou corrosão nos contatos.	Inspeção visual dos contatos banhados a ouro e limpeza conforme manual.

DOCUMENTAÇÃO TÉCNICA

Datasheet do Cabo EVC492 (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este cabo e para que ele serve?

O EVC492 é um cabo de conexão M12 de 5 metros, angular, com resistência de terminação CAN de 120 Ω integrada, projetado para aplicações em barramento CAN.

O que vem na embalagem ao comprar este produto?

Ele acompanha o cabo de 5 metros com conector fêmea M12 angular, já com a resistência de terminação integrada no conector.

Para quais situações este cabo não é recomendado?

Ele não é adequado para aplicações onde a tensão de operação exceda 32V DC, nem para ambientes que demandem protocolos de comunicação diferentes de CAN.

Existe alguma limitação de ambiente ou material para uso?

Não utilize este cabo em aplicações que exijam resistência a químicos agressivos não especificados na classe de proteção IP69K ou temperaturas fora da faixa de -25 a 90 °C.

Como identificar uma falha no cabo de barramento?

A falha de comunicação no barramento CAN é o sintoma mais comum, geralmente causado por cabo rompido ou terminação inadequada.

Como diagnosticar se o problema é no cabo antes de substituir?

Verifique a continuidade dos fios com um multímetro e confirme se a resistência de 120 Ω está sendo medida corretamente entre os pinos de sinal CAN High e CAN Low.

Por que escolher este modelo em vez de um cabo M12 comum?

A principal diferença é a resistência de terminação integrada de 120 Ω no modelo EVC492, que elimina a necessidade de um componente externo na ponta do barramento.

Este cabo é melhor para máquinas fixas ou móveis?

Este modelo é otimizado para aplicações móveis, oferecendo maior resistência mecânica e flexibilidade comparado a cabos de automação industrial fixa padrão.

Qual o cuidado principal na instalação do conector M12?

A instalação deve respeitar o torque de aperto de 0,6 a 1,5 Nm para garantir a vedação IP69K e evitar danos à rosca do conector.

Qual a procedência e garantia de qualidade deste cabo?

Este produto possui procedência garantida pela IFM Electronic, assegurando conformidade com os padrões técnicos e especificações listadas no datasheet oficial.

GLOSSÁRIO TÉCNICO

Barramento CAN

Protocolo de comunicação serial utilizado em aplicações móveis para interligação de dispositivos. (Ref.: CAN Bus)

Resistência de terminação

Componente elétrico de 120 Ω integrado ao conector para evitar reflexão de sinal no barramento. (Ref.: 120 Ω)

Grau de Proteção IP69K

Nível de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura. (Ref.: IP69K)

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica e química, ideal para ambientes industriais móveis. (Ref.: Material PUR)

Codificação A

Padrão de formato do conector M12 para conexão de sensores e atuadores padrão em automação. (Ref.: Codificação A)
