Cabo Conector Fêmea IFM EVC471 M12 1m

Pré-visualizar: EVC471 IFM - Cabo Conector Fêmea IFM Automação Industrial M12 1m PUR IP69K

EVC471 IFM - Cabo Conector Fêmea IFM Automação Industrial M12 1m PUR IP69K

Imagem meramente ilustrativa

R$ 171,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC471
EAN: 4021179264686
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVC471 IFM - Cabo Conector Fêmea IFM Automação Industrial M12 1m PUR IP69K"

Destaques do Produto

Comprimento

1 m

Conector

M12 fêmea reto, 4 polos, codificação A

Material do cabo

PUR

Tensão máxima especificada

< 250 V AC / < 300 V DC

Corrente nominal

4 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC471, conector fêmea M12 reto de 4 polos, 1 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC471 é um cabo de conexão com conector fêmea M12 reto, destinado a conectar componentes em sistemas de automação industrial. Tem 1 m de comprimento, cabo em PUR e proteção IP65, IP67, IP68 e IP69K. Seus contatos são banhados a ouro e a corrente nominal é de 4 A. A tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC471
Conector	M12 fêmea, reto, codificação A, 4 contatos
Comprimento do cabo	1 m
Material do cabo	PUR, preto, sem halogênio; diâmetro de 4,3 mm
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Condutores	4 x 0,34 mm²
Ciclos de curvatura	> 5 milhões

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam conector fêmea M12 reto, codificação A, de 4 contatos, e cabo de 1 m.
Aplicações industriais e máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes, conforme indicado na ficha do produto.
Instalações cuja tensão e corrente estejam dentro dos limites especificados e que requeiram cabo PUR e os graus de proteção declarados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 1 m, formato de conector diferente ou quantidade/codificação de contatos incompatível com M12 A de 4 contatos.
Não utilizar em condições que excedam os limites elétricos especificados: tensão inferior a 250 V AC e inferior a 300 V DC, ou corrente nominal de 4 A.
Para operação acima de 75 °C em aplicações sujeitas à cULus, a ficha limita a temperatura a 75 °C; confirme o requisito de certificação antes da seleção.

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas de automação industrial e máquinas-ferramenta.
Aplicação declarada: uso em contextos com refrigerantes e lubrificantes; respeite os limites ambientais e de proteção indicados pelo fabricante.
Para instalação móvel, observe a velocidade máxima indicada (3,3 m/s na condição descrita de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²), o limite de torção de ±180°/m e o raio mínimo de flexão informado.
A utilização com equipamentos que tenham interface M12 deve ser validada quanto a codificação, número de contatos, pinagem, tensão e corrente; a ficha não declara protocolos de comunicação.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC471, conector fêmea M12 reto de 4 polos, 1 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC471 quando

A interface requerida for um conector fêmea M12 reto, codificação A, com 4 contatos, cabo PUR de 1 m e os limites elétricos e ambientais informados na ficha.

Considere outra configuração quando

O projeto exigir outro comprimento, outro tipo ou codificação de conector, ou especificações elétricas diferentes. Compare esses requisitos com a ficha do cabo alternativo; os dados disponíveis não identificam um modelo substituto específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante informada no anúncio.
Modelo / SKU	EVC471	Código do produto para identificação e seleção.
GTIN	4021179264686	Identificador comercial informado na ficha.
Part number	ADOGH040MSS0001H04	Número de peça indicado nos dados do catálogo.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do item.
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos nos dados do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total / corrente nominal	4 A	Corrente indicada para a conexão.
Classe de proteção elétrica	II	Classificação declarada na ficha; observar a documentação do fabricante para as condições de aplicação.

Conexões e condutores
Conector	1 x M12 fêmea, reto, codificação A, 4 contatos	Configuração elétrica e mecânica do soquete.
Contatos	Banhados a ouro	Acabamento indicado para os contatos.
Cabo	1 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm²	Construção e dimensões elétricas do cabo conforme ficha.

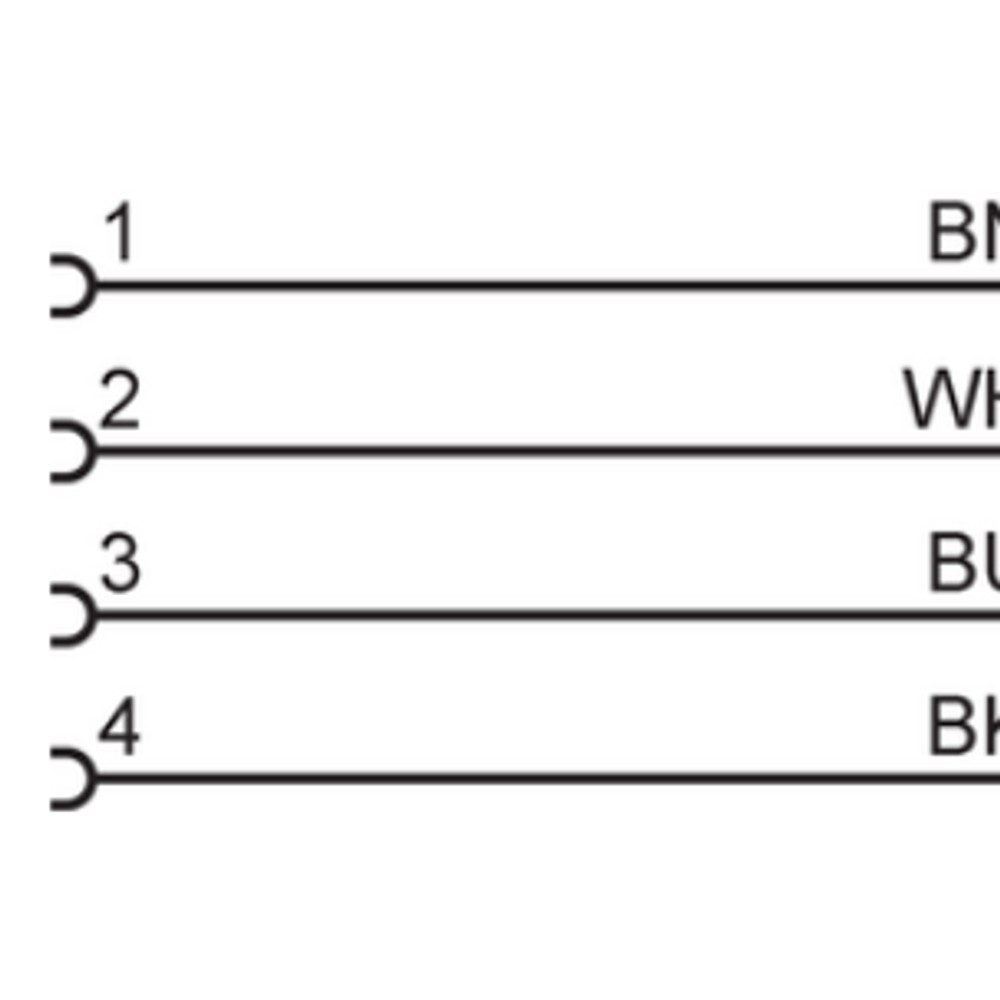

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada no catálogo; não substitui a confirmação da pinagem.
Material do corpo do soquete	TPU, laranja	Material e cor declarados para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material indicado para o bloqueio do conector.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque informada para o soquete.
Material da vedação	FKM	Material de vedação indicado na ficha.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas; a proteção depende da montagem correta e das condições correspondentes a cada grau.
Temperatura ambiente	-25 a 90 °C	Faixa informada para a temperatura ambiente.
Limite de temperatura cULus	Até 75 °C	Limite específico indicado na ficha para cULus.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de condições climáticas de armazenamento indicada na ficha.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada do cabo.

Dados mecânicos e movimento
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas nos dados do catálogo.
Peso	48,2 g	Peso informado nos dados do catálogo.
Ciclos de curvatura	> 5 milhões	Valor de resistência a ciclos de curvatura declarado na ficha.
Tolerância a dobras e deslocamentos	Sim	Característica especial declarada para o cabo.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Limite informado para instalação flexível; considerar o diâmetro de 4,3 mm do cabo.
Esforço de torção	± 180°/m	Valor de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada pelo fabricante.

COMPATIBILIDADE

Comunicação

• A ficha informa conector M12 reto, codificação A, com 4 contatos; não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos e da pinagem do sistema.

Conexões

Elétrica Cabo com 4 condutores de 0,34 mm²; conector fêmea M12 reto, codificação A, 4 contatos banhados a ouro. Limites informados: < 250 V AC / < 300 V DC e corrente nominal de 4 A. A disposição dos sinais deve ser confirmada no datasheet e nos dispositivos conectados.

Processo Conexão elétrica por soquete M12 fêmea reto. A ficha não informa conexão de processo mecânica; o acoplamento depende do conector M12 correspondente no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, 4 contatos e requisitos elétricos dentro dos limites do cabo	✓	A ficha especifica conector fêmea M12 reto, codificação A, 4 contatos e os limites elétricos indicados. Confirme também a pinagem nos equipamentos.
Sistema que exige tensão acima de 250 V AC ou acima de 300 V DC, ou corrente acima de 4 A	✗	Esses requisitos excedem os limites ou a corrente nominal informados para o EVC471.
Equipamento que exige protocolo específico ou pinagem não confirmada	✗	A ficha não declara protocolo nem permite validar a pinagem da instalação; consulte o datasheet e a documentação dos dispositivos antes de conectar.
Instalação que requer conector fêmea M12 reto, codificação A, 4 contatos e cabo de 1 m	✓	Essas características correspondem à configuração informada para o produto; valide separadamente o acoplamento mecânico e a atribuição dos sinais.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC471, conector fêmea M12 reto de 4 polos, 1 m, PUR, IP65/IP67/IP68/IP69K

Confirme que a interface do equipamento é compatível com conector M12 macho, codificação A, de 4 contatos, e valide a pinagem nos documentos dos dispositivos.
Desenergize o circuito antes de efetuar a conexão e confirme que tensão e corrente estão dentro dos limites do cabo.
Verifique se o comprimento de 1 m atende ao trajeto sem tracionar o cabo nem forçar o conector.
Alinhe o conector com a interface correspondente e acople sem forçar os contatos; aperte respeitando o torque informado de 0,6 a 1,5 Nm.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento especificadas.
Inspecione o assentamento da vedação e o aperto antes de operar; a proteção declarada depende da montagem correta.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no equipamento conectado.	Conector não acoplado corretamente, pinagem incompatível ou condutor interrompido.	Desenergize o circuito, inspecione o acoplamento e confira a pinagem nos documentos do equipamento; teste a continuidade dos condutores conforme o procedimento de manutenção.
Intermitência durante o movimento do cabo.	Curvatura abaixo do raio mínimo, tração ou movimento fora das condições especificadas.	Inspecione o trajeto e o ponto de flexão; compare o raio observado com o mínimo de 10 vezes o diâmetro do cabo e verifique as condições de movimento da aplicação.
A conexão apresenta aquecimento ou falha sob carga.	Corrente ou tensão fora dos limites informados, ou contato elétrico inadequado.	Meça a tensão e a corrente do circuito e compare com os limites da ficha; com o sistema desenergizado, verifique o acoplamento e o estado dos contatos.
Umidade ou contaminantes são observados na conexão.	Acoplamento ou vedação mal assentados, ou exposição em condição incompatível com a proteção requerida.	Inspecione a vedação e o aperto do conector e confirme se a montagem e as condições de exposição correspondem ao grau de proteção necessário.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC471 em português (Datasheet) Desenho em escala IFM EVC471 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC471 e com quais dispositivos ele pode ser usado?

É um cabo de conexão de 1 m com conector fêmea M12 reto, codificação A, de 4 contatos. Pode ser conectado a uma interface correspondente, desde que a pinagem e os limites elétricos sejam compatíveis.

O que acompanha o produto?

A ficha identifica uma peça: o cabo de conexão EVC471. Não há acessórios incluídos especificados.

Ele serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: o EVC471 é fêmea, reto, codificação A e tem 4 contatos. Formato, codificação, contatos e pinagem da contraparte precisam corresponder.

Posso usar este cabo em uma aplicação que exige mais de 4 A?

Não. A ficha informa corrente nominal de 4 A, portanto uma exigência superior ultrapassa o valor especificado.

O EVC471 serve para uma conexão que exige cabo maior que 1 m?

O comprimento especificado é 1 m. Se a instalação exigir outro comprimento, selecione uma configuração cujo comprimento corresponda ao projeto.

Serve para uma aplicação com temperatura acima de 75 °C?

A ficha informa temperatura ambiente de até 90 °C, mas limita a condição cULus a 75 °C. Para requisitos de certificação cULus acima de 75 °C, este dado não atende ao limite declarado.

O equipamento conectado não liga; o que devo verificar antes de trocar o cabo?

Verifique o acoplamento, a pinagem e a presença de tensão no circuito antes de substituir o cabo. Com o circuito desenergizado, também é possível verificar a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão ou movimento fora das condições especificadas. Inspecione o trajeto, o raio de curvatura e os pontos de tração antes de substituir o cabo.

É melhor comprar este cabo ou montar a conexão com peças avulsas?

O EVC471 é fornecido como cabo de conexão de 1 m com conector fêmea M12 instalado. A ficha não descreve componentes avulsos ou um kit alternativo; compare a configuração montada com os requisitos de comprimento e conexão.

Como evitar danos ao instalar o conector?

Alinhe o acoplamento sem forçar os contatos e respeite o torque especificado de 0,6 a 1,5 Nm. Em aplicação flexível, observe o raio mínimo de curvatura indicado na ficha.

GLOSSÁRIO TÉCNICO

M12, codificação A

Configuração de conector circular M12 identificada na ficha como codificação A; deve corresponder à interface do equipamento conectado. (Ref.: conector M12 reto, codificação A)

IP69K

Grau de proteção declarado para o conjunto; sua efetividade depende da montagem e das condições de exposição aplicáveis. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: conexão elétrica do cabo, material PUR)

Raio de curvatura

Limite geométrico para a flexão do cabo em aplicação flexível; a ficha estabelece um mínimo relativo ao diâmetro do cabo. (Ref.: mínimo de 10 x o diâmetro do cabo)

Corrente nominal

Corrente indicada para a capacidade de carga total da conexão, que deve ser considerada na seleção elétrica. (Ref.: capacidade de carga total de 4 A)
