Cabo de Ligação em Y IFM EVC432

Pré-visualizar: EVC432 IFM - Cabo de Ligação em Y Automação Industrial 2m PUR IP69K

EVC432 IFM - Cabo de Ligação em Y Automação Industrial 2m PUR IP69K

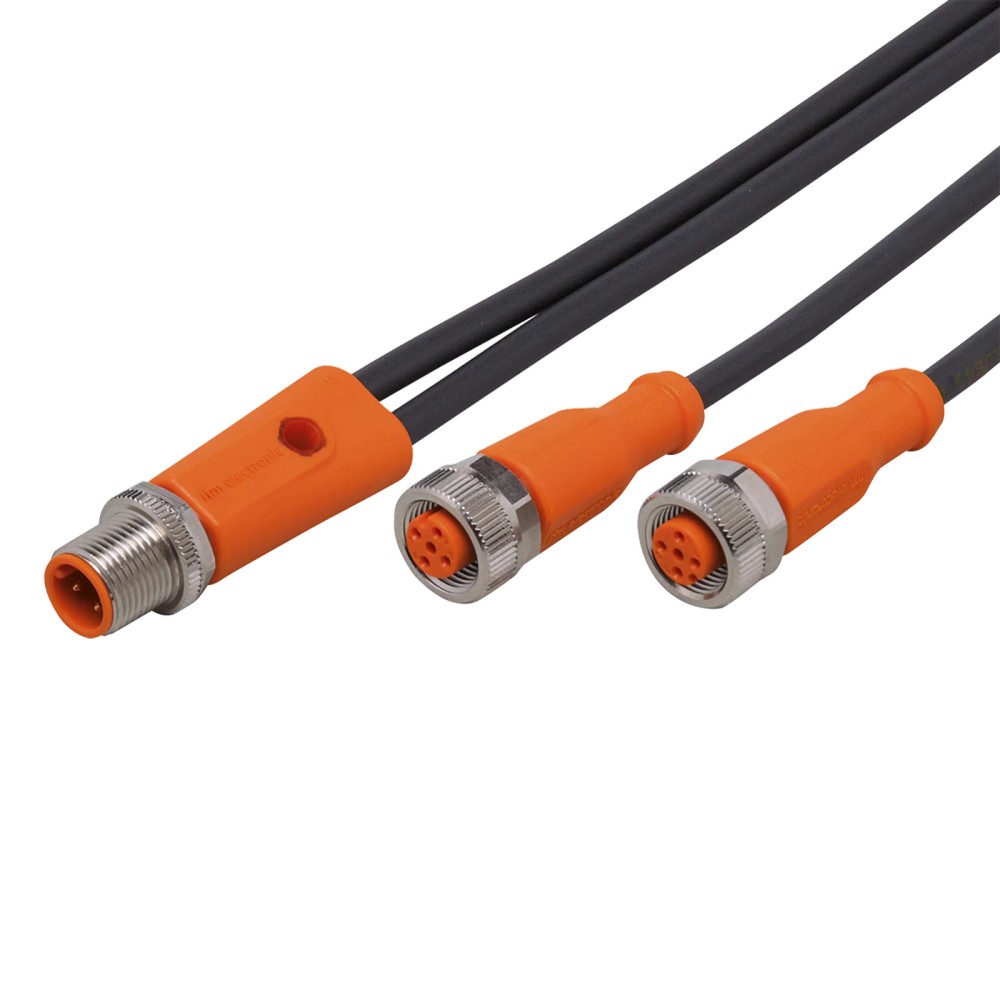

Imagem meramente ilustrativa

R$ 370,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC432
EAN: 4021179264303
NCM do produto: 85444200

Destaques do Produto Código EVC432...mais

Fechar menu

Saiba mais sobre: "EVC432 IFM - Cabo de Ligação em Y Automação Industrial 2m PUR IP69K"

Destaques do Produto

Código

EVC432

Topologia

1 conector M12 para 2 soquetes M12

Comprimento

2 m

Conexão

M12 reto, codificação A

Limite de tensão

< 60 V AC/DC

Carga total

4 A; capacidade de corrente total UL: 3 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação em Y IFM EVC432, 2 m, PUR, M12, IP65/IP67/IP68/IP69K

O IFM EVC432 é um cabo de ligação em Y para distribuir uma conexão entre dois soquetes M12 e um conector M12 em aplicações industriais. Possui cabo de 2 m em PUR e contatos dourados. Opera com tensão inferior a 60 V AC/DC e tem grau de proteção IP65, IP67, IP68 e IP69K, quando corretamente conectado.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC432
Tipo	Cabo de ligação em Y
Comprimento do cabo	2 m
Material do cabo	PUR, sem halogênio
Conexões	1 conector M12 reto de 5 contatos e 2 soquetes M12 retos de 4 contatos; codificação A
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Distribuição de conexão M12 em aplicações industriais e de automação, desde que a codificação, quantidade de contatos, tensão e carga total sejam compatíveis com o circuito.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que requeiram cabo PUR de 2 m, livre de silicone e halogênio, e resistência à flexão e deslocamento descrita na ficha.

⚠ Considere outro se precisa de:

Não usar em circuito com tensão igual ou superior a 60 V AC/DC.
Não exceder a capacidade total de carga de 4 A; para condições UL, considerar capacidade de corrente total de 3 A.
Não selecionar quando as conexões necessárias não forem 1 conector M12 reto de 5 contatos e 2 soquetes M12 retos de 4 contatos, todos com codificação A.

APLICAÇÕES E USO

Aplicação comprovada: ligação em Y em aplicações industriais e de automação industrial, conforme a descrição do produto.
Aplicação comprovada: uso em máquinas-ferramenta e em aplicações com refrigerantes e lubrificantes, conforme os dados do produto.
Condição de operação: tensão inferior a 60 V AC/DC e carga total dentro de 4 A; em condição UL, considerar 3 A de corrente total.
Condição de temperatura: ambiente de -25 a 90 °C, com limite cULus de até 75 °C.
Aplicação com movimento: a ficha indica velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Validar a instalação real com o fabricante se as condições forem diferentes.
Possibilidade a validar: uso para ramificar sinais ou alimentação entre dispositivos M12 compatíveis. A atribuição dos pinos e a compatibilidade elétrica dependem dos equipamentos conectados e devem ser conferidas no datasheet.

COMO ESCOLHER

Antes de comprar o Cabo de ligação em Y IFM EVC432, 2 m, PUR, M12, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC432 quando

O circuito exigir a topologia de ligação em Y com um conector M12 de 5 contatos e dois soquetes M12 de 4 contatos, codificação A, cabo de 2 m e operação abaixo de 60 V AC/DC.

Verifique os limites elétricos

Dimensione a carga total dentro de 4 A e considere o limite de 3 A para capacidade de corrente total UL. Consulte a documentação do fabricante para confirmar a atribuição dos contatos no circuito.

Procure outra configuração quando

O projeto exigir outro comprimento, outra quantidade ou disposição de conectores, codificação diferente, tensão de 60 V ou superior, ou carga acima dos limites especificados.

Considere o movimento do cabo

Em instalação flexível, respeite raio de curvatura mínimo de 10 vezes o diâmetro do cabo. Para deslocamento horizontal de 5 m, a ficha especifica velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM (ifm electronic)	Identificação do fabricante na ficha do produto.
Modelo / SKU	EVC432	Código do produto para seleção e identificação.
GTIN	4021179264303	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação em Y	Categoria funcional do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	156,9 g	Peso informado no conjunto de dados do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Área de aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações explicitamente listadas na ficha do produto.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características declaradas para o cabo.

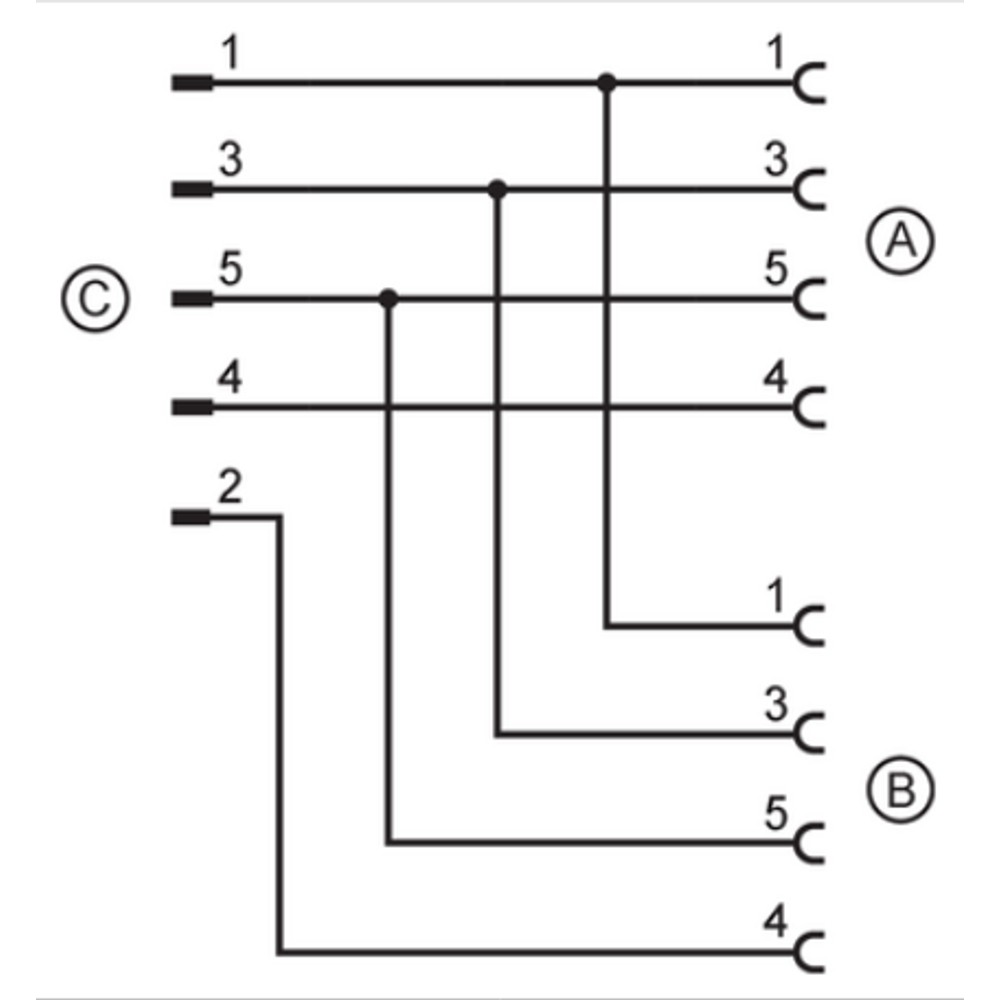

Conexões elétricas

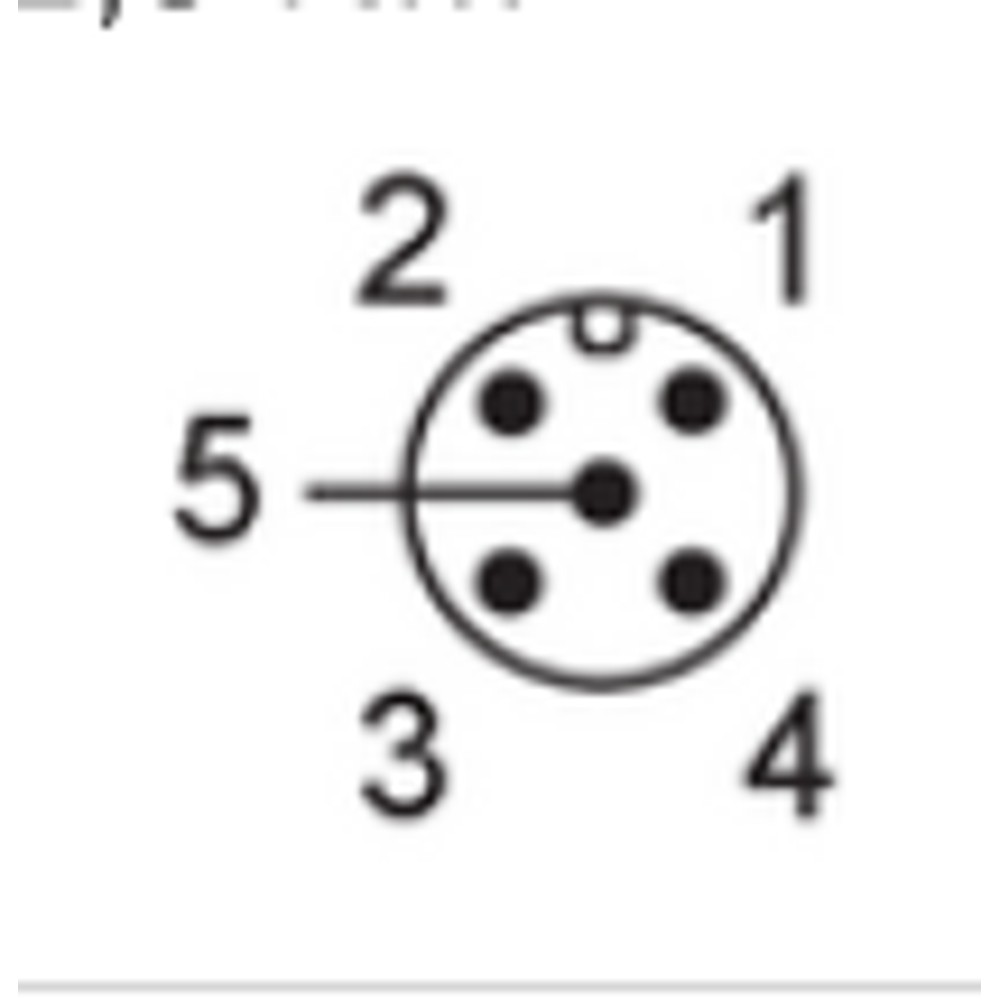

Conector C	1 x M12, reto; codificação A; 5 contatos dourados; corpo em TPU, laranja; bloqueio em latão niquelado	Configuração da conexão indicada como conector C.

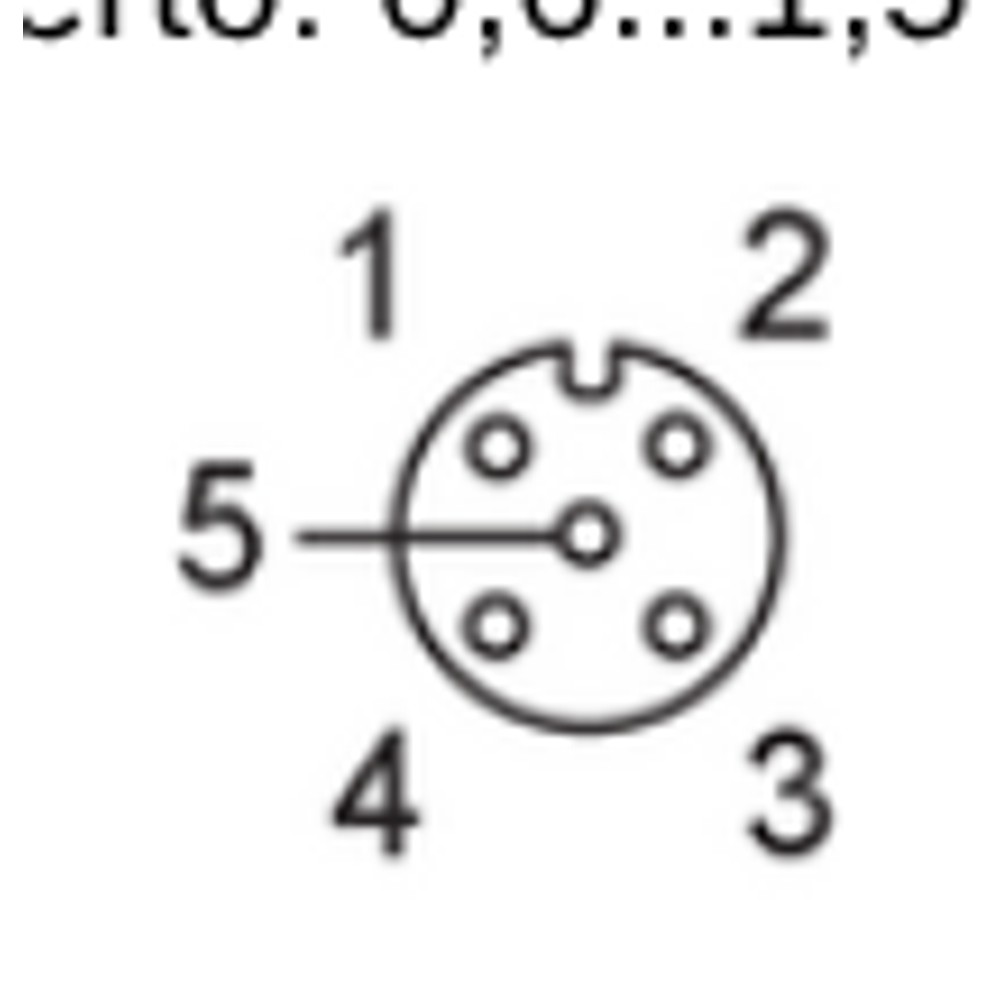

Soquetes A/B	2 x M12, retos; codificação A; 4 contatos dourados; corpo em TPU, laranja; bloqueio em latão niquelado; vedação FKM	Configuração das duas conexões indicadas como soquetes A/B.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto das conexões do conector e dos soquetes.
Quantidade de slots do distribuidor central	2	Quantidade indicada na ficha para o distribuidor central.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação especificado.
Capacidade de carga total	4 A	Valor total de carga indicado na ficha.
Capacidade de corrente total (UL)	3 A	Limite de corrente total informado para condição UL.
Classe de proteção elétrica	II	Classe indicada na ficha do produto.

Cabo
Comprimento	2 m	Comprimento do cabo fornecido.
Material da capa	PUR	Material especificado para o cabo.
Construção	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores informada na ficha.
Diâmetro externo	Ø 4,3 mm	Diâmetro informado para o cabo.
Cor	Preto	Cor do cabo indicada na ficha.
Livre de halogênio	Sim	Característica declarada do cabo.
Raio de curvatura em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo indicado para aplicação flexível.
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos de curvatura indicada na ficha.
Esforço de torção	± 180°/m	Valor de torção indicado pelo fabricante.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o conjunto.

Materiais e vedação
Material do invólucro	TPU	Material dos corpos das conexões.
Material das porcas de bloqueio	Latão niquelado	Material indicado para o bloqueio das conexões.
Material da vedação	FKM	Material de vedação especificado para os soquetes.
Contatos	Banhados a ouro	Acabamento dos contatos indicado na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados na ficha; a proteção depende da conexão correta e das condições de uso especificadas pelo fabricante.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa ambiente indicada; o limite cULus é distinto.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100%	Faixa de umidade de armazenamento indicada.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática de armazenamento informada na ficha.

Movimento e desempenho mecânico
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada na ficha; o valor não deve ser extrapolado para outras configurações sem validação.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão é descrita como M12 com codificação A; confirme a atribuição dos contatos e os sinais no datasheet do equipamento conectado.

Conexões

Elétrica 1 conector M12 reto, codificação A, 5 contatos, e 2 soquetes M12 retos, codificação A, 4 contatos. Tensão de operação < 60 V AC/DC; capacidade de carga total de 4 A e capacidade de corrente total UL de 3 A. Torque máximo de aperto indicado: 0,6 a 1,5 Nm.

Processo Não possui conexão de processo. As interfaces físicas são conexões elétricas M12 retas com codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito que requer um conector M12 de 5 contatos e dois soquetes M12 de 4 contatos, todos com codificação A	✓	A configuração corresponde às conexões elétricas especificadas para o EVC432; a compatibilidade de sinais depende da atribuição dos contatos dos dispositivos.
Aplicação com tensão inferior a 60 V AC/DC e carga total dentro do limite especificado	✓	Está dentro do limite de tensão e da capacidade total de carga informados; para UL, considerar o limite total de corrente de 3 A.
Circuito que exige tensão igual ou superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Equipamentos com conexão M12 de codificação diferente ou número de contatos diferente	✗	A ficha especifica codificação A, conector de 5 contatos e soquetes de 4 contatos; a compatibilidade mecânica e elétrica com outra configuração não está indicada.
Aplicação que exige protocolo específico	✗	A ficha não identifica protocolo de comunicação; a codificação A, por si só, não confirma compatibilidade de protocolo ou atribuição de sinais.

INSTALAÇÃO

Como instalar o Cabo de ligação em Y IFM EVC432, 2 m, PUR, M12, IP65/IP67/IP68/IP69K

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que o conector e os dois soquetes exigidos pelo circuito são M12 retos, codificação A, com a quantidade de contatos correspondente.
Verifique no datasheet dos dispositivos a atribuição dos contatos e a compatibilidade elétrica; não deduza os sinais apenas pela forma do conector.
Conecte o M12 de 5 contatos e os dois M12 de 4 contatos alinhando as roscas e evitando forçar os conectores.
Aperte as conexões dentro do torque indicado de 0,6 a 1,5 Nm e verifique o assentamento das vedações.
Em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e valide os limites de movimento da instalação.

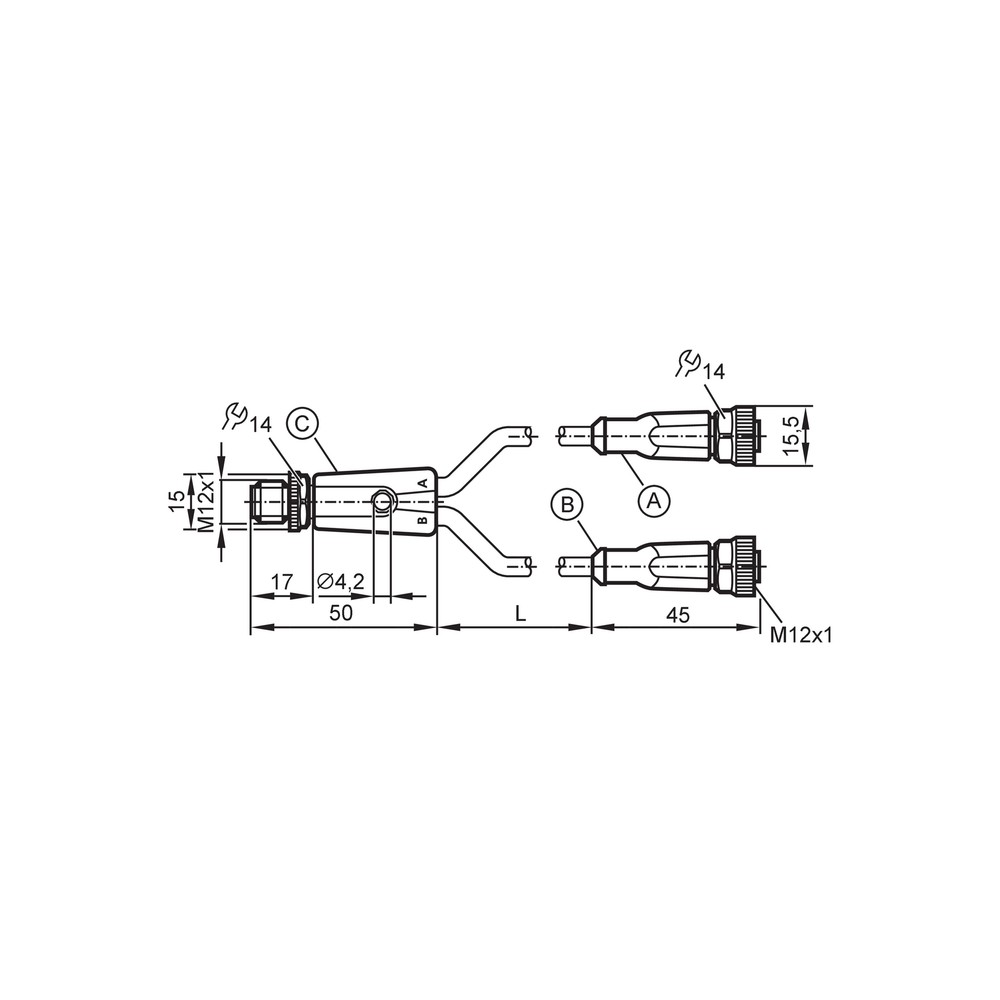

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Um ou mais dispositivos conectados não recebem sinal ou alimentação.	Conexão incompleta, contatos desalinhados ou atribuição dos contatos incompatível entre os dispositivos.	Desenergize o circuito, confira o assentamento dos conectores e compare a atribuição dos pinos do cabo e dos dispositivos com os respectivos datasheets.
A conexão apresenta interrupções durante o movimento do cabo.	Raio de curvatura inferior ao mínimo indicado, torção ou movimento fora das condições especificadas.	Inspecione o trajeto do cabo e confirme raio de curvatura mínimo de 10 vezes o diâmetro; compare velocidade, comprimento de deslocamento e aceleração com os limites informados.
Há entrada de umidade ou perda de proteção na conexão.	Conector mal assentado, vedação suja ou danificada, ou uso fora das condições de conexão especificadas.	Verifique o encaixe e o estado das vedações FKM, limpe as superfícies de contato e confirme que as conexões estão corretamente montadas.
A conexão ou os dispositivos apresentam aquecimento ou operação irregular sob carga.	Tensão ou carga do circuito acima dos limites especificados, incluindo o limite UL aplicável.	Meça a tensão e a corrente total do circuito e compare com < 60 V AC/DC, 4 A de carga total e 3 A de corrente total para condição UL.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC432 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC432 e para que serve?

É um cabo de ligação em Y para aplicações industriais, com um conector M12 e dois soquetes M12. A configuração pode distribuir a conexão entre dispositivos compatíveis, desde que sinais e atribuição dos contatos sejam conferidos.

Quais conexões e contatos ele tem?

Tem um conector M12 reto de 5 contatos e dois soquetes M12 retos de 4 contatos, todos com codificação A. O produto não especifica um protocolo de comunicação.

O cabo vem com algum acessório ou dispositivo?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Não há indicação de que dispositivos conectados acompanhem o cabo.

Posso usar o EVC432 em um circuito de 60 V?

Não, a tensão de operação especificada é inferior a 60 V AC/DC. Para circuitos de 60 V ou mais, selecione uma solução com classificação elétrica adequada.

Ele serve para qualquer sensor ou equipamento com conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Confira codificação, número e atribuição dos contatos, tensão, corrente e vedação dos dispositivos; a ficha deste cabo especifica codificação A e conexões de 5 e 4 contatos.

Um equipamento conectado não está funcionando; preciso trocar o cabo?

Não necessariamente: conexão incompleta ou atribuição de pinos incompatível também pode causar a falha. Antes de substituir, desenergize o circuito, confira o assentamento e compare os diagramas de pinos dos equipamentos.

O sinal falha quando a máquina movimenta o cabo; o que devo verificar?

Verifique se o raio de curvatura é de pelo menos 10 vezes o diâmetro do cabo e se o movimento respeita as condições indicadas na ficha. Inspecione também o cabo e os conectores em busca de danos ou folgas.

É melhor comprar o cabo em Y ou cabos separados?

O EVC432 atende à configuração especificada de um conector M12 de 5 contatos e dois soquetes de 4 contatos. Se o circuito exigir outra topologia, comprimento ou quantidade de contatos, compare com outra configuração após validar a pinagem e os limites elétricos.

Como devo instalar o EVC432 sem danificar os conectores?

Desenergize o circuito, alinhe as roscas sem forçar e aperte as conexões dentro de 0,6 a 1,5 Nm. Confirme também a atribuição dos contatos e o assentamento das vedações.

Qual é a procedência e quem emite a nota fiscal?

O anúncio informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica da interface M12; não confirma, por si só, a atribuição de sinais ou o protocolo. (Ref.: conexão M12, codificação A)

IP69K

Grau de proteção listado para o produto; sua aplicação depende da conexão montada corretamente e das condições especificadas pelo fabricante. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

PUR

Material especificado para a capa do cabo. (Ref.: material do cabo PUR)

Raio de curvatura

Raio mínimo que deve ser respeitado para evitar curvatura excessiva do cabo em aplicação flexível. (Ref.: mínimo de 10 x o diâmetro do cabo)

FKM

Material especificado para a vedação dos soquetes. (Ref.: material da vedação FKM)
