Cabo de Ligação em Y IFM EVC431

Pré-visualizar: EVC431 IFM - Cabo de Ligação em Y ifm Automação Industrial 1m PUR IP69K

EVC431 IFM - Cabo de Ligação em Y ifm Automação Industrial 1m PUR IP69K

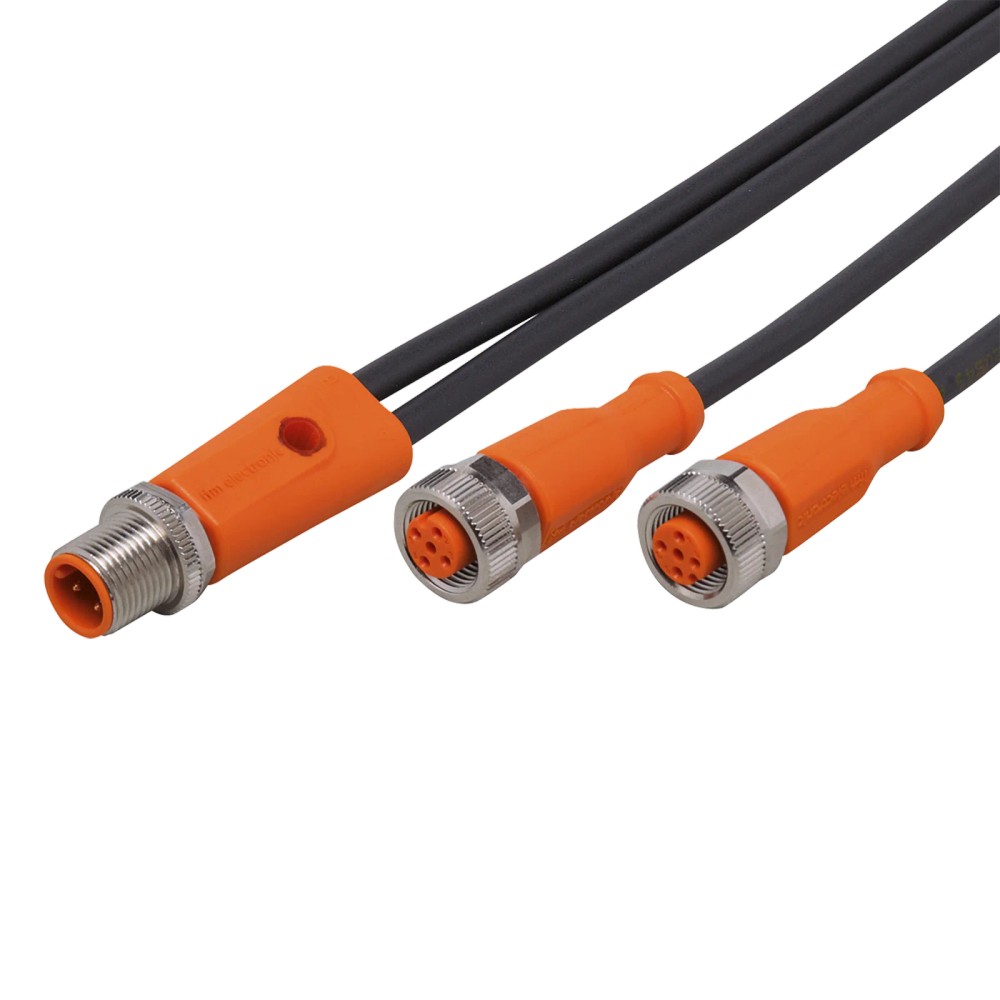

Imagem meramente ilustrativa

R$ 357,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC431
EAN: 4021179264297
NCM do produto: 85444200

Destaques do Produto Tipo de conector M12...mais

Fechar menu

Saiba mais sobre: "EVC431 IFM - Cabo de Ligação em Y ifm Automação Industrial 1m PUR IP69K"

Destaques do Produto

Tipo de conector

M12 (Codificação A)

Comprimento do cabo

1 metro

Material do revestimento

PUR (Poliuretano)

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC431 IFM - Cabo de Ligação em Y, M12, 1m, PUR, IP69K

O EVC431 é um cabo divisor de sinal em formato Y, projetado para consolidar a conexão de dois sensores M12 (4 polos) em uma única interface M12 (5 polos). Construído com revestimento em PUR, é livre de silicone e halogênio, garantindo alta resistência mecânica. Com grau de proteção IP69K, é ideal para ambientes industriais severos e equipamentos sujeitos a lavagens frequentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	EVC431
Comprimento	1 m
Material	PUR
Proteção	IP69K
Temperatura	-25...90 °C
Corrente Máxima	4 A
Tensão Máxima	60 V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Ambientes com presença de lubrificantes e refrigerantes.
Cadeias de energia (esteiras porta-cabos) com alta mobilidade.
Aplicações que exigem alto grau de proteção (IP69K) contra lavagem e jatos de água.

⚠ Considere outro se precisa de:

Ambientes com substâncias químicas incompatíveis com poliuretano (PUR).
Aplicações com tensão de operação superior a 60V.
Áreas onde o raio de curvatura do cabo seja inferior a 43 mm (10x o diâmetro).
Conexões em ambientes que exijam protocolos de comunicação não suportados pela interface M12 A-coded.

APLICAÇÕES E USO

Conexão de sensores de proximidade ou fim de curso em máquinas-ferramenta.
Sistemas de automação industrial expostos a óleos de corte, refrigerantes e lubrificantes.
Aplicações em esteiras porta-cabos onde a flexibilidade e resistência à torção são críticas.
Distribuição de sinais de entrada (I/O) em painéis descentralizados no campo.

COMO ESCOLHER

Antes de comprar o EVC431 IFM - Cabo de Ligação em Y, M12, 1m, PUR, IP69K, verifique estes pontos:

Quando utilizar o EVC431

Utilize quando precisar consolidar dois sinais de sensores M12 de 4 polos em um único barramento de entrada, especialmente em ambientes industriais com alta incidência de óleos, graxas e necessidade de limpeza por jato de água.

Quando buscar alternativas

Busque cabos com revestimento em PVC ou borracha se a aplicação for em ambiente estático e sem presença de óleos; ou cabos de comprimentos diferentes (ex: 2m, 5m) se a distância entre sensores exceder a capacidade de alcance deste modelo de 1 metro.

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Tipo de produto	Cabo de ligação em Y	Componente passivo para distribuição de sinais
Material	PUR	Material do revestimento resistente a óleo

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão de isolamento
Corrente total	4 A	Capacidade máxima de carga do distribuidor
Corrente por contato	3 A	Limite individual por pino conforme UL

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Normas de estanqueidade atendidas
Temperatura de operação	-25...90 °C	Faixa operacional ambiente
Resistência à vibração	Sim	Compatível com normas DIN 60721-3-1

Dados Mecânicos
Comprimento	1 m	Comprimento nominal do cabo
Esforço de torção	± 180 °/m	Tolerância para aplicações em movimento
Ciclos de curvatura	> 5 milhões	Vida útil em aplicações flexíveis

COMPATIBILIDADE

Comunicação

• Sinais Digitais (ON/OFF)

• IO-Link (passagem de sinal)

Conexões

Elétrica 1x M12 (conector, reto, 5 polos, codificação A)

Processo 2x M12 (soquete, reto, 4 polos, codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos de corte e lubrificantes	✓	O material PUR é quimicamente resistente a esses agentes industriais.
Sistemas de lavagem com alta pressão	✓	O produto possui grau de proteção IP69K, adequado para tais condições.
Tensão de operação 220V	✗	O produto é especificado apenas para tensões de até 60V AC/DC.

INSTALAÇÃO

Como instalar o EVC431 IFM - Cabo de Ligação em Y, M12, 1m, PUR, IP69K

Certifique-se de que a alimentação dos dispositivos está desligada.
Alinhe os conectores M12 (lado 2) com os sensores a serem conectados.
Insira o conector M12 (lado 1) na porta central do sistema ou CLP.
Rosqueie manualmente os anéis de bloqueio até sentir resistência.
Utilize uma ferramenta de torque (0,6 a 1,5 Nm) para o aperto final.
Verifique a estabilidade das conexões e a ausência de tensão mecânica no cabo.

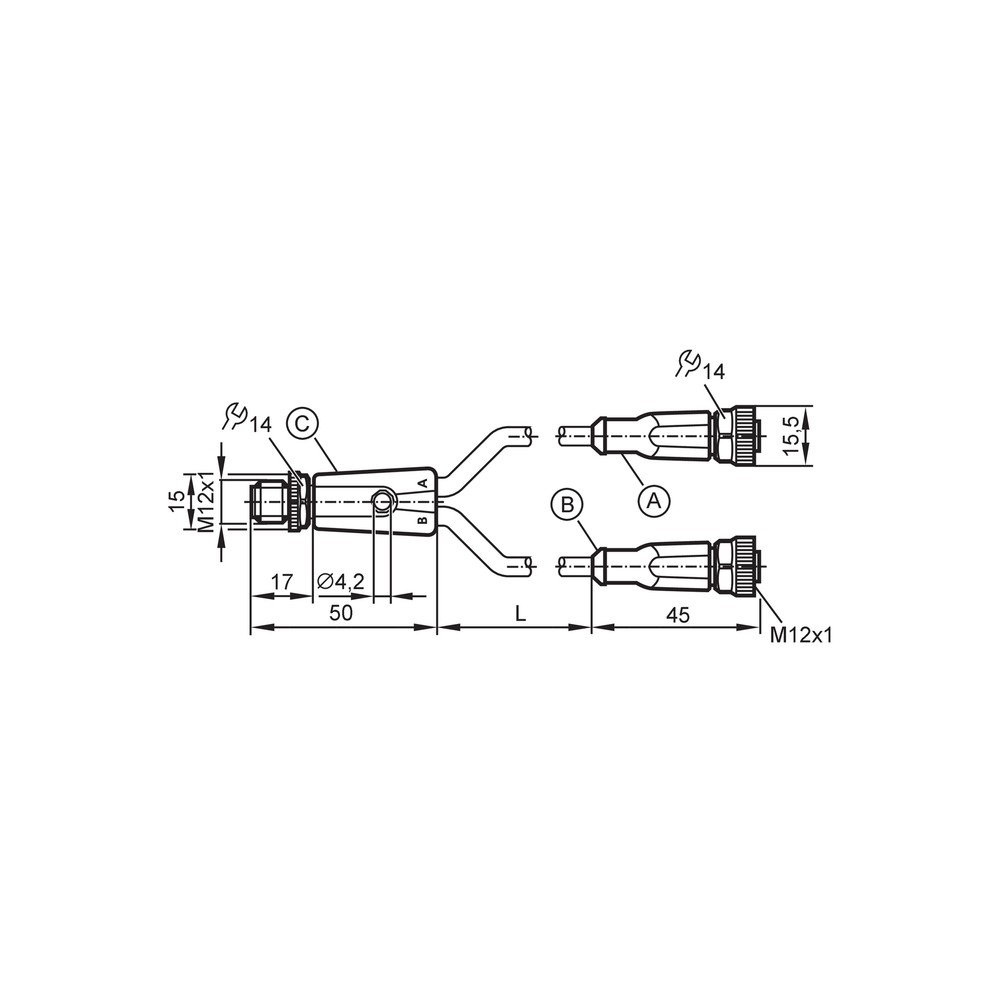

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Intermitência no sinal do sensor ou perda de vedação.	Aperto excessivo ou insuficiente da porca de bloqueio.	Verificar se o torque aplicado está entre 0,6 e 1,5 Nm.
Dano interno aos condutores e quebra de comunicação.	Raio de curvatura menor que 10x o diâmetro do cabo.	Inspecionar visualmente o cabo em busca de dobras excessivas ou cortes na capa.
Superaquecimento ou deformação dos contatos banhados a ouro.	Excesso de carga (amperagem) nos contatos.	Medir a corrente total do circuito e comparar com o limite de 4A.
Degradação, inchaço ou rachaduras no revestimento do cabo.	Exposição a solventes químicos incompatíveis.	Consultar a lista de compatibilidade química da ifm para o material PUR.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVC431 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC431 da ifm e qual sua principal função?

Este cabo de ligação em Y é um componente de automação industrial projetado para distribuir sinais de sensores e atuadores, conectando dois dispositivos M12 de 4 polos a uma única interface central M12 de 5 polos.

O que vem na embalagem ao adquirir este produto?

O EVC431 acompanha apenas o cabo de 1 metro com conectores M12 já integrados, pronto para conexão direta. Não inclui acessórios adicionais como tampas de proteção ou ferramentas de aperto.

Existem restrições de uso para este modelo?

O cabo não deve ser utilizado em aplicações que exijam resistência a produtos químicos não compatíveis com o revestimento PUR ou em sistemas que excedam a tensão nominal de 60V AC/DC.

O EVC431 pode ser usado em ambientes de altíssima temperatura ou movimento extremo?

O cabo não é adequado para aplicações com temperaturas ambientes que superem 90°C (ou 75°C sob certificação cULus) ou onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo em aplicações flexíveis.

Como diagnosticar uma falha de comunicação no cabo?

Sintomas como perda de sinal ou intermitência em um dos ramos do Y podem indicar falha na conexão ou rompimento interno do cabo. Verifique a integridade física da capa PUR e o aperto das porcas M12.

O que verificar antes de solicitar a substituição do cabo?

Se houver erro de leitura, verifique primeiro a continuidade elétrica dos pinos e o torque de aperto (0,6-1,5 Nm). Caso persista, teste a porta individualmente sem o divisor para descartar falha no sensor.

Devo usar este cabo em Y ou um distribuidor passivo de blocos?

O EVC431 é a escolha ideal para simplificar a fiação de sensores em máquinas-ferramenta, enquanto cabos de espinha dorsal ou distribuidores passivos de blocos são melhores para topologias de rede mais complexas.

Por que escolher este cabo de 1m em vez de conectar os sensores diretamente ao CLP?

Este cabo em Y é preferível em pontos de conexão localizados próximos aos sensores para economizar espaço e reduzir cabos individuais, enquanto a opção de fios soltos é necessária para cabeamento estruturado de longa distância.

Quais os cuidados necessários na montagem do EVC431?

A instalação requer que os conectores M12 estejam alinhados corretamente antes do aperto manual ou com ferramenta, respeitando o torque de 0,6 a 1,5 Nm para garantir a vedação IP69K.

Como verificar a procedência e suporte deste item?

O produto é fabricado pela ifm electronic e conta com a garantia de conformidade técnica e suporte direto da fabricante, assegurando que o componente atende aos padrões industriais descritos no datasheet.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento externo do cabo, conhecido pela alta resistência mecânica, flexibilidade e durabilidade em ambientes com óleos e lubrificantes (Ref.: Dados mecânicos).

Codificação A

Padrão de conexão M12 mais comum para sensores e atuadores, garantindo a pinagem correta dos contatos (Ref.: Conector lado 1/2).

IP69K

Grau de proteção contra entrada de pó e água, especificamente contra jatos de alta pressão e temperatura elevada (Ref.: Grau de proteção).

Sem halogênio

Característica do material que não libera gases tóxicos em caso de combustão, essencial para normas de segurança industrial (Ref.: Característica especial).

Torque de aperto

Força aplicada na rosca do conector para garantir a estanqueidade da vedação (Ref.: 0,6...1,5 Nm).
