Cabo Conector Fêmea M12 Angular IFM EVC423 15m

Pré-visualizar: EVC423 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 15m PUR 5 Polos

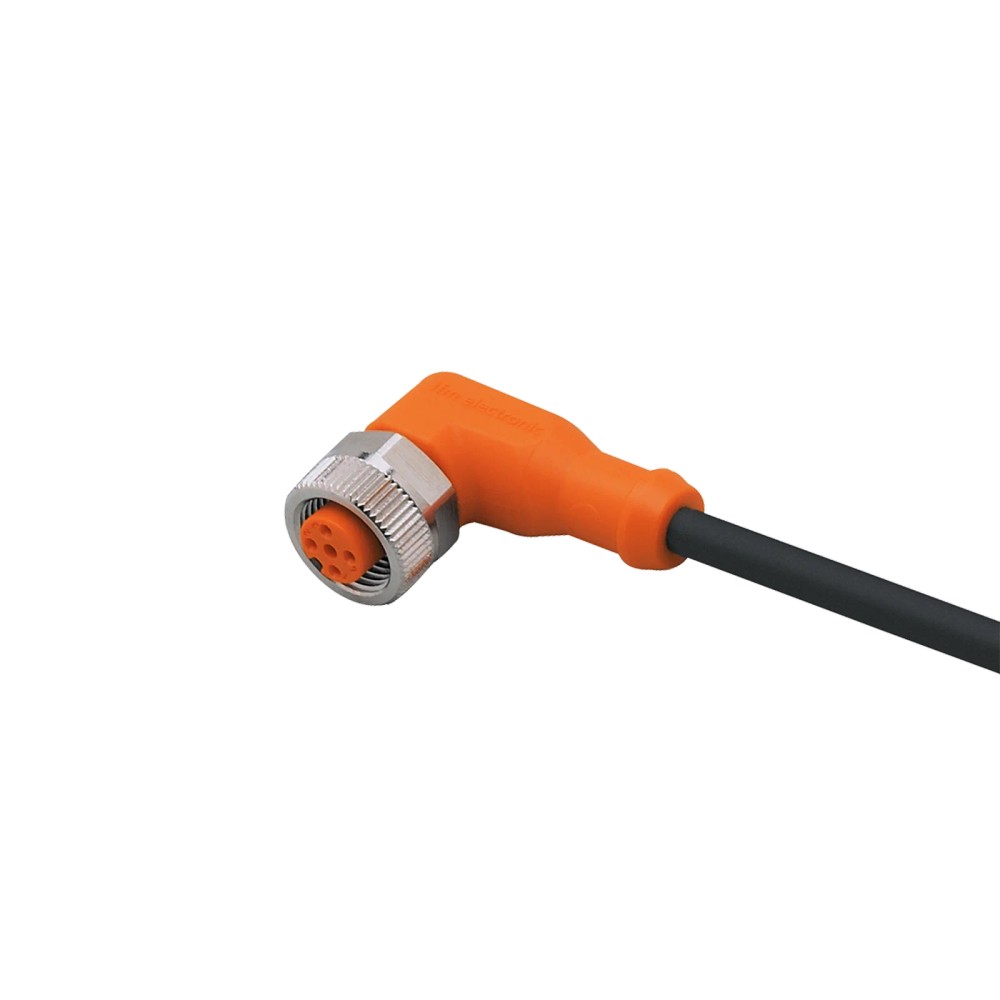

EVC423 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 15m PUR 5 Polos

Imagem meramente ilustrativa

R$ 369,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC423
EAN: 4021179264211
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVC423 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 15m PUR 5 Polos"

Destaques do Produto

Comprimento

15 m

Conector

Fêmea M12 angular, 5 polos, codificação A

Tensão de operação

Inferior a 60 V AC/DC

Capacidade de corrente

4 A total; 3 A total segundo UL

Revestimento do cabo

PUR, sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 angular ifm EVC423, 15 m, 5 polos, PUR

O ifm EVC423 é um cabo de conexão com conector fêmea M12 angular, destinado à ligação de dispositivos em sistemas industriais e de automação. Possui 15 m de cabo PUR, 5 polos com contatos dourados e tensão de operação inferior a 60 V AC/DC. O conjunto tem proteção IP 65, IP 67, IP 68 e IP 69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC423
Conector	Fêmea M12 angular, codificação A
Número de polos	5
Comprimento do cabo	15 m
Material do cabo	PUR, sem halogênio, preto
Tensão de operação	< 60 V AC/DC
Capacidade de corrente total	4 A; capacidade total UL: 3 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Conexão elétrica do cabo	5 x 0,34 mm²; diâmetro externo Ø 4,6 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos com interface fêmea M12 compatível mecanicamente, 5 polos e codificação A, desde que os requisitos elétricos estejam dentro dos limites do cabo.
Aplicações industriais e de automação; o cadastro do produto cita máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.
Instalações que demandem cabo de 15 m, conector angular e os graus de proteção informados, com montagem correta.

⚠ Considere outro se precisa de:

Não selecionar para tensão igual ou superior a 60 V AC/DC ou corrente total acima de 4 A; para uso sob UL, considerar o limite total de 3 A.
Não selecionar quando o equipamento exigir conector macho, outra codificação, quantidade diferente de polos ou geometria incompatível.
Não aplicar temperaturas ambientes acima de 90 °C; em condições cULus, o limite informado é 75 °C.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme indicado no cadastro do fabricante; respeite os limites elétricos e ambientais do cabo.
Conexão em máquinas-ferramenta, cenário listado na ficha. A adequação depende da compatibilidade do conector, do pinout e da instalação.
Aplicações com refrigerantes e lubrificantes, citadas na ficha; verificar as condições específicas de exposição e montagem no datasheet.
Em instalação móvel, considere o raio mínimo de flexão indicado e as condições de velocidade e aceleração publicadas. Não extrapole os valores de movimento para outras configurações sem validação.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular ifm EVC423, 15 m, 5 polos, PUR, verifique estes pontos:

Escolha o EVC423 quando

A aplicação exigir cabo de conexão de 15 m com conector fêmea M12 angular, 5 polos, codificação A, e os parâmetros de tensão e corrente permanecerem dentro dos limites informados.

Verifique antes de especificar

Confirme no equipamento o tipo e a codificação do conector, o pinout necessário, a corrente do circuito e as condições de montagem. O formato M12, por si só, não confirma compatibilidade elétrica.

Busque outra configuração quando

O sistema exigir conector macho, outra codificação ou quantidade de polos, comprimento diferente, tensão de 60 V AC/DC ou superior, ou corrente acima dos limites publicados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm	Identificação do fabricante na ficha do anúncio.
Modelo	EVC423	Código do produto.
Part number do anúncio	EVC423	Identificação indicada nos dados básicos do anúncio.
Part number do catálogo	ADOAH050MSS0015H05	Código adicional registrado no dataset de catálogo.
GTIN	4021179264211	Identificador comercial do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação funcional informada na ficha.
Categoria	Tecnologia de conexão / cabos de conexão	Classificação do produto no catálogo.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários listados no cadastro do produto.

Conexão elétrica
Tipo de conexão	1 x M12, angular, fêmea	Formato e gênero do soquete.
Codificação	A	Codificação indicada para o conector M12.
Número de contatos	5	Quantidade de contatos do soquete.
Material dos contatos	Dourado	Acabamento dos contatos informado pelo fabricante.
Tensão de operação	< 60 V AC/DC	Limite nominal publicado.
Capacidade de corrente total	4 A	Capacidade total indicada na ficha.
Capacidade de corrente total UL	3 A	Limite total indicado para condição UL.
Classe de proteção	II	Classificação indicada nos dados técnicos.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação por cor dos cinco condutores; não substitui a validação do pinout do equipamento.

Cabo
Comprimento	15 m	Comprimento total especificado.
Material do revestimento	PUR	Material do cabo informado na ficha.
Cor	Preto	Cor indicada para o cabo.
Diâmetro externo	Ø 4,6 mm	Dimensão informada para o cabo.
Seção e composição dos condutores	5 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica indicada para os condutores.
Sem halogênio	Sim	Característica declarada na ficha.
Sem silicone	Sim	Característica declarada na ficha.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro externo do cabo.
Ciclos de curvatura	> 5 Mio.	Valor de ciclos de curvatura informado pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada ao valor publicado; não generalizar para outras geometrias ou acelerações.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.

Materiais e construção do conector
Material do corpo do soquete	TPU, laranja	Material e cor indicados para o corpo do conector.
Material do invólucro	TPU	Material informado para o invólucro.
Material da porca de bloqueio	Latão, niquelado	Material e acabamento indicados para o bloqueio.
Material da vedação	FKM	Material da vedação do conector.
Torque de aperto	0,6...1,5 Nm	Faixa máxima de torque de aperto indicada; seguir a montagem do fabricante.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados; a proteção depende da montagem correta e das condições especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente cULus	Até 75 °C	Limite cULus indicado na ficha.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para condições climáticas de armazenamento.

Dados mecânicos e logísticos
Dimensões indicadas	26,5 x 15,5 x 36,5 mm	Dimensões registradas no dataset; consultar o desenho dimensional para identificar as cotas.
Peso	528 g	Peso do produto registrado no dataset de catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal registrada no cadastro.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A conexão é passiva por condutores; confirme o pinout requerido pelo dispositivo no datasheet.

Conexões

Elétrica Cabo com soquete fêmea M12 angular, codificação A, 5 contatos dourados; condutores BK (preto), BN (marrom), BU (azul), GY (cinza) e WH (branco). Cabo de 15 m, 5 x 0,34 mm², Ø 4,6 mm. Tensão de operação < 60 V AC/DC; capacidade de corrente total de 4 A e 3 A total segundo UL. A correspondência entre pinos e sinais deve ser validada com o esquema do dispositivo conectado.

Processo Conexão elétrica M12; não é uma conexão de processo para fluidos ou pressão. O conector é fêmea, angular, de codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 macho, codificação A, 5 polos e pinout elétrico correspondente	✓	A interface do cabo é fêmea M12 angular, codificação A, com 5 contatos. É necessário confirmar o pinout e os limites elétricos do dispositivo.
Equipamento que exige conector M12 fêmea ou conexão de processo mecânica	✗	O EVC423 termina em soquete fêmea e constitui uma conexão elétrica, não uma conexão de processo.
Circuito abaixo de 60 V AC/DC e dentro da capacidade de corrente publicada	✓	A ficha informa tensão inferior a 60 V AC/DC e capacidade total de 4 A; para condições UL, a capacidade total informada é 3 A.
Circuito de 60 V AC/DC ou mais, ou corrente acima do limite aplicável	✗	Essas condições excedem os limites publicados para o cabo.
Instalação em máquina-ferramenta ou aplicação industrial com refrigerantes e lubrificantes	✓	Esses cenários estão indicados na ficha do produto; a instalação ainda deve respeitar os limites ambientais e as condições de montagem.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular ifm EVC423, 15 m, 5 polos, PUR

Confirme que o dispositivo a conectar exige conector M12 macho compatível, codificação A e 5 polos; valide também o pinout elétrico no datasheet do dispositivo.
Verifique antes da montagem que a tensão e a corrente do circuito estão dentro dos limites aplicáveis ao cabo, incluindo o limite UL quando pertinente.
Posicione o conector angular sem torcer ou forçar o cabo, mantendo o raio de flexão mínimo especificado para aplicação flexível.
Acople e aperte a conexão dentro da faixa de torque indicada para o conector; evite apertar fora do intervalo publicado.
Encaminhe e fixe o cabo considerando o esforço de torção e as condições de movimento informadas na ficha.
Após a montagem, inspecione o acoplamento, a vedação e o roteamento do cabo; não presuma o grau de proteção se a conexão estiver incompleta ou incorretamente montada.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe alimentação ou sinal.	Possível incompatibilidade de pinout, contato sem acoplamento completo ou condutor interrompido.	Compare a atribuição de pinos do dispositivo com o esquema do fabricante e verifique continuidade dos condutores e assentamento do conector.
Interrupções de sinal quando o cabo se move.	Possível condutor danificado por flexão abaixo do raio mínimo, torção ou esforço mecânico inadequado.	Inspecione o trajeto e o raio de flexão; verifique continuidade enquanto movimenta cuidadosamente o cabo, sem exceder os limites especificados.
Umidade ou contaminação na conexão.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para o grau de proteção declarado.	Confira o estado da vedação, a limpeza das superfícies e o acoplamento correto; confirme a instalação conforme as instruções do fabricante.
A conexão não encaixa no dispositivo.	Diferença de gênero, codificação, número de polos ou geometria do conector.	Verifique se a interface do equipamento é M12 macho, codificação A e 5 polos; não force o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC423 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC423 e para que serve?

É um cabo de conexão ifm com soquete fêmea M12 angular, usado para conectar eletricamente dispositivos industriais. A ficha informa 15 m de comprimento e 5 polos.

Com quais conectores o EVC423 pode ser conectado?

A interface é um soquete fêmea M12 angular, codificação A, de 5 contatos. Confirme que o equipamento possui conector macho correspondente e que o pinout é compatível.

O que vem junto com o produto?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. O produto é o cabo de conexão descrito no anúncio.

Este cabo serve para ligar equipamentos que exigem conector M12 fêmea?

Não diretamente: o EVC423 termina em soquete fêmea. Para acoplamento, o equipamento precisa apresentar a interface complementar compatível.

Posso usar o EVC423 em circuitos acima de 60 V AC/DC ou acima de 4 A?

A ficha especifica tensão de operação inferior a 60 V AC/DC e capacidade total de 4 A, ou 3 A total em condição UL. Não selecione o cabo para exceder esses limites.

O dispositivo está sem sinal; devo trocar o cabo?

Não necessariamente. Antes de substituir, confira o pinout do dispositivo, o acoplamento do M12 e a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; o que verificar?

Inspecione o cabo quanto a danos e confira se o raio de flexão e as condições de movimento respeitam os dados técnicos. Uma falha de continuidade pode indicar dano no condutor.

Devo comprar o cabo completo ou procurar uma versão com outro comprimento?

O EVC423 fornecido tem 15 m. Se a instalação exigir outro comprimento, selecione uma versão cuja ficha confirme o comprimento e a configuração de conector necessários.

Que cuidados devo ter ao instalar o conector angular?

Confirme o alinhamento e o pinout antes de acoplar, evite torcer o cabo e aperte dentro da faixa de torque publicada. Consulte o datasheet para as instruções completas.

Como verifico a procedência e as instruções técnicas do EVC423?

O anúncio identifica o fabricante como ifm e disponibiliza a ficha técnica oficial do EVC423. Consulte esse documento para confirmar dados e condições de instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico do conector M12 que ajuda a identificar a configuração da interface; não confirma por si só a compatibilidade elétrica. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, condicionada à montagem adequada. (Ref.: IP 65, IP 67, IP 68, IP 69K)

PUR

Material indicado para o revestimento do cabo de conexão. (Ref.: material do cabo PUR)

Raio de flexão

Limite geométrico de curvatura indicado para evitar curvar o cabo abaixo do mínimo especificado em aplicação flexível. (Ref.: mínimo 10 x diâmetro do cabo)

Codificação por cores dos condutores

Identificação visual dos fios do cabo; a função elétrica de cada pino deve ser confirmada no esquema aplicável. (Ref.: BK, BN, BU, GY e WH)
