Cabo de Ligação IFM EVC412 10m

Pré-visualizar: EVC412 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR IP69K M8/M12

EVC412 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR IP69K M8/M12

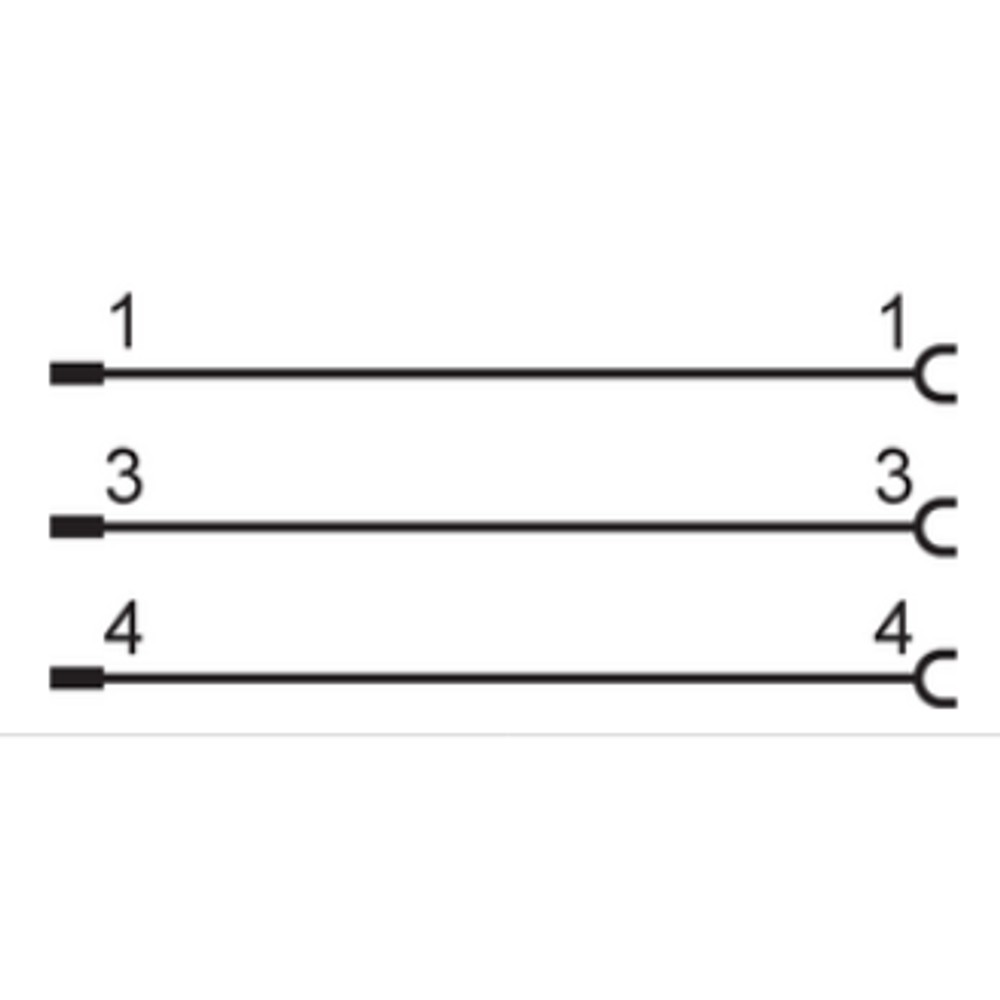

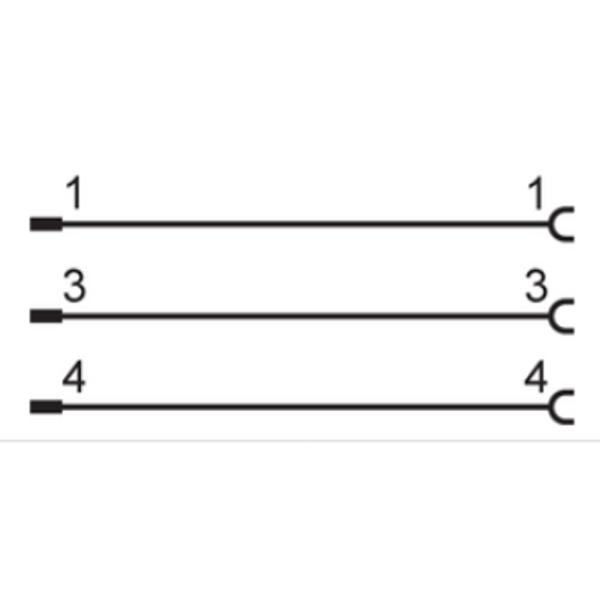

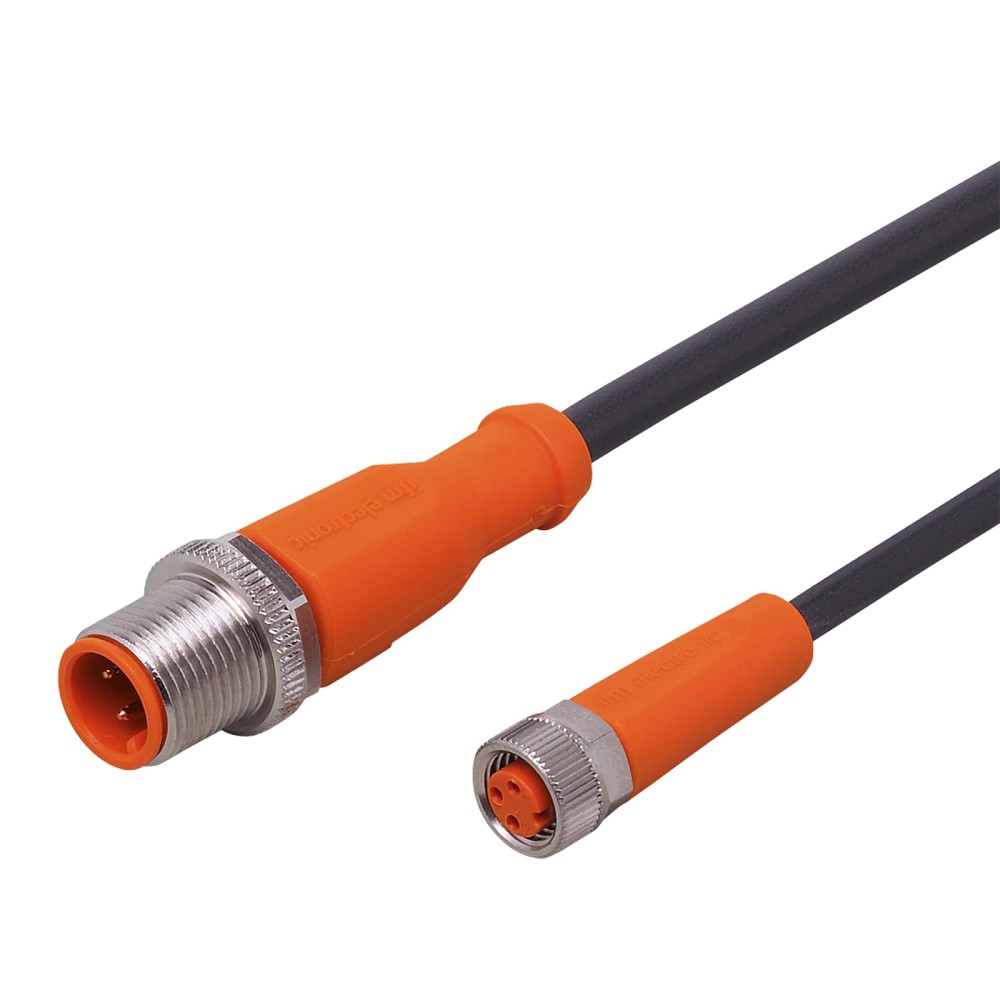

Imagem meramente ilustrativa

R$ 397,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC412
EAN: 4021179260091
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC412 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR IP69K M8/M12"

Destaques do Produto

Comprimento

10 m

Configuração de conexão

M8 reto / M12 reto, ambos com codificação A

Número de contatos

3 por conexão

Limite elétrico

< 50 V AC / < 60 V DC; até 3 A

Condições ambientais

-25...90 °C; graus de proteção IP65, IP67, IP68 e IP69K

Material e composição

PUR; sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC412, 10 m, PUR, M8 reto para M12 reto, IP65/IP67/IP68/IP69K

O IFM EVC412 é um cabo de ligação de 10 m para conectar equipamentos com interface M8 e M12 de codificação A. Possui conectores retos com três contatos dourados e revestimento em PUR. É indicado para aplicações industriais dentro dos limites elétricos, ambientais e de proteção informados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC412
Comprimento	10 m
Conexões	Soquete M8 reto e conector M12 reto; codificação A
Contatos	3 em cada conexão, dourados
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga	3 A
Proteção	IP65, IP67, IP68 e IP69K
Revestimento do cabo	PUR, preto, Ø 4,3 mm
Temperatura ambiente	-25...90 °C
Peso	315,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre equipamentos que disponham de interfaces correspondentes: soquete M8 reto e conector M12 reto, ambos com codificação A e três contatos.
Aplicações industriais e de automação industrial, incluindo máquinas-ferramenta e usos com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Instalações cuja tensão, corrente, temperatura e condições de proteção estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conexão diferente de M8/M12 reto com codificação A, ou número de contatos diferente de três.
Não utilizar acima dos limites elétricos especificados: < 50 V AC, < 60 V DC e capacidade de carga de 3 A.
Não presumir compatibilidade com protocolos, pinagens funcionais ou dispositivos específicos sem confirmação nos documentos do equipamento conectado.

APLICAÇÕES E USO

Uso em aplicações industriais e de automação industrial, conforme indicado na ficha do produto.
Conexão em máquinas-ferramenta, incluindo aplicações com refrigerantes e lubrificantes mencionadas pelo fabricante.
A operação deve respeitar a faixa de temperatura ambiente de -25...90 °C e os limites elétricos informados.
Os graus de proteção declarados não dispensam a instalação correta dos conectores; consulte o datasheet para as condições de aplicação.
A ficha não identifica protocolo nem pinagem funcional. A aplicação em um circuito específico exige conferência com a documentação dos dispositivos.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC412, 10 m, PUR, M8 reto para M12 reto, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC412 quando

A instalação exigir 10 m de cabo com soquete M8 reto e conector M12 reto, codificação A, três contatos, revestimento PUR e operação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

A interface requerida não corresponder a M8/M12 reto, codificação A e três contatos, ou quando o comprimento necessário for diferente de 10 m. A ficha não identifica modelos alternativos; confirme a configuração necessária no catálogo IFM.

Confirme a aplicação antes da conexão

A compatibilidade mecânica dos conectores não confirma por si só a compatibilidade elétrica ou de sinal. Compare a pinagem e os requisitos dos equipamentos com o datasheet e a documentação dos dispositivos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação	Categoria do produto informada na ficha.
Fabricante	ifm	Marca informada para o produto.
Modelo / SKU / Part Number	EVC412	Identificação do produto no anúncio.
GTIN	4021179260091	Código de identificação comercial informado.
Designação de modelo	VDOGF030MSS0010H03STGH030MSS	Designação técnica apresentada nos dados do produto.
Aplicações indicadas	Aplicações industriais e de automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de uso informados na ficha do produto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de operação especificados.
Capacidade de carga	3 A	Capacidade de carga total informada.
Classe de proteção	III	Classe indicada nos dados técnicos.
Condutores	3 × 0,34 mm² (42 × Ø 0,1 mm)	Constituição do cabo informada na ficha.

Conexões elétricas

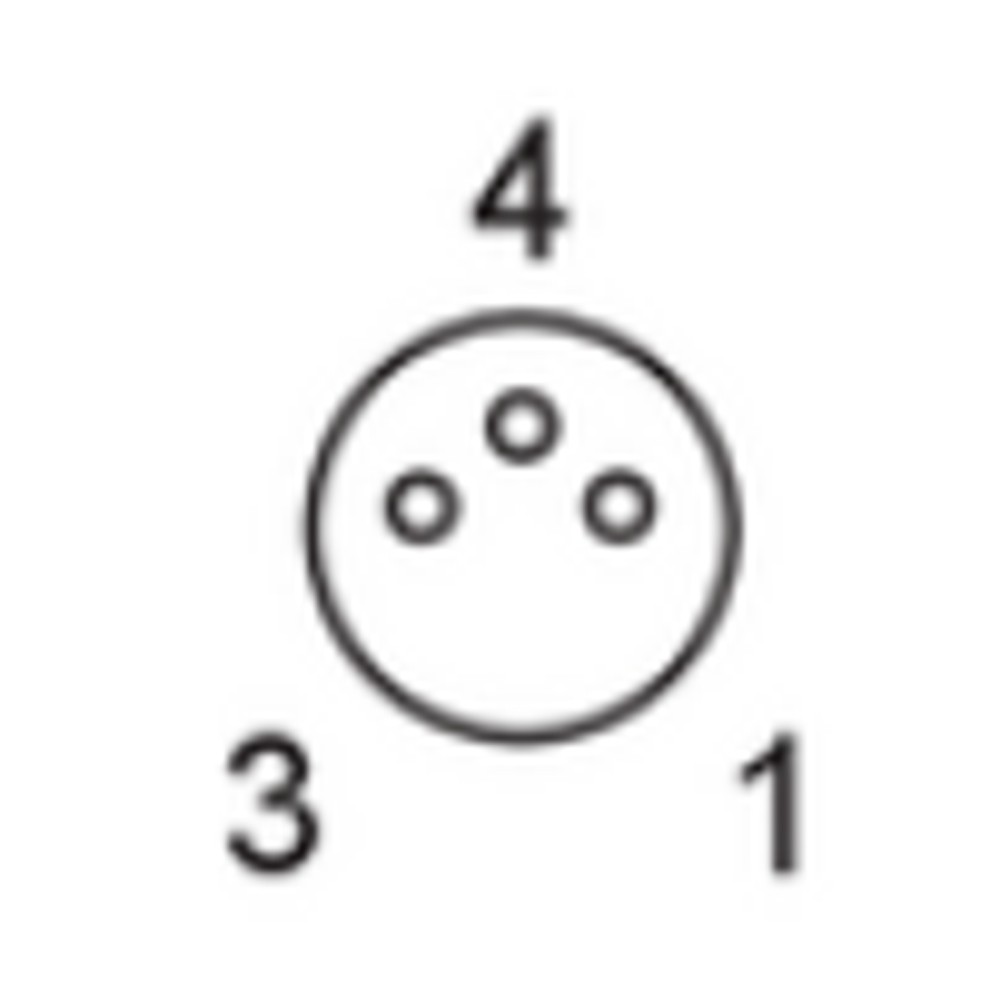

Soquete	1 × M8, reto; codificação A; 3 contatos dourados	Lado do soquete. Corpo em TPU laranja, bloqueio em latão niquelado e vedação em FKM.
Torque máximo de aperto do soquete	0,3...0,5 Nm	Faixa informada para o bloqueio do soquete.

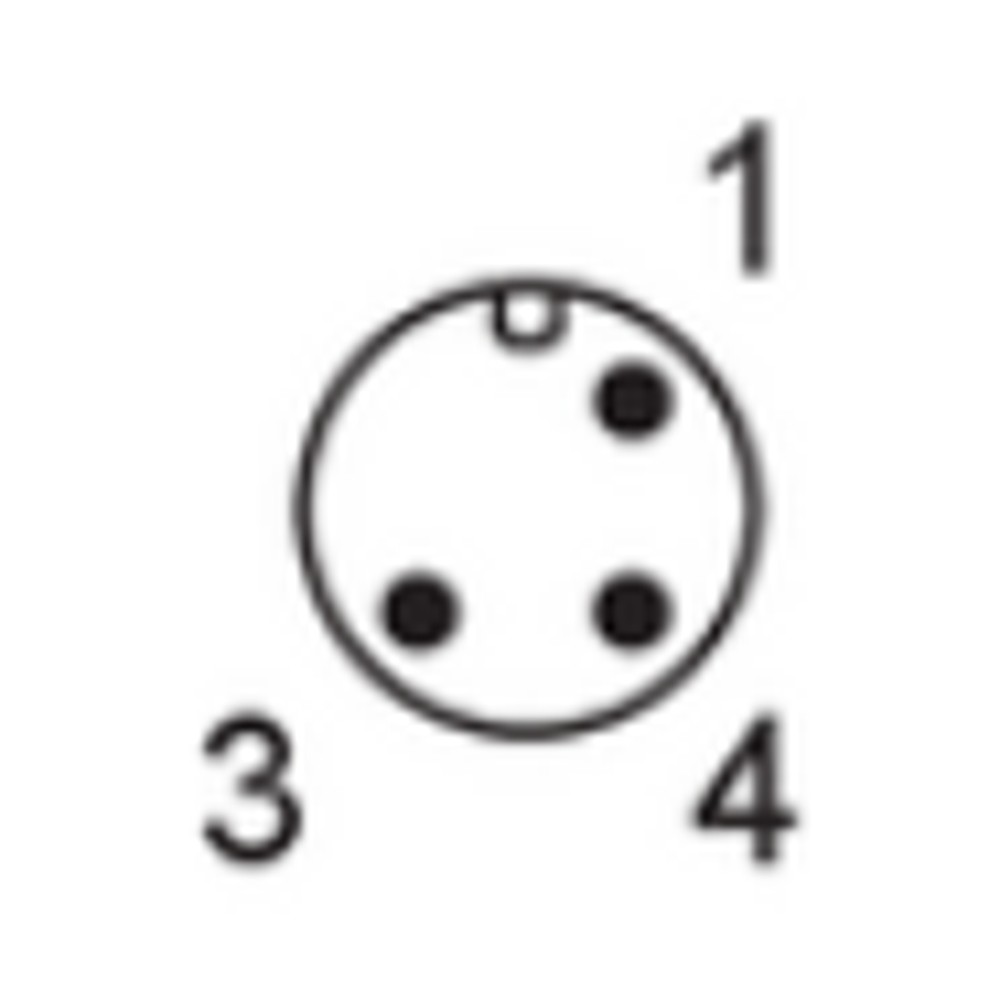

Conector	1 × M12, reto; codificação A; 3 contatos dourados	Lado do conector. Corpo em TPU laranja e bloqueio em latão niquelado.
Torque máximo de aperto do conector	0,6...1,5 Nm	Faixa informada para o bloqueio do conector.
Pinagem funcional / protocolo	Não especificados nos dados fornecidos	Confirmar no datasheet e na documentação dos equipamentos conectados.

Dados mecânicos
Comprimento do cabo	10 m	Comprimento nominal informado.
Material do revestimento	PUR	Material do revestimento do cabo.
Cor e diâmetro do cabo	Preto; Ø 4,3 mm	Características dimensionais e de identificação informadas.
Material do invólucro	TPU	Material informado para os corpos dos conectores.
Material da porca / bloqueio	Latão, niquelado	Material informado para os elementos de bloqueio.
Material da vedação	FKM	Material de vedação indicado para a conexão M8.
Contatos	Banhados a ouro	Característica dos contatos de ambas as conexões.
Peso	315,7 g	Peso informado nos dados técnicos do produto.
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura; não especifica raio de curvatura.
Esforço de torção	± 180 °/m	Valor de torção informado por metro.

Condições ambientais e proteção
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados na ficha; observar as condições de instalação e uso do fabricante.
Sem silicone	Sim	Característica de composição indicada.
Sem halogênio	Sim	Característica de composição indicada.

Dados comerciais e classificação
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de protocolo deve ser confirmada nos documentos dos equipamentos conectados.

Conexões

Elétrica Cabo com três condutores de 0,34 mm² (42 × Ø 0,1 mm); tensão de operação < 50 V AC / < 60 V DC e capacidade de carga de 3 A. Os conectores têm três contatos dourados e codificação A. A pinagem funcional não está detalhada nos dados fornecidos e deve ser verificada no datasheet e nos dispositivos conectados.

Processo Não se aplica como conexão de processo. Conexões elétricas: um soquete M8 reto e um conector M12 reto, ambos de codificação A, com três contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com soquete compatível com conector M12 reto, codificação A e três contatos, e interface correspondente para o soquete M8 do cabo	✓	A configuração informada do cabo é M8 reto para M12 reto, codificação A, com três contatos em cada conexão. A pinagem elétrica ainda deve ser comparada com a documentação dos equipamentos.
Circuito dentro dos limites de tensão e corrente especificados	✓	A ficha informa tensão de operação inferior a 50 V AC e inferior a 60 V DC, além de capacidade de carga de 3 A.
Equipamento que requer protocolo ou pinagem não confirmados na documentação	✗	A ficha não identifica protocolo nem atribuição funcional dos contatos. A compatibilidade não pode ser confirmada somente pela forma ou codificação dos conectores.
Aplicação que excede os limites elétricos ou a faixa de temperatura ambiente especificada	✗	Os dados informados limitam a operação a < 50 V AC, < 60 V DC, 3 A e temperatura ambiente de -25...90 °C.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC412, 10 m, PUR, M8 reto para M12 reto, IP65/IP67/IP68/IP69K

Confirme que as interfaces dos equipamentos correspondem ao soquete M8 e ao conector M12 retos, ambos com codificação A e três contatos.
Desenergize o circuito e verifique se os requisitos de tensão e corrente estão dentro dos limites especificados para o cabo.
Compare a pinagem funcional do cabo com a documentação dos equipamentos; não deduza a função dos contatos apenas pela codificação ou formato.
Inspecione conectores, contatos e vedação antes da montagem; não utilize componentes com danos visíveis.
Alinhe os conectores sem forçar o acoplamento e aperte os bloqueios respeitando as faixas de torque indicadas para cada lado.
Após a conexão, confira o assentamento e a condição de instalação antes de energizar; consulte o datasheet para as condições de proteção e uso.

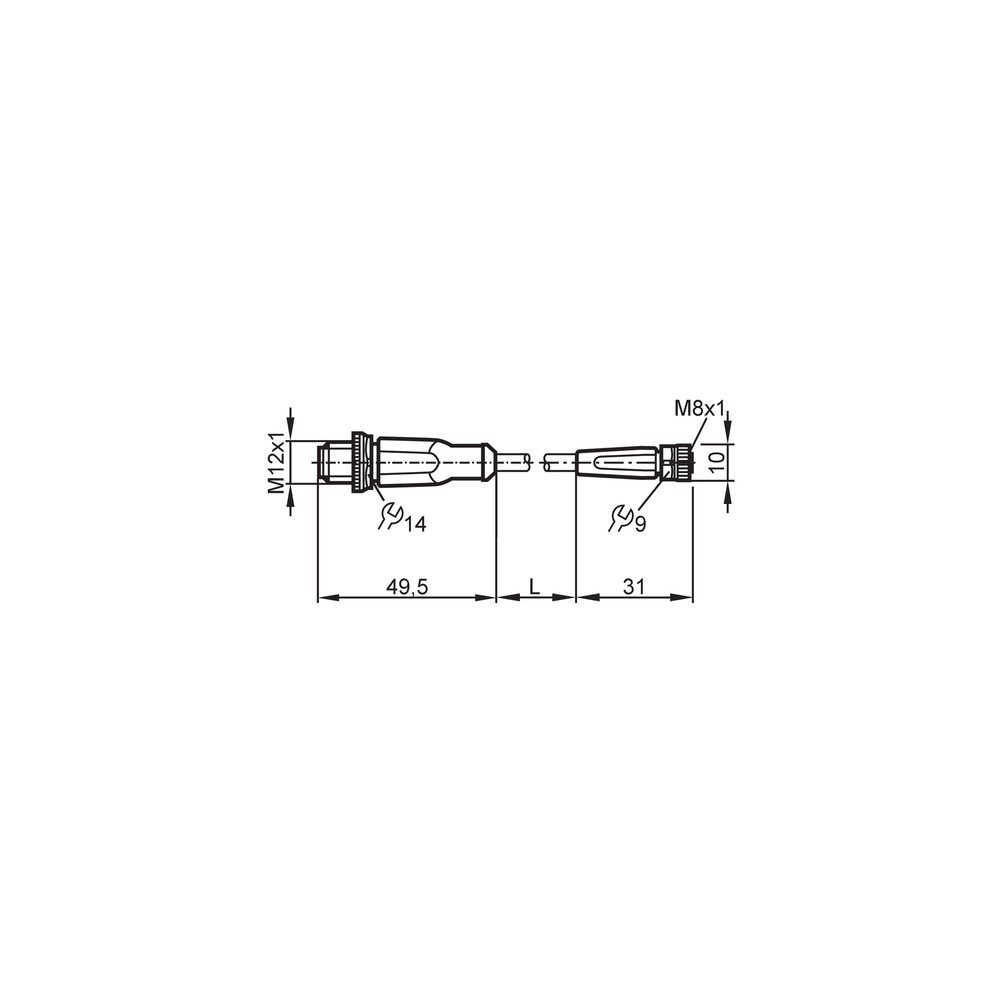

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera após a conexão.	Possível divergência de pinagem funcional, conexão incompleta ou incompatibilidade elétrica entre os equipamentos.	Desenergize o circuito, confira o assentamento dos conectores e compare a pinagem e os requisitos elétricos com a documentação dos dois equipamentos.
Interrupções ou funcionamento intermitente durante a operação.	Possível conexão solta, contato danificado ou cabo submetido a esforço mecânico.	Inspecione bloqueios, contatos e revestimento ao longo do cabo; confirme a montagem e compare o esforço de instalação com os dados técnicos.
Umidade ou contaminação observada na região de conexão.	Possível acoplamento incompleto, vedação danificada ou instalação fora das condições especificadas.	Verifique visualmente o assentamento e a condição da vedação e consulte o datasheet para as condições aplicáveis aos graus de proteção declarados.
A conexão não acopla ou o bloqueio não aperta corretamente.	Possível divergência de formato, codificação ou alinhamento entre a interface do equipamento e o conector.	Confirme o tipo de interface, a codificação A e o alinhamento; não force a montagem se as conexões não corresponderem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC412 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVC412 e para que serve?

É um cabo de ligação para conectar equipamentos com interfaces M8 e M12 compatíveis. A ficha o indica para aplicações industriais e de automação industrial.

Quais são as conexões e quantos contatos o cabo tem?

O EVC412 tem um soquete M8 reto e um conector M12 reto, ambos com codificação A e três contatos dourados. A pinagem funcional deve ser conferida na documentação dos equipamentos.

O cabo inclui algum acessório?

A ficha informa uma peça por embalagem, mas não lista acessórios inclusos. Portanto, não há acessórios adicionais identificados nos dados fornecidos.

Esse cabo serve para uma interface com outra codificação ou quantidade de contatos?

A ficha especifica conexões de codificação A com três contatos. Para outra codificação ou quantidade de contatos, confirme uma configuração correspondente no catálogo do fabricante.

Posso usar o EVC412 acima de 60 V DC ou 3 A?

Não, os dados informam operação abaixo de 60 V DC e capacidade de carga de 3 A. Não exceda esses limites.

Os conectores M8 e M12 garantem compatibilidade com qualquer equipamento que tenha essas interfaces?

Não. O formato compatível não confirma a pinagem funcional nem o protocolo; compare os requisitos elétricos e a atribuição dos contatos na documentação dos equipamentos.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Verifique se os conectores estão totalmente acoplados e se a pinagem corresponde à documentação dos dispositivos. Confirme também que tensão e corrente estão dentro dos limites do cabo antes de substituir qualquer componente.

O cabo apresenta funcionamento intermitente; devo trocá-lo?

Antes da troca, inspecione o cabo, os contatos e os bloqueios para identificar danos ou conexão solta. Confira também se há esforço mecânico e se a instalação corresponde às condições especificadas.

Devo comprar este cabo ou procurar outro comprimento?

Escolha o EVC412 quando a instalação exigir a configuração M8/M12 descrita e 10 m de comprimento. Se o comprimento necessário for diferente, confirme no catálogo IFM uma versão com a dimensão requerida.

Que cuidados devo ter ao instalar os conectores?

Alinhe as conexões sem forçar o acoplamento e respeite as faixas de torque indicadas: 0,3...0,5 Nm no soquete e 0,6...1,5 Nm no conector. Confirme a pinagem nos documentos dos equipamentos antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração dos conectores indicada para as conexões M8 e M12 do cabo.

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de agentes externos, conforme condições de ensaio e instalação.

PUR

Material especificado para o revestimento do cabo.

Torque de aperto

Força rotacional especificada para o aperto dos bloqueios das conexões.

Esforço de torção

Valor de torção por metro informado para o cabo; não equivale a uma especificação de raio de curvatura.
