Cabo de Conexão Fêmea M8 IFM EVC387 15m PUR

Pré-visualizar: EVC387 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 15m PUR IP69K

EVC387 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 15m PUR IP69K

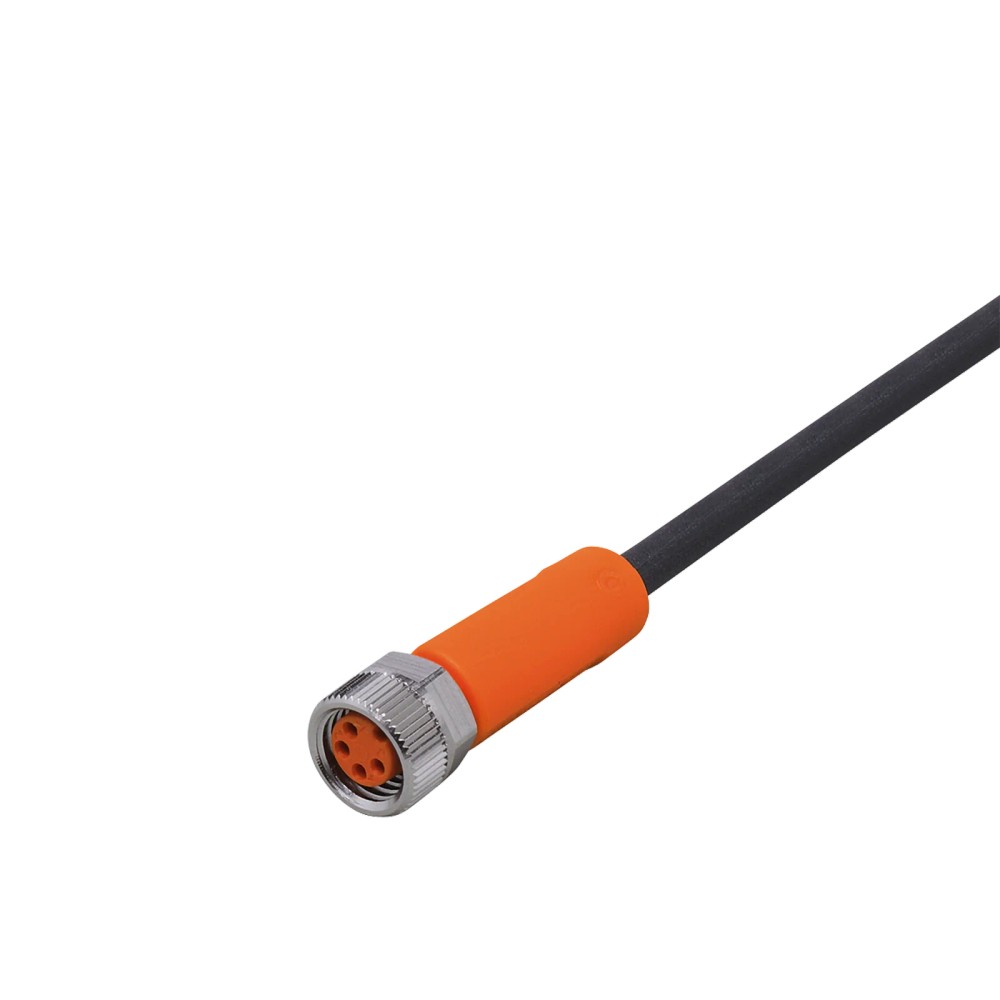

Imagem meramente ilustrativa

R$ 319,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC387
EAN: 4021179251297
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVC387 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 15m PUR IP69K"

Destaques do Produto

Tipo de conector

Fêmea M8, reto, codificação A

Número de contatos

Comprimento

15 m

Material do cabo

PUR

Limite elétrico

< 50 V AC / < 60 V DC; carga total de 3 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC387, conector fêmea M8 reto, 4 polos, 15 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC387 é um cabo de conexão de 15 m com conector fêmea M8 reto, destinado à conexão de componentes em aplicações industriais. Possui cabo em PUR sem silicone e sem halogênio, com contatos dourados e proteção IP65, IP67, IP68 e IP69K. A conexão elétrica é especificada para menos de 50 V AC ou menos de 60 V DC, com capacidade de carga total de 3 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC387
Conector	Fêmea M8, reto, codificação A, 4 contatos
Comprimento do cabo	15 m
Material do cabo	PUR, preto, sem halogênio; diâmetro de 3,7 mm
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Contatos	4 contatos dourados
Temperatura ambiente	-25…90 °C; cULus: até 80 °C
Peso	318,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface compatível com conector M8 fêmea, reto, codificação A e 4 contatos.
Aplicações industriais e de automação industrial descritas pelo fabricante.
Aplicações em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes, respeitando as condições elétricas, ambientais e de instalação especificadas.

⚠ Considere outro se precisa de:

Não utilizar em circuitos acima dos limites especificados: menos de 50 V AC ou menos de 60 V DC, e carga total máxima declarada de 3 A.
Não selecionar para uma interface que exija conector diferente de M8 fêmea reto, codificação A, ou quantidade de contatos diferente de 4.
Não exceder a temperatura ambiente indicada; para cULus, a ficha limita a temperatura a 80 °C.

APLICAÇÕES E USO

Aplicação industrial e automação industrial: uso como cabo de conexão entre equipamentos com interfaces elétricas e mecânicas compatíveis; a pinagem do dispositivo deve ser conferida antes da ligação.
Máquinas-ferramentas: uso indicado no cadastro do produto, inclusive em aplicações associadas a refrigerantes e lubrificantes; respeitar as condições de instalação e os limites ambientais especificados.
Aplicações com deslocamento: a ficha declara tolerância a dobras e deslocamentos, ciclos de curvatura superiores a 5 milhões e velocidade máxima de 3,3 m/s na condição horizontal de 5 m e aceleração máxima de 5 m/s². Esses valores não substituem a validação das condições reais da instalação.
Possibilidade a validar: outras aplicações com conector M8 podem ser consideradas somente após confirmar codificação, número de contatos, pinagem, tensão, corrente e requisitos ambientais. A ficha não comprova compatibilidade com protocolos específicos.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC387, conector fêmea M8 reto, 4 polos, 15 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC387 quando

A aplicação exigir um cabo de 15 m com conector M8 fêmea reto, codificação A, 4 contatos, condutores de 0,25 mm² e revestimento PUR, dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro tipo de conector, codificação, número de contatos, comprimento ou especificação elétrica. Confirme a pinagem e a atribuição dos contatos no datasheet do equipamento conectado antes da instalação; a ficha deste cabo não informa protocolos de comunicação.

ESPECIFICAÇÕES TÉCNICAS

Conexão elétrica
Produto	Cabo de conexão com conector fêmea	Tipo de produto indicado na ficha.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no cadastro do produto.
Modelo, SKU e código do artigo	EVC387	Identificação do produto.
Part number	ADOGF040MSS0015H04	Código de peça informado no cadastro do catálogo.
GTIN	4021179251297	Identificador comercial informado no anúncio.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	318,3 g	Massa informada no cadastro do produto.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Conexão elétrica
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados na ficha.
Capacidade de carga total	3 A	Capacidade total indicada; não exceder esse valor.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Contatos	4, dourados	Quantidade e acabamento dos contatos no conector.

Dados mecânicos
Comprimento	15 m	Comprimento total especificado para o cabo.
Material do revestimento	PUR	Material informado para o cabo.
Cor do cabo	Preto	Cor indicada na especificação da conexão do cabo.
Diâmetro do cabo	3,7 mm	Dimensão externa indicada para o cabo.
Seção e composição dos condutores	4 × 0,25 mm²; cada condutor com 32 × Ø 0,1 mm	Construção dos condutores conforme ficha.
Isento de halogênio	Sim	Característica declarada para o cabo.
Isento de silicone	Sim	Característica declarada para o produto.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor informada; a ficha não associa cada cor a um pino ou sinal.

Dados mecânicos
Tipo de conector	1 × M8, fêmea, reto	Configuração do conector indicada na ficha.
Codificação	A	Codificação mecânica indicada para o conector.
Material do corpo	TPU, laranja	Material e cor especificados para o corpo do conector.
Material da porca / bloqueio	Latão niquelado	Material informado para o elemento de bloqueio.
Material da vedação	FKM	Material da vedação declarado.
Torque máximo de aperto	0,3…0,5 Nm	Faixa de torque indicada para o conector.

Dados mecânicos
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas na ficha; a proteção depende da montagem correta e das condições de ensaio correspondentes.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para aplicações com movimento.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; condições específicas de ensaio não detalhadas no contexto.
Esforço de torção	± 180 °/m	Esforço de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite informado para a condição de deslocamento descrita.
Raio de curvatura em aplicação flexível	Mín. 10 × diâmetro do cabo	Raio mínimo relativo ao diâmetro externo do cabo para aplicação flexível.

Condições ambientais
Temperatura ambiente	-25…90 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente em movimento	-25…90 °C	Faixa informada para condição móvel.
Limite de temperatura cULus	Até 80 °C	Limite indicado no aviso de temperatura para cULus.
Temperatura de armazenamento	-25…55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10…100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática de armazenamento indicada na ficha.

Área de aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes	Cenários descritos no cadastro do fabricante.

Dados mecânicos
Dimensões cadastradas	10 × 10 × 31 mm	Dimensão informada no cadastro; consultar o desenho dimensional para identificar a referência e a geometria representadas.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade deve ser confirmada pela interface elétrica e pela pinagem do dispositivo conectado.

Conexões

Elétrica Cabo de 15 m em PUR, com 4 condutores de 0,25 mm²; tensão de operação < 50 V AC / < 60 V DC e capacidade de carga total de 3 A. Conector M8 fêmea reto, codificação A, com 4 contatos dourados. Cores informadas: BK = preto, BN = marrom, BU = azul, WH = branco. A ficha não fornece a atribuição de cada contato a sinais ou alimentação.

Processo Não possui conexão de processo indicada; trata-se de um cabo de conexão elétrica com conector M8 fêmea.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M8 macho reto, codificação A, 4 contatos, cuja pinagem e requisitos elétricos correspondam ao cabo.	✓	A ficha especifica conector fêmea M8 reto, codificação A, com 4 contatos. A compatibilidade elétrica e a pinagem do dispositivo devem ser verificadas separadamente.
Circuito dentro dos limites de tensão declarados e com carga total de até 3 A.	✓	Os limites informados são < 50 V AC, < 60 V DC e capacidade de carga total de 3 A.
Dispositivo que exige protocolo de comunicação específico, mas cuja compatibilidade de sinais não foi confirmada.	✗	A ficha do EVC387 não declara protocolos nem a atribuição dos contatos a sinais; não é possível confirmar compatibilidade apenas pelo tipo de conector.
Aplicação que exige tensão superior aos limites declarados ou corrente total acima de 3 A.	✗	A aplicação excede os limites elétricos informados para o cabo.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC387, conector fêmea M8 reto, 4 polos, 15 m, PUR, IP65/IP67/IP68/IP69K

Confirme que a interface do equipamento é compatível com conector M8 fêmea reto, codificação A e 4 contatos; verifique também a pinagem do equipamento no respectivo documento técnico.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Planeje o percurso para evitar tração, esmagamento e torção além do esforço especificado; em aplicação flexível, respeite raio mínimo de curvatura de 10 × o diâmetro do cabo.
Conecte o acoplamento sem forçar o alinhamento e aperte respeitando o torque máximo indicado de 0,3…0,5 Nm.
Verifique a vedação e a montagem do conector quando a aplicação exigir as classes de proteção declaradas; as condições de proteção dependem da conexão corretamente montada.
Antes de energizar, confira continuidade, identificação dos condutores e limites do circuito: < 50 V AC / < 60 V DC e carga total de 3 A.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não transmite sinal.	Conector não totalmente acoplado, circuito sem alimentação ou pinagem incompatível com o dispositivo.	Desenergize o circuito, confira o acoplamento e compare a pinagem e a alimentação com o datasheet do equipamento conectado; não deduza a função dos pinos apenas pelas cores dos fios.
Intermitência durante o movimento do cabo.	Raio de curvatura menor que o mínimo especificado, tração, torção ou percurso que excede as condições de movimento declaradas.	Inspecione o trajeto e verifique se, em aplicação flexível, o raio é de pelo menos 10 × o diâmetro do cabo; compare velocidade e aceleração com as condições especificadas.
Umidade ou contaminantes aparecem na conexão.	Acoplamento ou vedação incorretos, ou uso fora das condições associadas à proteção IP declarada.	Inspecione a interface e a vedação, confirme que a conexão está corretamente montada e verifique as condições de exposição previstas para a aplicação.
Aquecimento ou falha elétrica no circuito conectado.	Tensão ou carga total acima dos limites declarados, ou conexão elétrica inadequada.	Meça a tensão e a corrente do circuito e confirme que permanecem abaixo dos limites informados; verifique também o estado dos contatos e a compatibilidade da pinagem.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC387 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC387 e com que tipo de conexão ele trabalha?

É um cabo de conexão de 15 m com conector fêmea M8 reto, codificação A e 4 contatos. A compatibilidade depende também da pinagem e dos requisitos elétricos do dispositivo conectado.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados no contexto do produto.

Este cabo serve para qualquer equipamento com conector M8?

Não é possível confirmar apenas pelo formato M8: a ficha especifica codificação A e 4 contatos. Verifique também a pinagem e os requisitos elétricos do equipamento.

Posso usar o EVC387 em um circuito acima de 50 V AC ou 60 V DC?

Não; a ficha especifica tensão de operação inferior a 50 V AC ou inferior a 60 V DC. Também declara capacidade de carga total de 3 A.

Serve para ligar um equipamento com conector de outra codificação ou com quantidade diferente de contatos?

A ficha especifica conector M8 fêmea reto, codificação A, com 4 contatos. Não confirma compatibilidade mecânica com outras codificações ou configurações de contatos.

O cabo funciona com qualquer protocolo de comunicação?

A ficha não declara protocolos de comunicação nem a atribuição dos contatos a sinais. Confirme a compatibilidade elétrica e a pinagem com os documentos do dispositivo conectado.

O equipamento parou de funcionar depois de conectar o cabo; o que verifico antes de substituí-lo?

Confira se o conector está completamente acoplado e se a pinagem e a alimentação correspondem ao equipamento. Meça a tensão do circuito e verifique continuidade antes de concluir que o cabo está defeituoso.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Verifique se o cabo está sendo dobrado abaixo do raio mínimo de 10 × o diâmetro ou submetido a tração e torção excessivas. Inspecione também o conector e o percurso em busca de danos.

Como instalar o conector sem comprometer a conexão?

Alinhe o acoplamento sem forçar e respeite o torque máximo especificado de 0,3…0,5 Nm. Desenergize o circuito durante a conexão e confirme a pinagem antes de ligar.

É melhor comprar o cabo completo ou procurar conectores e cabo avulsos?

O EVC387 é fornecido como um cabo de conexão de 15 m com conector fêmea M8. Se a instalação exigir outro comprimento, conector ou configuração elétrica, selecione uma referência que corresponda a esses requisitos.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para o conector M8; deve corresponder à interface do dispositivo conectado (Ref.: codificação A).

PUR

Material especificado para o revestimento do cabo (Ref.: material do revestimento PUR).

IP69K

Grau de proteção declarado para o produto; a aplicação depende da montagem correta e das condições de exposição (Ref.: grau de proteção IP65, IP67, IP68 e IP69K).

Raio de curvatura

Raio mínimo recomendado pela ficha para aplicação flexível, calculado em relação ao diâmetro do cabo (Ref.: mínimo de 10 × diâmetro do cabo).

Carga total

Capacidade de corrente total indicada para a conexão; deve ser respeitada no circuito (Ref.: capacidade de carga total de 3 A).
