Cabo de Conexão IFM EVC384 3m

Pré-visualizar: EVC384 IFM - Cabo de Conexão IFM Automação Industrial 3m, PUR, IP69K

EVC384 IFM - Cabo de Conexão IFM Automação Industrial 3m, PUR, IP69K

Imagem meramente ilustrativa

R$ 183,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC384
EAN: 4021179251266
NCM do produto: 85444200

Destaques do Produto Conexão M12...mais

Fechar menu

Saiba mais sobre: "EVC384 IFM - Cabo de Conexão IFM Automação Industrial 3m, PUR, IP69K"

Destaques do Produto

Conexão

M12

Comprimento

3 m

Material

PUR

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

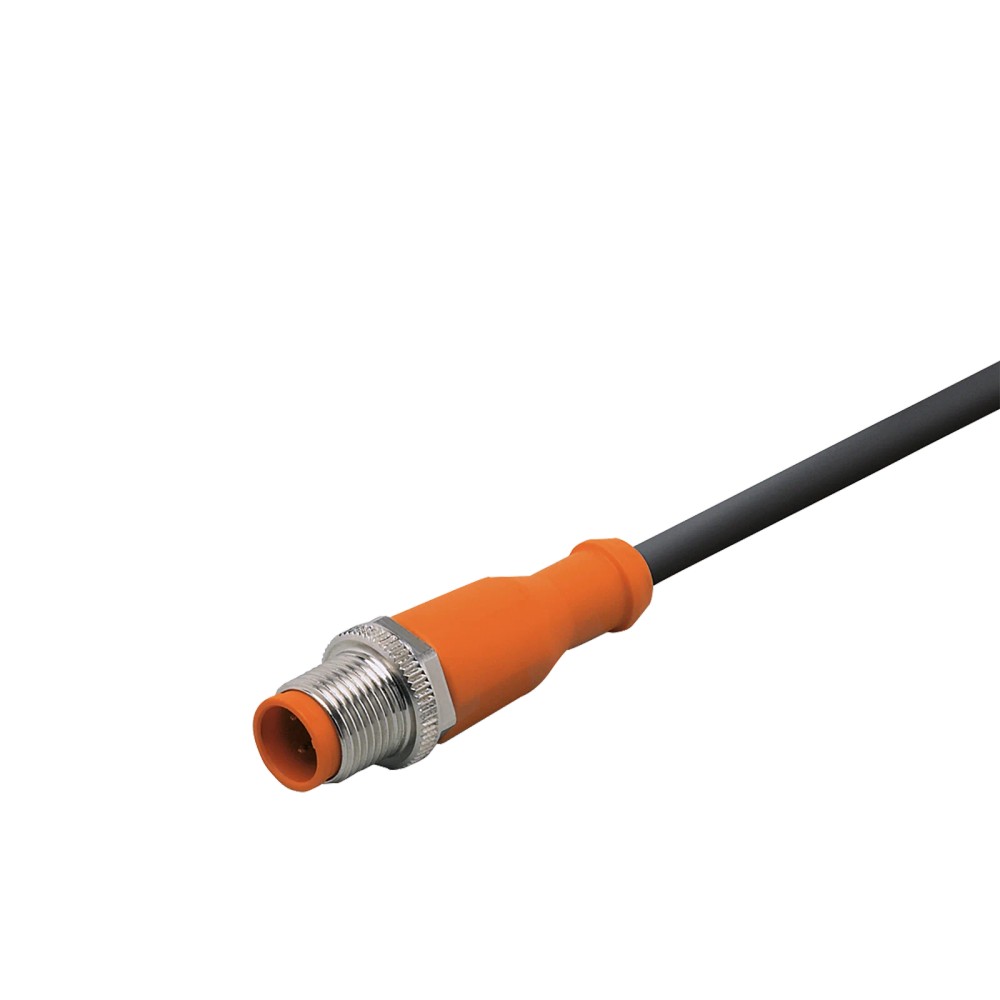

Sobre o Cabo de Conexão IFM EVC384 - M12, 3 metros, PUR, IP69K

O EVC384 da IFM é um cabo de conexão industrial de 3 metros, projetado para automação e máquinas de ferramentas. Ele é construído com revestimento em PUR, oferecendo alta resistência em ambientes exigentes. Destaca-se pelo grau de proteção IP69K e pelos contatos banhados a ouro, assegurando conexões confiáveis mesmo em presença de lubrificantes e refrigerantes.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC384
Marca	IFM
Comprimento	3 m
Material do Revestimento	PUR
Proteção	IP65, IP67, IP68, IP69K
Tensão Máxima	< 250 V AC
Sem Silicone	Sim
Sem Halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes de automação industrial
Máquinas de ferramentas e centros de usinagem
Locais com presença de lubrificantes e refrigerantes
Instalações que exigem grau de proteção IP69K

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250 V AC
Ambientes com temperatura superior a 90 °C
Uso em raios de curvatura inferiores a 43 mm (10 x diâmetro)
Exposição a produtos químicos que degradam o material PUR

APLICAÇÕES E USO

Automação industrial em linhas de montagem
Conexão de sensores e atuadores em máquinas de ferramentas
Ambientes industriais com presença de lubrificantes e fluidos de corte
Aplicações que exigem alta resistência à lavagem por pressão

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVC384 - M12, 3 metros, PUR, IP69K, verifique estes pontos:

Quando escolher este cabo

Utilize o EVC384 quando sua aplicação exigir um cabo de alta durabilidade mecânica e resistência a fluidos industriais em ambientes M12.

Quando buscar outra opção

Se a sua aplicação exige comprimentos diferentes de 3 metros ou uma configuração de pinos que não seja a padrão 4 pinos deste modelo.

ESPECIFICAÇÕES TÉCNICAS

Condições ambientais
Material de revestimento	PUR	Garante flexibilidade e resistência a óleos e agentes químicos.
Grau de proteção	IP65, IP67, IP68, IP69K	Classificação de proteção contra penetração de sólidos e líquidos conforme normas industriais.
Temperatura ambiente	-25...90 °C	Faixa de operação permitida para o cabo sem degradação do material.

Dados elétricos
Tensão de operação	< 250 V AC	Limite máximo de tensão suportado pelos contatos.
Corrente por contato	4 A	Capacidade nominal de carga para cada condutor interno.
Contatos	Banhados a ouro	Melhoram a condutividade elétrica e evitam a oxidação.

COMPATIBILIDADE

Comunicação

• Padrão Industrial M12

Conexões

Elétrica Cabo 4 x 0,34 mm²

Processo Conector M12 padrão

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em ambiente com refrigerantes e óleos	✓	O material PUR é quimicamente resistente a esses fluidos.
Uso em alta temperatura (>90 °C)	✗	Excede a faixa de temperatura operacional especificada.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVC384 - M12, 3 metros, PUR, IP69K

Verifique se o dispositivo a ser conectado está desligado.
Posicione o conector M12 alinhando as guias de encaixe.
Insira o conector firmemente na contraparte.
Gire a porca de latão niquelado manualmente até sentir o contato.
Aplique um torque entre 0,6 e 1,5 Nm para garantir a vedação IP69K.
Certifique-se de que o cabo não está sob tensão mecânica ou raio de curvatura acentuado.

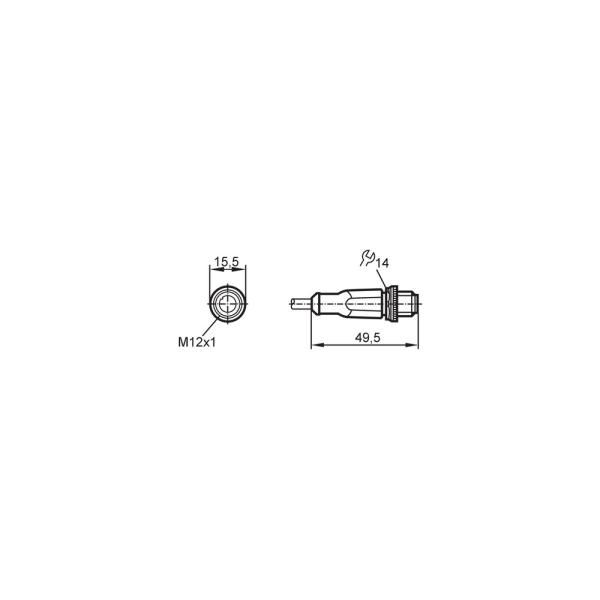

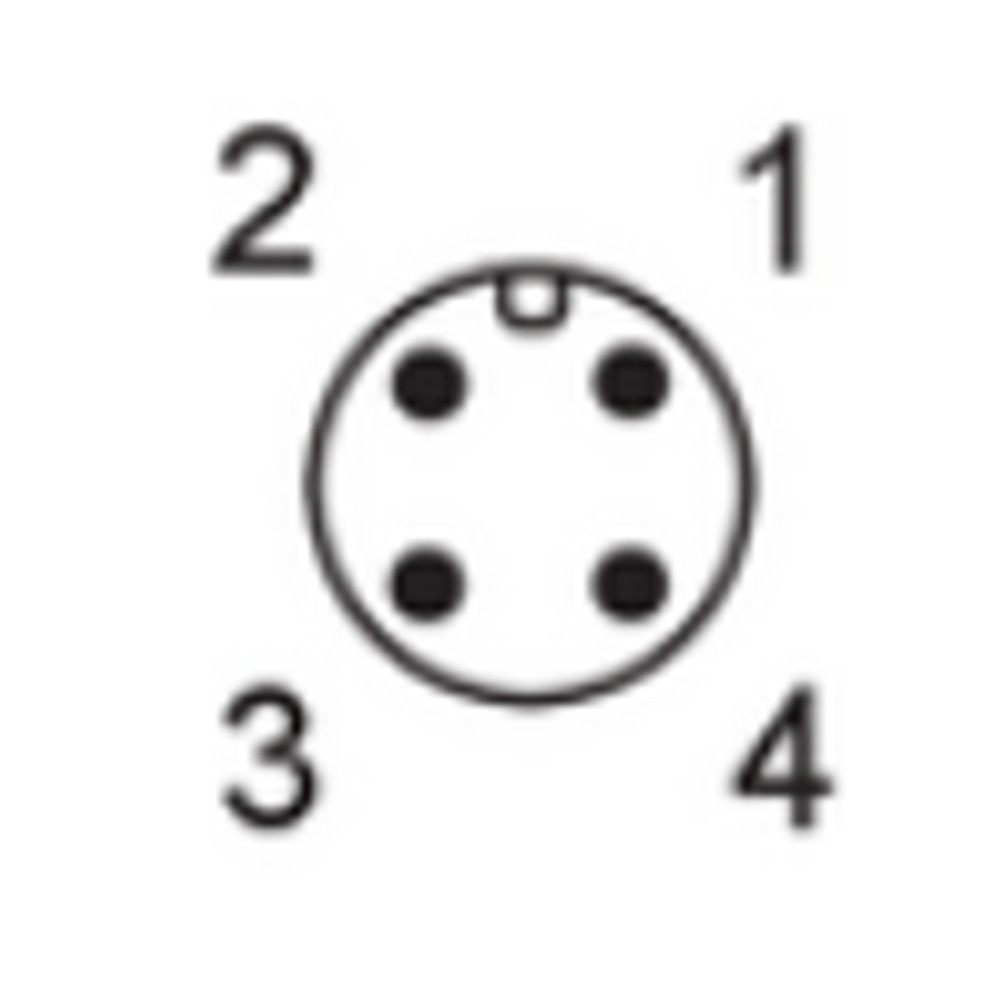

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou perda de conexão.	Aperto insuficiente ou excessivo da porca de bloqueio.	Verifique se o torque está entre 0,6 e 1,5 Nm.
Rompimento interno de condutores.	Raio de curvatura menor que o especificado (10x diâmetro).	Inspecione o cabo visualmente em busca de dobras excessivas.
Dificuldade em estabelecer comunicação.	Oxidação ou sujeira nos pinos de contato.	Limpe os contatos e inspecione visualmente por corrosão.
Degradação, inchaço ou rachaduras na capa do cabo.	Exposição a solventes não compatíveis com PUR.	Verifique a compatibilidade química do ambiente com o material PUR.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVC384 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC384 da IFM?

O EVC384 é um cabo de conexão industrial M12 de 3 metros, com revestimento em PUR, projetado para automação industrial, incluindo ambientes com máquinas de ferramentas, lubrificantes e refrigerantes.

Este cabo é adequado para ambientes de limpeza agressiva ou alta umidade?

Sim, ele possui grau de proteção IP69K, sendo vedado contra entrada de poeira e alta pressão de água, além de ser livre de silicone e halogênio.

Existem limitações de aplicação ou ambiente para este cabo?

Este cabo não é indicado para aplicações que excedam 250 V AC ou onde a temperatura ambiente de operação ultrapasse 90 °C, ou 75 °C sob certificação cULus.

Posso dobrar este cabo em ângulos muito fechados?

Este produto não é recomendado para aplicações fixas que exijam raios de curvatura menores que 10 vezes o diâmetro do cabo (4,3 mm), o que pode comprometer a integridade interna dos condutores.

Como diagnosticar uma falha de conexão no cabo?

Sintomas comuns incluem falhas de sinal intermitentes ou erros de comunicação; verifique se a porca de latão niquelado está devidamente apertada (torque 0,6...1,5 Nm) e se o cabo não apresenta esmagamento ou desgaste excessivo.

O que verificar antes de substituir o cabo por suspeita de defeito?

Verifique a continuidade dos fios (BK, BN, BU, WH) com um multímetro, garantindo que não haja rompimento interno, e inspecione se os pinos do conector não estão oxidados ou deformados.

Este cabo difere de cabos industriais padrão de mercado?

O EVC384 é um componente específico com conector M12 e características de material PUR para maior resistência mecânica, enquanto cabos comuns de PVC podem não suportar o contato com certos óleos e agentes químicos industriais.

Vale a pena investir nesta versão em vez de cabos genéricos mais baratos?

O modelo EVC384 é uma unidade de conexão pronta; ele se diferencia por possuir contatos banhados a ouro que garantem melhor condutividade e resistência à corrosão a longo prazo.

Qual o cuidado essencial durante a instalação deste conector?

A instalação deve seguir o alinhamento correto do conector M12, garantindo o torque de aperto especificado entre 0,6 e 1,5 Nm para assegurar a vedação IP69K.

Como funciona o fornecimento deste produto?

A IFM realiza a gestão completa da logística de estoque e despacho para garantir a disponibilidade do componente conforme anunciado.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra alta pressão e temperatura de água. (Ref.: IP rating)

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica e química, ideal para ambientes industriais. (Ref.: Material)

M12

Padrão de conexão circular amplamente utilizado na indústria para sensores e atuadores. (Ref.: Tipo de conector)

Sem halogênio

Característica do revestimento que evita a liberação de gases tóxicos em caso de incêndio. (Ref.: Segurança)

Torque de aperto

Força aplicada na porca do conector para garantir a vedação estanque e a conexão elétrica correta (0,6...1,5 Nm). (Ref.: Dados mecânicos)
