Cabo de Ligação IFM EVC350 1,5m

Pré-visualizar: EVC350 IFM - Cabo de Ligação IFM Automação Industrial 1,5m PUR IP69K

EVC350 IFM - Cabo de Ligação IFM Automação Industrial 1,5m PUR IP69K

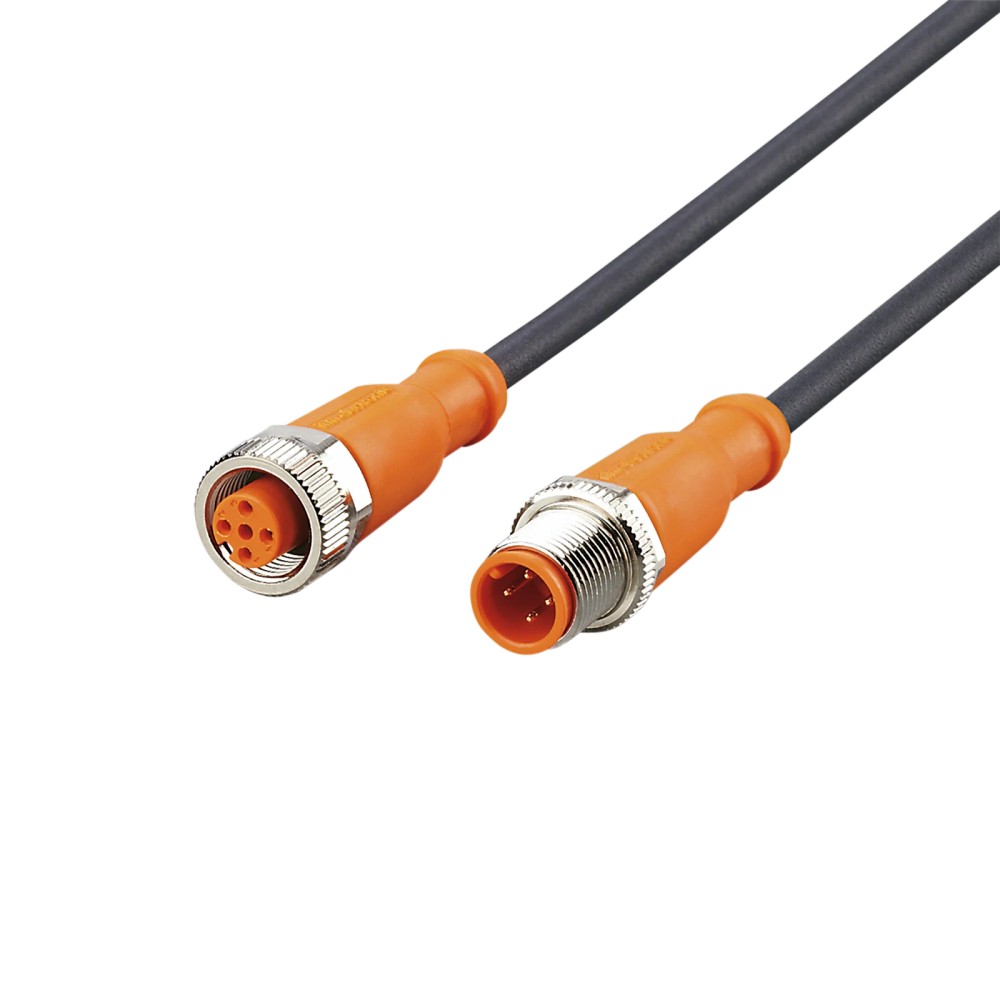

Imagem meramente ilustrativa

R$ 256,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC350
EAN: 4021179250993
NCM do produto: 85444200

Destaques do Produto Comprimento 1,5 m...mais

Fechar menu

Saiba mais sobre: "EVC350 IFM - Cabo de Ligação IFM Automação Industrial 1,5m PUR IP69K"

Destaques do Produto

Comprimento

1,5 m

Tipo de Conexão

M12

Polos

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC350 IFM - Cabo de Ligação IFM Automação Industrial 1,5m PUR IP69K

O cabo EVC350 é um componente de conexão para automação industrial, projetado para transmitir sinais e potência em ambientes agressivos. Com revestimento em PUR, é adequado para aplicações com lubrificantes e refrigerantes, oferecendo alta resistência mecânica e proteção IP69K. O modelo possui 1,5 metros de comprimento, contatos banhados a ouro e é livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC350
Comprimento	1,5 m
Grau de proteção	IP65, IP67, IP68, IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Material	PUR
Ciclos de curvatura	> 5 milhões
Sem silicone/halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com presença de lubrificantes
Máquinas-ferramentas com movimento dinâmico (esteiras porta-cabos)
Ambientes com lavagem de alta pressão (IP69K)

⚠ Considere outro se precisa de:

Aplicações em redes Ethernet/Profinet (requer codificação diferente)
Uso em locais com temperatura excedendo 90 °C
Dobramentos com raio inferior a 10x o diâmetro do cabo (43mm)

APLICAÇÕES E USO

Ambientes industriais com máquinas-ferramentas
Aplicações em esteiras porta-cabos (drag chains)
Processos que utilizam lubrificantes e refrigerantes
Zonas de lavagem de alta pressão (IP69K)

COMO ESCOLHER

Antes de comprar o EVC350 IFM - Cabo de Ligação IFM Automação Industrial 1,5m PUR IP69K, verifique estes pontos:

Quando escolher o EVC350

Indicado quando a aplicação exige resistência a movimentos contínuos (>5 milhões de ciclos), proteção IP69K contra lavagem sob pressão e resistência a lubrificantes industriais.

Quando buscar alternativas

Se a aplicação exigir cabos blindados contra interferência eletromagnética (EMC), se for necessário comprimento superior a 1,5m ou se a conexão do sensor não for M12 A-coded.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão nominal
Capacidade de carga total	4 A	Corrente máxima permitida

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência à entrada de líquidos e poeira
Temperatura ambiente	-25...90 °C	Faixa de operação dinâmica

Dados Mecânicos
Material de revestimento	PUR	Composição do cabo
Ciclos de curvatura	> 5 milhões	Resistência mecânica em esteiras
Conexão	M12 reto, 4 polos, codificação A	Padrão de interface mecânica

COMPATIBILIDADE

Comunicação

• Sinais Digitais

• Sinais Analógicos

• Alimentação 24V DC

Conexões

Elétrica M12, 4 polos, codificação A

Processo M12, reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Esteiras porta-cabos (Drag Chains)	✓	Cabo certificado para > 5 milhões de ciclos de dobramento.
Indústria alimentícia (lavagem intensa)	✓	Possui grau de proteção IP69K, resistente à água sob alta pressão.
Conexão com dispositivos Ethernet	✗	A pinagem e a codificação (A) não são compatíveis com o padrão Ethernet industrial.

INSTALAÇÃO

Como instalar o EVC350 IFM - Cabo de Ligação IFM Automação Industrial 1,5m PUR IP69K

Certifique-se de que o sistema esteja desenergizado.
Verifique se o conector M12 está livre de sujeira ou detritos.
Alinhe a ranhura do conector fêmea com a chaveta do dispositivo (codificação A).
Conecte o cabo e rosqueie a porca manualmente.
Utilize uma ferramenta adequada para aplicar o torque recomendado (0,6 a 1,5 Nm).
Fixe o cabo de forma a evitar tensões mecânicas excessivas na conexão.

Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente de sinal.	Torque de aperto fora da especificação (0,6 a 1,5 Nm) ou vibração excessiva.	Verifique o reaperto do conector M12 com a mão ou ferramenta dinamométrica.
Cabo com sinais de fissura ou falha elétrica.	Raio de curvatura muito fechado durante a instalação.	Compare o raio de curvatura atual com o limite mínimo de 10x o diâmetro do cabo.
Deformação ou degradação do revestimento PUR.	Incompatibilidade química do agente de limpeza.	Consulte o datasheet para verificar a compatibilidade com produtos químicos específicos.
Resistência de contato elevada.	Contaminação ou oxidação nos pinos.	Inspeção visual dos contatos banhados a ouro em busca de resíduos ou danos.

DOCUMENTAÇÃO TÉCNICA

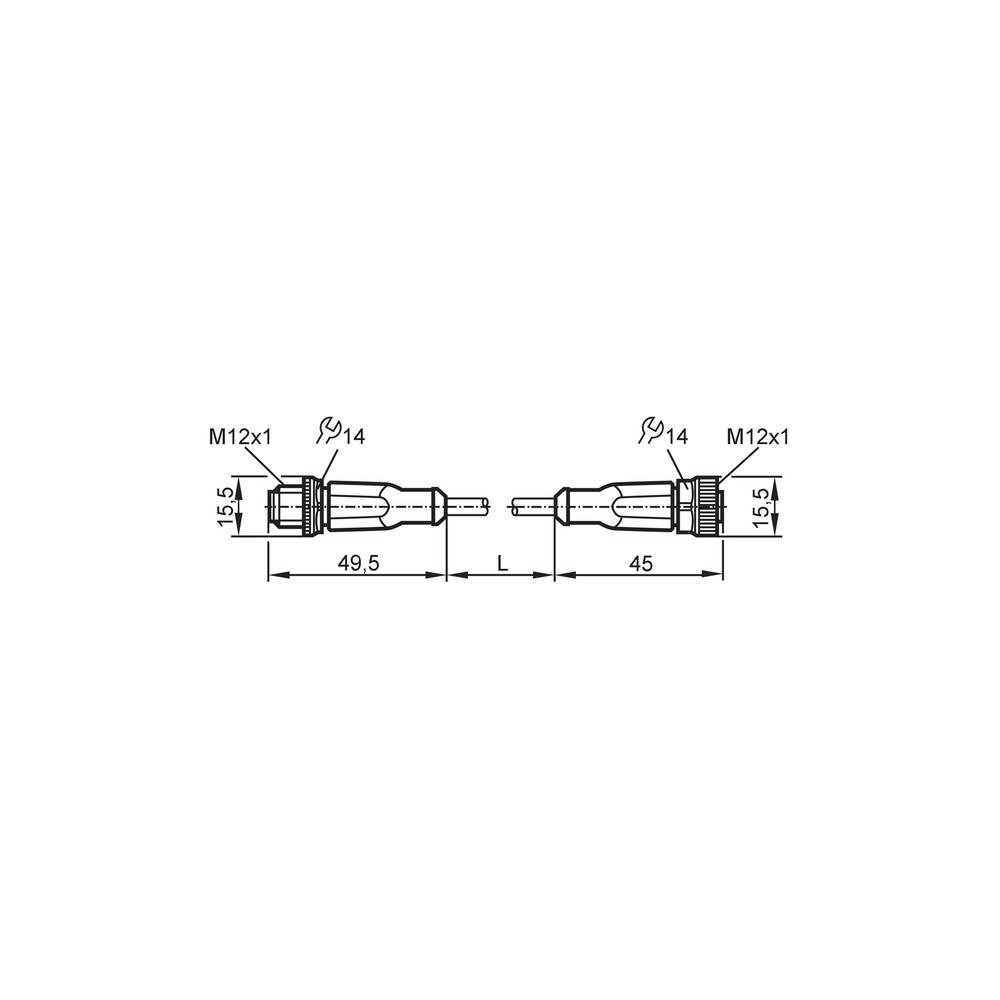

Folha de Dados Técnicos EVC350 (Datasheet) Desenho técnico em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Com quais dispositivos o cabo EVC350 é compatível?

O cabo é projetado para sensores e atuadores com conexão M12 de 4 polos, utilizando codificação A padrão.

Qual é a extensão deste cabo de ligação?

O cabo possui comprimento fixo de 1,5 metros.

Este cabo pode ser exposto a óleos e lubrificantes?

Sim, o material do revestimento em PUR (poliuretano) é resistente a lubrificantes e refrigerantes comuns em máquinas-ferramentas.

Posso utilizar este cabo para redes Ethernet industrial?

Não, este modelo é um cabo de sinal/potência com codificação A. Não é adequado para protocolos de comunicação Ethernet (que requerem codificação D ou X).

O que pode causar uma falha de sinal intermitente?

Sintoma: perda intermitente de sinal. Causa: aperto insuficiente ou vibração excessiva. Verificação: Reaplique o torque de 0,6 a 1,5 Nm no conector.

Como diagnosticar um cabo rompido internamente?

Sintoma: Falha de continuidade. Causa: Fadiga do condutor por raio de curvatura excessivo. Verificação: Utilize um multímetro para testar continuidade e verifique se o raio de curvatura está acima de 10x o diâmetro do cabo.

Por que escolher um cabo PUR em vez de um de PVC?

O PUR (poliuretano) oferece maior resistência à abrasão, óleos e cortes em comparação ao PVC, sendo indicado para ambientes industriais severos.

Este modelo é superior a cabos de automação padrão?

Este produto oferece maior resistência mecânica e química (IP69K) do que cabos de uso geral, sendo homologado para ciclos de dobramento superiores a 5 milhões.

Qual é o torque de aperto do conector M12?

O torque de aperto recomendado para os conectores M12 é de 0,6 a 1,5 Nm para garantir a vedação IP69K.

Como funciona o faturamento deste item?

Sim, o faturamento é realizado diretamente pela IFM Electronic LTDA., garantindo a emissão de nota fiscal do fabricante.

GLOSSÁRIO TÉCNICO

PUR

Poliuretano. Material de revestimento do cabo altamente resistente a abrasão e substâncias químicas. (Ref.: Material do cabo)

IP69K

Grau de proteção que assegura resistência a lavagens sob alta pressão e temperaturas elevadas. (Ref.: Grau de proteção)

Codificação A

Padrão de conectores M12 que impede o encaixe incorreto entre dispositivos de sinais diferentes. (Ref.: Conexão M12)

Drag Chain (Esteira)

Aplicação onde o cabo sofre movimentos cíclicos constantes, exigindo flexibilidade. (Ref.: Ciclos de curvatura)

Sem halogênio

Característica do cabo que garante a ausência de elementos halogenados, reduzindo a toxicidade em caso de incêndio. (Ref.: Especificação técnica)
