EVC343 IFM - Cabo de Conexão M12 Automação Industrial 5 Polos 10m PUR

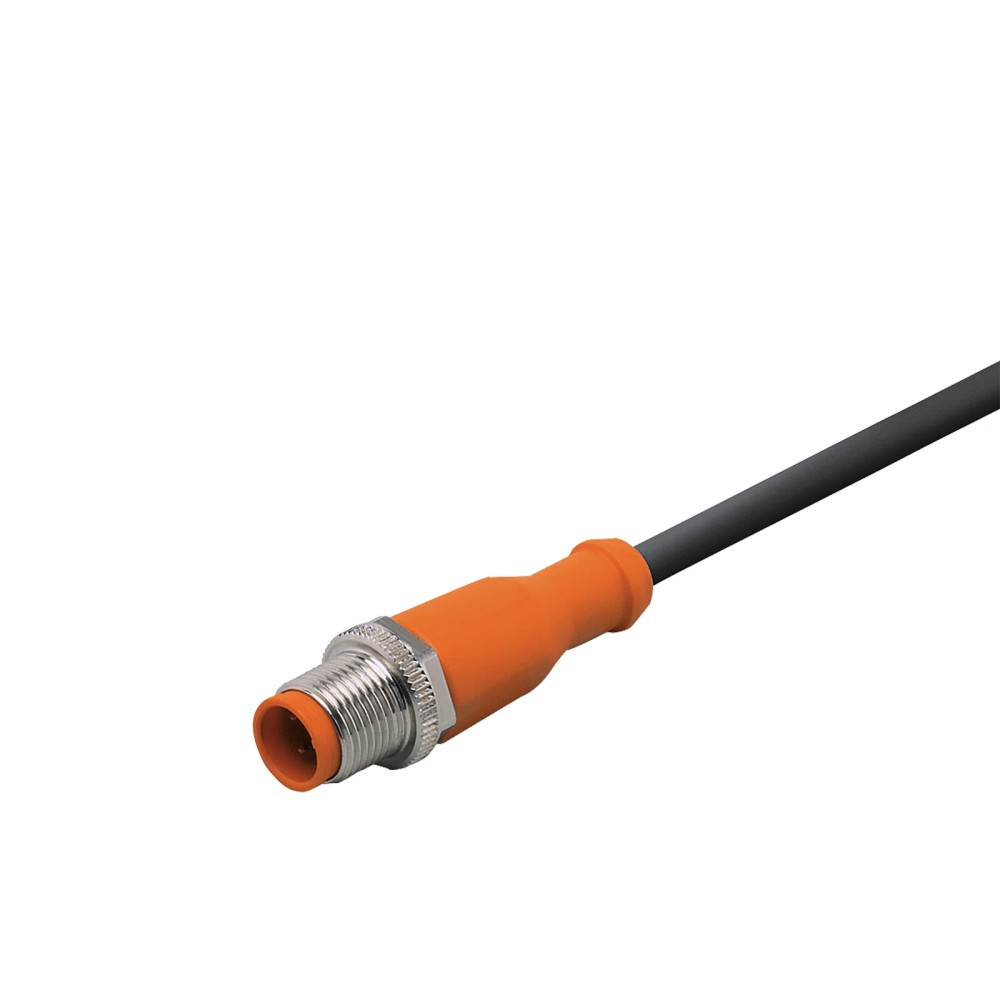

Imagem meramente ilustrativa

R$ 325,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC343
EAN: 4021179250924
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVC343 IFM - Cabo de Conexão M12 Automação Industrial 5 Polos 10m PUR"

Destaques do Produto

Comprimento do cabo

10 m

Conector

M12 reto, codificação A

Número de polos

Tensão de operação

< 60 V AC/DC

Capacidade de carga total

4 A

Material do cabo

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVC343, conector M12 reto A-coded, 5 polos, 10 m, PUR

O IFM EVC343 é um cabo de conexão de 10 m com conector M12 reto de 5 polos, destinado a conexões em aplicações industriais e de automação. Possui contatos dourados, cabo PUR sem silicone e sem halogênio e grau de proteção indicado como IP65, IP67, IP68 e IP69K. A tensão de operação especificada é inferior a 60 V AC/DC, e a capacidade de carga total é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de conexão com conector
Modelo	EVC343
Conector	1 x M12 reto, codificação A
Polos e contatos	5 polos; contatos dourados
Comprimento	10 m
Material do cabo	PUR, preto, sem halogênio
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	-25 a 90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector M12 reto, codificação A, com 5 polos e comprimento de cabo de 10 m.
Aplicações de automação industrial e máquinas-ferramenta, incluindo aplicações com refrigerantes e lubrificantes, conforme indicado na ficha.
Instalações dentro dos limites elétricos, ambientais e de montagem especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigir outra codificação, geometria de conector ou número de polos; a ficha identifica este modelo como M12 reto, codificação A, 5 polos.
Não utilizar fora dos limites declarados de tensão, corrente e temperatura. A ficha indica < 60 V AC/DC e capacidade de carga total de 4 A; para cULus, indica temperatura ambiente até 75 °C.
Não considerar o produto um cabo de comprimento diferente de 10 m ou assumir um protocolo de comunicação específico, pois essas opções não são informadas na ficha.

APLICAÇÕES E USO

Aplicação industrial e automação industrial: uso informado na ficha, condicionado à compatibilidade do conector, da pinagem e dos limites elétricos.
Máquinas-ferramenta: aplicação indicada no registro do produto; considerar a proteção declarada e as condições de montagem.
Aplicações com refrigerantes e lubrificantes: cenário expressamente citado na ficha. A compatibilidade com um fluido específico não é detalhada e deve ser confirmada conforme as condições reais de uso.
Instalação flexível: a ficha informa raio mínimo de curvatura de 10 vezes o diâmetro do cabo e mais de 5 milhões de ciclos de curvatura; respeite também os limites de movimento declarados.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVC343, conector M12 reto A-coded, 5 polos, 10 m, PUR, verifique estes pontos:

Escolha o EVC343 quando

A aplicação exigir um cabo de 10 m com conector M12 reto A-coded de 5 polos, tensão inferior a 60 V AC/DC e capacidade de carga dentro do limite de 4 A.

Verifique outra configuração quando

O equipamento exigir comprimento, codificação, formato de conector ou número de polos diferente. Confirme também a pinagem e os requisitos elétricos do dispositivo antes da conexão.

Avalie as condições de instalação

Considere a faixa de temperatura indicada, os graus de proteção declarados e, em instalação flexível, o raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Para operação cULus, a ficha limita a temperatura ambiente a 75 °C.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Marca	ifm / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
Tipo de produto	Cabo de conexão com conector	Classificação do produto.
SKU	EVC343	Código do produto no anúncio.
GTIN	4021179250924	Identificador comercial informado na ficha.
Part number do anúncio	EVC343	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ASTGH050MSS0010H05	Identificador informado no registro do catálogo.
Categoria	Tecnologia de conexão	Categoria indicada nos dados do anúncio.

Aplicação
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Usos descritos nos dados do produto.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão informado na ficha.
Capacidade de carga total	4 A	Valor nominal declarado.
Capacidade de corrente total (UL)	3 A	Valor indicado para UL.
Classe de proteção	II	Classificação indicada na ficha.

Conexões e condutores

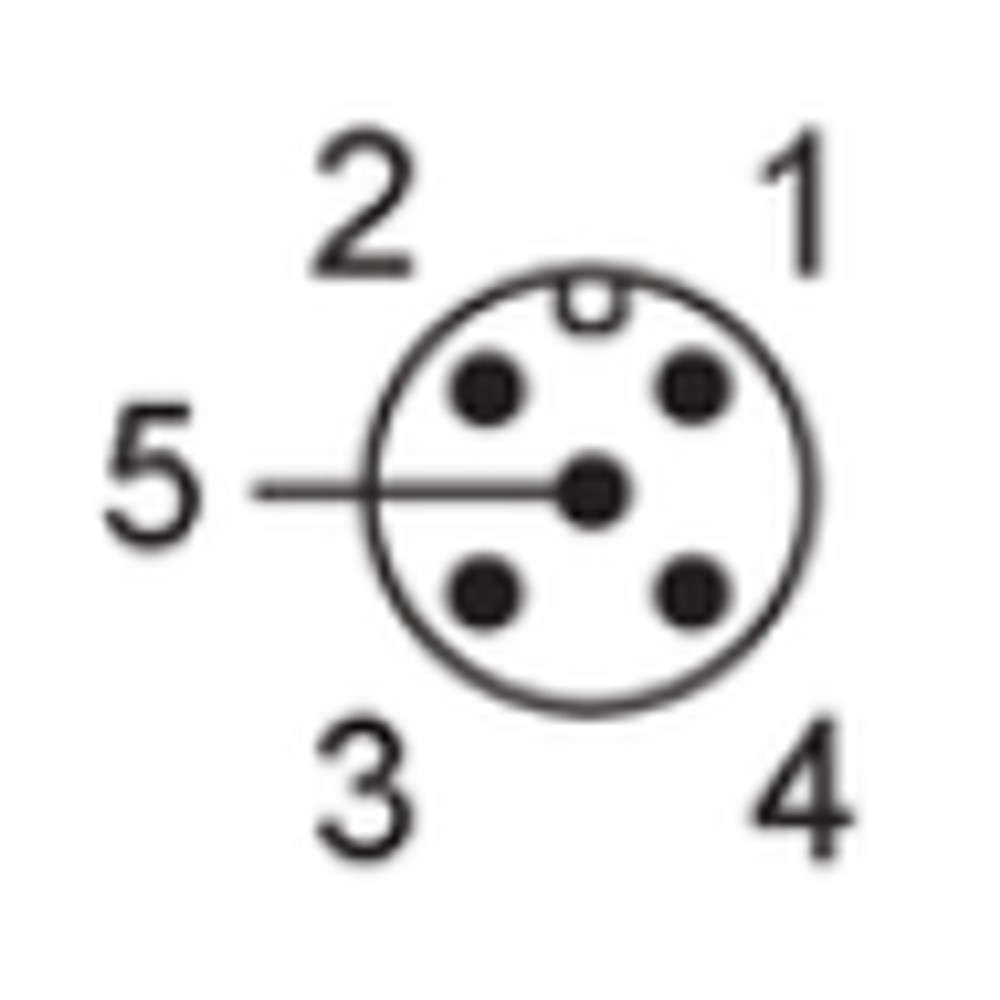

Conexão elétrica do conector	1 x M12, reto; codificação A; 5 contatos dourados	Configuração mecânica e de contatos informada pelo fabricante.
Corpo do conector	TPU, laranja	Material e cor indicados para o corpo do conector.
Bloqueio do conector	Latão niquelado	Material da porca/bloqueio informado na ficha.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque informada para o conector.
Cabo	10 m, PUR, sem halogênio, preto, Ø 4,6 mm	Construção e comprimento declarados.
Condutores	5 x 0,34 mm²; 42 x Ø 0,1 mm	Construção dos condutores informada na ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores informada na ficha; não substitui a verificação da pinagem.

Materiais e características
Material do cabo	PUR	Material declarado para o cabo.
Material do invólucro	TPU	Material indicado para o invólucro; distinguir do material PUR do cabo.
Material da porca	Latão niquelado	Material indicado para a porca de bloqueio.
Isento de silicone	Sim	Característica declarada.
Isento de halogênio	Sim	Característica declarada para o cabo.
Contatos banhados a ouro	Sim	Acabamento dos contatos indicado na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial declarada.

Condições ambientais e proteção
Grau de proteção IP	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a proteção efetiva depende da instalação e do acoplamento correto.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa declarada; a condição cULus possui limite superior específico.
Temperatura de armazenamento	-25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para as condições de armazenamento.

Dados mecânicos e movimento
Dimensões	15,5 x 15,5 x 49,5 mm	Dimensões informadas no registro do produto.
Peso	364 g	Peso informado no registro do catálogo.
Ciclos de curvatura	> 5 milhões	Quantidade declarada para a característica de flexão.
Raio de flexão em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro de 4,6 mm.
Esforço de torção	± 180 °/m	Valor de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada ao valor de velocidade informado.

Dados de montagem
Torque de aperto	0,6 a 1,5 Nm	Faixa especificada para o aperto do conector.

Informações comerciais e regulatórias
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação.

• Compatibilidade funcional depende da pinagem e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Um conector M12 reto, codificação A, com 5 contatos dourados; tensão de operação < 60 V AC/DC e capacidade de carga total de 4 A. O cabo tem 5 x 0,34 mm². Verifique a atribuição dos contatos no datasheet e nos dispositivos antes da ligação.

Processo Não possui conexão de processo informada. Trata-se de um cabo elétrico com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 de codificação A, 5 polos, pinagem compatível e requisitos elétricos dentro dos limites do cabo	✓	A ficha especifica conector M12 reto, codificação A, com 5 contatos. A compatibilidade elétrica depende da confirmação da pinagem e dos limites do equipamento.
Dispositivo que exige conector M12 com codificação ou número de polos diferente	✗	A configuração mecânica declarada é M12 reto, codificação A, com 5 polos; outras configurações não são indicadas para este produto.
Circuito que opera a 60 V AC/DC ou acima	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Aplicação com corrente total superior a 4 A	✗	A capacidade de carga total declarada é 4 A.
Instalação em máquina-ferramenta ou aplicação industrial com refrigerantes e lubrificantes	✓	Esses usos são mencionados na ficha do produto; a adequação ainda depende dos limites ambientais e da montagem.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não identifica protocolo nem confirma compatibilidade com uma rede específica. Confirme a pinagem e os requisitos do sistema.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVC343, conector M12 reto A-coded, 5 polos, 10 m, PUR

Confirme que o equipamento possui conexão M12 compatível, codificação A, 5 polos, e verifique a pinagem nos documentos dos dispositivos.
Desenergize o circuito antes de realizar a conexão e confirme que tensão e corrente estão dentro dos limites indicados para o cabo.
Inspecione o conector, os contatos e o cabo; não instale o conjunto se houver danos visíveis.
Alinhe o conector com o receptáculo sem forçar e acople-o corretamente.
Aperte o bloqueio dentro da faixa especificada de 0,6 a 1,5 Nm.
Posicione o cabo sem exceder o raio mínimo de curvatura de 10 vezes o diâmetro e verifique o assentamento do conector antes de energizar.

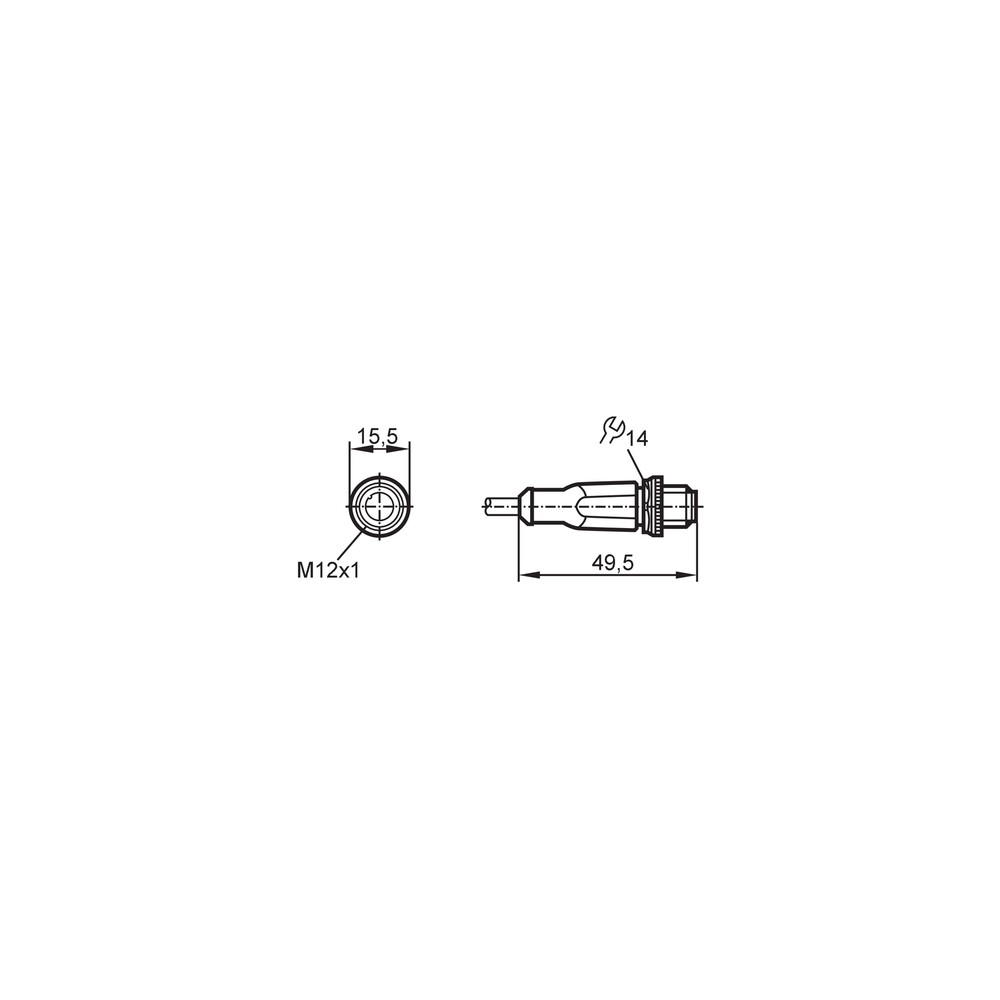

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinal ou não opera.	Possível incompatibilidade de pinagem, conexão incompleta ou configuração diferente de codificação ou número de polos.	Confirme a codificação A e os 5 polos, verifique a pinagem nos documentos dos dispositivos e inspecione o acoplamento do conector.
A conexão apresenta interrupções durante o movimento do cabo.	O cabo pode estar submetido a curvatura ou torção fora dos limites declarados, ou a danos no cabo ou nos contatos.	Inspecione o percurso e o estado do cabo; confirme o raio mínimo de curvatura de 10 vezes o diâmetro e compare a torção aplicada com o valor especificado.
Há aquecimento ou queda de funcionamento no circuito.	Tensão ou corrente do circuito pode exceder os valores nominais especificados para o cabo.	Meça a tensão e a corrente em operação e compare-as com o limite de < 60 V AC/DC e a capacidade total de 4 A; para UL, considere o valor indicado de 3 A.
Há entrada de umidade ou perda de proteção na conexão.	O conector pode estar mal acoplado, com bloqueio inadequado ou com componentes danificados; a classificação IP depende da instalação correta.	Desenergize o circuito e examine o acoplamento, o bloqueio e o estado das superfícies de conexão; confirme também se as condições de uso correspondem aos graus IP declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC343 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC343 e para que serve?

É um cabo de conexão de 10 m com conector M12 reto de 5 polos, indicado para aplicações industriais e de automação. A compatibilidade elétrica depende da pinagem e dos requisitos do equipamento conectado.

O que acompanha o produto?

A ficha indica uma peça por embalagem. Não há acessórios adicionais informados como inclusos.

Posso usar este cabo em um equipamento com M12 de codificação diferente?

A ficha especifica um conector M12 reto de codificação A. Para outra codificação, a compatibilidade mecânica não está indicada; confirme a conexão exigida pelo equipamento.

Ele serve para um circuito com tensão de 60 V ou mais?

Não: a tensão de operação especificada é inferior a 60 V AC/DC. Verifique a tensão real do circuito antes da instalação.

O que verificar se o equipamento não recebe sinal pelo cabo?

Verifique primeiro o acoplamento, a codificação e o número de polos. Em seguida, confira a pinagem nos documentos do cabo e dos dispositivos, pois o protocolo não é especificado na ficha.

O cabo falha quando a máquina se movimenta; preciso trocar?

A falha pode estar relacionada a curvatura, torção ou dano nos condutores, não necessariamente à necessidade de troca. Inspecione o percurso e compare a instalação com o raio mínimo de curvatura e os limites de movimento declarados.

Devo escolher este cabo ou um cabo mais curto?

Escolha o EVC343 se o comprimento de 10 m e a configuração M12 reto A-coded de 5 polos atenderem ao projeto. Se o sistema exigir outro comprimento ou outra configuração, procure uma versão correspondente e confirme os dados na ficha do fabricante.

Este produto é um conjunto com vários cabos ou uma peça avulsa?

A ficha informa uma peça por embalagem. Não há indicação de um kit com múltiplos cabos ou componentes adicionais.

Como devo apertar o conector na instalação?

Alinhe e acople o conector sem forçar e aperte o bloqueio entre 0,6 e 1,5 Nm. Consulte os documentos do fabricante e do equipamento para confirmar a montagem da conexão.

Posso instalar o cabo em uma aplicação com movimento contínuo?

A ficha declara mais de 5 milhões de ciclos de curvatura e raio mínimo de 10 vezes o diâmetro do cabo para aplicação flexível. A adequação ao movimento real depende também das condições de deslocamento e aceleração informadas pelo fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação do conector M12 indicada para identificar a interface mecânica; a pinagem também deve ser verificada. (Ref.: conexão elétrica do conector)

Grau de proteção IP

Classificação declarada para o invólucro e a conexão sob condições definidas; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção IP)

Raio mínimo de curvatura

Limite de curvatura especificado para aplicação flexível; corresponde a 10 vezes o diâmetro do cabo. (Ref.: raio de flexão em aplicação flexível)

Capacidade de carga total

Valor de corrente total declarado para o cabo; a ficha especifica 4 A e informa separadamente 3 A para UL. (Ref.: capacidade de carga total)

Torque de aperto

Faixa de torque indicada para o bloqueio do conector, que deve ser respeitada durante a montagem. (Ref.: torque máximo de aperto)
