Cabo de Ligação IFM EVC310 M8 Reto 0,3m

Pré-visualizar: EVC310 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 0,3m 4 Polos

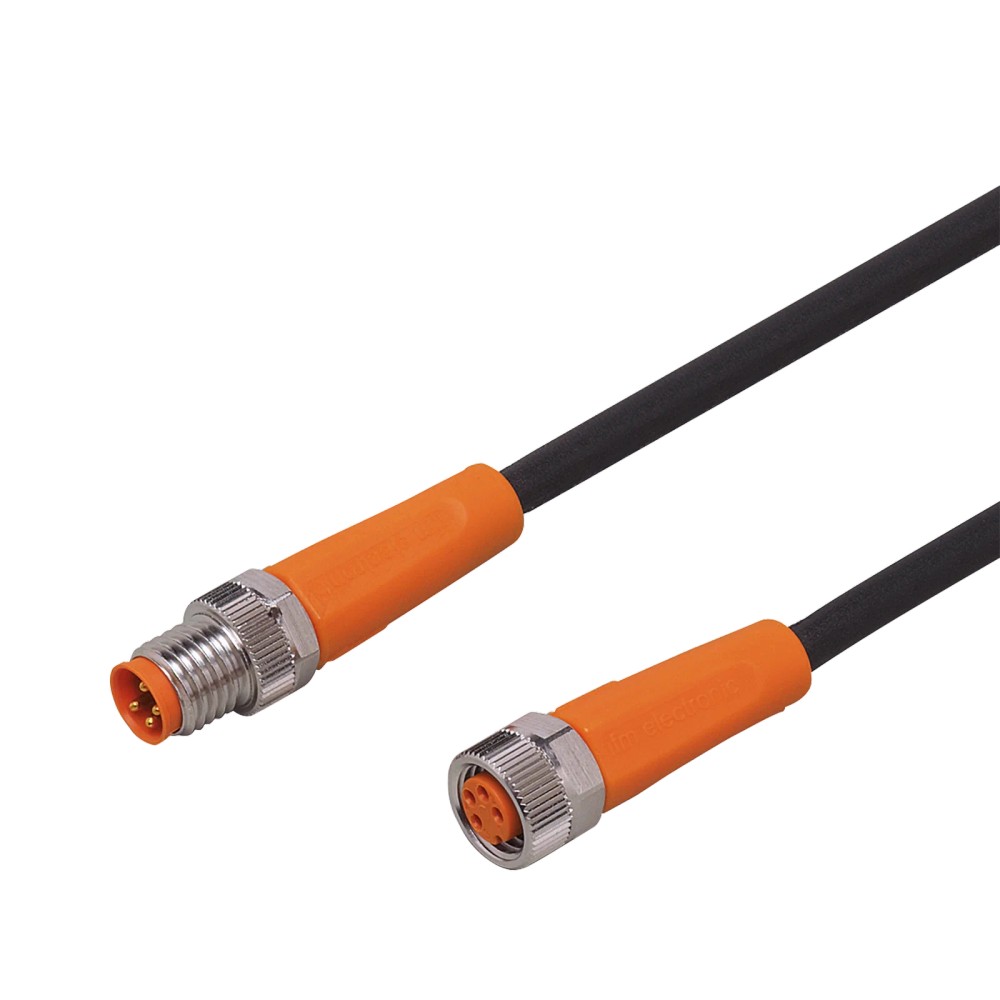

EVC310 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 0,3m 4 Polos

Imagem meramente ilustrativa

R$ 243,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC310
EAN: 4021179250795
NCM do produto: 85444200

Destaques do Produto Conexão M8 reto,...mais

Fechar menu

Saiba mais sobre: "EVC310 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 0,3m 4 Polos"

Destaques do Produto

Conexão

M8 reto, codificação A, 4 polos

Comprimento

0,3 m

Tensão

< 50 V AC / < 60 V DC

Corrente nominal

3 A

Proteção

IP65, IP67, IP68 e IP69K

Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC310, M8 Reto, 4 Polos, 0,3 m

O IFM EVC310 é um cabo de ligação para conectar sensores e atuadores em aplicações industriais. Possui conexão M8 reta de 4 polos, comprimento de 0,3 m e revestimento de PUR. Sua tensão de operação é inferior a 50 V AC e inferior a 60 V DC; os contatos são banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Modelo / SKU	EVC310
Conexão	M8 reto, codificação A, 4 polos
Comprimento	0,3 m
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	3 A
Material do cabo	PUR, preto, Ø 3,7 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C (cULus: até 80 °C)
Peso	26,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de sensores e atuadores com interface M8 reta, codificação A e 4 polos, desde que os requisitos elétricos e mecânicos do equipamento sejam atendidos.
Aplicações industriais e de automação, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha.
Instalações que requeiram cabo de 0,3 m, corrente nominal de até 3 A e tensão dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecione quando a aplicação exigir comprimento diferente de 0,3 m ou uma conexão diferente de M8 reta, codificação A, 4 polos.
Não use em condições que excedam os limites elétricos ou de temperatura especificados; confirme também a compatibilidade do conector e do dispositivo antes da instalação.

APLICAÇÕES E USO

Aplicação declarada: conexão de sensores e atuadores em instalações industriais e de automação; a ficha também cita máquinas-ferramenta e uso com refrigerantes e lubrificantes.
Uso em instalação com movimentação do cabo é condicionado aos limites declarados: velocidade máxima de 3,3 m/s no deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Possibilidade inferida: conexão entre um dispositivo com interface M8 compatível e o ponto de ligação correspondente, desde que codificação, número de polos, atribuição elétrica e limites do sistema sejam confirmados.
Não extrapole a faixa ambiental indicada: -25...90 °C, ou até 80 °C para cULus. A ficha não especifica outros protocolos nem atribuição detalhada dos pinos.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC310, M8 Reto, 4 Polos, 0,3 m, verifique estes pontos:

Escolha o EVC310

Quando a instalação exigir cabo de ligação de 0,3 m, conexão M8 reta codificação A com 4 polos e os requisitos elétricos estiverem dentro de < 50 V AC / < 60 V DC e 3 A nominais.

Procure outra configuração

Quando forem necessários outro comprimento, outra geometria ou codificação de conector, número diferente de polos, ou valores elétricos fora dos limites do EVC310. Compare a interface e os limites com a ficha do equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação indicada na ficha do produto.
Modelo / SKU	EVC310	Identificação do modelo e do SKU.
GTIN	4021179250795	Código de identificação comercial informado.
Marca	IFM	Fabricante indicado na ficha.
Aplicação	Conexão de sensores e atuadores em aplicações industriais e de automação; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação listados na ficha.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de operação declarados.
Corrente nominal	3 A	Valor nominal informado para o cabo.
Classe de proteção	III	Classe de proteção declarada.
Seção e composição dos condutores	4 x 0,25 mm² (32 x Ø 0,1 mm)	Composição especificada para o cabo.

Conexões
Conector	1 x M8, reto, codificação A, 4 contatos dourados	Configuração indicada para a conexão.
Soquete	1 x M8, reto, codificação A, 4 contatos dourados	Configuração indicada para o soquete.
Corpo do conector e do soquete	TPU, laranja	Material e cor especificados para os corpos.
Bloqueio	Latão, niquelado	Material informado para o bloqueio.
Torque máximo de aperto	0,3...0,5 Nm	Faixa de torque especificada para o aperto das conexões.
Vedação da conexão	FKM	Material de vedação indicado.

Dados mecânicos
Comprimento do cabo	0,3 m	Comprimento especificado para o modelo.
Material do revestimento	PUR	Material do revestimento do cabo.
Cor do cabo	Preto	Cor indicada na descrição da conexão elétrica do cabo.
Diâmetro do cabo	3,7 mm	Diâmetro indicado para o cabo.
Raio mínimo de curvatura	10 x diâmetro do cabo	Valor mínimo declarado; respeite-o durante a instalação e a movimentação.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos declarada para curvatura.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; não substitui o respeito aos limites de curvatura e movimento.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de referência especificadas para o movimento.
Peso	26,2 g	Peso informado para o produto.

Materiais e características
Material do invólucro	TPU	Material do invólucro indicado.
Material da porca / bloqueio	Latão, niquelado	Material e acabamento indicados.
Material da vedação	FKM	Material de vedação declarado.
Contatos	Banhados a ouro	Acabamento dos contatos especificado.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a condição concreta de uso deve observar a montagem e as especificações do fabricante.
Temperatura ambiente	-25...90 °C (cULus: até 80 °C)	Faixa ambiental declarada, com limite cULus indicado entre parênteses.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.

COMPATIBILIDADE

Comunicação

• A ficha identifica o produto como cabo para conexão de sensores e atuadores; não especifica protocolo de comunicação.

Conexões

Elétrica Um conector M8 reto, codificação A, 4 contatos; tensão de operação < 50 V AC / < 60 V DC e corrente nominal de 3 A. Cabo de 0,3 m, PUR, 4 x 0,25 mm². Verifique a atribuição dos pinos no datasheet do fabricante.

Processo Não se aplica: trata-se de um cabo de ligação, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M8 reta, codificação A, 4 polos e requisitos elétricos dentro dos limites informados	✓	A ficha especifica essa configuração de conector, com tensão < 50 V AC / < 60 V DC e corrente nominal de 3 A.
Equipamento que requer M8 com geometria, codificação ou número de polos diferentes	✗	A configuração indicada para o EVC310 é M8 reto, codificação A, 4 polos; outra configuração não corresponde à ficha.
Aplicação que requer comprimento diferente de 0,3 m	✗	O comprimento especificado para este modelo é 0,3 m.
Instalação industrial com exposição a refrigerantes ou lubrificantes	✓	A aplicação em máquinas-ferramenta, refrigerantes e lubrificantes consta na ficha; confirme os requisitos específicos da instalação e as condições ambientais.
Aplicação acima de 3 A ou dos limites de tensão indicados	✗	A ficha informa corrente nominal de 3 A e tensão < 50 V AC / < 60 V DC; não indica operação acima desses limites.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC310, M8 Reto, 4 Polos, 0,3 m

Confirme no datasheet do sensor ou atuador a conexão M8, a codificação A, o número de polos e a atribuição dos contatos.
Verifique se a tensão e a corrente do circuito permanecem dentro dos limites indicados para o cabo.
Inspecione o conector, o cabo e a vedação antes da montagem; não use componentes danificados.
Alinhe o conector com a interface M8 correspondente e acople sem forçar ou cruzar a rosca.
Aperte dentro da faixa de torque especificada de 0,3...0,5 Nm.
Durante o roteamento, respeite o raio mínimo de curvatura de 10 x o diâmetro do cabo e os limites de movimento informados.

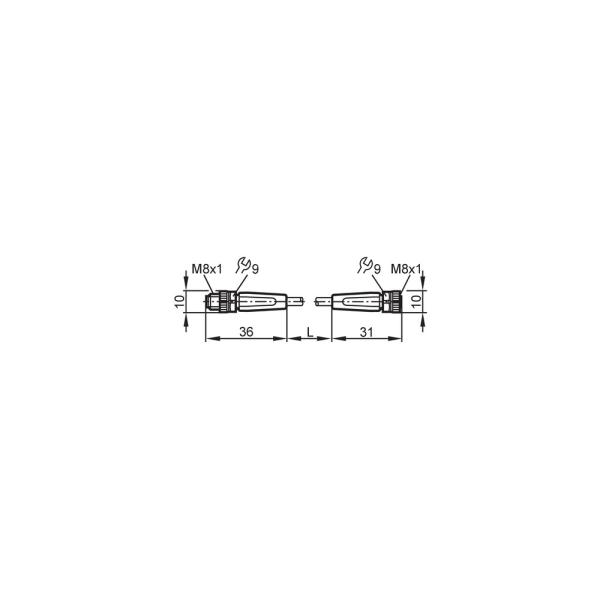

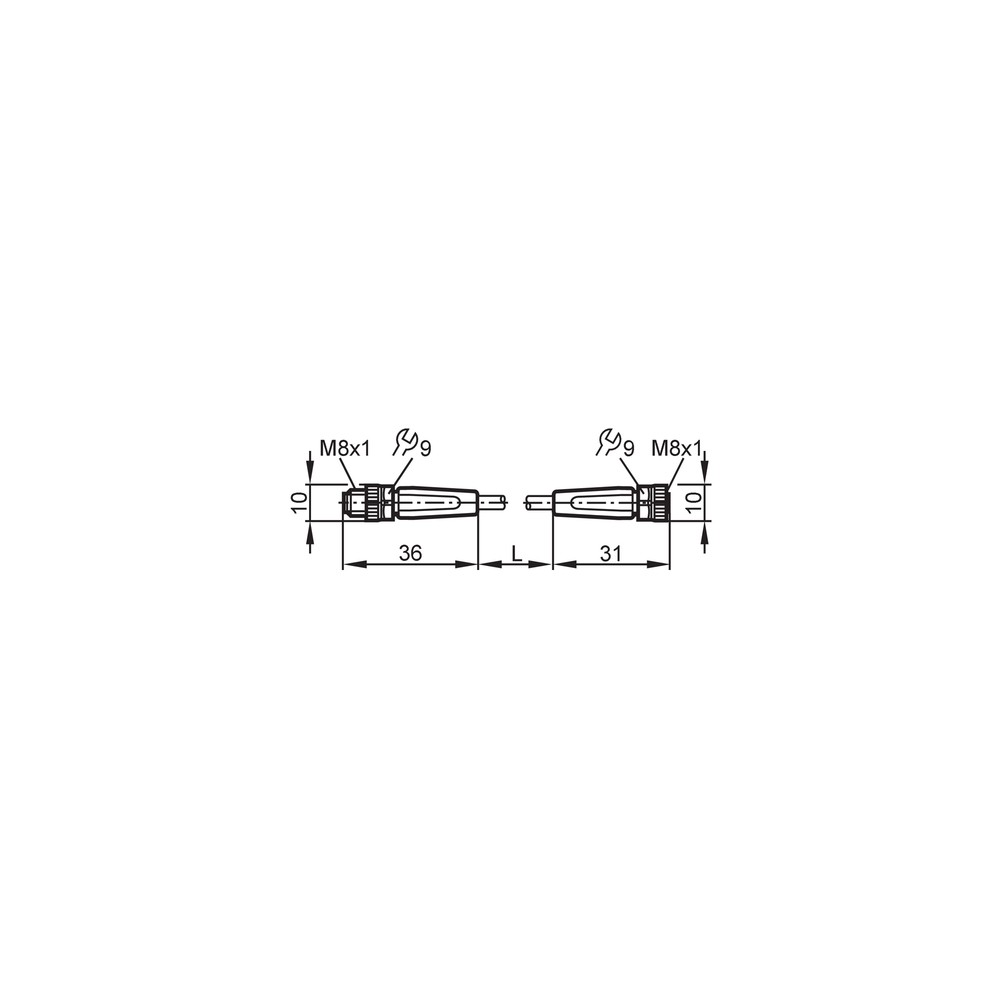

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor ou atuador não estabelece conexão elétrica.	Conector não totalmente acoplado, contato inadequado ou incompatibilidade de codificação, número de polos ou atribuição dos contatos.	Confirme a interface M8 reta codificação A de 4 polos, inspecione os contatos e compare a atribuição dos pinos com o datasheet do dispositivo.
Funcionamento intermitente durante movimento do cabo.	Curvatura ou torção além dos limites declarados, ou dano no cabo ou conector.	Inspecione o trajeto e o cabo; confira o raio mínimo de curvatura de 10 x o diâmetro e o limite de torção de ± 180 °/m.
Umidade ou contaminantes aparecem na região da conexão.	Acoplamento incompleto, vedação danificada ou instalação fora das condições previstas para o grau de proteção.	Verifique o acoplamento, a vedação e o estado da conexão; compare a condição real de montagem com as instruções do fabricante.
A conexão aquece ou apresenta interrupção sob carga.	Requisito elétrico superior aos limites do cabo ou conexão inadequada.	Meça tensão e corrente do circuito e compare com < 50 V AC / < 60 V DC e 3 A nominais; confira também o aperto especificado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC310 em português (Datasheet) Desenho em escala do EVC310 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC310 e para que serve?

É um cabo de ligação para conectar sensores e atuadores em aplicações industriais. A versão EVC310 tem cabo de 0,3 m e conexão M8 reta de 4 polos.

Com quais conexões e limites elétricos ele é compatível?

A ficha especifica M8 reto, codificação A, 4 polos, tensão < 50 V AC / < 60 V DC e corrente nominal de 3 A. Confirme também a atribuição dos contatos no datasheet do dispositivo.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para uma instalação que precisa de 1 metro?

Não corresponde ao comprimento especificado para o EVC310, que é 0,3 m. Procure uma versão cujo comprimento atenda ao projeto.

Posso usar o EVC310 com um conector M8 de 3 polos ou de outra codificação?

A ficha do EVC310 especifica M8 reto, codificação A, com 4 polos. Uma interface diferente não corresponde à configuração declarada; verifique o modelo adequado para o equipamento.

O sensor parou de responder: o que devo conferir antes de trocar o cabo?

Confira se o conector está totalmente acoplado e se a codificação, os polos e a atribuição dos contatos correspondem ao dispositivo. Inspecione também contatos e cabo quanto a danos.

O sinal falha quando a máquina movimenta o cabo; qual pode ser a causa?

Uma causa possível é flexão ou torção além dos limites declarados, ou dano no cabo. Inspecione o roteamento e confirme o raio mínimo de curvatura e o limite de torção.

É melhor comprar este cabo ou procurar outra versão?

Escolha o EVC310 quando forem necessários 0,3 m e M8 reto codificação A de 4 polos, dentro dos limites elétricos informados. Para outro comprimento ou configuração de conector, selecione uma versão que corresponda à interface da instalação.

Que cuidado devo ter ao instalar o cabo?

Alinhe o conector antes de acoplar e aperte dentro da faixa de 0,3...0,5 Nm. Evite forçar a conexão e respeite o raio mínimo de curvatura indicado.

O EVC310 pode ser usado com refrigerantes e lubrificantes?

A ficha cita aplicação em máquinas-ferramenta, refrigerantes e lubrificantes. Confirme as condições específicas da instalação e respeite a temperatura e os limites de proteção indicados pelo fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8 indicada para este cabo. (Ref.: conexão M8, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de agentes externos, conforme as condições aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Limite mínimo especificado para a curvatura do cabo durante a instalação. (Ref.: 10 x diâmetro do cabo)

Torque de aperto

Faixa indicada para apertar a conexão sem exceder o valor especificado. (Ref.: 0,3...0,5 Nm)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)
