Cabo de Conexão Fêmea IFM EVC30A

Pré-visualizar: EVC30A IFM - Cabo de Conexão Fêmea IFM Automação Industrial 80m PUR IP67 M12

EVC30A IFM - Cabo de Conexão Fêmea IFM Automação Industrial 80m PUR IP67 M12

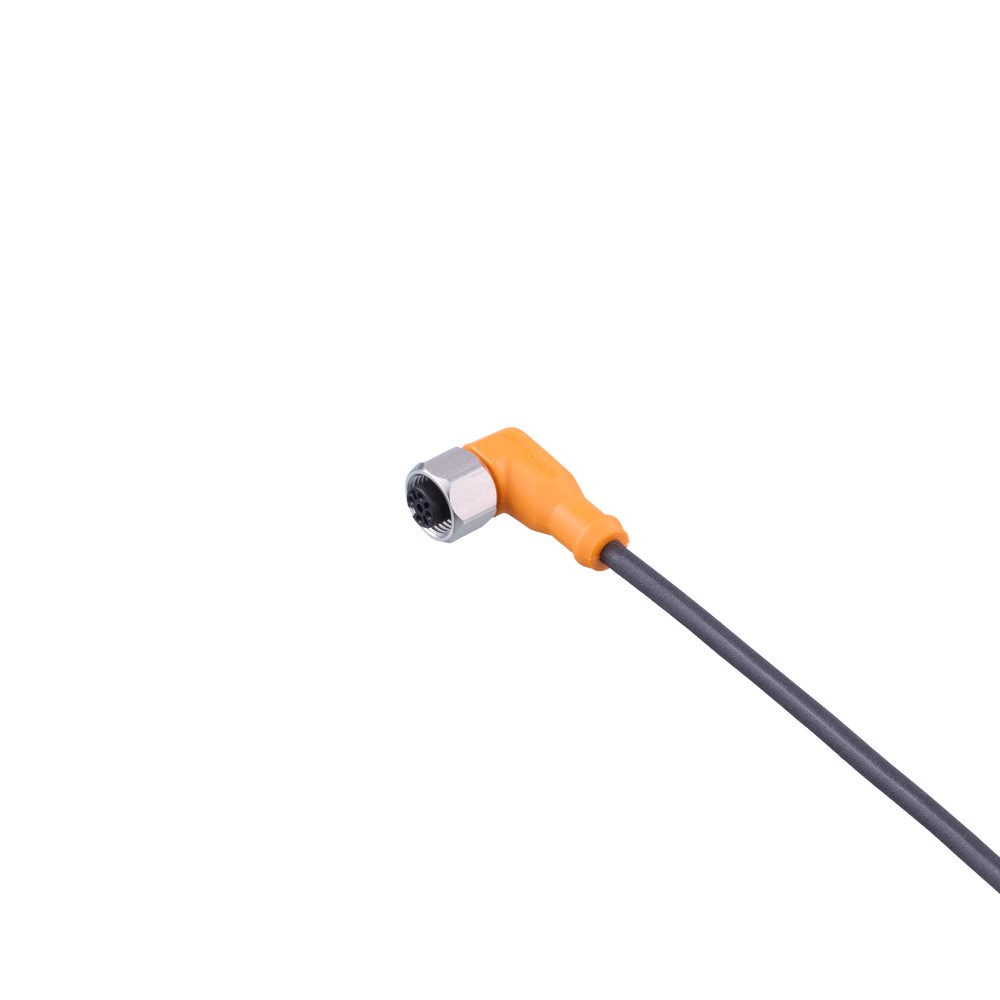

Imagem meramente ilustrativa

R$ 1.390,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC30A
EAN: 4021179250788
NCM do produto: 85444200

Destaques do Produto Comprimento 80 m...mais

Fechar menu

Saiba mais sobre: "EVC30A IFM - Cabo de Conexão Fêmea IFM Automação Industrial 80m PUR IP67 M12"

Destaques do Produto

Comprimento

80 m

Conector

M12 fêmea, angular, codificação A, 4 contatos

Tensão de operação

< 60 V AC/DC

Corrente total

2 A

Revestimento

PUR, sem halogênio

Proteção

IP67; IP68/IP69K fora de áreas explosivas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC30A IFM — cabo de conexão com conector fêmea M12, 80 m, PUR, IP67

O EVC30A é um cabo de conexão com conector fêmea M12 e extremidade do cabo aberta, destinado à conexão de componentes em sistemas de automação industrial. Possui cabo de 80 m em PUR, com quatro contatos banhados a ouro e tensão de operação inferior a 60 V AC/DC. O grau de proteção informado é IP67; fora de áreas explosivas, a ficha também informa IP68/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea e extremidade do cabo aberta
Conector	1 × M12 angular, codificação A, 4 contatos
Comprimento do cabo	80 m
Material do cabo	PUR, preto, sem halogênio
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	2 A
Grau de proteção	IP67; fora de áreas explosivas, IP68/IP69K
Temperatura ambiente	-20…60 °C
Contatos	4, banhados a ouro
SKU / GTIN	EVC30A / 4021179250788

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação que exijam um cabo de 80 m com conector fêmea M12 angular, codificação A, de 4 contatos e extremidade aberta.
Instalações dentro dos limites informados de tensão (< 60 V AC/DC), capacidade de carga total (2 A) e temperatura ambiente (-20…60 °C).
Aplicações que requeiram revestimento de cabo PUR sem halogênio e grau de proteção IP67, observadas as condições de instalação e uso.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exceder os limites informados de tensão, corrente total ou temperatura ambiente.
Não presumir proteção IP68/IP69K em áreas explosivas: a ficha restringe essa condição a uso fora dessas áreas.
Não selecionar sem confirmar que o equipamento de destino aceita conector M12 fêmea angular, codificação A, 4 contatos e a distribuição elétrica necessária.

APLICAÇÕES E USO

Uso como ligação elétrica entre um equipamento com receptáculo correspondente e o circuito com terminação aberta, em sistemas de automação industrial; a adequação depende da pinagem e dos requisitos elétricos do equipamento.
Instalações que requeiram comprimento de cabo de 80 m, desde que a aplicação respeite tensão inferior a 60 V AC/DC, carga total de 2 A e temperatura ambiente de -20…60 °C.
Ambientes que requeiram cabo PUR sem halogênio e proteção IP67, considerando montagem correta e as condições de proteção descritas pelo fabricante.
A ficha lista marcações ATEX e IECEx. A aplicação em área classificada exige verificar a marcação aplicável, as condições do certificado e a instalação; IP68/IP69K é indicado somente fora de áreas explosivas.

COMO ESCOLHER

Antes de comprar o EVC30A IFM — cabo de conexão com conector fêmea M12, 80 m, PUR, IP67, verifique estes pontos:

Escolha o EVC30A quando

O projeto exigir cabo de conexão de 80 m, conector fêmea M12 angular A de 4 contatos, extremidade aberta e operação dentro dos limites elétricos e ambientais especificados.

Verifique outro cabo quando

O comprimento, o gênero ou a geometria do conector, a codificação, o número de contatos ou os limites de tensão, corrente e temperatura não corresponderem ao projeto. A ficha não especifica protocolos nem a pinagem funcional completa; confirme esses dados no datasheet e no equipamento conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Cabo de conexão com conector fêmea	Designação do produto na ficha.
Marca	IFM / ifm electronic	Fabricante informado no anúncio e no cadastro do produto.
Modelo / SKU / part number	EVC30A	Identificadores do produto.
GTIN	4021179250788	Código de identificação comercial informado.
Categoria	Tecnologia de conexão; cabos de conexão com extremidade do cabo aberta	Classificação do produto no cadastro.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	2482,3 g	Valor importado no cadastro do produto.
NCM	8544.42.00	Código fiscal informado no cadastro.

Conexão elétrica
Conector	1 × M12, angular, codificação A	Configuração do soquete indicada na ficha.
Gênero	Fêmea	Tipo de conector indicado no anúncio.
Número e material dos contatos	4 contatos, dourados	Contatos do soquete; a ficha também informa contatos banhados a ouro.
Extremidade do cabo	Aberta	Classificação do cabo no catálogo.
Cabo	80 m, PUR, sem halogênio, preto, Ø 4,9 mm; 4 × 0,34 mm² (42 × Ø 0,1 mm)	Construção e dimensões elétricas informadas na ficha.

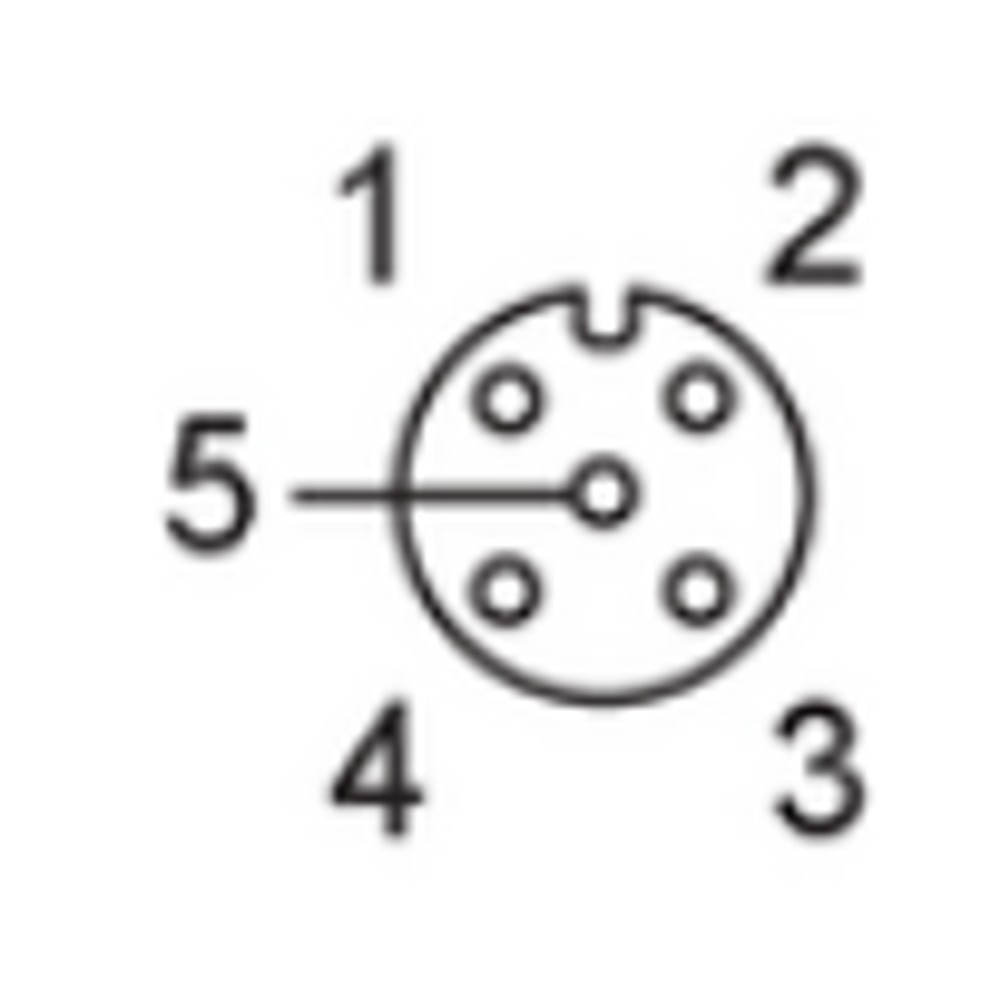

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida pelo fabricante; não substitui a verificação da pinagem.
Capacidade de carga total	2 A	Limite total indicado na ficha; não exceder.
Tensão de operação	< 60 V AC/DC	Limite de operação declarado.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha.

Materiais e construção
Material do cabo	PUR	Material do revestimento do cabo.
Livre de halogênio	Sim	Característica declarada para o cabo.
Material do corpo do conector	TPU, laranja	Material e cor informados para o corpo do soquete.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material informado para o mecanismo de bloqueio.
Material da porca	1.4404, aço inoxidável / 316L	Material da porca informado no cadastro.
Material da vedação	FKM	Material de vedação indicado na ficha.
Torque máximo de aperto	1,2…1,5 Nm	Faixa de torque especificada para o bloqueio do conector.

Condições ambientais e proteção
Grau de proteção	IP67; IP68/IP69K quando utilizado fora de áreas explosivas	Classificação e condição de uso expressamente informadas na ficha.
Temperatura ambiente	-20…60 °C	Faixa de temperatura ambiente indicada.
Compatível com tinta	Sim	Característica declarada no cadastro.
Identificação de proteção ATEX	II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67	Marcação informada na ficha; verificar a adequação à classificação da área e às condições da instalação.
Aprovações	BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U	Referências de aprovação listadas no cadastro do fabricante.

Dados dimensionais
Dimensões informadas	26,5 × 15,5 × 36,5 mm	Dimensões apresentadas no cadastro; confirmar no desenho dimensional para aplicação.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A compatibilidade de protocolo deve ser confirmada no datasheet e nas especificações dos dispositivos conectados.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, com 4 contatos dourados; extremidade do cabo aberta. Cabo PUR preto, sem halogênio, Ø 4,9 mm, 4 × 0,34 mm². Tensão de operação < 60 V AC/DC e capacidade de carga total de 2 A. Cores informadas: BK = preto, BN = marrom, BU = azul, WH = branco. Verifique a pinagem requerida pelo equipamento antes de ligar.

Processo Não há conexão de processo especificada. Trata-se de um cabo de conexão elétrica com conector M12, não de uma conexão mecânica de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, compatível com conector angular de 4 contatos e requisitos elétricos dentro dos limites do cabo	✓	A ficha especifica conector fêmea M12 angular, codificação A, com 4 contatos; a pinagem e a compatibilidade elétrica do conjunto ainda devem ser verificadas.
Equipamento que exige receptáculo M12 fêmea ou outra combinação de gênero e geometria	✗	O conector deste cabo é fêmea. A compatibilidade mecânica depende do conector correspondente no dispositivo.
Circuito que requer tensão igual ou superior a 60 V ou corrente total acima de 2 A	✗	A tensão de operação informada é inferior a 60 V AC/DC e a capacidade de carga total é 2 A.
Uso com temperatura ambiente fora de -20…60 °C	✗	A faixa de temperatura ambiente indicada na ficha é -20…60 °C.
Uso em área explosiva com expectativa de proteção IP68/IP69K	✗	A ficha condiciona IP68/IP69K à utilização fora de áreas explosivas; não se deve aplicar essa classificação a áreas explosivas.

INSTALAÇÃO

Como instalar o EVC30A IFM — cabo de conexão com conector fêmea M12, 80 m, PUR, IP67

Confirme no datasheet e no equipamento de destino o gênero, a codificação, a pinagem e os requisitos elétricos do conector.
Desenergize o circuito antes de realizar a conexão ou preparar a extremidade aberta do cabo.
Inspecione o conector, a vedação e o cabo; não instale componentes com danos visíveis.
Acople o conector alinhando a codificação, sem forçar os contatos, e aperte o bloqueio dentro do torque especificado de 1,2…1,5 Nm.
Prepare e conecte a extremidade aberta de acordo com a pinagem do equipamento; use as cores dos fios apenas como identificação e confirme a função elétrica no esquema aplicável.
Verifique a continuidade, a pinagem e a vedação da conexão antes de energizar, mantendo tensão, corrente e temperatura dentro dos limites da ficha.

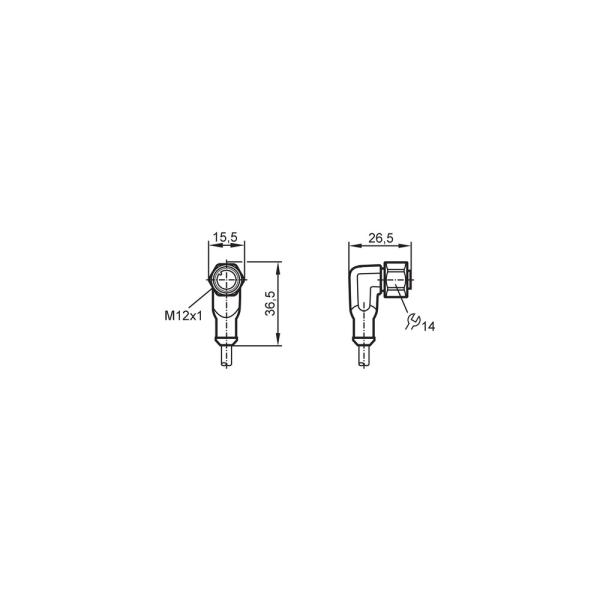

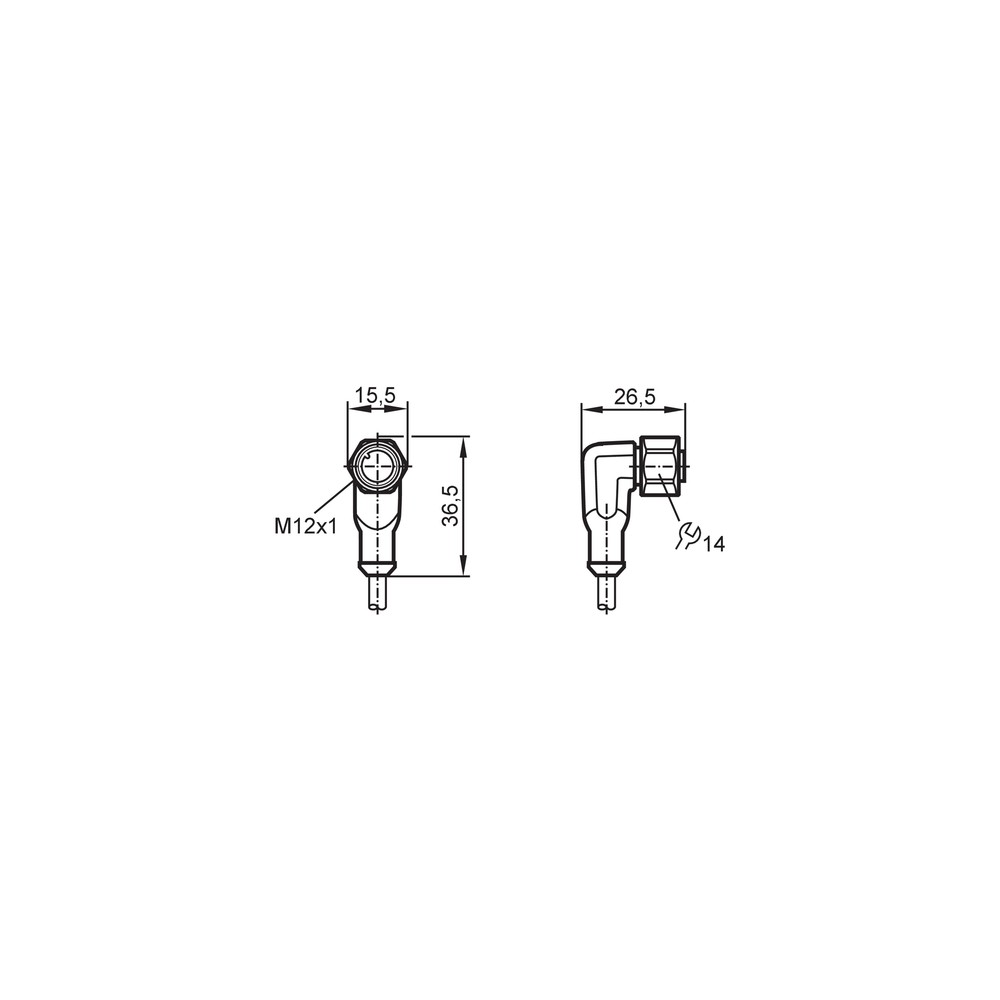

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinal ou não recebe alimentação.	Possível incompatibilidade de pinagem, conexão incompleta ou circuito aberto na extremidade do cabo.	Desenergize o circuito e confira a pinagem no datasheet e no equipamento; inspecione o acoplamento e teste continuidade dos condutores.
A conexão apresenta aquecimento ou interrupção durante a operação.	Possível corrente acima da capacidade total de 2 A, contato inadequado ou terminação incorreta.	Meça a corrente do circuito e verifique a terminação e o estado dos contatos; compare os resultados com os limites da ficha.
Há umidade ou perda de proteção na conexão montada.	Possível acoplamento incompleto, vedação danificada ou aplicação da classificação fora das condições especificadas.	Inspecione o acoplamento e a vedação, confira o torque de 1,2…1,5 Nm e valide se a condição de uso corresponde à classificação aplicável.
O cabo apresenta funcionamento intermitente ao ser movimentado.	Possível dano ou interrupção em um condutor ou na terminação do cabo.	Inspecione o cabo e a extremidade aberta; com o circuito desenergizado, teste continuidade enquanto verifica visualmente a região suspeita.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC30A — português (Datasheet) Desenho em escala EVC30A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC30A e para que serve?

É um cabo de conexão IFM com conector fêmea M12 angular e extremidade aberta. Serve para ligar componentes compatíveis em sistemas de automação, após confirmar a pinagem e os requisitos elétricos.

Quais são o comprimento e os contatos deste cabo?

O cabo mede 80 m e o conector tem 4 contatos banhados a ouro. O revestimento do cabo é PUR e sem halogênio.

O conector serve em qualquer equipamento M12?

Não necessariamente: além do formato M12, é preciso compatibilidade de gênero, codificação, número de contatos e pinagem. Este modelo é fêmea, angular, codificação A, com 4 contatos.

O EVC30A é compatível com qualquer protocolo industrial?

A ficha não informa protocolos de comunicação. Confirme o protocolo, a pinagem e os requisitos elétricos no datasheet e nas especificações dos equipamentos conectados.

Posso usar este cabo em um circuito acima de 60 V ou 2 A?

Não, esses valores excedem os limites declarados: a tensão deve ser inferior a 60 V AC/DC e a capacidade de carga total é 2 A. Se a aplicação exigir valores superiores, selecione um cabo especificado para esses requisitos.

Posso usar a classificação IP68/IP69K em área explosiva?

A ficha informa IP68/IP69K somente quando o produto é utilizado fora de áreas explosivas. Para área classificada, verifique a marcação e as condições de instalação aplicáveis, sem presumir essa classificação.

O que verificar se o equipamento não funcionar após a instalação?

Antes de substituir o cabo, confira se o conector está acoplado, se a pinagem corresponde ao equipamento e se há continuidade nos condutores. Faça as verificações com o circuito desenergizado.

O que pode causar uma conexão intermitente?

Uma interrupção em condutor ou terminação é uma causa possível. Inspecione o cabo e teste a continuidade enquanto verifica a região suspeita, com o circuito desenergizado.

O produto acompanha acessórios ou outros cabos?

A ficha disponível não lista acessórios inclusos; o produto está identificado como um cabo de conexão. Consulte o fornecedor para confirmar o conteúdo efetivo da embalagem.

Como apertar o conector sem comprometer a conexão?

Alinhe a codificação sem forçar os contatos e aperte o bloqueio ao torque indicado de 1,2…1,5 Nm. Antes de energizar, confirme a pinagem e a vedação.

GLOSSÁRIO TÉCNICO

Codificação A M12

Configuração de chaveamento mecânico do conector M12; deve corresponder ao receptáculo do equipamento.

PUR

Poliuretano, material indicado para o revestimento do cabo.

IP67

Grau de proteção informado para o produto; a instalação deve respeitar as condições especificadas pelo fabricante.

Tensão de operação

Limite de tensão declarado para operação do cabo.

Capacidade de carga total

Corrente total máxima indicada na ficha para a aplicação.
