Cabo de Ligação IFM EVC283 M8 - 2m Alta Resistência

Pré-visualizar: EVC283 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto x Angular 2m

EVC283 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto x Angular 2m

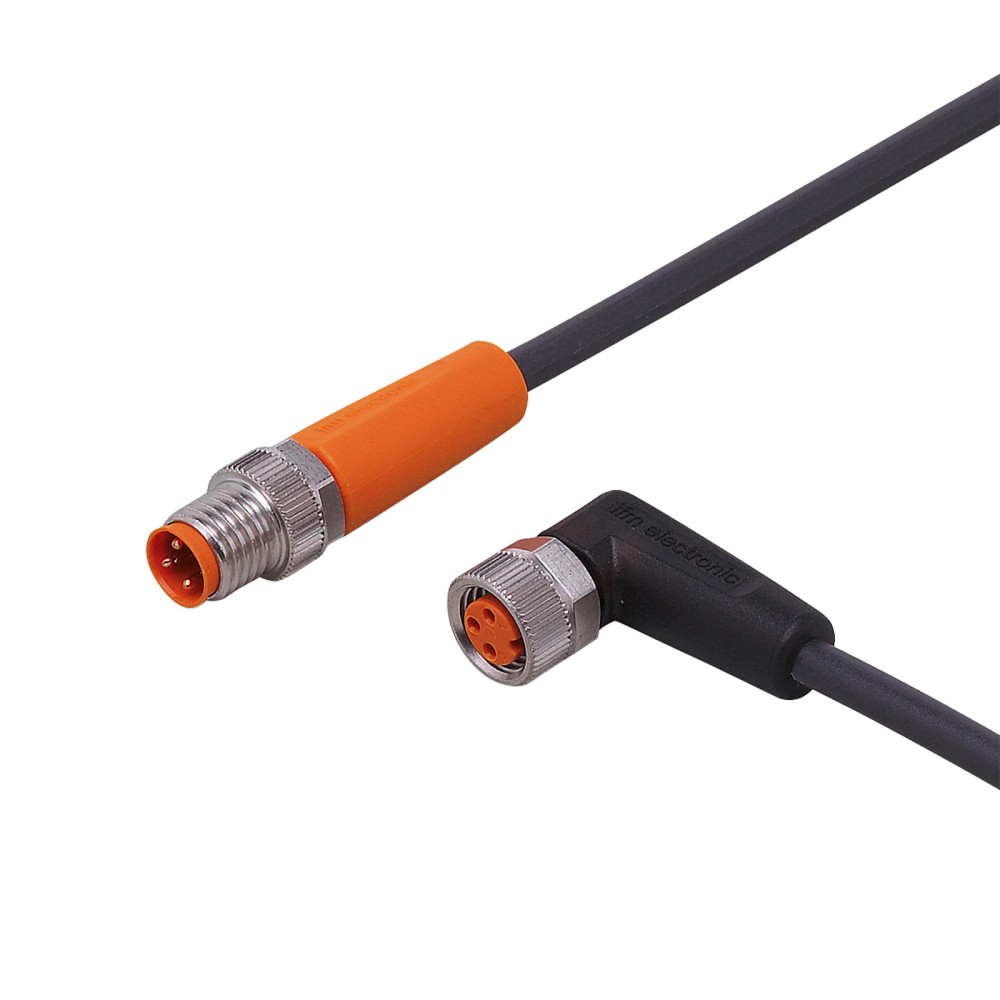

Imagem meramente ilustrativa

R$ 333,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC283
EAN: 4021179250504
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC283 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto x Angular 2m"

Destaques do Produto

Comprimento

2 m

Conexão lado 1

M8 reto, codificação A, 3 contatos

Conexão lado 2

M8 angular, codificação A, 3 contatos

Função elétrica

PNP

Limites elétricos

10...36 V DC; 3 A por contato

Proteção e revestimento

IP65/IP67/IP68/IP69K; cabo PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC283, M8 reto x M8 angular, 2 m

O IFM EVC283 é um cabo de ligação de 2 m com conector M8 reto e soquete M8 angular, ambos com codificação A e três contatos. É destinado a conexões em aplicações industriais e de automação, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. Possui revestimento PUR, contatos dourados e graus de proteção IP65, IP67, IP68 e IP69K. A ficha também informa função elétrica PNP; confirme a configuração de pinos e do dispositivo conectado no datasheet antes da instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC283
Comprimento do cabo	2 m
Conexões	M8 reto x M8 angular; codificação A; 3 contatos em cada lado
Função elétrica	PNP
Material do cabo	PUR
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de alimentação	10...36 V DC; máximo informado de 36 V DC
Corrente por contato	3 A
Temperatura de operação	-25...90 °C; limite cULus informado de até 80 °C
Condutores e diâmetro	3 x 0,25 mm²; Ø 3,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo de 2 m com M8 reto de um lado e M8 angular do outro, codificação A e três contatos.
Aplicações compatíveis com função elétrica PNP, tensão de 10...36 V DC e corrente máxima de 3 A por contato.
Instalações que demandem revestimento PUR e os graus de proteção informados, desde que os conectores estejam corretamente acoplados.
Aplicações industriais, inclusive máquinas-ferramenta e uso com refrigerantes e lubrificantes, conforme descrição do produto.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir outro comprimento, outro tipo de conector, outra codificação ou número diferente de contatos; esses requisitos não correspondem à configuração informada do EVC283.
Não utilize se a tensão de operação ou a corrente por contato exceder os limites informados.
A ficha não confirma compatibilidade com protocolo de comunicação, pinagem específica do equipamento ou qualquer dispositivo determinado; valide esses dados antes de conectar.

APLICAÇÕES E USO

Aplicação informada: conexão em máquinas-ferramenta e instalações industriais de automação, inclusive em ambientes com refrigerantes e lubrificantes; verificar compatibilidade dos conectores e condições de montagem.
Possibilidade condicionada: uso em instalação com movimentação do cabo, pois a ficha declara tolerância a dobras e deslocamentos e mais de 5 milhões de ciclos de curvatura. Respeite o raio mínimo informado e as condições de movimento especificadas.
Uso em ambiente sujeito a lavagem ou ingresso de água somente conforme os graus IP declarados e com os conectores corretamente acoplados; a classificação não deve ser interpretada como proteção independente de uma instalação inadequada.
A ficha não especifica protocolo de comunicação nem pinagem completa para dispositivos; confirme esses dados no datasheet antes de conectar. Não exceda os limites elétricos e de temperatura declarados.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC283, M8 reto x M8 angular, 2 m, verifique estes pontos:

Escolha o EVC283 quando

A instalação exigir 2 m de cabo, conexão M8 reta em uma extremidade e M8 angular na outra, ambas com codificação A e três contatos, além de atender aos limites elétricos e ambientais declarados.

Avalie outra configuração quando

O projeto pedir comprimento, geometria, codificação ou quantidade de contatos diferentes, ou condições elétricas fora de 10...36 V DC e 3 A por contato. Compare a pinagem do dispositivo e consulte o datasheet para confirmar a ligação PNP.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM (ifm electronic)	Identificação do fabricante na ficha.
Modelo / SKU	EVC283	Código do produto informado no anúncio.
GTIN	4021179250504	Identificador comercial informado.
Tipo de produto	Cabo de ligação	Classificação do produto.
Quantidade da embalagem	1 peça	Quantidade informada por embalagem.
Peso	59 g	Peso registrado nos atributos do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Área de aplicação
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos na ficha do produto.

Dados elétricos
Função elétrica	PNP	Função informada; verificar a pinagem no datasheet e no equipamento conectado.
Tensão DC	10...36 V DC	Faixa declarada; máximo informado de 36 V DC.
Corrente por contato	3 A	Limite informado por contato.
Classe de proteção elétrica	III	Classe indicada nos dados do produto.

Conexões e contatos
Conector lado 1	1 x M8 reto; codificação A; 3 contatos dourados	Descrição da extremidade com conector.
Conector lado 2	1 x M8 angular; codificação A; 3 contatos dourados	Descrição da extremidade com soquete.
Torque máximo de aperto	0,3...0,5 Nm	Faixa informada para o bloqueio das conexões.
Material dos contatos	Dourado	Acabamento dos contatos declarado para ambos os lados.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio.
Material do corpo, lado 1	TPU, laranja	Material e cor indicados para o conector reto.
Material do corpo, lado 2	TPU, preto	Material e cor indicados para o soquete angular.
Material da vedação	FKM	Material informado para a vedação do lado angular.

Dados do cabo
Comprimento	2 m	Comprimento nominal informado.
Revestimento	PUR	Material de revestimento declarado.
Especificação dos condutores	3 x 0,25 mm² (32 x Ø 0,1 mm)	Construção informada do cabo.
Diâmetro externo	Ø 3,7 mm	Diâmetro informado para o cabo.
Cor do cabo	Preto	Cor indicada na especificação do cabo.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas; dependem da instalação e do acoplamento correto das conexões.
Faixa de temperatura	-25...90 °C	Faixa de temperatura declarada.
Limite cULus de temperatura	Até 80 °C	A ficha apresenta o limite como cULus: ...80 °C.

Movimento e flexibilidade
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura; condições de ensaio não detalhadas nos dados fornecidos.
Esforço de torção	± 180 °/m	Valor informado para torção.
Raio mínimo de curvatura	Mínimo de 10 x diâmetro do cabo	Requisito indicado na ficha; aplicado ao cabo de Ø 3,7 mm, conforme orientação do fabricante.
Velocidade de deslocamento	Máx. 3,3 m/s	Declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerância a dobras e deslocamentos	Sim	Característica indicada para o cabo.

Sinalização e confiabilidade
LED de status de chaveamento	1 x LED amarelo	Indicação de estado informada na ficha.
LED de operação	1 x LED verde	Indicação de operação informada na ficha.
MTTF	31.710 anos	Valor registrado nos dados do produto; não representa vida útil garantida.

Dimensões
Dimensões registradas	10 x 10 x 36 mm	Dimensões indicadas nos dados importados; consulte o desenho dimensional para interpretação e montagem.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; não atribua compatibilidade com protocolos específicos.

Conexões

Elétrica Função elétrica PNP informada; alimentação de 10...36 V DC, máximo de 36 V DC, e corrente de até 3 A por contato. Ambos os lados têm três contatos dourados. A pinagem do dispositivo deve ser conferida no datasheet.

Processo Conector M8 reto e soquete M8 angular, ambos com codificação A; conexão de bloqueio com torque máximo informado de 0,3...0,5 Nm. Compatibilidade mecânica depende de codificação, geometria e interface correspondentes no equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M8 codificada A e três contatos, geometria correspondente em cada extremidade e circuito dentro dos limites declarados.	✓	A configuração mecânica informada é M8 reto x M8 angular, codificação A, três contatos.
Circuito de 10...36 V DC, com corrente de até 3 A por contato e ligação compatível com a função PNP.	✓	Esses valores e a função elétrica constam nos dados do produto; confirme a pinagem no datasheet.
Equipamento que use protocolo de comunicação específico.	✗	A ficha não declara protocolo nem compatibilidade com protocolos; não é possível confirmar essa aplicação.
Instalação com tensão superior a 36 V DC ou corrente superior a 3 A por contato.	✗	A condição excede os limites elétricos informados.
Equipamento com conector de outra codificação ou geometria diferente da configuração M8 reto x M8 angular.	✗	A interface descrita não corresponde à configuração mecânica declarada para o cabo.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC283, M8 reto x M8 angular, 2 m

Confirme que as interfaces do equipamento correspondem a M8, codificação A, três contatos e às geometrias reta e angular do cabo.
Verifique no datasheet a pinagem e a compatibilidade da função PNP com o circuito e o dispositivo que serão conectados.
Desenergize o circuito antes de realizar a conexão e inspecione visualmente conectores, contatos e vedação.
Conecte as extremidades sem forçar ou cruzar a rosca; mantenha as superfícies de acoplamento limpas.
Aperte o bloqueio dentro da faixa informada de 0,3...0,5 Nm e posicione o cabo respeitando o raio mínimo de curvatura indicado.
Após a instalação, confira o assentamento dos conectores e valide a operação do circuito conforme o procedimento do equipamento conectado.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

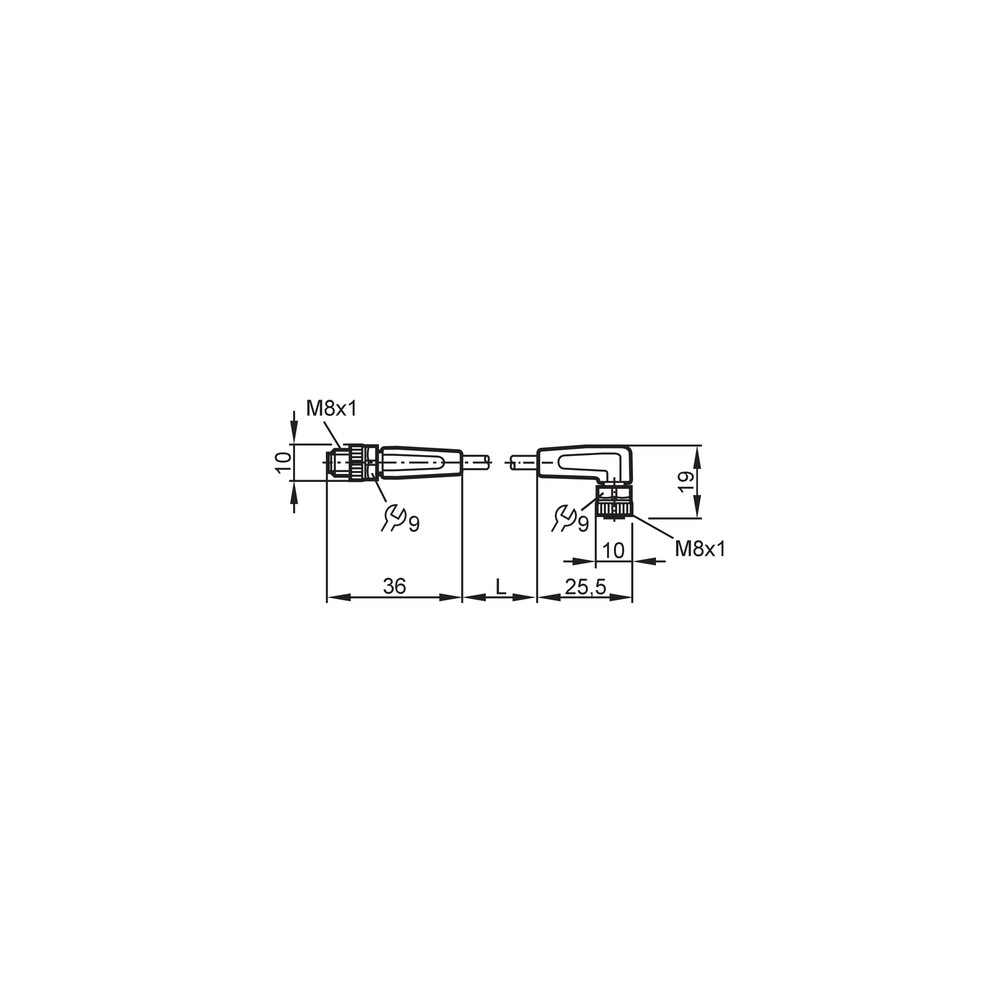

Datasheet IFM EVC283 (PT-BR) (Datasheet) Desenho em escala IFM EVC283 (Desenho Dimensional)
