Cabo de Conexão M12 IFM EVC27A

Pré-visualizar: EVC27A IFM - Cabo de Conexão Fêmea M12 Aplicações Industriais ATEX 20m PUR 4 Polos

EVC27A IFM - Cabo de Conexão Fêmea M12 Aplicações Industriais ATEX 20m PUR 4 Polos

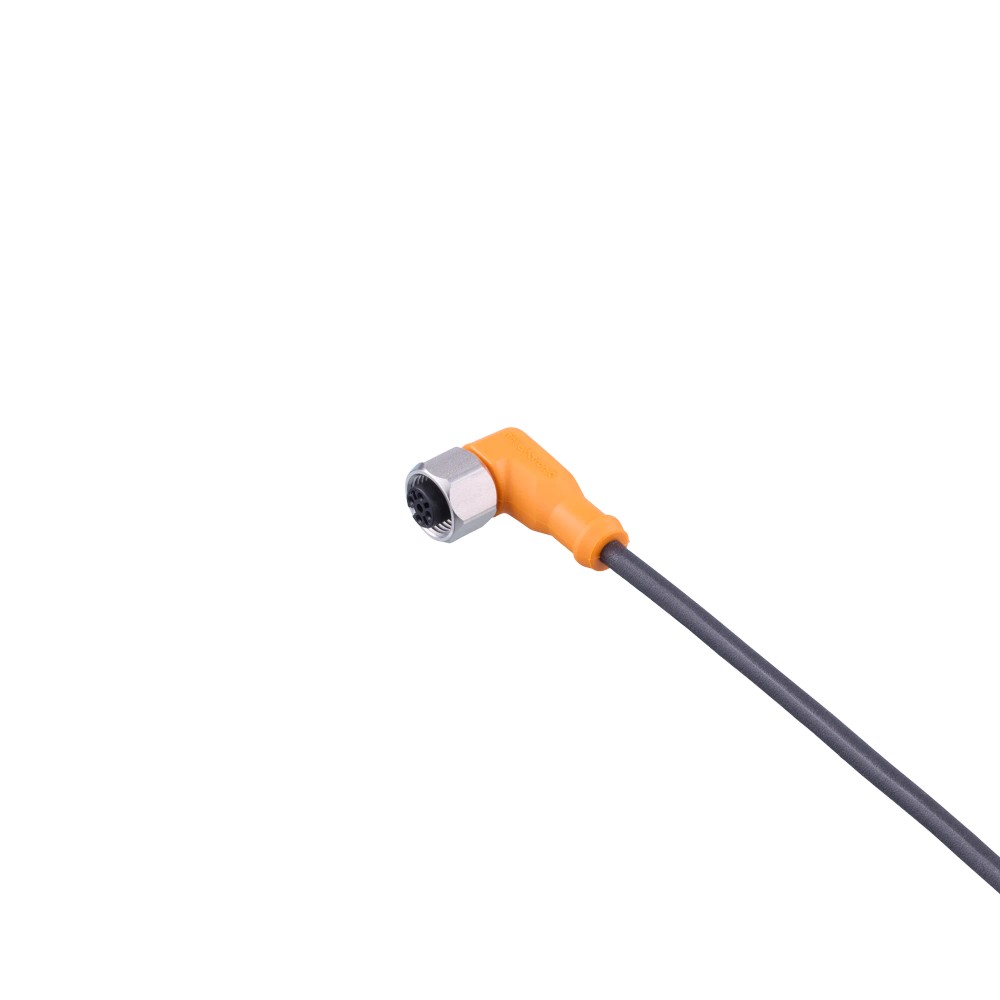

Imagem meramente ilustrativa

R$ 370,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC27A
EAN: 4021179250467
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC27A IFM - Cabo de Conexão Fêmea M12 Aplicações Industriais ATEX 20m PUR 4 Polos"

Destaques do Produto

Tipo de Conector

Fêmea M12 Angular

Comprimento

20 metros

Número de Polos

Material de Revestimento

PUR (Poliuretano)

Certificação ATEX

Sim

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC27A IFM - Cabo de Conexão Fêmea M12 Angular 4 Polos 20m PUR

O cabo de conexão EVC27A da ifm é uma solução robusta com 20 metros de comprimento, projetada para aplicações industriais e áreas com risco de explosão (ATEX). Equipado com conector fêmea M12 angular de 4 polos, destaca-se pela alta resistência química e mecânica devido ao seu revestimento em PUR. Seus contatos banhados a ouro asseguram uma conexão elétrica confiável e durável em ambientes severos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC27A
Comprimento	20 m
Conector	M12 Angular Fêmea
Número de Polos	4
Tensão	< 60 V AC/DC
Corrente	2 A
Proteção	IP 67, IP 68, IP 69K
Temperatura	-20...60 °C
Material	PUR

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ambientes industriais com necessidade de proteção ATEX.
Conexões de sensores M12 com 4 polos.
Aplicações que exigem resistência a óleos e lubrificantes devido ao material PUR.
Locais que necessitam de cabos livres de halogênio.

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 60V AC/DC.
Instalações expostas a temperaturas abaixo de -20°C ou acima de 60°C.
Uso em ambientes com substâncias que degradam o material de vedação FKM ou invólucro TPU.
Aplicação em submersão contínua, apesar da proteção IP68.

APLICAÇÕES E USO

Conexão de sensores industriais em máquinas automatizadas.
Aplicações em atmosferas explosivas (conforme certificação ATEX).
Ambientes industriais que exigem resistência a óleos e produtos de limpeza (IP69K).
Instalações que requerem longa extensão de cabo (20 metros).

COMO ESCOLHER

Antes de comprar o EVC27A IFM - Cabo de Conexão Fêmea M12 Angular 4 Polos 20m PUR, verifique estes pontos:

Quando escolher o EVC27A

Ideal para instalações fixas ou móveis em ambientes industriais, especialmente onde haja necessidade de certificação ATEX, resistência a óleos (PUR) e proteção contra limpeza intensa (IP69K).

Quando buscar outra alternativa

Se a aplicação exigir um comprimento diferente de 20 metros, se a tensão exceder 60V AC/DC, ou se houver requisitos específicos de blindagem (EMC) que este cabo sem blindagem não atenda.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Tipo de conector	Fêmea M12 angular	Configuração da interface mecânica
Polos	4	Número de condutores internos
Material do invólucro	TPU	Material do corpo do conector para durabilidade
Material da porca	1.4404 (aço inoxidável 316L)	Resistência à corrosão

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo de isolação
Corrente nominal	2 A	Capacidade de carga total
Classe de proteção	II	Isolamento elétrico

Características do Cabo
Comprimento	20 m	Dimensão total do cabo
Material do revestimento	PUR	Resistência externa do cabo
Sem halogênio	Sim	Segurança contra gases tóxicos

Condições Ambientais
Grau de Proteção	IP 67 / IP 68 / IP 69K	Proteção contra ingresso de poeira e líquidos
Temperatura ambiente	-20 a 60 °C	Faixa de operação térmica
Identificação ATEX	II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67	Certificação para áreas perigosas

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais I/O

• Transmissão de energia 24V DC

Conexões

Elétrica Cabo 4 polos, 0,34 mm², PUR, preto

Processo M12 roscado (Fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com vapores ou poeiras explosivas (ATEX)	✓	O cabo atende às especificações II 3G Ex ec IIC Gc e II 2D Ex tb IIIC Db.
Conexão em sensores com codificação B ou D	✗	O conector é de codificação A, sendo mecanicamente incompatível com outras codificações M12.
Ambientes de lavagem com alta pressão (IP69K)	✓	O design e material do conector suportam procedimentos de limpeza de alta pressão.

INSTALAÇÃO

Como instalar o EVC27A IFM - Cabo de Conexão Fêmea M12 Angular 4 Polos 20m PUR

Certifique-se de que a fonte de energia esteja desconectada antes da instalação.
Inspecione o conector M12 e o soquete do dispositivo quanto à presença de sujeira ou detritos.
Alinhe os pinos do conector fêmea com a codificação A do soquete macho.
Rosqueie manualmente a porca de travamento de aço inoxidável até sentir resistência.
Utilize uma chave dinamométrica para aplicar o torque final de 1,2 a 1,5 Nm.
Certifique-se de que o cabo não esteja sendo tensionado e possui raio de curvatura adequado.

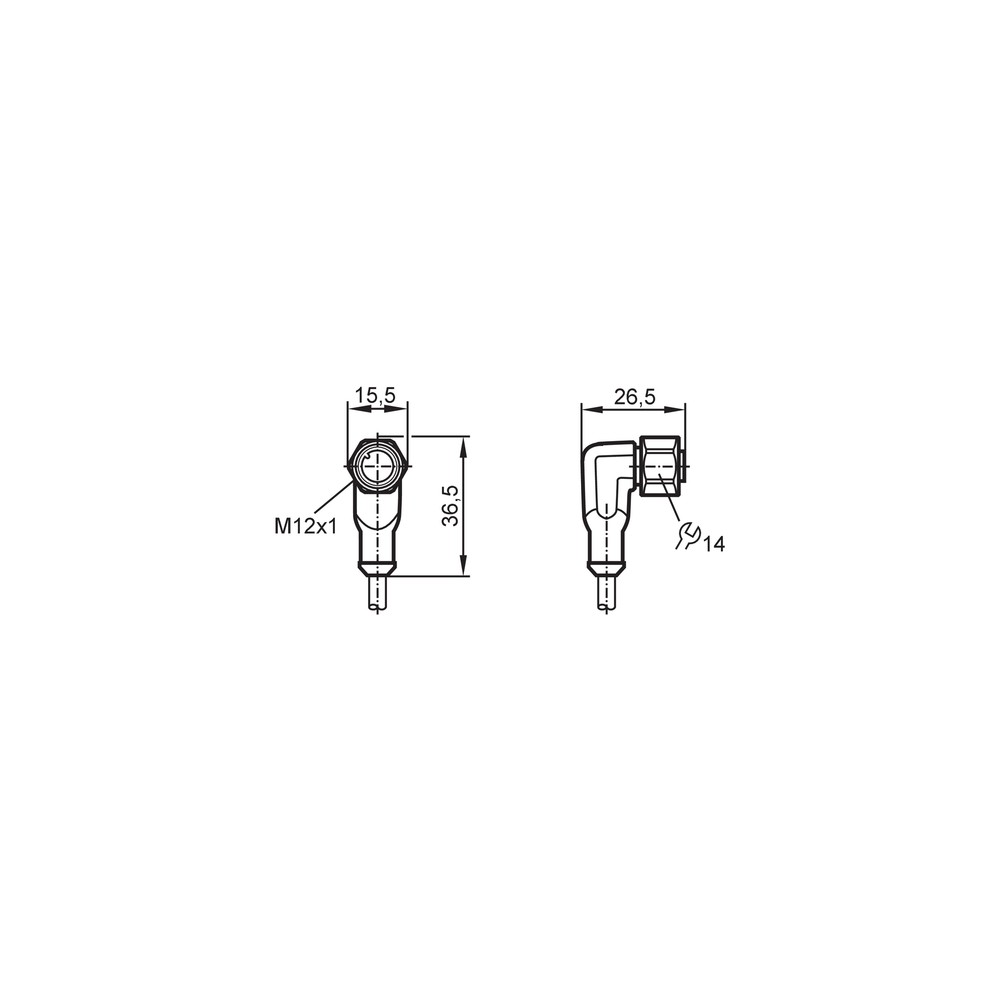

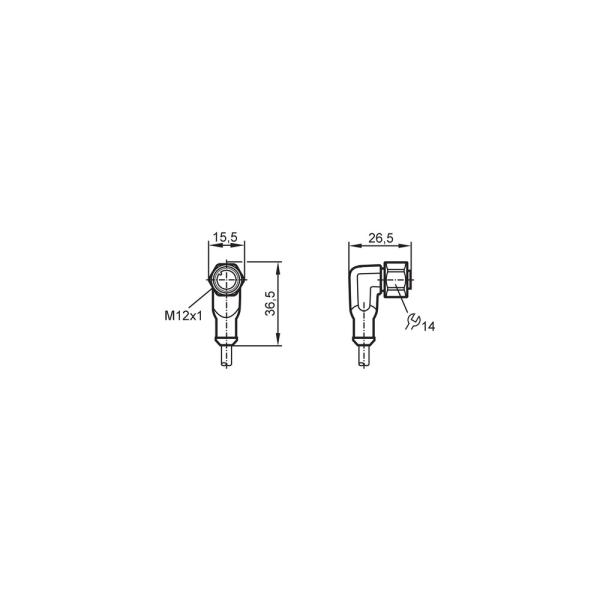

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha de vedação no conector.	Torque de aperto fora do especificado (abaixo ou acima de 1,2-1,5 Nm).	Verificar se a porca de acoplamento está firme e se o O-ring de vedação FKM não está danificado.
Interrupção intermitente de sinal no dispositivo conectado.	Flexão excessiva ou repetida abaixo do raio permitido.	Realizar teste de continuidade com multímetro enquanto manipula o cabo em toda a extensão.
Degradação visual do revestimento ou ressecamento do cabo.	Exposição a substâncias químicas incompatíveis com o PUR ou TPU.	Inspecionar visualmente o revestimento quanto a rachaduras ou descoloração severa.
Dano por arco elétrico ou curto-circuito interno.	Tensão superior a 60V aplicada ao circuito.	Medir a tensão na linha de alimentação e comparar com o limite de 60V AC/DC.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVC27A (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVC27A da ifm e para que ele serve?

Este produto é um cabo de conexão industrial de 20 metros, com conector fêmea M12 angular de 4 polos, destinado à transmissão de sinais e energia em aplicações industriais severas e áreas classificadas ATEX.

Quais são as principais características técnicas do modelo EVC27A?

O EVC27A é fabricado com revestimento em PUR, possui contatos banhados a ouro para garantir condutividade superior e é livre de halogênio, atendendo rigorosos padrões de segurança industrial.

Para quais condições ou aplicações o cabo EVC27A não é recomendado?

Este cabo não é indicado para aplicações submersas permanentes, apesar do grau de proteção IP68/IP69K, e não deve ser utilizado em ambientes que excedam a temperatura de operação de -20 a 60 °C.

Existe alguma restrição de voltagem para o uso deste cabo?

O cabo não deve ser instalado em aplicações que demandem tensões superiores a 60V AC/DC, pois sua especificação de projeto é limitada a este valor.

Como identificar se o cabo está com falha ou mau contato?

Sintomas comuns de falha incluem interrupção intermitente de sinal ou queda de tensão, geralmente causados por dobras excessivas ou ruptura interna do condutor; verifique a continuidade dos fios com um multímetro.

O que verificar se o cabo apresentar falha de comunicação após a instalação?

Se houver oxidação aparente no conector ou falha de vedação, verifique se o torque de aperto especificado (1,2 a 1,5 Nm) foi respeitado e se o material de vedação FKM está íntegro.

Devo optar por este cabo pronto de 20m ou montar um conector de campo?

O EVC27A é uma solução de 20 metros, ideal para longas distâncias, enquanto conectores de campo montáveis são recomendados apenas para comprimentos customizados onde a distância é variável ou desconhecida.

Qual a vantagem deste modelo comparado a um cabo industrial padrão de PVC?

Este cabo é a escolha recomendada para ambientes industriais que exigem conformidade ATEX, superando cabos padrão de PVC em durabilidade, resistência mecânica e proteção contra agentes químicos.

Qual o procedimento correto para instalar e fixar o conector M12?

A instalação deve ser feita alinhando o conector M12 angular à porta do dispositivo, roscando manualmente e finalizando com chave dinamométrica para aplicar entre 1,2 e 1,5 Nm de torque.

Este cabo possui certificações para áreas classificadas?

O produto possui certificação ATEX (II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67), assegurando seu uso em áreas com risco de explosão conforme as normas especificadas na ficha técnica.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento do cabo que oferece alta resistência mecânica, a óleos e a abrasão. (Ref.: Material)

Grau de Proteção IP69K

Norma que garante proteção contra alta pressão e temperatura, ideal para processos de limpeza industrial intensiva. (Ref.: Grau de proteção)

ATEX

Diretiva europeia para equipamentos destinados a atmosferas explosivas. (Ref.: Identificação ATEX)

FKM

Fluorelastômero utilizado na vedação, oferecendo excelente resistência química e térmica. (Ref.: Material da vedação)

Sem Halogênio

Característica que garante que, em caso de incêndio, o cabo não libera gases tóxicos ou corrosivos. (Ref.: Sem halogênio)
