Cabo de Ligação IFM EVC268 M8 2m

Pré-visualizar: EVC268 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 2m PUR

EVC268 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 2m PUR

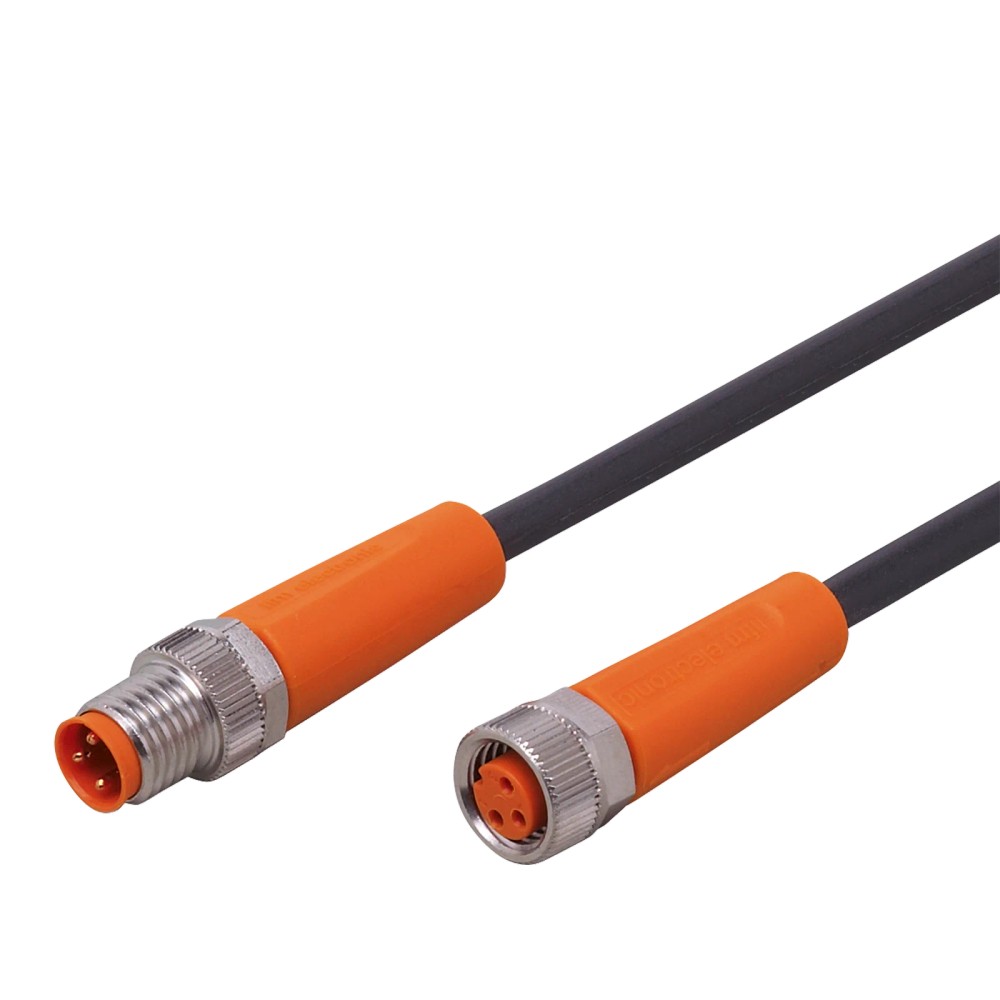

Imagem meramente ilustrativa

R$ 265,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC268
EAN: 4021179250344
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC268 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 2m PUR"

Destaques do Produto

Comprimento

2 m

Tipo e orientação das conexões

M8, retas, codificação A

Número de contatos

Limites elétricos informados

< 50 V AC / < 60 V DC; capacidade de carga total de 3 A

Requisitos ambientais

Proteção IP 65, IP 67, IP 68 e IP 69K; temperatura de -25 a 90 °C, com limite cULus até 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC268 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 2m PUR

O EVC268 é um cabo de ligação IFM com conexões M8 retas, destinado à conexão de componentes em sistemas de automação industrial. Tem 2 m de comprimento, revestimento em PUR e três contatos banhados a ouro. A ficha informa proteção IP 65, IP 67, IP 68 e IP 69K, além de operação abaixo de 50 V AC e abaixo de 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	2 m
Conexões	Soquete e conector M8 retos, codificação A
Contatos	3, banhados a ouro
Material do cabo	PUR, sem silicone e sem halogênio
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25 a 90 °C (cULus: até 80 °C)
Diâmetro externo do cabo	3,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes de automação que exijam cabo de ligação M8 reto, codificação A, com três contatos e comprimento de 2 m; confirmar pinagem e requisitos elétricos do dispositivo conectado.
Aplicações industriais e de automação, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações que requerem cabo PUR sem silicone e sem halogênio e os graus de proteção informados para o produto, respeitando as condições de montagem e uso.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão igual ou superior aos limites declarados: abaixo de 50 V AC e abaixo de 60 V DC.
Não selecionar para corrente total acima de 3 A.
Não selecionar quando forem necessárias conexões diferentes de M8 retas, codificação A, três contatos ou comprimento diferente de 2 m sem validar outra versão.
Não usar como cabo de alimentação de motor ou para transmissão de protocolos não especificados na ficha.

APLICAÇÕES E USO

Aplicação indicada: ligação de componentes em sistemas de automação industrial e máquinas-ferramenta, conforme descrição do produto.
Aplicação indicada: instalações associadas a refrigerantes e lubrificantes; confirmar que conexão, vedação e montagem correspondem às condições reais do equipamento.
Possibilidade inferida: ligação de dispositivos com interfaces M8 retas, codificação A e três contatos, desde que pinagem, tensão e corrente sejam compatíveis; validar com a documentação dos dispositivos conectados.
Para instalação móvel, considerar o raio de flexão mínimo declarado de 10 vezes o diâmetro do cabo e os limites de movimento especificados na ficha. A classificação IP não substitui a verificação das condições de montagem.

COMO ESCOLHER

Antes de comprar o EVC268 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 2m PUR, verifique estes pontos:

Escolha o EVC268

Quando a instalação requer 2 m de cabo, conexão em ambas as extremidades M8 reta com codificação A e três contatos, e os limites declarados de tensão e corrente atendem ao circuito.

Procure outra configuração

Quando a montagem exigir outro comprimento, orientação ou codificação de conector, ou outro número de contatos. A ficha não identifica uma alternativa específica; compare os requisitos da instalação com o catálogo IFM.

Valide o circuito antes da compra

Confirme a pinagem do equipamento, a tensão aplicada e a corrente total. A ficha não especifica protocolo de comunicação nem atribuição de pinos.

Considere as condições de instalação

Verifique temperatura, exposição ambiental e movimento do cabo. Para aplicação flexível, a ficha informa raio de flexão mínimo de 10 vezes o diâmetro do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Cabo de ligação IFM EVC268	Identificação do produto indicada no anúncio.
Marca	IFM	Fabricante indicado no anúncio.
SKU e part number do anúncio	EVC268	Códigos de identificação informados na fonte prioritária.
GTIN	4021179250344	Identificador comercial informado no anúncio.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
Peso	57,6 g	Valor informado no conjunto de dados do produto.
Categoria	Tecnologia de conexão; cabo de ligação	Classificação do produto na ficha.

Aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos nos dados do produto; observar os limites ambientais e de instalação.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados para operação.
Capacidade de carga total	3 A	Capacidade total declarada; considerar a corrente do circuito conectado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Seção transversal dos condutores	0,25 mm²	Seção declarada para os condutores.
Construção dos condutores	3 x 0,25 mm²; 32 x Ø 0,1 mm	Composição declarada do cabo.

Conexões elétricas
Conexão do soquete	1 x M8, reto, codificação A, 3 contatos dourados	Configuração de conexão informada para o soquete.
Conexão do conector	1 x M8, reto, codificação A, 3 contatos dourados	Configuração de conexão informada para o conector.
Corpos das conexões	TPU, laranja	Material e cor declarados para os corpos das conexões.
Bloqueio	Latão niquelado	Material declarado para os elementos de bloqueio.
Vedação do soquete	FKM	Material de vedação informado para o soquete.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa indicada para o aperto das conexões.

Cabo e materiais
Comprimento	2 m	Comprimento nominal informado.
Revestimento	PUR	Material de revestimento do cabo.
Diâmetro externo	3,7 mm	Diâmetro declarado do cabo.
Cor do cabo	Preto	Cor indicada nos dados do cabo.
Sem silicone	Sim	Característica declarada para o produto.
Sem halogênio	Sim	Característica declarada para o produto.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus informados na ficha; a proteção depende da montagem correta e das condições aplicáveis a cada classificação.
Temperatura ambiente	-25 a 90 °C (cULus: até 80 °C)	Faixa declarada; o limite cULus indicado é 80 °C.
Material do invólucro	TPU	Material declarado para o invólucro das conexões.
Material da vedação	FKM	Material informado para a vedação.

Dados mecânicos e movimento
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite declarado para esforço de torção.
Raio de flexão em aplicação flexível	Mín. 10 x o diâmetro do cabo	Raio mínimo informado para aplicação flexível; não representa o raio de uma aplicação fixa.
Velocidade de movimento	Máx. 3,3 m/s	Valor declarado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. Compatibilidade de protocolo não pode ser confirmada apenas pelo tipo de conector.

Conexões

Elétrica Conjunto com soquete e conector M8 retos, codificação A, três contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. Confirmar pinagem e requisitos elétricos dos dispositivos antes da ligação.

Processo Conexões elétricas M8; não é uma conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 reta, codificação A, três contatos e requisitos elétricos dentro dos limites especificados	✓	A ficha informa soquete e conector M8 retos, codificação A, três contatos, tensão abaixo de 50 V AC / 60 V DC e capacidade de carga total de 3 A. A pinagem do dispositivo ainda deve ser confirmada.
Circuito com tensão igual ou superior a 50 V AC ou 60 V DC, ou corrente total superior a 3 A	✗	Essas condições excedem ou não respeitam os limites elétricos declarados para o cabo.
Conexão que exige outro número de contatos, codificação ou orientação	✗	A ficha deste modelo descreve conexões M8 retas, codificação A, com três contatos; outra configuração exige outro produto.
Integração cujo protocolo de comunicação é requisito determinante	✗	A ficha não identifica protocolo de comunicação nem compatibilidade com dispositivos ou redes específicos; confirme esses dados com o fabricante.

INSTALAÇÃO

Como instalar o EVC268 IFM - Cabo de Ligação IFM Automação Industrial M8 Reto 2m PUR

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que as interfaces dos dois dispositivos são M8 retas, codificação A, com três contatos, e verifique a pinagem na documentação dos equipamentos.
Verifique se a tensão e a corrente do circuito permanecem dentro dos limites declarados para o cabo.
Inspecione conectores, contatos, cabos e vedações; não instale componentes danificados ou contaminados.
Alinhe os conectores sem forçar e aperte dentro da faixa de 0,3 a 0,5 Nm.
Roteie o cabo sem exceder os limites de flexão e torção indicados; em aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo.

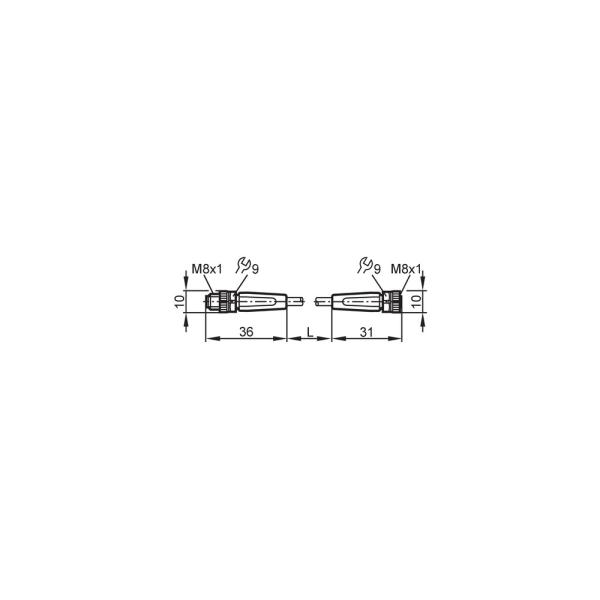

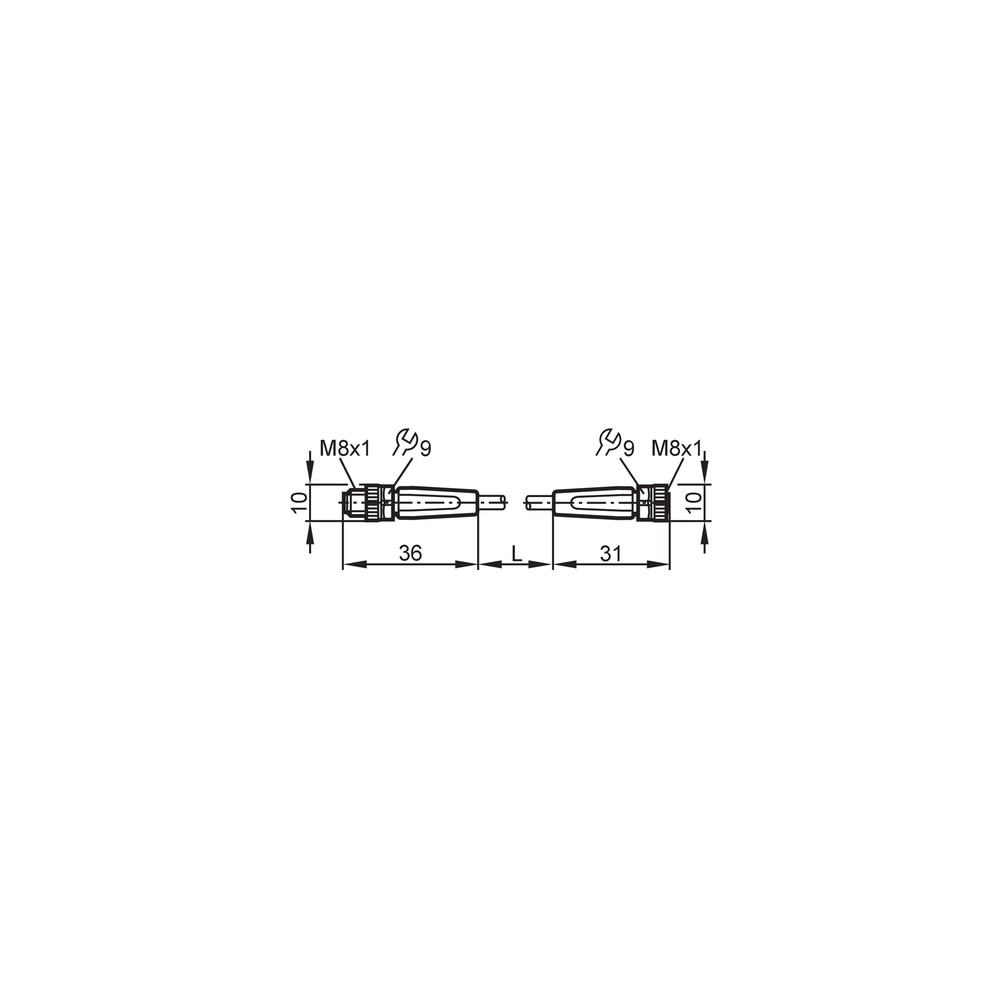

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não é reconhecido.	Conexão incompleta, contatos desalinhados ou incompatibilidade de pinagem entre o cabo e o dispositivo.	Desenergize o circuito, verifique o assentamento dos conectores e compare a pinagem dos equipamentos com a documentação correspondente.
Falhas intermitentes durante o movimento do cabo.	Raio de flexão menor que o mínimo especificado, esforço de torção excessivo ou dano no cabo.	Inspecione o trajeto e o revestimento; compare a instalação com o raio mínimo de 10 vezes o diâmetro e o limite de torção declarado.
Umidade ou contaminantes aparecem na interface do conector.	Conector mal encaixado, aperto fora da faixa indicada ou vedação danificada; o grau IP depende da montagem correta.	Inspecione as faces e vedações, confirme o encaixe e verifique o torque de 0,3 a 0,5 Nm, sem exceder o limite.
A conexão aquece ou apresenta interrupção sob carga.	Corrente acima da capacidade total declarada, contato com mau assentamento ou requisitos elétricos incompatíveis.	Meça a corrente do circuito, confirme que não supera 3 A e inspecione o estado e o encaixe dos contatos com o circuito desenergizado.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC268 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC268 e para que serve?

É um cabo de ligação IFM para conectar componentes de automação por conexões M8. A ficha descreve uso industrial, inclusive em máquinas-ferramenta.

O que acompanha o EVC268?

A ficha informa uma peça por embalagem. O produto é o cabo com conexões M8 nas duas extremidades; acessórios adicionais não estão especificados.

O EVC268 funciona com qualquer dispositivo M8?

Não é possível confirmar compatibilidade apenas pelo formato M8. Verifique codificação A, três contatos, pinagem e requisitos elétricos do dispositivo.

Posso usar este cabo em um circuito acima de 3 A?

Não; a capacidade de carga total declarada é 3 A. Para correntes superiores, selecione uma solução cuja ficha técnica permita essa condição.

Este cabo serve para ligar um motor?

A ficha descreve um cabo de ligação para automação industrial e não identifica uso como cabo de alimentação de motor. Confirme a aplicação e os requisitos do motor com o fabricante antes de selecionar.

Posso usar o EVC268 com conexão M8 angular ou com outra codificação?

Este modelo é descrito com conexões M8 retas e codificação A. Para outra orientação ou codificação, procure uma versão cuja ficha corresponda à configuração necessária.

O dispositivo não funciona depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique o encaixe dos conectores, a pinagem e a compatibilidade elétrica dos dispositivos. Desenergize o circuito antes de inspecionar as conexões.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é flexão ou torção fora dos limites declarados, ou dano físico no cabo. Inspecione o trajeto e compare-o com o raio mínimo e o esforço de torção especificados.

Como aperto os conectores durante a instalação?

A ficha indica torque de aperto de 0,3 a 0,5 Nm. Alinhe os conectores antes do aperto e não force a união.

O cabo é fornecido como kit com acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Se precisar de componentes adicionais, confirme-os separadamente na documentação ou com o fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento da conexão M8 que identifica a configuração mecânica do conector; confirme que corresponde à interface do dispositivo conectado.

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de elementos externos, sujeita à montagem e às condições aplicáveis.

PUR

Material indicado para o revestimento do cabo.

Raio de flexão

Raio mínimo de curvatura informado para aplicação flexível; não confundir com o diâmetro do cabo.

Capacidade de carga total

Corrente total máxima declarada para o cabo; deve ser considerada na seleção do circuito conectado.
