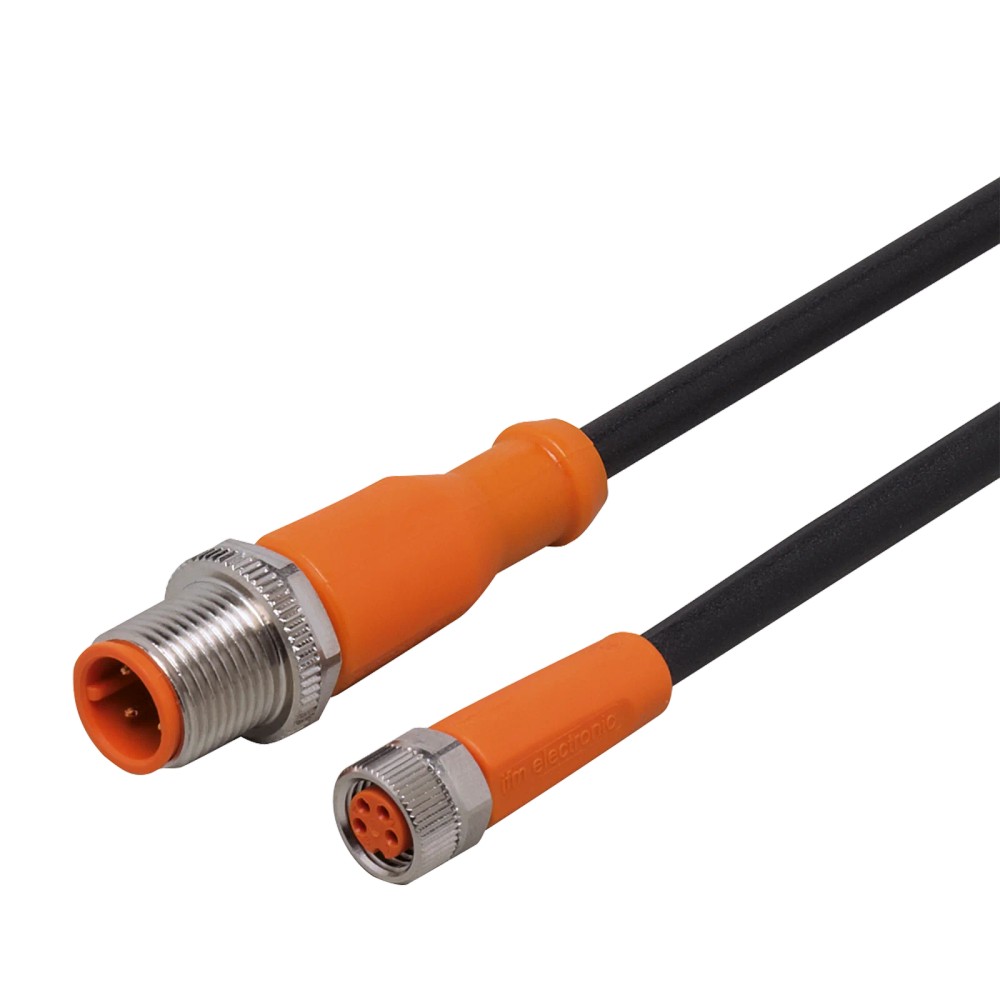

Cabo de Ligação IFM EVC244 5m

Pré-visualizar: EVC244 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K

EVC244 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 336,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC244
EAN: 4021179250108
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC244 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

5 m

Conectores

M8 e M12, retos, codificação A

Tensão de operação

< 50 V AC / < 60 V DC

Capacidade de carga total

3 A

Ambiente

Graus de proteção IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC244, 5 m, PUR, M8 para M12, IP65/IP67/IP68/IP69K

O IFM EVC244 é um cabo de ligação de 5 m para conexões em aplicações industriais e de automação. Possui cabo em PUR sem halogênio, contatos banhados a ouro e conectores retos M8 e M12 com codificação A. Sua ficha informa graus de proteção IP65, IP67, IP68 e IP69K e tensão de operação inferior a 50 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	5 m
Material do cabo	PUR, sem halogênio
Conexões	1 x M8 e 1 x M12, retas, codificação A
Contatos	4 em cada conexão, banhados a ouro
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C
Diâmetro do cabo	Ø 4,3 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam ligação entre uma conexão M8 e uma M12, ambas retas e com codificação A.
Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que utilizem cabo de 5 m e respeitem os limites elétricos e ambientais especificados.

⚠ Considere outro se precisa de:

Não selecione este modelo se a instalação exigir comprimento diferente de 5 m ou conectores com geometria ou codificação diferentes; a ficha não documenta essas variantes para o EVC244.
Não utilize em condições que excedam os limites elétricos, ambientais ou de movimentação indicados na ficha.

APLICAÇÕES E USO

Aplicação indicada: ligação em sistemas industriais e de automação, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.
Uso em instalação fixa dentro da faixa de temperatura ambiente declarada de -25...90 °C; para a condição cULus, a ficha limita a temperatura a até 75 °C.
Uso com movimento horizontal em percurso de 5 m somente dentro das condições declaradas: velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².
A ficha informa tolerância a dobras e deslocamentos e mais de 5 milhões de ciclos de curvatura; em instalação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo.
A compatibilidade com equipamentos específicos depende de conferir pinagem, codificação, tensão e carga elétrica; a ficha não declara protocolos de comunicação.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC244, 5 m, PUR, M8 para M12, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC244

Quando a instalação requer 5 m de cabo PUR com uma conexão M8 e outra M12, retas e codificadas A, e os limites de tensão, corrente, temperatura e movimento da ficha são atendidos.

Verifique a configuração antes da compra

Se o equipamento exigir outro comprimento, outra geometria ou codificação de conexão, confirme o modelo correspondente com a documentação IFM. A ficha disponível não identifica alternativas específicas.

Confirme as condições de operação

Compare a tensão e a carga total com os limites especificados; para instalação móvel, considere também velocidade, aceleração, raio de flexão e esforço de torção informados no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria do produto.
Marca	IFM	Fabricante indicado no anúncio.
Modelo	EVC244	Referência do produto.
SKU	EVC244	Código do produto no anúncio.
GTIN	4021179250108	Identificador comercial informado.
Aplicação	Aplicações industriais e de automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Usos indicados na ficha do produto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão de operação declarados na ficha.
Capacidade de carga total	3 A	Capacidade total informada para o cabo.
Classe de proteção	III	Classificação indicada na ficha.
Seção e composição dos condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção indicada para os condutores do cabo.

Conexões elétricas
Conexão do cabo	5 m, PUR, sem halogênio, preto, Ø 4,3 mm	Construção e comprimento informados para o cabo.
Conexão tipo soquete	1 x M8, reta, codificação A; 4 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; vedação em FKM	Configuração da conexão identificada como soquete na ficha.
Conexão tipo conector	1 x M12, reta, codificação A; 4 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado	Configuração da conexão identificada como conector na ficha.
Torque de aperto da conexão M8	0,3...0,5 Nm	Faixa de torque declarada para o bloqueio da conexão M8.
Torque de aperto da conexão M12	0,6...1,5 Nm	Faixa de torque declarada para o bloqueio da conexão M12.
Material do bloqueio	Latão, niquelado	Material informado para os bloqueios das conexões.
Contatos	4 por conexão, banhados a ouro	Acabamento e quantidade declarados para as conexões.

Materiais e características
Material do cabo	PUR	Material de revestimento informado.
Material do invólucro	TPU	Material indicado para os corpos das conexões.
Material da vedação	FKM	Material de vedação informado para a conexão M8.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada para o cabo.
Tolerância a dobras e deslocamentos	Informada	Característica especial declarada; observe os limites de movimentação e raio de flexão.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados na ficha; a condição de ensaio específica de cada grau não foi detalhada no contexto.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente declarada.
Limite de temperatura cULus	Até 75 °C	Observação de temperatura ambiente associada à certificação cULus na ficha.

Movimentação e instalação
Ciclos de curvatura	> 5 milhões	Valor de ciclos de curvatura informado na ficha.
Raio de flexão em aplicação flexível	Mínimo de 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo de 4,3 mm.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Velocidade de movimento	Máximo de 3,3 m/s	Limite indicado para deslocamento horizontal em percurso de 5 m.
Aceleração máxima	5 m/s²	Condição associada ao limite de velocidade de movimento informado.

Dados mecânicos e logísticos
Comprimento	5 m	Comprimento nominal do cabo.
Peso	156,4 g	Peso informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de protocolo não pode ser confirmada apenas pelas conexões físicas.

Conexões

Elétrica Cabo de 5 m, 4 x 0,34 mm², com uma conexão M8 reta, codificação A, de 4 contatos, e uma conexão M12 reta, codificação A, de 4 contatos. Contatos banhados a ouro. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. Confirme a pinagem e os requisitos elétricos dos dispositivos conectados na documentação correspondente.

Processo Não possui conexão de processo; trata-se de um cabo elétrico de ligação. As conexões documentadas são M8 e M12, retas e com codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M8 e M12 retas, de 4 contatos e codificação A	✓	A ficha identifica essas conexões; a compatibilidade elétrica também depende da pinagem e dos requisitos dos equipamentos.
Aplicação com tensão inferior a 50 V AC ou inferior a 60 V DC e carga total de até 3 A	✓	Os limites de tensão e capacidade de carga total estão informados na ficha.
Aplicação que exija protocolo de comunicação específico	✗	A ficha não declara protocolo nem compatibilidade com protocolos específicos.
Aplicação que exija conectores diferentes de M8/M12 retos, codificação A, ou outra quantidade de contatos	✗	A configuração documentada do EVC244 é M8 e M12, retas, codificação A, com 4 contatos em cada conexão.
Aplicação com movimento horizontal em percurso de 5 m, velocidade de até 3,3 m/s e aceleração máxima de 5 m/s²	✓	Esses valores são as condições máximas de movimento informadas para essa configuração de deslocamento.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC244, 5 m, PUR, M8 para M12, IP65/IP67/IP68/IP69K

Confirme que as interfaces dos equipamentos correspondem às conexões M8 e M12 retas, codificação A, com 4 contatos.
Verifique a pinagem nos documentos dos dispositivos conectados antes de energizar; a ficha do cabo não especifica uma pinagem funcional.
Inspecione cabo, contatos, vedação e corpos dos conectores antes da montagem.
Acople as conexões sem forçar o alinhamento e aperte os bloqueios dentro das faixas declaradas para M8 e M12.
Em aplicação flexível, mantenha o raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo e respeite o limite de torção informado.
Antes de colocar em operação, confirme que tensão, corrente, temperatura e condições de movimentação permanecem dentro dos limites da ficha.

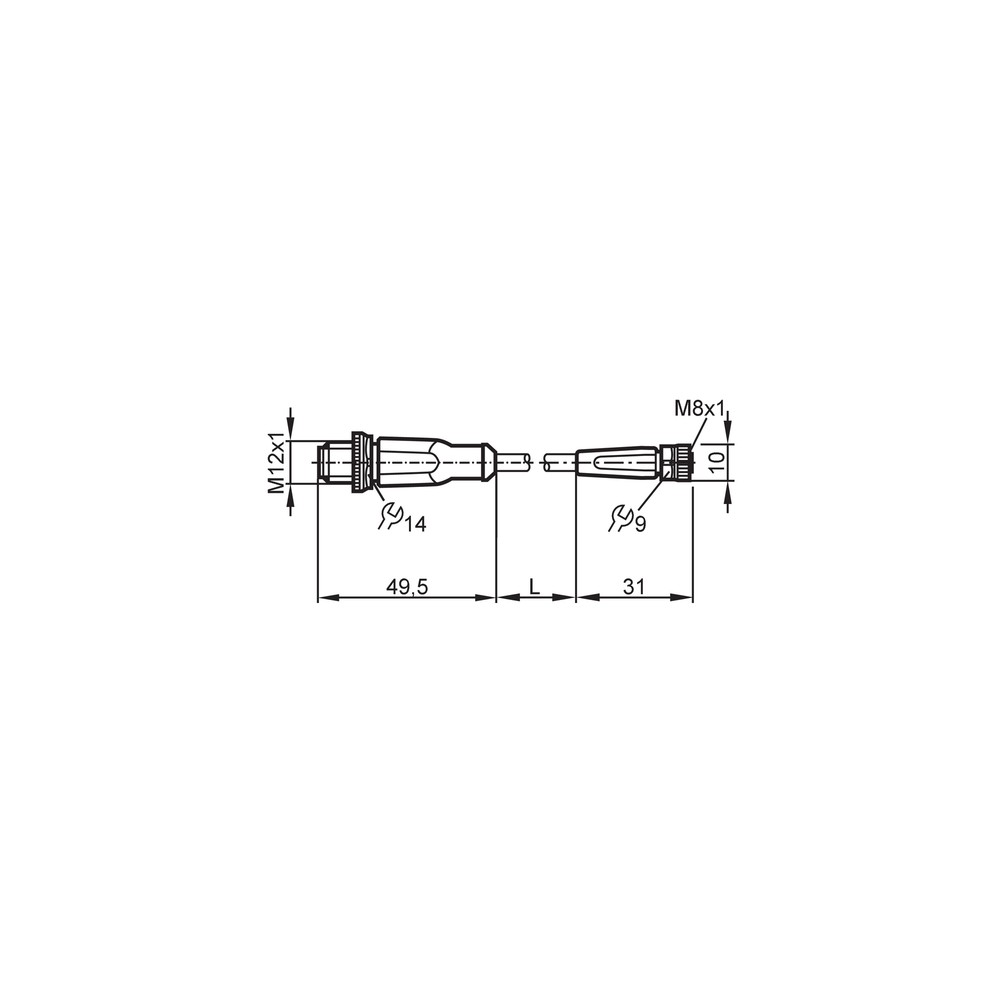

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não trava corretamente.	Interface incompatível em tamanho, codificação, geometria ou quantidade de contatos, ou desalinhamento durante o acoplamento.	Confira se as duas interfaces correspondem às conexões M8 e M12 retas, codificação A, de 4 contatos; inspecione também o alinhamento e o estado dos bloqueios.
O equipamento conectado não recebe sinal ou alimentação.	Pinagem incompatível, conexão incompleta ou condição elétrica fora dos limites do cabo.	Consulte a pinagem dos dispositivos, confirme o acoplamento completo e meça a tensão e a carga do circuito em relação aos limites especificados.
Há interrupções durante o movimento do cabo.	Dano ou esforço excessivo por flexão, torção ou movimentação além das condições declaradas.	Inspecione o percurso, meça o raio de curvatura e confira velocidade, aceleração e torção em relação aos valores da ficha; verifique também o cabo e os contatos.
A conexão apresenta umidade ou contaminação após a instalação.	Acoplamento incompleto, vedação danificada ou exposição em condição diferente das condições de proteção especificadas.	Inspecione a vedação e as superfícies de acoplamento, confirme o aperto correto e compare a aplicação com os graus de proteção declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC244 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC244 e para que serve?

É um cabo de ligação IFM de 5 m com conexões M8 e M12, destinado a aplicações industriais e de automação. A ficha também indica uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Quais conexões e contatos o cabo possui?

Possui uma conexão M8 reta e uma M12 reta, ambas com codificação A e 4 contatos. A ficha identifica contatos banhados a ouro.

O produto acompanha acessórios?

A ficha informa uma peça por embalagem e não lista acessórios adicionais. O produto é o cabo de ligação EVC244.

Este cabo serve para uma conexão M12 com outra codificação ou com mais contatos?

A configuração documentada é M12 reta, codificação A, com 4 contatos, além da conexão M8 correspondente. Para outra codificação ou quantidade de contatos, confirme um modelo cuja ficha especifique essa configuração.

Posso usar o EVC244 em uma instalação que exige comprimento diferente de 5 m?

O comprimento especificado para o EVC244 é 5 m. Se a instalação exigir outro comprimento, verifique a referência de cabo adequada na documentação IFM.

O equipamento não liga depois de conectar o cabo; o que devo verificar?

Confira primeiro se as conexões estão totalmente acopladas e se a pinagem é compatível com os equipamentos. Depois, verifique tensão e carga do circuito em relação aos limites da ficha.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço de flexão, torção ou movimento além das condições especificadas. Inspecione o cabo e o percurso e compare o raio de curvatura, a velocidade e a aceleração com os limites declarados.

Como escolher entre o EVC244 e outro cabo de ligação?

Escolha o EVC244 quando os 5 m, as conexões M8/M12 retas de codificação A e os limites elétricos atenderem à instalação. Se precisar de outra conexão, codificação ou comprimento, selecione uma referência cuja ficha declare esses requisitos.

Que cuidados devo tomar ao instalar o EVC244?

Alinhe as conexões sem forçá-las e respeite as faixas de torque indicadas para M8 e M12. Em aplicação flexível, mantenha o raio mínimo declarado e confira a pinagem nos documentos dos equipamentos.

A ficha informa manutenção ou garantia para este cabo?

A ficha técnica disponibilizada não informa procedimentos de manutenção nem condições de garantia. Para essas condições, consulte a documentação ou o atendimento oficial da IFM.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da conexão M8/M12 indicada para o acoplamento; deve corresponder à interface do equipamento conectado. (Ref.: conexões M8 e M12, codificação A)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo)

Grau de proteção IP

Classificação indicada para a proteção do produto contra ingresso de elementos conforme condições de ensaio próprias de cada grau. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo a respeitar quando o cabo é instalado em aplicação flexível. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total indicado para o cabo. (Ref.: 3 A)
