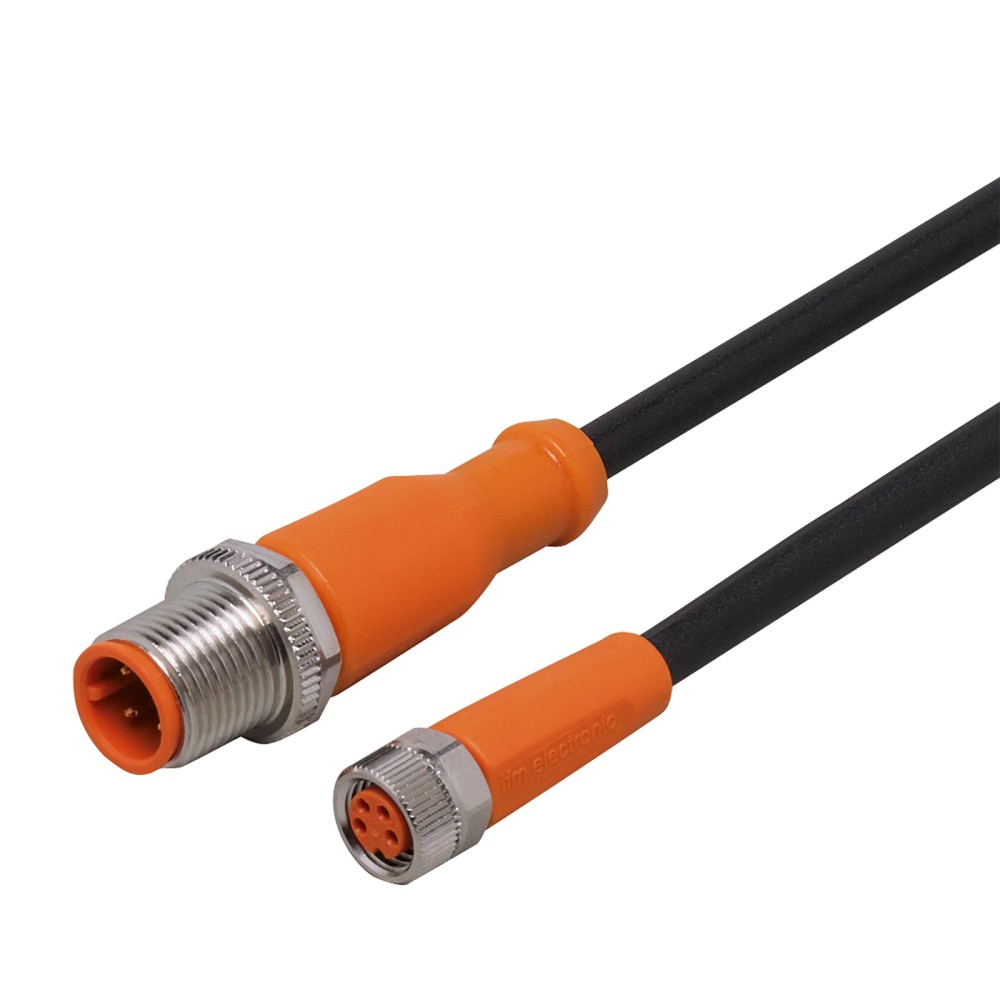

Cabo de Ligação IFM EVC240 M8 para M12 0,3m PUR

Pré-visualizar: EVC240 IFM - Cabo de Ligação ifm M8 para M12 Automação Industrial 0,3m PUR IP69K

EVC240 IFM - Cabo de Ligação ifm M8 para M12 Automação Industrial 0,3m PUR IP69K

Imagem meramente ilustrativa

R$ 243,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC240
EAN: 4021179250061
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVC240 IFM - Cabo de Ligação ifm M8 para M12 Automação Industrial 0,3m PUR IP69K"

Destaques do Produto

Comprimento

0,3 m

Material

PUR

Conexão A

M8 Reto

Conexão B

M12 Reto

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC240 IFM - Cabo de Ligação M8 para M12 0,3m PUR IP69K

O EVC240 é um cabo de ligação industrial de 0,3 metros, desenvolvido para conectar dispositivos com interface M8 a M12 em automação. Fabricado com revestimento em PUR, oferece alta resistência mecânica e química, sendo ideal para ambientes com refrigerantes e lubrificantes. Destaca-se por seu grau de proteção IP69K, contatos banhados a ouro e construção livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC240
Comprimento	0,3 m
Tipo de Conexão	M8 (fêmea) para M12 (macho)
Material de Revestimento	PUR
Grau de Proteção	IP65, IP67, IP68, IP69K
Corrente Máxima	3 A
Tensão Máxima	< 50 V AC / < 60 V DC
Certificações	CE, cULus, UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas operatrizes
Ambientes com presença de refrigerantes e lubrificantes
Conexões de sensores em automação industrial
Aplicações que exigem conformidade com normas sanitárias e alta estanqueidade (IP69K)

⚠ Considere outro se precisa de:

Aplicações com tensão de operação superior a 50V AC / 60V DC
Ambientes com temperatura ambiente superior a 90°C
Aplicações que exigem cabos com codificação diferente da A (ex: B, D, X)
Uso em sistemas de arraste com raio de curvatura inferior a 43 mm (10x o diâmetro do cabo)

APLICAÇÕES E USO

Conexão de sensores de proximidade e atuadores em automação industrial.
Aplicações em máquinas operatrizes expostas a fluidos de corte.
Ambientes industriais que exigem alta estanqueidade (jatos de água).
Instalações móveis que demandam resistência a torção moderada.

COMO ESCOLHER

Antes de comprar o EVC240 IFM - Cabo de Ligação M8 para M12 0,3m PUR IP69K, verifique estes pontos:

Escolha este modelo se

Você precisa de um cabo curto (0,3m) para ambientes úmidos ou com óleos, onde a resistência mecânica do PUR e a estanqueidade IP69K são mandatórias.

Busque outra opção se

Sua aplicação exige um comprimento maior que 0,3 metros, ou se o conector M8 ou M12 não atende ao padrão A-coded necessário para sua eletrônica.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite máximo de segurança elétrica

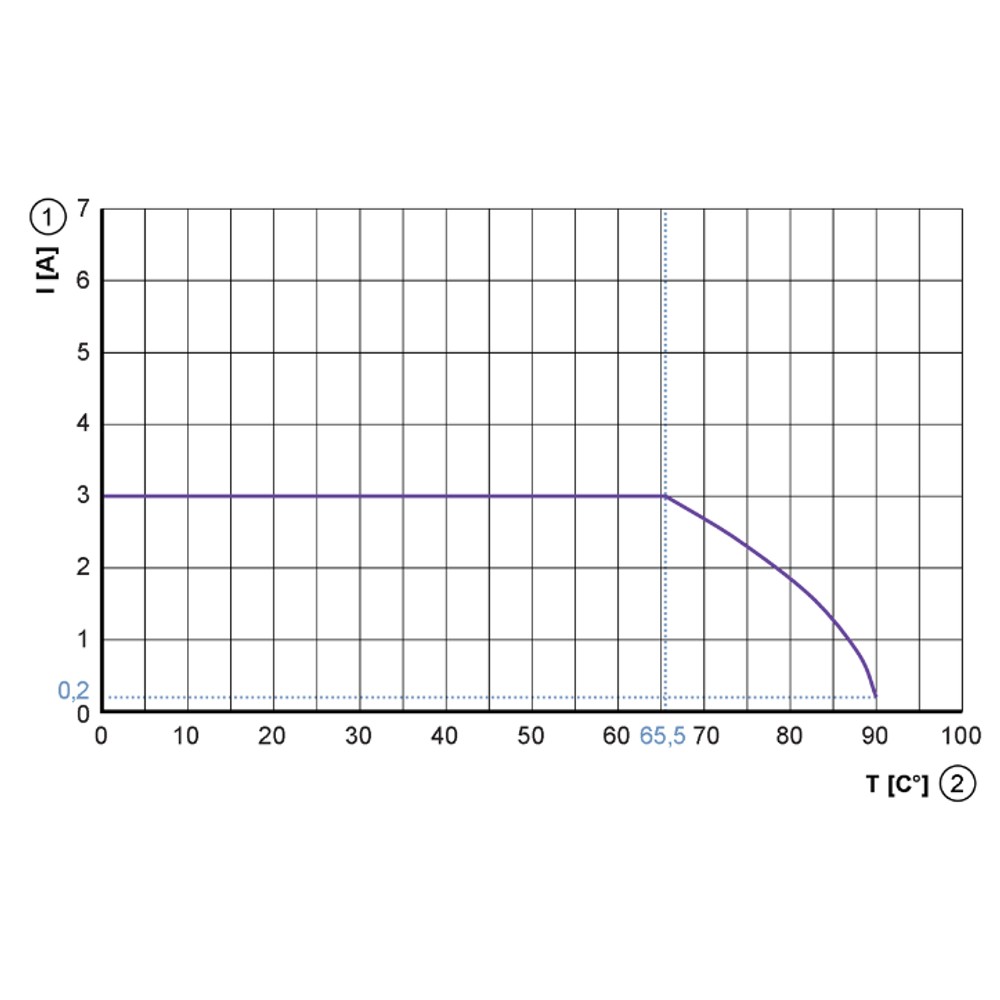

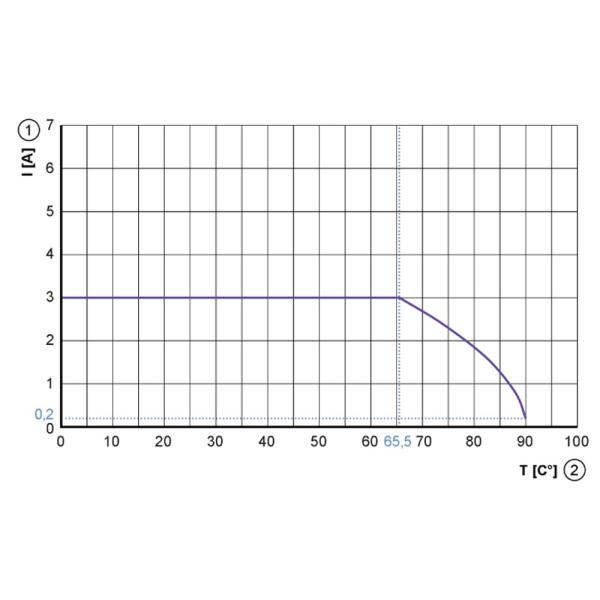

Capacidade de carga total	3 A	Corrente nominal máxima suportada
Classe de proteção	III	Isolamento para sistemas de baixa tensão

Dados mecânicos
Comprimento do cabo	0,3 m	Comprimento fixo nominal
Material do revestimento	PUR	Poliuretano, alta resistência a óleos
Esforço de torção	± 180 °/m	Capacidade de torção em movimento
Raio de flexão mínimo	10 x diâmetro do cabo	Raio para aplicação flexível

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra poeira e jatos de água
Temperatura ambiente	-25...90 °C	Faixa de operação conforme especificação
Sem silicone/halogênio	Sim	Compatível com normas ambientais e de pintura

COMPATIBILIDADE

Comunicação

• Sinal Analógico/Digital (A-coded)

Conexões

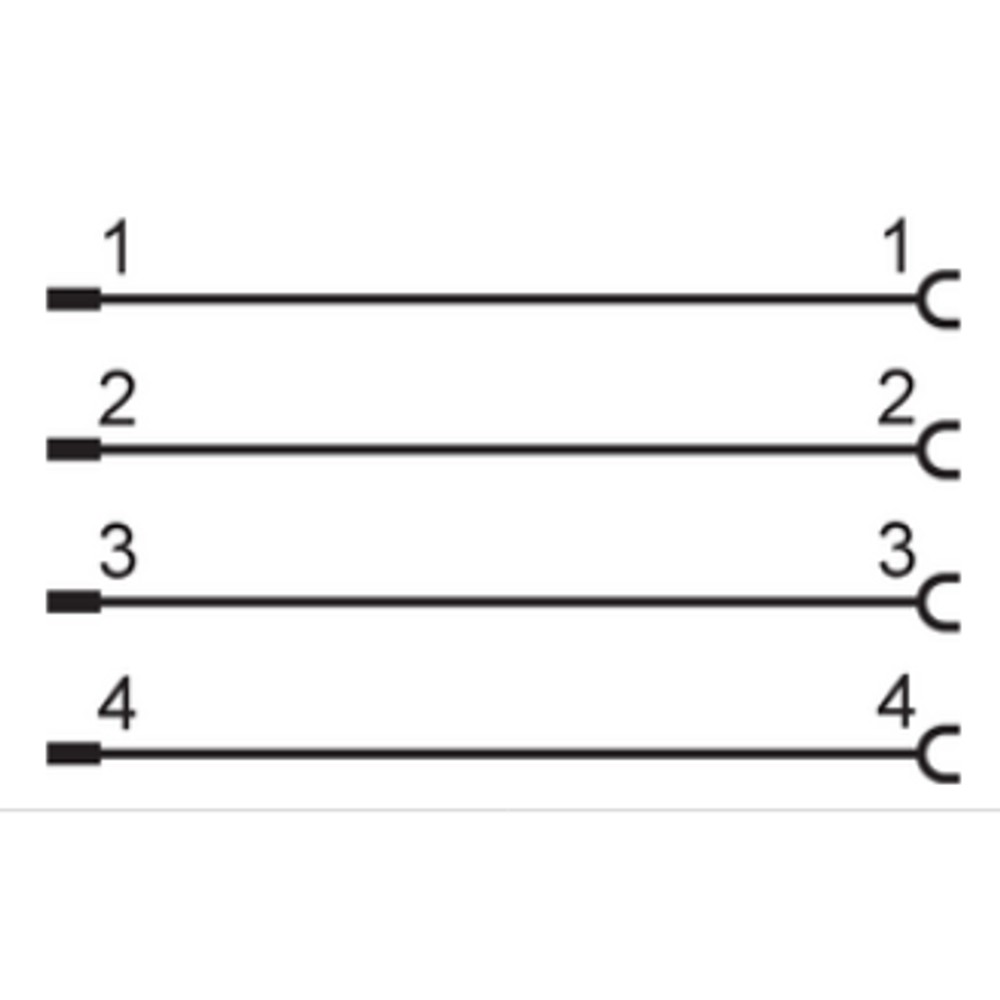

Elétrica Cabo de 4 pinos com condutores de 0,34 mm²

Processo M8 (soquete) e M12 (conector)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Automação Industrial Geral	✓	Atende às normas elétricas e de conexão padrão.
Exposição a Óleos e Lubricantes	✓	O revestimento em PUR é quimicamente resistente a estes fluidos.
Ambientes de Alta Tensão (>60V)	✗	O cabo é especificado para operação até 60V DC.

INSTALAÇÃO

Como instalar o EVC240 IFM - Cabo de Ligação M8 para M12 0,3m PUR IP69K

Desligue a fonte de alimentação do sistema antes de manusear os cabos.
Verifique se os contatos do conector estão limpos e livres de detritos.
Alinhe o conector M8 com a entrada do dispositivo correspondente.
Rosqueie manualmente o conector M8 até sentir resistência, aplicando torque de 0,3-0,5 Nm.
Conecte a extremidade M12 ao equipamento de controle, alinhando a guia do conector.
Aperte o anel de travamento do M12 seguindo o torque recomendado de 0,6-1,5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conexão intermitente ou falha de vedação.	Aperto excessivo ou insuficiente (fora da faixa 0,3-0,5 Nm ou 0,6-1,5 Nm).	Verificar se o conector está firme e se não há danos nos filetes de rosca.
Ruptura interna dos condutores do cabo.	Raio de curvatura inferior a 43 mm.	Inspeção visual para marcas de vincos ou deformações no revestimento PUR.
Falha na transmissão de sinais elétricos.	Contaminação ou oxidação dos pinos.	Limpeza dos pinos e verificação de continuidade elétrica com multímetro.
Superaquecimento ou derretimento da carcaça do conector.	Sobrecarga de tensão ou corrente superior ao especificado.	Revisar as especificações de carga do circuito conectado contra a ficha técnica.

DOCUMENTAÇÃO TÉCNICA

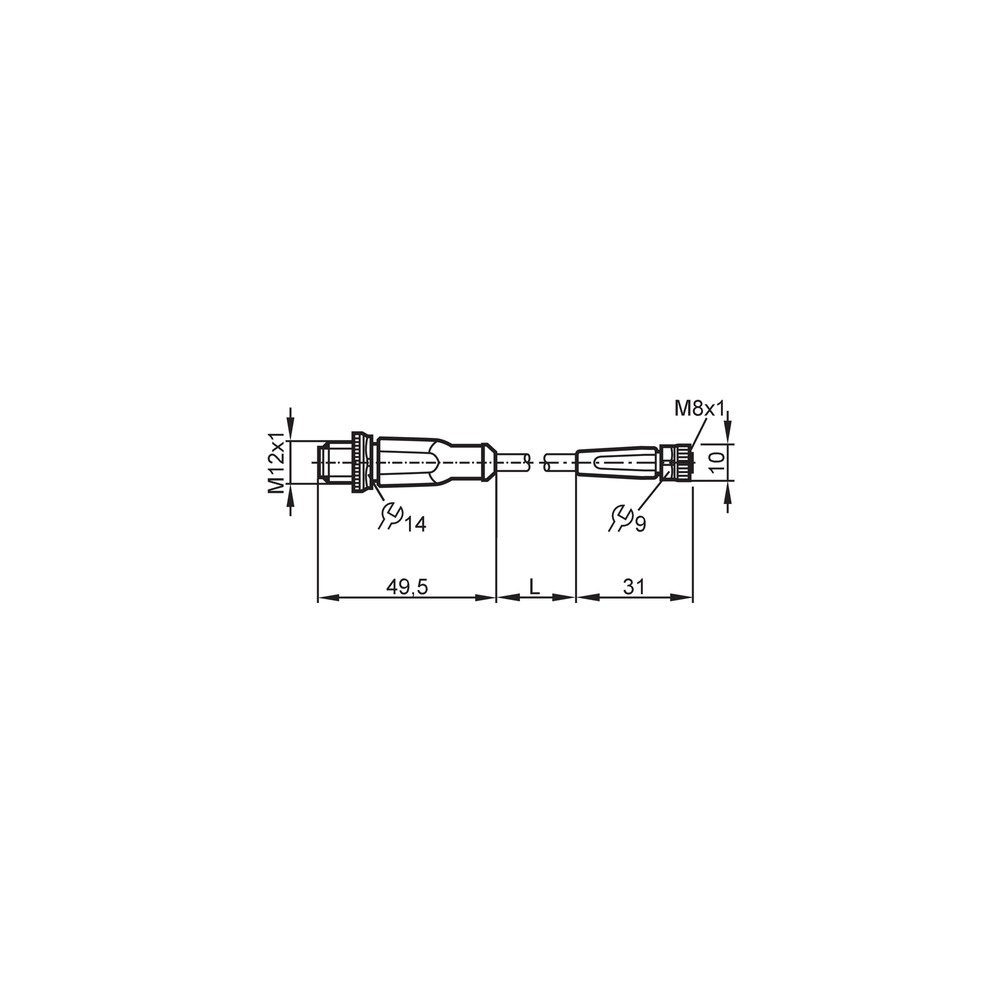

Folha de dados técnica EVC240 (Datasheet) Desenho em Escala EVC240 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVC240 da IFM?

O EVC240 é um cabo de ligação industrial projetado para conectar dispositivos com interface M8 a M12, garantindo transferência de sinal em ambientes exigentes.

Este cabo pode ser usado em máquinas com óleo ou refrigerantes?

Sim, ele é compatível com máquinas operatrizes e ambientes com presença de fluidos como refrigerantes e lubrificantes, devido ao seu grau de proteção IP69K e material PUR.

Em quais situações o EVC240 não deve ser utilizado?

Este produto não é indicado para aplicações que exigem blindagem contra interferência eletromagnética de alta frequência, nem para tensões superiores a 50V AC / 60V DC.

Ele serve para protocolos como PROFINET de alta velocidade ou Ethernet/IP?

Não, este cabo possui codificação padrão (A-coded) e não se aplica a conexões que exigem codificações específicas como B, D ou X para protocolos industriais distintos.

O sensor está apresentando intermitência. O que pode ser?

Geralmente indica mau contato ou oxidação dos pinos; verifique se a vedação FKM está íntegra e se o torque de aperto (0,3-0,5 Nm no M8) foi respeitado.

O cabo rompeu ou parou de transmitir sinal após pouco tempo de uso. O que pode ter ocorrido?

A causa mais comum é fadiga do condutor por raio de curvatura insuficiente; verifique se o raio de dobra está acima de 10 vezes o diâmetro do cabo (4,3 mm).

Devo comprar este cabo fixo ou procurar uma extensão maior?

O EVC240 é uma solução fixa de 0,3 metros, enquanto extensões ou cabos de campo permitem flexibilidade de layout; escolha este para conexões curtas e diretas entre componentes.

Este cabo já vem pronto para instalação ou preciso montar os conectores?

Sim, este cabo é uma peça unitária pronta para uso. Diferente de kits de montagem de conectores, ele já vem selado de fábrica com proteção IP69K.

Quais cuidados devo ter ao instalar o cabo?

A instalação requer apenas o alinhamento correto dos pinos e o aperto manual seguindo o torque de 0,3-0,5 Nm para M8 e 0,6-1,5 Nm para M12.

Qual a procedência deste cabo?

O produto é original e faturado diretamente pela IFM ELECTRONIC LTDA, garantindo conformidade com as normas técnicas do fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, abrasão e resistência a óleos/químicos.

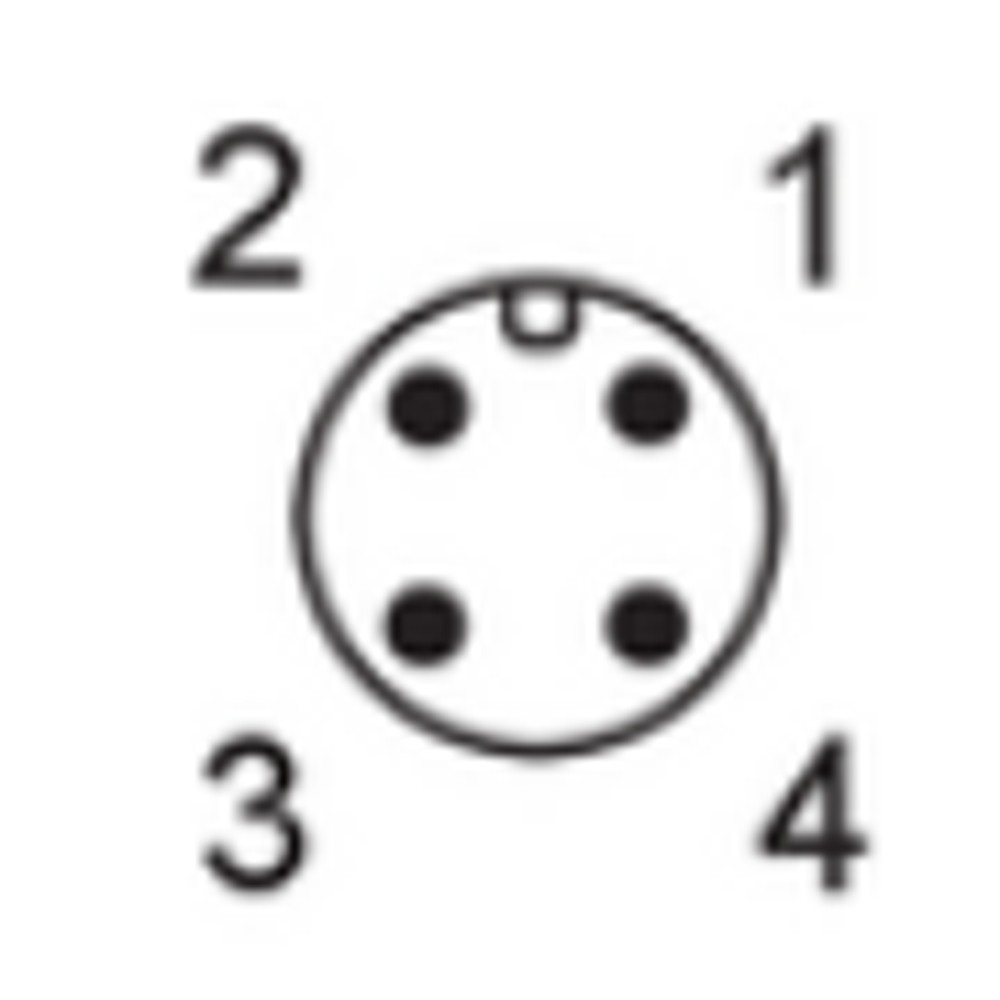

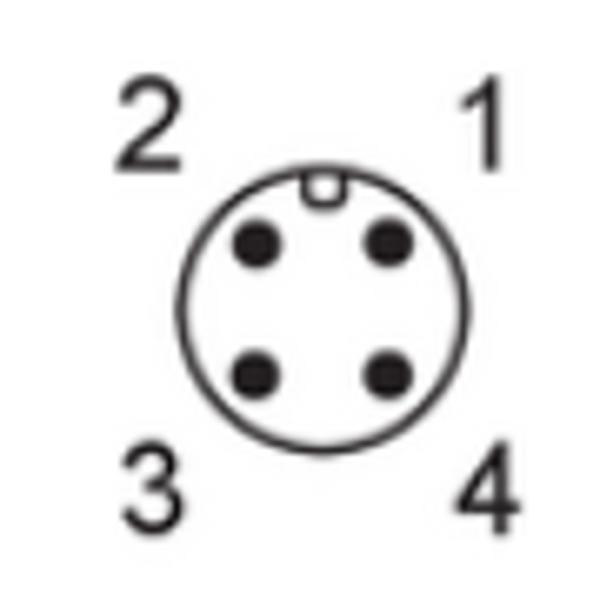

Codificação A

Padrão de disposição dos pinos nos conectores M8/M12, comum para sensores e atuadores padrão (Ref.: IEC 61076-2-101).

Esforço de torção

Capacidade do cabo de suportar movimentos rotacionais sem falha interna (Ref.: ± 180 °/m).

Contatos banhados a ouro

Tratamento na superfície dos pinos para minimizar a resistência de contato e prevenir corrosão.
