Cabo de Ligação IFM EVC228 2m

Pré-visualizar: EVC228 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR PNP IP69K

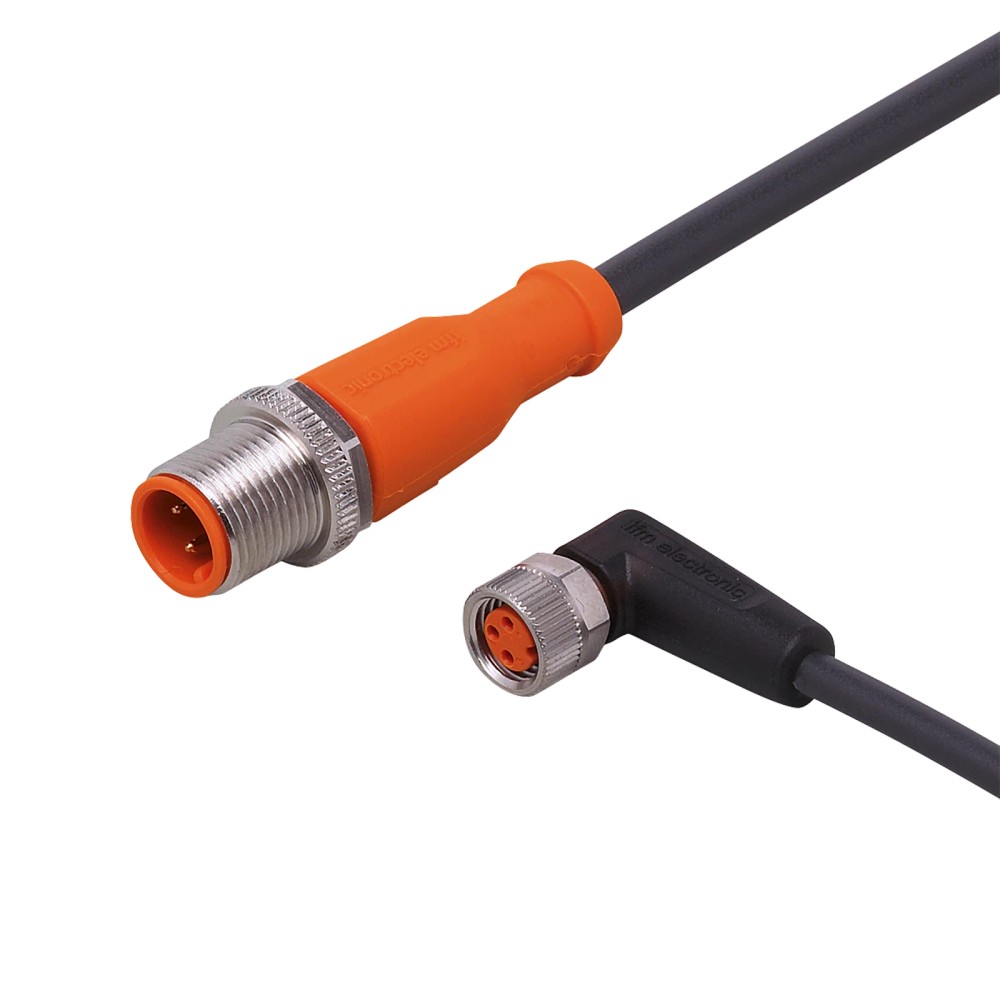

EVC228 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR PNP IP69K

Imagem meramente ilustrativa

R$ 333,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC228
EAN: 4021179249942
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC228 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR PNP IP69K"

Destaques do Produto

Comprimento

2 m

Conector do lado M12

M12 reto, codificação A, 3 contatos dourados

Conector do lado M8

M8 angular, codificação A, 3 contatos dourados

Limites elétricos informados

10...36 V DC; capacidade de carga total de 3 A

Requisitos ambientais

Graus IP65, IP67, IP68 e IP69K; temperatura de -25...90 °C, com limite cULus de até 75 °C

Revestimento e composição

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC228 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR PNP IP69K

O IFM EVC228 é um cabo de ligação de 2 m para aplicações de automação industrial. Possui configuração PNP, revestimento PUR e conectores M12 reto e M8 angular, ambos com codificação A e 3 contatos. A ficha informa graus de proteção IP65, IP67, IP68 e IP69K, além de construção sem silicone e sem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC228
Comprimento do cabo	2 m
Configuração	PNP
Material do cabo	PUR; preto; Ø 4,3 mm
Conexões	1 x M12 reto e 1 x M8 angular; codificação A; 3 contatos
Proteção declarada	IP65, IP67, IP68 e IP69K
Capacidade de carga total	3 A
Tensão de operação	10...36 V DC
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Características do cabo	Sem silicone, sem halogênio; contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação industrial indicadas para cabo de ligação com comprimento de 2 m e conectores M12 reto e M8 angular, ambos com codificação A e 3 contatos.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que atendam aos limites elétricos informados: 10...36 V DC e capacidade de carga total de 3 A.
Aplicações que requeiram cabo PUR sem silicone e sem halogênio, com tolerância declarada a dobras e deslocamentos.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m ou geometria/codificação de conector diferente, sem confirmar a compatibilidade com o equipamento.
Não utilizar acima da capacidade de carga total declarada de 3 A ou fora da tensão de operação informada de 10...36 V DC.
Não considerar a classificação IP como autorização para qualquer condição de instalação: confirmar no datasheet as condições específicas de montagem e exposição.

APLICAÇÕES E USO

Uso declarado em aplicações industriais e de automação industrial; a seleção deve considerar a configuração dos conectores e os limites elétricos do cabo.
Aplicação declarada em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes. A ficha não detalha concentrações ou condições específicas de exposição; confirme a adequação ao fluido e ao processo no datasheet.
Em instalações com movimento, respeitar o raio mínimo de curvatura indicado e avaliar velocidade, percurso e aceleração conforme as condições especificadas pelo fabricante.
Possibilidade inferida: interligação de dispositivos que disponham das interfaces correspondentes M12 reto e M8 angular, codificação A e 3 contatos. A compatibilidade de pinagem deve ser confirmada no equipamento e no datasheet.

COMO ESCOLHER

Antes de comprar o EVC228 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR PNP IP69K, verifique estes pontos:

Escolha o EVC228 quando

A aplicação exigir cabo de ligação de 2 m, configuração PNP e as interfaces físicas M12 reto e M8 angular, ambas codificadas A e com 3 contatos. Confira também se tensão, carga e temperatura previstas permanecem dentro dos limites da ficha.

Procure outra configuração quando

O equipamento exigir outro comprimento, outra combinação de conectores, outra codificação ou mais contatos. A ficha deste SKU informa 2 m e conectores de 3 contatos; confirme a referência do cabo requerido no equipamento antes da substituição.

Verifique a condição de instalação

Para movimento flexível, a ficha estabelece raio mínimo de curvatura de 10 vezes o diâmetro do cabo. Em deslocamento horizontal, a velocidade máxima declarada depende da condição indicada de percurso de 5 m e aceleração máxima de 5 m/s²; consulte o datasheet antes de aplicar fora dessas condições.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto na ficha.
Marca	ifm / ifm electronic	Fabricante indicado nos dados do produto.
Código / SKU	EVC228	Referência do produto.
Part number	EVC228	Número de peça informado nos dados prioritários do anúncio.
GTIN	4021179249942	Identificador comercial informado na ficha.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações declaradas na descrição do produto.
Função elétrica	PNP	Configuração declarada na ficha do anúncio.

Dados elétricos
Tensão de operação	10...36 V DC	Faixa de operação declarada pelo fabricante.
Capacidade de carga total	3 A	Limite de carga total informado; não exceder.
Classe de proteção	III	Classe de proteção elétrica declarada.

Conexões elétricas
Conector	1 x M12 reto; codificação A; 3 contatos dourados; corpo TPU laranja; bloqueio em latão niquelado	Características do conector indicadas na ficha.
Torque máximo de aperto do conector	0,6...1,5 Nm	Faixa de torque declarada para o conector M12.
Soquete	1 x M8 angular; codificação A; 3 contatos dourados; corpo TPU preto transparente; bloqueio em latão niquelado; vedação FKM	Características do soquete indicadas na ficha.
Torque máximo de aperto do soquete	0,3...0,5 Nm	Faixa de torque declarada para o soquete M8.
Vedação	FKM	Material da vedação informado para o soquete.

Cabo e dados mecânicos
Comprimento	2 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material do revestimento declarado.
Especificação do cabo	Preto, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm); sem halogênio	Construção e dimensões informadas na ficha.
Material do invólucro	TPU	Material declarado para os corpos dos conectores.
Material da porca/bloqueio	Latão niquelado	Material indicado para os elementos de bloqueio.
Contatos	Banhados a ouro	Característica declarada para os contatos.
Sem silicone	Sim	Característica de composição declarada.
Sem halogênio	Sim	Característica de composição declarada.
Peso	76,8 g	Valor informado nos atributos do produto.
Raio de curvatura em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro de 4,3 mm.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; verificar no datasheet as condições de montagem e ensaio aplicáveis.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Limites de temperatura informados, com limite específico cULus.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 75 °C	Faixa declarada para a condição móvel.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Valor condicionado ao percurso horizontal e à aceleração indicados.

Indicação de estado
Display em operação	1 LED verde	Indicação visual declarada para operação.
Display de status de chaveamento	1 LED amarelo	Indicação visual declarada para o status de chaveamento.

Dados de confiabilidade e regulamentares
MTTF	31.710 anos	Valor informado nos atributos do produto; consultar o datasheet para condições e método de referência.
NCM	8544.42.00	Código informado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação; não é possível atribuir compatibilidade com IO-Link ou outro protocolo apenas pelos conectores.

Conexões

Elétrica Conector: 1 x M12 reto, codificação A, 3 contatos dourados; corpo em TPU laranja e bloqueio em latão niquelado. Soquete: 1 x M8 angular, codificação A, 3 contatos dourados; corpo em TPU preto transparente, bloqueio em latão niquelado e vedação FKM. Tensão de operação: 10...36 V DC; capacidade de carga total: 3 A. A compatibilidade elétrica depende também da pinagem e dos requisitos do dispositivo conectado, que devem ser conferidos no datasheet.

Processo Não aplicável: trata-se de um cabo de ligação com conectores elétricos, sem conexão de processo declarada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificação A, 3 contatos, e interface M8 codificação A, 3 contatos, respeitando a pinagem e os limites elétricos do cabo.	✓	As duas interfaces e os limites de 10...36 V DC e 3 A estão declarados para o produto; confirmar a pinagem específica do equipamento.
Instalação que exige conector com outra codificação, outro número de contatos ou outra geometria.	✗	A ficha identifica conectores M12 reto e M8 angular, ambos codificados A e com 3 contatos; não declara outras configurações.
Aplicação com protocolo de comunicação específico.	✗	A ficha não especifica protocolo. A compatibilidade de conectores, por si só, não comprova compatibilidade de protocolo.
Aplicação com temperatura ambiente entre -25 e 90 °C, observando o limite cULus de até 75 °C quando aplicável.	✓	A faixa de temperatura informada é -25...90 °C, com indicação cULus de até 75 °C.
Aplicação com corrente superior a 3 A.	✗	A capacidade de carga total declarada é 3 A.
Instalação móvel que respeita raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento declaradas.	✓	A ficha informa raio mínimo para aplicação flexível e condições específicas de velocidade e aceleração; avaliar o percurso real com o datasheet.

INSTALAÇÃO

Como instalar o EVC228 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR PNP IP69K

Confirme no equipamento a referência do cabo e a correspondência das interfaces M12 e M8, incluindo codificação A e número de contatos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Verifique se a tensão de operação e a carga total da aplicação permanecem dentro dos limites declarados para o cabo.
Inspecione conectores, contatos e vedações; não instale componentes com danos visíveis.
Conecte os terminais sem forçar o alinhamento e aplique os torques especificados para o M12 e o M8.
Organize o percurso para evitar esforço indevido e respeite o raio mínimo de curvatura em aplicação flexível; confira a montagem conforme o datasheet.

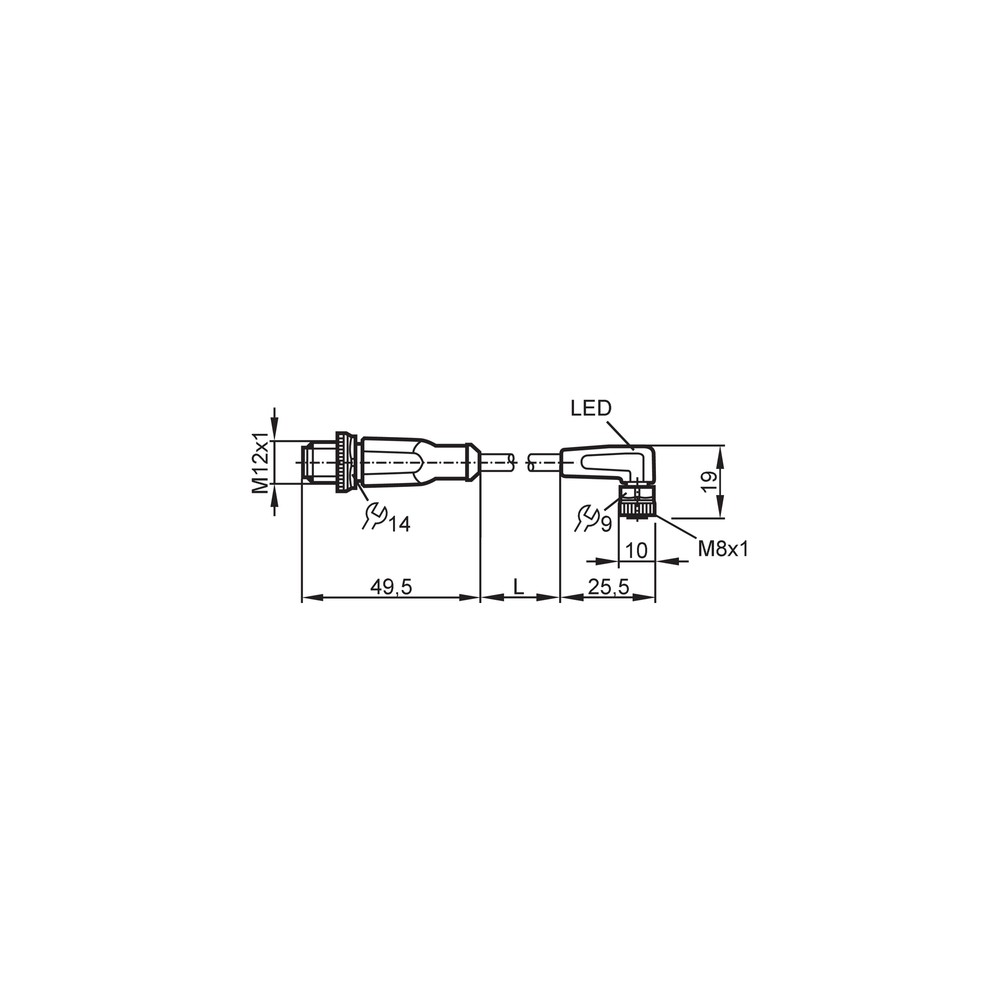

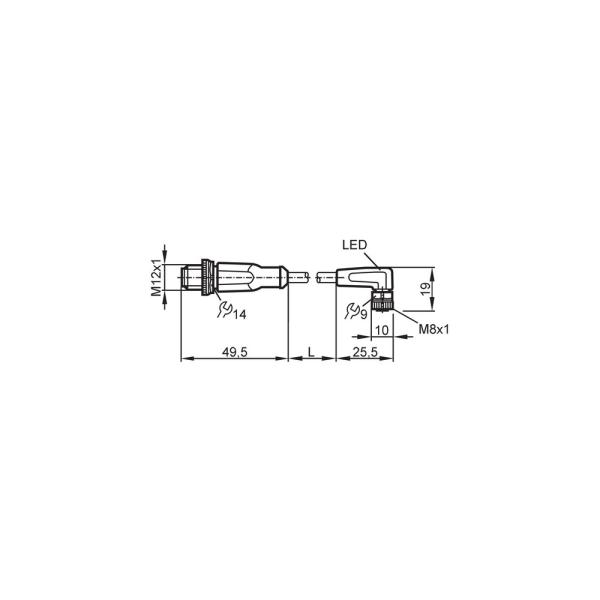

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não sinaliza ou não opera após a instalação.	Conector incompatível com a interface do equipamento, pinagem diferente ou circuito fora dos limites elétricos do cabo.	Confirme codificação, número de contatos e pinagem nos documentos do equipamento e do cabo; meça a tensão de alimentação e verifique se a carga total não excede 3 A.
Interrupção intermitente do sinal durante o movimento do cabo.	Curvatura abaixo do raio mínimo declarado, esforço mecânico no percurso ou conexão que não está assentada corretamente.	Inspecione o cabo em movimento, compare a curvatura com o mínimo de 10 vezes o diâmetro e verifique o assentamento dos conectores.
Umidade ou contaminação observada na região de conexão.	Conector ou vedação danificados, montagem incorreta ou exposição fora das condições aplicáveis à classificação IP.	Inspecione a vedação FKM e as superfícies de contato, confira o aperto conforme os torques informados e valide a condição de instalação no datasheet.
A indicação de estado não corresponde à condição esperada do equipamento.	Condição elétrica ou de chaveamento do dispositivo conectado, conexão incorreta ou interpretação inadequada dos LEDs do conjunto.	Verifique alimentação, pinagem e estado do dispositivo conectado; consulte a documentação específica para interpretar os LEDs verde e amarelo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC228 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC228 e para quem ele serve?

É um cabo de ligação para aplicações industriais e de automação, incluindo máquinas-ferramenta. A aplicação precisa corresponder às conexões e aos limites elétricos declarados.

Quais conexões e especificações elétricas ele tem?

O cabo possui um conector M12 reto e um soquete M8 angular, ambos codificados A e com 3 contatos. A ficha informa 10...36 V DC e carga total de até 3 A; confirme a pinagem do equipamento.

O produto acompanha algum acessório?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Ele serve para uma aplicação que exige mais de 3 A?

Não: a capacidade de carga total informada é 3 A. Para uma exigência superior, selecione um cabo cuja especificação atenda à corrente requerida.

Posso usar este cabo com um conector de outra codificação ou com mais contatos?

A ficha descreve conectores codificados A e com 3 contatos, não outras configurações. Não presuma compatibilidade mecânica ou elétrica com conectores diferentes.

O equipamento não funciona depois de conectar; o que devo verificar antes de trocar o cabo?

Confira a tensão de alimentação, a carga, a pinagem e o assentamento dos conectores. A interface precisa corresponder ao equipamento e a carga total não pode exceder 3 A.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma curvatura inferior ao mínimo declarado ou esforço no percurso pode contribuir para falhas intermitentes. Inspecione o trajeto e compare o raio com o mínimo de 10 vezes o diâmetro do cabo.

Devo comprar o EVC228 avulso ou um kit?

A ficha identifica uma peça por embalagem e não informa um kit ou componentes adicionais. Se a instalação exigir outras peças, verifique separadamente a lista de materiais do equipamento.

Quando devo escolher este cabo em vez de outra versão?

Escolha o EVC228 quando a instalação exigir 2 m e a combinação M12 reto/M8 angular, codificação A e 3 contatos. Para outro comprimento ou configuração, procure uma referência que corresponda às interfaces requeridas.

Como devo instalar e apertar os conectores?

Alinhe os conectores sem forçar e respeite os torques informados: 0,6...1,5 Nm no M12 e 0,3...0,5 Nm no M8. Desenergize o circuito antes da conexão e confira as instruções do equipamento.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração dos conectores indicada na ficha para o M12 e o M8. (Ref.: codificação A)

PNP

Configuração elétrica indicada para o produto; a pinagem e a compatibilidade com o dispositivo devem ser verificadas na documentação aplicável. (Ref.: função elétrica PNP)

PUR

Material de revestimento especificado para o cabo. (Ref.: material do revestimento PUR)

Grau de proteção IP

Classificação declarada para proteção do conjunto em condições de ensaio definidas; a montagem e as condições de exposição devem seguir o datasheet. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Limite geométrico indicado para curvar o cabo em aplicação flexível. (Ref.: mín. 10 x diâmetro do cabo)
