Cabo de Ligação IFM EVC226 M12 p/ M8 0,6m com LED

Pré-visualizar: EVC226 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto p/ M8 Angular 0,6m LED

EVC226 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto p/ M8 Angular 0,6m LED

Imagem meramente ilustrativa

R$ 304,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC226
EAN: 4021179249928
NCM do produto: 85444200

Destaques do Produto Comprimento 0,6 m...mais

Fechar menu

Saiba mais sobre: "EVC226 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto p/ M8 Angular 0,6m LED"

Destaques do Produto

Comprimento

0,6 m

Lado do conector

M12 reto, codificação A, 3 contatos

Lado do soquete

M8 angular, codificação A, 3 contatos

Função elétrica

PNP

Tensão de operação

10...36 V DC

Carga total

Máximo de 3 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

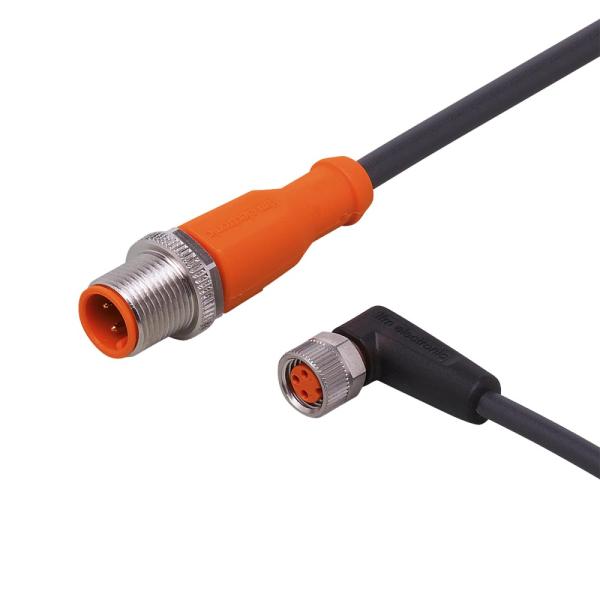

Sobre o Cabo de ligação ifm EVC226, conector M12 reto para soquete M8 angular, 0,6 m, PUR, com LED

O ifm EVC226 é um cabo de ligação para conectar componentes em sistemas de automação industrial. Possui conector M12 reto e soquete M8 angular, com indicação por LEDs verde e amarelo. O cabo tem 0,6 m, sinalização elétrica PNP e grau de proteção informado como IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC226
Conexões	Conector M12 reto; soquete M8 angular; codificação A; 3 contatos em cada conexão
Comprimento do cabo	0,6 m
Material do cabo	PUR, preto, Ø 4,3 mm; 3 x 0,34 mm²
Função elétrica	PNP
Tensão de operação	10...36 V DC
Capacidade de carga total	3 A
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Indicação visual	LED verde para operação; LED amarelo para status de chaveamento

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação em aplicações industriais e sistemas de automação que requeiram um conector M12 reto e um soquete M8 angular, ambos com codificação A e 3 contatos.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme a aplicação indicada na ficha do produto.
Instalações que atendam à tensão de operação de 10...36 V DC e à capacidade de carga total máxima de 3 A.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 0,6 m ou orientação de conexão diferente da especificada sem confirmar o alcance e a montagem necessários.
Não usar fora da faixa de tensão de 10...36 V DC ou acima da capacidade de carga total de 3 A.
Não presumir compatibilidade com conectores de codificação, número de contatos ou função elétrica diferentes; confirme a configuração exigida pelo equipamento conectado.

APLICAÇÕES E USO

Aplicação indicada: conexão em sistemas de automação industrial, incluindo máquinas-ferramenta.
Aplicação indicada: uso em máquinas com refrigerantes e lubrificantes; a ficha também declara os graus de proteção listados, sem detalhar condições específicas de exposição ou montagem.
Possibilidade de uso: interligação de dispositivos com interfaces M12 e M8 correspondentes às configurações do cabo. Confirme pinagem, função elétrica e requisitos do dispositivo conectado antes da energização.
Em instalação móvel, respeite a faixa de temperatura informada, o raio mínimo de curvatura e as condições de movimento especificadas. A velocidade máxima indicada depende do deslocamento horizontal de 5 m e da aceleração máxima de 5 m/s².

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVC226, conector M12 reto para soquete M8 angular, 0,6 m, PUR, com LED, verifique estes pontos:

Quando escolher o EVC226

Escolha este cabo quando a instalação exigir 0,6 m, conexão M12 reta para M8 angular, codificação A e 3 contatos, com operação PNP e alimentação dentro de 10...36 V DC. Verifique também que a carga total não ultrapasse 3 A.

Quando buscar outra configuração

Procure uma variante ou solução diferente se o espaço exigir outro comprimento ou geometria, se as interfaces precisarem de codificação ou quantidade de contatos diferente, ou se a tensão e a carga da aplicação excederem os limites informados. Confirme a configuração elétrica e mecânica nos documentos do equipamento a conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do item para seleção e reposição em sistemas de conexão industrial.
Marca	ifm	Fabricante indicado nos dados do produto.
Código do produto / SKU	EVC226	Identificador para consulta, seleção e pedido.
GTIN	4021179249928	Identificador comercial informado para o produto.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de aplicação registrados na ficha; confirmar as condições específicas da instalação.

Dados elétricos
Função elétrica	PNP	Tipo de sinalização elétrica declarado para o cabo.
Tensão de operação	10...36 V DC	Faixa de operação especificada pelo fabricante.
Capacidade de carga total	3 A	Limite de carga total informado; não exceder este valor.
Classe de proteção elétrica	III	Classificação indicada na ficha.

Conexões elétricas
Conector	1 x M12, reto; codificação A; 3 contatos dourados; corpo TPU laranja; bloqueio em latão niquelado	Características da extremidade conector; torque de aperto especificado de 0,6...1,5 Nm.
Soquete	1 x M8, angular; codificação A; 3 contatos dourados; corpo TPU preto transparente; bloqueio em latão niquelado; vedação FKM	Características da extremidade soquete; torque de aperto especificado de 0,3...0,5 Nm.
Contatos	Banhados a ouro	Característica declarada para os contatos das conexões.

Cabo e dados mecânicos
Comprimento	0,6 m	Comprimento especificado do cabo.
Revestimento	PUR	Material do revestimento do cabo.
Construção do cabo	Preto, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões informadas para o cabo.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para instalação flexível; considerar o diâmetro especificado do cabo.
Ciclos de curvatura	> 5 milhões	Valor informado para a resistência a ciclos de curvatura; condições de ensaio não detalhadas na ficha fornecida.
Esforço de torção	± 180 °/m	Valor máximo informado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite condicionado à configuração de deslocamento descrita na ficha.
Peso	44,2 g	Peso indicado nos dados do produto.
Material do invólucro	TPU	Material informado para os corpos das conexões.
Material da porca/bloqueio	Latão, niquelado	Material informado para os componentes de bloqueio das conexões.
Material da vedação	FKM	Material informado para a vedação do soquete.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68, IP69K	Classificações de proteção declaradas na ficha; considerar os requisitos e condições de montagem especificados pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada para o produto.
Limite de temperatura indicado para cULus	Até 75 °C	A ficha traz a observação cULus: ...75; não extrapolar esse limite para a condição de certificação correspondente.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada na ficha para aplicações sujeitas a flexão e movimentação.

Displays e elementos de operação
LED de operação	1 x LED verde	Indica a condição de operação conforme identificação da ficha.
LED de status de chaveamento	1 x LED amarelo	Indica o status de chaveamento conforme identificação da ficha.

Dados de confiabilidade
MTTF	31.710 anos	Valor informado na ficha; não representa vida útil garantida e depende das condições de referência do fabricante.

COMPATIBILIDADE

Comunicação

• Sinalização/função elétrica PNP. Não há protocolo de comunicação digital especificado na ficha.

Conexões

Elétrica Conector M12 reto, codificação A, 3 contatos dourados; soquete M8 angular, codificação A, 3 contatos dourados. Tensão de operação: 10...36 V DC; capacidade de carga total: 3 A. A ficha não fornece uma atribuição de pinos detalhada.

Processo Não aplicável: trata-se de um cabo de ligação elétrica, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação entre equipamento com interface M12 A de 3 contatos e equipamento com interface M8 A de 3 contatos, respeitando a orientação macho/fêmea indicada pelo produto.	✓	A ficha especifica conector M12 reto e soquete M8 angular, ambos codificados A e com 3 contatos.
Circuito PNP alimentado entre 10 e 36 V DC, com carga total de até 3 A.	✓	A função elétrica, faixa de tensão e capacidade de carga constam na ficha.
Aplicação que exige protocolo digital específico, como IO-Link.	✗	A ficha identifica função PNP e não especifica protocolo digital. A compatibilidade de protocolo não pode ser confirmada.
Aplicação que exige tensão acima de 36 V DC ou carga total acima de 3 A.	✗	Esses requisitos excedem os limites elétricos informados para o produto.
Instalação com conectores de codificação diferente de A ou interfaces com quantidade de contatos diferente de 3.	✗	A ficha especifica codificação A e 3 contatos em cada conexão; outras configurações não estão confirmadas.
Uso em máquina-ferramenta ou aplicação com refrigerantes e lubrificantes, dentro das condições ambientais indicadas.	✓	Esses cenários são citados como aplicações do produto. Confirme a adequação da instalação e dos conectores às condições específicas do local.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVC226, conector M12 reto para soquete M8 angular, 0,6 m, PUR, com LED

Confirme que as interfaces do equipamento correspondem ao conector M12 reto e ao soquete M8 angular, ambos com codificação A e 3 contatos.
Verifique no esquema do fabricante do equipamento conectado a atribuição dos pinos e a compatibilidade da função elétrica PNP; a ficha disponível não detalha a pinagem.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe os conectores pela codificação e acople sem forçar os contatos ou as roscas.
Aperte as conexões respeitando os torques indicados: 0,6...1,5 Nm no conector M12 e 0,3...0,5 Nm no soquete M8.
Organize o cabo sem ultrapassar a carga elétrica especificada e, em instalação flexível, respeite o raio mínimo de curvatura indicado pelo fabricante.

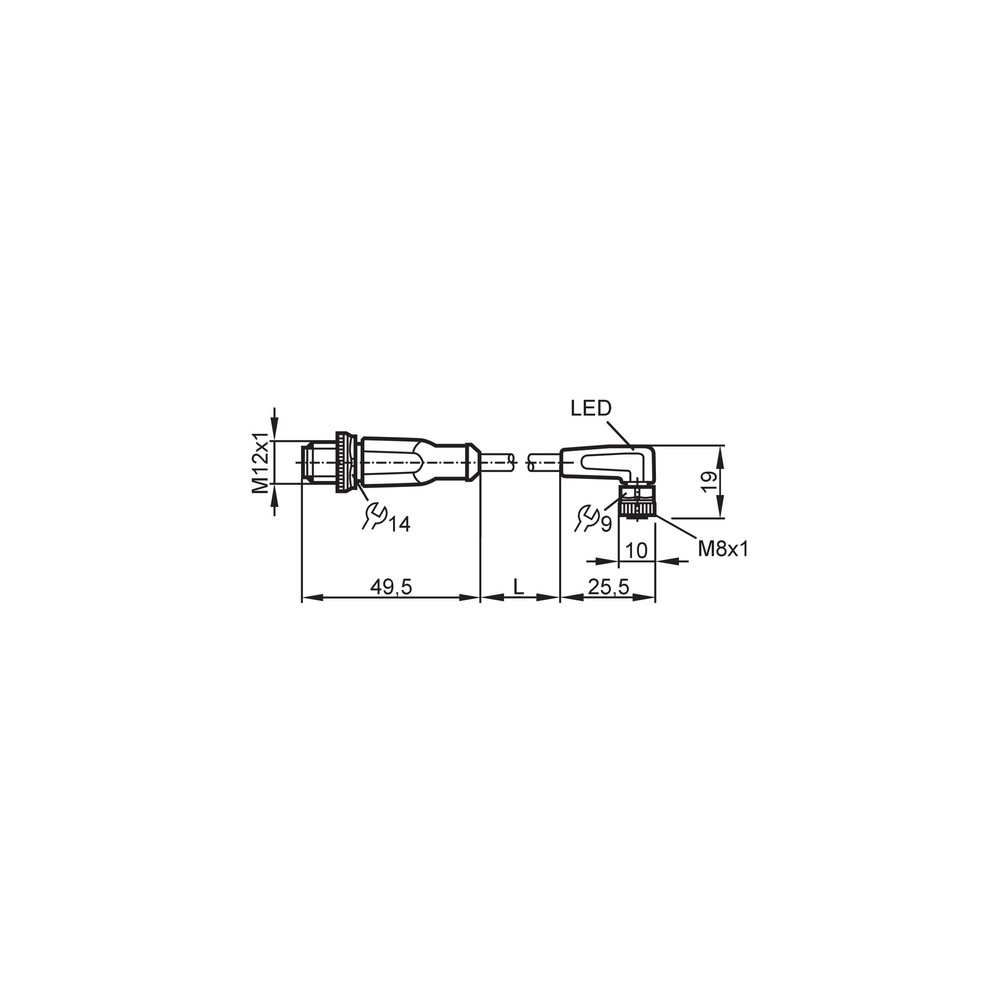

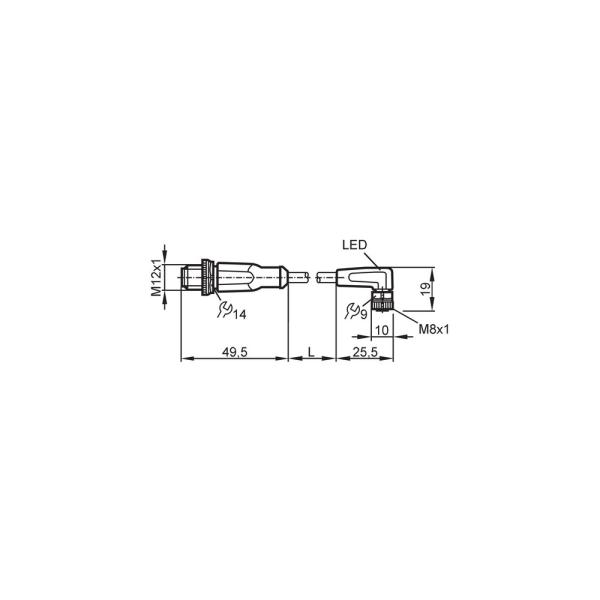

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe sinal ou não indica comutação.	Pinagem incompatível, conexão incompleta ou função elétrica do circuito incompatível com PNP.	Desenergize o circuito, confira a codificação e a quantidade de contatos e compare a pinagem com os documentos dos dispositivos conectados; depois verifique a continuidade conforme o procedimento de manutenção da instalação.
A conexão aquece ou há interrupção do funcionamento sob carga.	Carga total acima de 3 A, alimentação fora da faixa especificada ou contato mal acoplado.	Meça a tensão de alimentação e a corrente da carga e confirme que estão dentro dos limites da ficha; inspecione o acoplamento e os contatos com o circuito desenergizado.
Há perda intermitente de sinal durante movimentação do cabo.	Raio de curvatura menor que o mínimo indicado, torção ou movimentação incompatível com as condições especificadas.	Inspecione o trajeto do cabo, meça o raio de curvatura em aplicação flexível e confira se a movimentação respeita os limites indicados na ficha.
Há umidade ou contaminação na conexão.	Acoplamento incorreto, vedação danificada ou aplicação fora das condições de montagem necessárias para o grau de proteção declarado.	Com o sistema desenergizado, confira o assentamento e o estado da vedação FKM, as superfícies de conexão e o aperto; consulte o datasheet para os requisitos de montagem e exposição.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm EVC226 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC226 e para que serve?

É um cabo de ligação para automação industrial, com conector M12 reto e soquete M8 angular. A ficha especifica função elétrica PNP e 3 contatos em cada conexão.

O EVC226 funciona com qualquer conector M12 ou M8?

Não é possível confirmar compatibilidade universal. O produto especifica interfaces codificadas A, com 3 contatos, e a compatibilidade também depende da pinagem e da função elétrica dos dispositivos.

O que acompanha o produto?

A ficha identifica o EVC226 como um cabo de ligação e informa uma peça por embalagem. Não há acessórios adicionais especificados.

Este cabo serve para uma instalação que exige mais de 3 A?

Não: a capacidade de carga total especificada é de 3 A. Para uma carga superior, selecione uma solução cuja capacidade esteja documentada para esse requisito.

Posso usar o EVC226 em uma alimentação acima de 36 V DC?

A ficha especifica operação de 10...36 V DC, portanto não confirma uso acima de 36 V DC. Verifique a tensão do circuito antes de selecionar o cabo.

O equipamento não sinaliza: o que devo verificar antes de trocar o cabo?

Confira primeiro o acoplamento, a pinagem indicada pelos equipamentos conectados e se o circuito usa a função PNP esperada. Verifique também a alimentação dentro da faixa especificada, com o procedimento de segurança da instalação.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é curvatura ou torção fora dos limites especificados, ou dano por movimentação. Inspecione o trajeto e compare o raio de curvatura com o mínimo indicado na ficha antes de substituir o cabo.

É melhor comprar este cabo ou montar a conexão com peças separadas?

O EVC226 é uma opção pronta quando comprimento, orientação, codificação, contatos e requisitos elétricos correspondem à aplicação. Se algum desses requisitos diferir, compare outra configuração; a ficha não informa componentes avulsos para montagem.

Como escolher entre o EVC226 e outra versão de cabo?

Compare comprimento, geometria M12/M8, codificação, número de contatos, função elétrica, tensão e carga. Escolha outra configuração se os requisitos da instalação não coincidirem com os dados do EVC226.

Que cuidados devo ter ao instalar o cabo?

Alinhe as conexões pela codificação, não force o acoplamento e respeite os torques indicados para M12 e M8. Em instalação flexível, mantenha o raio mínimo de curvatura especificado.

GLOSSÁRIO TÉCNICO

PNP

Tipo de função elétrica indicado para o circuito do cabo; confirme que corresponde à entrada ou saída do equipamento conectado. (Ref.: Função elétrica: PNP.)

Codificação A

Identificação mecânica das interfaces que auxilia o acoplamento correto dos conectores; não substitui a verificação de pinagem e compatibilidade elétrica. (Ref.: conexões M12 e M8, codificação A.)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso, que deve ser considerada conforme as condições de montagem e uso do fabricante. (Ref.: IP65, IP67, IP68 e IP69K.)

Raio de curvatura

Raio mínimo de dobra a respeitar para evitar curvatura abaixo do limite especificado em aplicação flexível. (Ref.: mínimo de 10 x diâmetro do cabo.)

MTTF

Tempo médio até falha informado como valor de confiabilidade; não deve ser interpretado como vida útil garantida de cada unidade. (Ref.: MTTF de 31.710 anos.)
