Cabo de Ligação IFM EVC219 M8/M12 5m PUR

Pré-visualizar: EVC219 IFM - Cabo de Ligação IFM Automação Industrial M8/M12 5m PUR

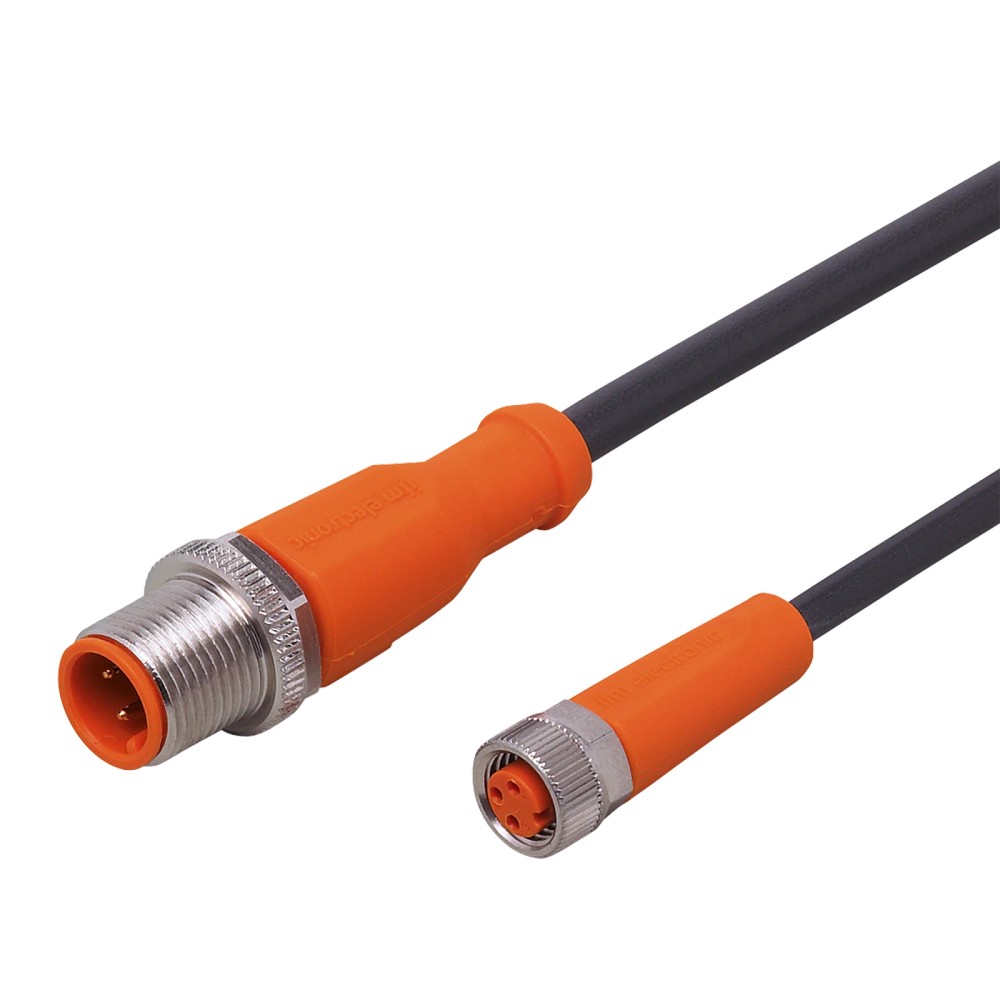

EVC219 IFM - Cabo de Ligação IFM Automação Industrial M8/M12 5m PUR

Imagem meramente ilustrativa

R$ 329,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC219
EAN: 4021179249850
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC219 IFM - Cabo de Ligação IFM Automação Industrial M8/M12 5m PUR"

Destaques do Produto

Comprimento

5 m

Conexões

M8 reto e M12 reto, codificação A

Tensão de operação

< 50 V AC / < 60 V DC

Capacidade de carga total

3 A

Material e características

PUR, sem silicone e sem halogênio

Proteção declarada

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Sobre o Cabo de Ligação IFM EVC219 M8/M12, 5 m, PUR

O IFM EVC219 é um cabo de ligação de 5 m com conexão M8 e conexão M12, ambas retas, para aplicações de automação industrial. Possui revestimento em PUR, três contatos banhados a ouro e grau de proteção declarado IP 65, IP 67, IP 68 e IP 69K. É especificado para tensão de operação inferior a 50 V AC e capacidade de carga total de 3 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC219
Comprimento	5 m
Conexões	M8 reto / M12 reto; codificação A
Contatos	3 em cada conexão; banhados a ouro
Material do cabo	PUR, preto, sem halogênio; Ø 4,3 mm
Condutores	3 x 0,34 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre dispositivos ou pontos de ligação que correspondam mecanicamente às conexões M8 e M12 retas, com codificação A.
Aplicações industriais e de automação industrial compatíveis com os limites elétricos, ambientais e de conexão especificados.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme indicado na ficha do produto.

⚠ Considere outro se precisa de:

Não utilizar quando a tensão ou a carga elétrica exceder os limites especificados para o cabo.
Não selecionar sem conferir a correspondência dos conectores, da codificação, da quantidade de contatos e da pinagem exigida pelo equipamento.

APLICAÇÕES E USO

Uso declarado em aplicações industriais e de automação industrial, desde que conectores, pinagem e limites elétricos sejam compatíveis.
Uso indicado em máquinas-ferramenta e em aplicações com refrigerantes e lubrificantes; confirmar a adequação às condições específicas da instalação no datasheet.
Em aplicações móveis, observar a faixa de temperatura indicada, o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições associadas à velocidade máxima de 3,3 m/s.
A ficha informa graus de proteção IP 65, IP 67, IP 68 e IP 69K; a proteção efetiva depende da montagem e das condições de uso especificadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC219 M8/M12, 5 m, PUR, verifique estes pontos:

Escolha o EVC219

Quando a instalação requer um cabo de 5 m com conexão M8 reta e M12 reta, codificação A, três contatos e operação dentro dos limites elétricos e ambientais especificados.

Verifique outra configuração

Se o comprimento, o tipo ou a orientação dos conectores, a codificação ou a quantidade de contatos exigidos forem diferentes, compare esses requisitos com a ficha técnica antes de selecionar outro cabo.

Confirme a carga elétrica

A ficha informa tensão de operação inferior a 50 V AC e inferior a 60 V DC, além de capacidade de carga total de 3 A. Não selecione o cabo para condições que excedam esses limites.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação IFM EVC219	Identificação do produto no anúncio.
SKU / Part number do anúncio	EVC219	Código apresentado nos dados prioritários do anúncio.
GTIN	4021179249850	Identificador comercial informado na ficha.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações declaradas nos dados do produto.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados na ficha técnica.
Capacidade de carga total	3 A	Valor declarado para a capacidade de carga total.
Classe de proteção	III	Classificação indicada na ficha técnica.
Condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção especificada para os condutores do cabo.

Conexões elétricas
Soquete	1 x M8, reto; codificação A; 3 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; vedação em FKM	Configuração da conexão identificada como soquete na ficha.
Torque máximo de aperto do soquete	0,3 a 0,5 Nm	Faixa indicada para o aperto dessa conexão.
Conector	1 x M12, reto; codificação A; 3 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado	Configuração do conector identificada na ficha.
Torque máximo de aperto do conector	0,6 a 1,5 Nm	Faixa indicada para o aperto dessa conexão.
Material da porca	Latão niquelado	Material informado para o elemento de bloqueio.
Material da vedação	FKM	Material especificado para a vedação do soquete.
Material do invólucro	TPU	Material especificado para o corpo das conexões.

Cabo e materiais
Comprimento	5 m	Comprimento nominal informado para o cabo.
Material do revestimento	PUR	Material especificado para o revestimento do cabo.
Cor e diâmetro do cabo	Preto; Ø 4,3 mm	Características físicas indicadas na ficha.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada pelo fabricante.
Contatos	Banhados a ouro	Acabamento dos contatos das conexões.
Peso	152,1 g	Peso informado nos atributos do produto.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus declarados na ficha; considerar as condições de montagem e uso especificadas pelo fabricante.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa ambiental informada; para cULus, o limite superior indicado é 75 °C.
Temperatura ambiente em movimento	-25 a 90 °C; cULus: até 75 °C	Faixa especificada para a condição móvel.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.

Dados mecânicos e movimento
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos de curvatura declarada na ficha.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para uso flexível; referência calculada em relação ao diâmetro do cabo.
Velocidade de movimento	Máx. 3,3 m/s	Valor especificado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aceleração máxima indicada	5 m/s²	Condição associada à velocidade máxima declarada para deslocamento horizontal de 5 m.

Documentação e fornecimento
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Datasheet	https://media.ifm.com/dam/b323e6a6-a93a-43e3-96e0-730de596a131/Original/EVC219-01_PT-BR.pdf	Folha de dados oficial vinculada ao produto.
Desenho em escala	https://media.ifm.com/dam/8273d01c-b169-4e9f-86a7-8d2e66fe7167/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_SuV_0352.png	Desenho em escala disponibilizado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica.

• Compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos dispositivos conectados; confirmar no datasheet.

Conexões

Elétrica Cabo de 5 m, 3 x 0,34 mm², com soquete M8 reto e conector M12 reto, ambos com codificação A e 3 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; capacidade de carga total: 3 A. A correspondência elétrica exige conferir a pinagem dos equipamentos conectados.

Processo Não é uma conexão de processo. As conexões disponíveis são elétricas: 1 x soquete M8 reto e 1 x conector M12 reto, ambos com codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M8 e M12 retas, codificação A, três contatos e pinagem compatível	✓	As interfaces correspondem às conexões descritas para o cabo; a compatibilidade elétrica ainda depende da confirmação da pinagem e dos limites do circuito.
Circuito dentro de < 50 V AC ou < 60 V DC e capacidade de carga total de até 3 A	✓	Esses valores estão dentro dos limites elétricos informados na ficha.
Equipamento que exige outro tipo de conector, codificação ou quantidade de contatos	✗	A configuração declarada é M8 e M12 retos, codificação A, com três contatos em cada conexão.
Circuito acima dos limites de tensão ou de capacidade de carga especificados	✗	A ficha declara tensão inferior a 50 V AC / inferior a 60 V DC e capacidade de carga total de 3 A.
Conexão a protocolo ou dispositivo cuja pinagem não foi confirmada	✗	A ficha não especifica protocolo nem pinagem funcional; confirme os requisitos elétricos no datasheet dos dispositivos.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC219 M8/M12, 5 m, PUR

Confira no datasheet se as interfaces dos equipamentos correspondem a M8 e M12 retas, codificação A, com três contatos.
Verifique a pinagem dos equipamentos e confirme que a tensão e a carga total do circuito estão dentro dos limites informados para o cabo.
Planeje o trajeto para evitar tração, esmagamento e torção acima de ± 180 °/m.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Acople as conexões sem forçar o alinhamento e aperte respeitando 0,3 a 0,5 Nm no soquete M8 e 0,6 a 1,5 Nm no conector M12.
Após a conexão, verifique o assentamento, a fixação e o funcionamento elétrico; considere as condições de montagem ao aplicar os graus de proteção declarados.

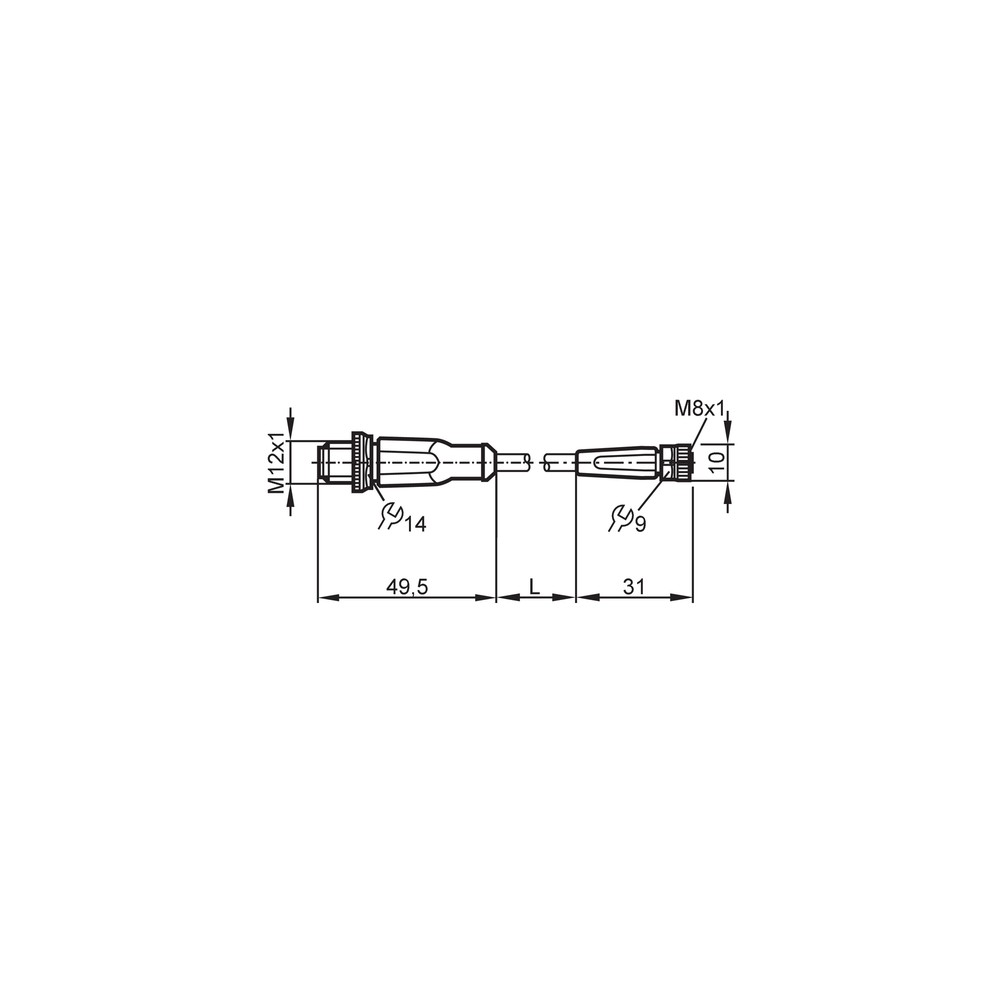

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O circuito não estabelece conexão após a instalação.	Conector não acoplado corretamente ou interfaces, codificação ou pinagem incompatíveis.	Confira o acoplamento e compare tipo de conector, codificação e pinagem com as fichas dos equipamentos.
O dispositivo conectado não funciona ou apresenta sinal incorreto.	Pinagem incompatível ou condição elétrica fora dos limites do cabo.	Compare a pinagem nos dois equipamentos e meça a tensão e a carga do circuito; consulte os limites do datasheet.
Há interrupção intermitente do sinal durante o movimento do cabo.	Flexão, torção ou esforço mecânico que pode danificar o cabo ou suas conexões.	Inspecione o trajeto e procure danos; confirme o raio de flexão mínimo e o limite de torção informado.
Há suspeita de entrada de umidade na conexão.	Acoplamento ou montagem inadequados às condições necessárias para alcançar o grau de proteção declarado.	Inspecione o acoplamento e a vedação, e confira no datasheet as condições de montagem associadas ao grau IP aplicável.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC219 (Datasheet) Desenho em escala IFM EVC219 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC219 e para que serve?

É um cabo de ligação de 5 m com conexão M8 reta e conexão M12 reta. Destina-se a aplicações industriais e de automação, desde que a pinagem e os limites elétricos correspondam aos equipamentos.

Quais são as conexões e os contatos desse cabo?

Ele possui um soquete M8 reto e um conector M12 reto, ambos com codificação A e três contatos banhados a ouro. Confirme a pinagem necessária nos equipamentos antes da conexão.

Para quais condições elétricas o EVC219 está especificado?

A ficha informa tensão de operação inferior a 50 V AC ou inferior a 60 V DC e capacidade de carga total de 3 A. O circuito deve permanecer dentro desses limites.

O EVC219 serve para conectar equipamentos com outro tipo de conector ou codificação?

A ficha descreve somente conexões M8 e M12 retas, ambas com codificação A e três contatos. Para outra configuração, verifique se há uma versão com os conectores e a codificação exigidos.

Posso usar este cabo em uma aplicação com tensão acima do limite informado?

Não selecione o EVC219 para uma tensão que exceda os limites declarados: < 50 V AC e < 60 V DC. Compare a tensão real do circuito com o datasheet antes da instalação.

O sinal não funciona depois de conectar o cabo; o que devo verificar?

Confira primeiro o acoplamento dos conectores e a correspondência da pinagem entre os dispositivos. Verifique também se a tensão e a carga estão dentro dos limites especificados.

O cabo perde contato quando a máquina se movimenta; devo trocá-lo?

Antes de trocar, inspecione o cabo e as conexões e confira se o trajeto respeita o raio mínimo de flexão e o limite de torção especificados. Danos ou pinagem incompatível também podem causar falhas.

O produto é fornecido como kit com acessórios?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Não há indicação de kit ou de itens adicionais.

Que cuidados devo ter ao instalar o EVC219?

Alinhe os conectores sem forçar e use os torques indicados para cada conexão: 0,3 a 0,5 Nm no M8 e 0,6 a 1,5 Nm no M12. Em aplicação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo.

Este cabo pode ser usado em máquinas-ferramenta com refrigerantes e lubrificantes?

Essa aplicação aparece entre os usos indicados na ficha do produto. Confirme as condições específicas da máquina e a montagem necessária para a proteção pretendida no datasheet.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de conexão indicada para o soquete M8 e o conector M12 do cabo. (Ref.: conexões elétricas)

Grau de proteção IP

Classificação declarada para a proteção das conexões contra ingresso de elementos, condicionada à montagem e ao uso especificados. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

Raio mínimo de flexão

Limite geométrico de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Capacidade de carga total

Valor máximo de corrente de carga total informado para o cabo. (Ref.: 3 A)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo: PUR)
