Cabo de Ligação IFM EVC204 40m PUR M12 5 Polos

Pré-visualizar: EVC204 IFM - Cabo de Ligação ifm Automação Industrial 40m PUR M12 5 Polos IP69K

EVC204 IFM - Cabo de Ligação ifm Automação Industrial 40m PUR M12 5 Polos IP69K

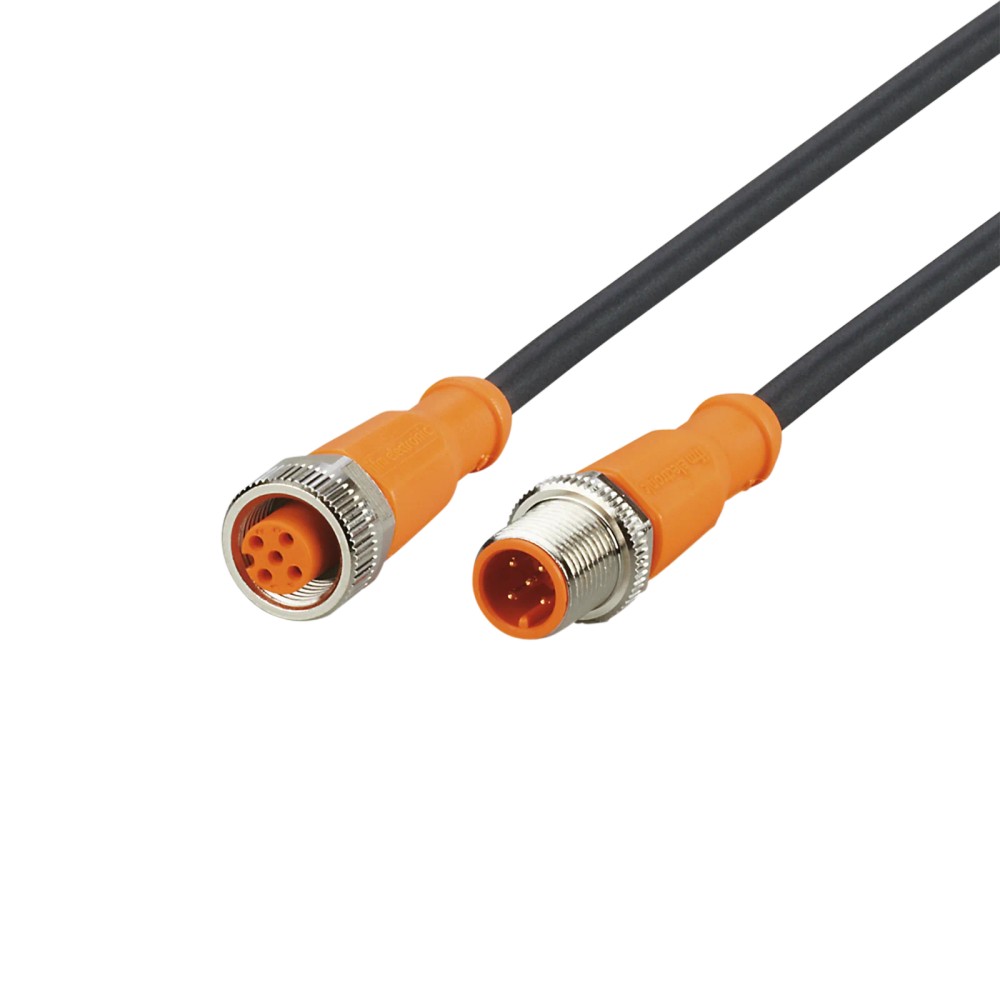

Imagem meramente ilustrativa

R$ 1.109,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC204
EAN: 4021179241922
NCM do produto: 85444200

Destaques do Produto Comprimento 40 m...mais

Fechar menu

Saiba mais sobre: "EVC204 IFM - Cabo de Ligação ifm Automação Industrial 40m PUR M12 5 Polos IP69K"

Destaques do Produto

Comprimento

40 m

Conexão

M12 reto, 5 polos, codificação A nas duas extremidades

Tensão máxima

60 V AC / 60 V DC

Corrente por contato

4 A

Ambiente de uso

Temperatura em operação móvel de -25 a 90 °C; grau de proteção declarado IP65/IP67/IP68/IP69K

Cabo

PUR, diâmetro de 4,6 mm; sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC204 IFM – Cabo de ligação industrial, 40 m, PUR, M12 reto, 5 polos, IP65/IP67/IP68/IP69K

O EVC204 é um cabo de ligação IFM de 40 m para interligar componentes em aplicações industriais e de automação. Possui conectores M12 retos, de 5 polos e codificação A, em ambas as extremidades, com contatos banhados a ouro. O revestimento é de PUR e a tensão máxima de operação informada é inferior a 60 V AC. É especificado para graus de proteção IP65, IP67, IP68 e IP69K, quando corretamente conectado.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	40 m
Conectores	M12 reto, 5 polos, codificação A, em ambas as extremidades
Material do cabo	PUR
Diâmetro do cabo	4,6 mm
Tensão máxima	60 V AC / 60 V DC
Corrente por contato	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura em operação móvel	-25 a 90 °C
Peso informado	1384 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de componentes industriais com interfaces M12 de 5 polos, codificação A, respeitando a configuração reta dos conectores e os limites elétricos informados.
Aplicações industriais e de automação, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a descrição do fabricante.
Instalações que necessitem de cabo PUR sem silicone e sem halogênio e de contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não especificar quando o circuito exceder 60 V AC ou 60 V DC, ou quando a corrente por contato exceder 4 A.
Não especificar para interfaces que não correspondam mecanicamente a M12 reto, 5 polos, codificação A, em ambas as extremidades.
Não usar em instalação móvel fora da faixa de -25 a 90 °C informada para operação móvel; consultar o datasheet para outras condições de temperatura.

APLICAÇÕES E USO

Uso declarado pelo fabricante: conexão em aplicações industriais e de automação industrial, incluindo máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.
Para aplicações com movimento, respeitar os dados informados de flexão e deslocamento: raio mínimo de 10 vezes o diâmetro do cabo; velocidade máxima de 3,3 m/s no cenário horizontal de 5 m; aceleração máxima de 5 m/s²; mais de 5 milhões de ciclos de curvatura; torção de ±180°/m.
A faixa de temperatura indicada para operação móvel é de -25 a 90 °C. A condição cULus informa limite de temperatura ambiente até 75 °C; consultar a folha de dados para confirmar as condições aplicáveis.
A adequação a equipamentos específicos não é identificada na ficha por modelo ou protocolo. Validar pinagem, tensão, corrente e interface do equipamento antes da instalação.

COMO ESCOLHER

Antes de comprar o EVC204 IFM – Cabo de ligação industrial, 40 m, PUR, M12 reto, 5 polos, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC204 quando

A instalação exigir cabo de 40 m com M12 reto de 5 polos e codificação A em ambas as extremidades, e os limites de tensão, corrente, temperatura e conexão forem compatíveis com o circuito e os equipamentos.

Avalie outra configuração quando

O equipamento exigir outro comprimento, número de polos, codificação ou geometria de conector. A ficha do EVC204 não especifica compatibilidade com interfaces diferentes; confirme o pinout e os requisitos do equipamento no datasheet antes da seleção.

Verifique a aplicação móvel

Para deslocamentos e flexões, confira as condições declaradas pelo fabricante: raio mínimo de flexão de 10 vezes o diâmetro do cabo, velocidade máxima de movimento de 3,3 m/s no cenário especificado de deslocamento horizontal de 5 m, aceleração máxima de 5 m/s², mais de 5 milhões de ciclos de curvatura e torção de ±180°/m.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Cabo de ligação	Classificação informada para o produto.
Nome	Cabo de ligação ifm EVC204	Identificação do produto no anúncio.
Marca	ifm	Marca informada no anúncio.
SKU	EVC204	Código de identificação do produto.
GTIN	4021179241922	Identificador comercial informado.
Part number do anúncio	EVC204	Código apresentado nos dados prioritários do anúncio.
Part number do catálogo	VDOGH050MSS0040H05STGH050MSS	Código indicado nos dados complementares do catálogo.
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do produto.
Peso	1384 g	Peso informado no catálogo.
NCM	8544.42.00	Classificação fiscal indicada nos dados do catálogo.

Aplicação
Aplicações declaradas	Aplicações industriais e de automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de uso descritos para o produto.

Dados elétricos
Tensão máxima AC	60 V AC	Limite de operação informado; o anúncio prioritário indica tensão de operação inferior a 60 V AC.
Tensão máxima DC	60 V DC	Limite informado nos atributos complementares do catálogo.
Corrente por contato	4 A	Valor máximo indicado por contato nos dados do catálogo.
Capacidade de corrente UL	3 A	Valor indicado separadamente para a capacidade UL; não substituir pela corrente por contato.
Classe de proteção	Classe II	Classificação indicada nos dados do produto.

Conexões e contatos
Conector lado 1	M12 reto, 5 polos, codificação A	Configuração mecânica e de codificação da extremidade com conector.
Conector lado 2	Soquete M12 reto, 5 polos, codificação A	Configuração mecânica e de codificação da extremidade com soquete.
Contatos	5, banhados a ouro	Material de contato e número de polos informados para os dois lados.
Corpo dos conectores	TPU, laranja	Material e cor informados para os corpos dos conectores.
Bloqueio	Latão niquelado	Material informado para os elementos de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto dos conectores.
Vedação do soquete	FKM	Material informado para a vedação no lado do soquete.

Dados mecânicos
Comprimento	40 m	Comprimento nominal informado no anúncio.
Material do cabo	PUR	Material do revestimento do cabo indicado no anúncio prioritário.
Especificação do cabo	40 m, PUR, sem halogênio, preto, Ø 4,6 mm; 5 × 0,34 mm² (42 × Ø 0,1 mm)	Construção indicada nos dados complementares do catálogo.
Diâmetro do cabo	4,6 mm	Dimensão externa informada.
Raio mínimo de flexão em aplicação flexível	10 × o diâmetro do cabo	Limite declarado para instalação flexível; aplicar ao diâmetro especificado.
Velocidade máxima de movimento	3,3 m/s	Valor indicado para deslocamento horizontal de 5 m, com aceleração máxima de 5 m/s².
Aceleração máxima	5 m/s²	Condição indicada para o cenário de deslocamento horizontal de 5 m.
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos indicada nas condições de flexão declaradas.
Esforço de torção	±180°/m	Limite de torção informado.
Materiais complementares	TPU (invólucro), latão niquelado (porca), FKM (vedação)	Materiais identificados para componentes do conector.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados no anúncio; a proteção depende da conexão correta e das condições de instalação aplicáveis.
Temperatura de operação móvel	-25 a 90 °C	Faixa informada para operação móvel.
Limite de temperatura ambiente cULus	Até 75 °C	Condição cULus indicada nos dados complementares; consultar o datasheet para o contexto de aplicação.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para as condições climáticas de armazenamento.
Isento de silicone	Sim	Característica declarada no anúncio.
Isento de halogênio	Sim	Característica declarada nos dados do produto.
Certificações	CE, cULus, UKCA	Certificações listadas nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. A compatibilidade deve ser definida pela interface elétrica, pelo pinout e pelos requisitos dos equipamentos conectados.

Conexões

Elétrica Conector M12 reto de 5 polos, codificação A, em uma extremidade, e soquete M12 reto de 5 polos, codificação A, na outra. Tensão máxima informada: 60 V AC e 60 V DC. Corrente por contato: 4 A; capacidade UL indicada: 3 A. Confirmar pinagem e requisitos do circuito no datasheet do equipamento conectado.

Processo Não possui conexão de processo; é um cabo de ligação com conectores M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 de 5 polos e codificação A, com encaixes correspondentes e requisitos elétricos dentro dos limites informados.	✓	A configuração dos dois lados do cabo é M12 reto, 5 polos, codificação A; a compatibilidade elétrica ainda depende do pinout e das especificações dos equipamentos.
Circuito com tensão superior a 60 V AC ou 60 V DC.	✗	A tensão máxima de operação informada para o cabo é 60 V AC e 60 V DC.
Contato conduzindo corrente superior a 4 A.	✗	A corrente por contato informada é 4 A; a capacidade UL listada é 3 A.
Conexão que exija outro número de polos, codificação ou formato de conector.	✗	A ficha identifica conectores retos M12, 5 polos, codificação A, em ambas as extremidades; não documenta outras configurações.
Instalação móvel dentro das condições de temperatura e movimento indicadas pelo fabricante.	✓	Há dados de operação móvel e flexão cíclica especificados; respeitar raio, velocidade, aceleração, ciclos e torção declarados.

INSTALAÇÃO

Como instalar o EVC204 IFM – Cabo de ligação industrial, 40 m, PUR, M12 reto, 5 polos, IP65/IP67/IP68/IP69K

Confirme que as duas interfaces do equipamento correspondem a M12 reto, 5 polos e codificação A, verificando também a pinagem no datasheet do equipamento.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione os conectores, os contatos e a vedação do soquete; não instale o cabo se houver dano ou contaminação que impeça o acoplamento correto.
Conecte o lado macho e o soquete sem forçar ou cruzar a rosca, mantendo os conectores alinhados.
Aperte os conectores dentro da faixa indicada de 0,6 a 1,5 Nm e confirme o acoplamento e a vedação conforme as instruções do fabricante.
Em instalação móvel, respeite o raio mínimo de flexão de 10 vezes o diâmetro e os limites declarados de velocidade, aceleração, ciclos de curvatura e torção.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece ligação elétrica.	Acoplamento incompleto, incompatibilidade de pinagem ou contato danificado/contaminado.	Desenergize o circuito, confira o encaixe e a pinagem no datasheet dos equipamentos e inspecione os contatos dos conectores.
Há interrupções quando o cabo se movimenta.	Flexão ou torção fora dos limites informados, ou dano mecânico no cabo ou nos conectores.	Inspecione o percurso e procure danos; compare raio de flexão, velocidade, aceleração e torção com os limites declarados.
A conexão apresenta entrada de umidade ou perda de vedação.	Acoplamento inadequado, vedação do soquete danificada ou aperto fora da faixa indicada.	Verifique o estado da vedação FKM, o encaixe do conector e o torque aplicado, sem exceder a faixa de 0,6 a 1,5 Nm.
O cabo ou a conexão aquece durante a operação.	Tensão ou corrente acima dos limites informados, ou conexão com contato deficiente.	Meça a tensão e a corrente por contato e compare com os limites de 60 V e 4 A; inspecione o acoplamento e os contatos após desenergizar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC204, português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC204 e para que serve?

O EVC204 é um cabo de ligação industrial IFM de 40 m. Serve para interligar componentes com conexões M12 retas, de 5 polos e codificação A, conforme a pinagem e os requisitos elétricos dos equipamentos.

O que vem na embalagem e quais conexões ele tem?

A ficha indica uma peça por embalagem. O cabo tem um conector M12 reto de 5 polos, codificação A, e um soquete M12 reto com a mesma configuração.

Posso usar o EVC204 em um circuito acima de 60 V?

Não, a ficha informa limite de 60 V AC e 60 V DC. Para circuitos acima desse valor, selecione um cabo especificado para a tensão requerida.

Ele serve para uma conexão M12 de 4 polos ou com codificação diferente?

A ficha do EVC204 especifica M12 reto, 5 polos e codificação A nas duas extremidades. Não há informação que confirme compatibilidade com interfaces de 4 polos ou outras codificações.

O equipamento não comunica depois de conectar o cabo; o que devo conferir?

Confira primeiro o encaixe, a pinagem e a correspondência das interfaces nos datasheets dos equipamentos. A ficha do cabo não declara protocolo de comunicação nem pinout detalhado.

A conexão fica intermitente quando o cabo se move; preciso trocar o cabo?

A intermitência pode decorrer de dano, conexão incompleta ou movimento além dos limites especificados. Inspecione o cabo e os conectores e verifique o raio de flexão, a velocidade, a aceleração e a torção antes de decidir pela substituição.

Como escolher entre este cabo e uma versão de outro comprimento ou conector?

Escolha o EVC204 se 40 m e a configuração M12 reta, 5 polos, codificação A nas duas extremidades atenderem ao projeto. Se o comprimento, a codificação, o número de polos ou o formato forem diferentes, compare a ficha da outra versão e confirme pinagem e limites elétricos.

Este cabo pode ser usado em máquinas-ferramenta com refrigerantes e lubrificantes?

Sim, esse cenário está descrito na ficha do produto. A instalação ainda deve respeitar os limites de temperatura, conexão e proteção aplicáveis.

Que cuidados devo tomar ao instalar o EVC204 em uma aplicação móvel?

Mantenha o raio de flexão em pelo menos 10 vezes o diâmetro do cabo e respeite as condições de velocidade, aceleração, ciclos e torção declaradas. Confira também o torque de aperto indicado para os conectores.

O cabo é fornecido como kit com outros acessórios?

A ficha informa embalagem com uma peça e não relaciona acessórios inclusos. O cabo é descrito com conector e soquete integrados nas extremidades.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração de chaveamento do conector M12; deve corresponder à interface do equipamento conectado.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes externos, conforme condições de montagem e acoplamento aplicáveis.

PUR

Material indicado para o revestimento do cabo.

Raio mínimo de flexão

Limite mínimo indicado para a curvatura do cabo em aplicação flexível, expresso como múltiplo do diâmetro.

Torque de aperto

Faixa de torque indicada para o aperto dos conectores, usada para orientar o acoplamento mecânico.
