Cabo de Ligação IFM EVC201 20m M12 5 Pinos PUR

Pré-visualizar: EVC201 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 5 Pinos PUR

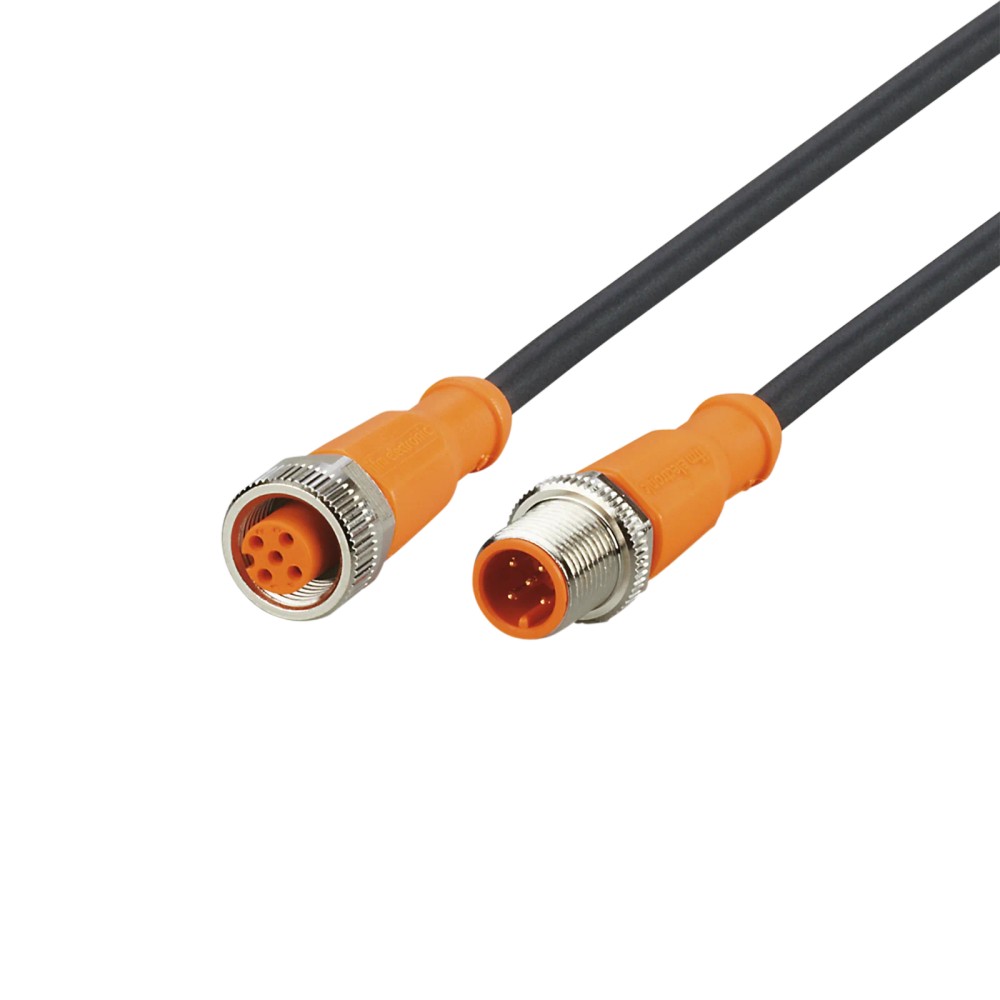

EVC201 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 5 Pinos PUR

Imagem meramente ilustrativa

R$ 718,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC201
EAN: 4021179241892
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC201 IFM - Cabo de Ligação ifm Automação Industrial 20m M12 5 Pinos PUR"

Destaques do Produto

Comprimento

20 m

Conector

M12 reto, codificação A

Número de contatos

Tensão de operação

< 60 V AC/DC

Carga total

4 A

Revestimento

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVC201, 20 m, M12 reto, 5 pinos, PUR

O ifm EVC201 é um cabo de ligação de 20 m para conexões industriais com conector M12 reto, codificação A e 5 contatos. É indicado para aplicações de automação industrial e máquinas-ferramenta, inclusive em ambientes com refrigerantes e lubrificantes, conforme a descrição do produto. Possui cabo em PUR sem silicone e sem halogênio, contatos dourados e grau de proteção IP 65, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC201
Comprimento do cabo	20 m
Conexões	M12 reto, codificação A, 5 contatos
Material do cabo	PUR; sem halogênio
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Diâmetro do cabo	4,6 mm
Peso	697,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo de ligação de 20 m, interface M12 reta, codificação A e 5 contatos, respeitando os limites elétricos e ambientais informados.
Aplicações de automação industrial e máquinas-ferramenta; a descrição do produto também cita uso com refrigerantes e lubrificantes.
Instalações com flexões e deslocamentos, considerando raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições especificadas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão igual ou superior a 60 V AC/DC ou carga total superior a 4 A.
Não selecionar quando a conexão requerida não corresponder a M12 reto, codificação A, 5 contatos; confirme também a pinagem e a função de cada contato no equipamento antes da ligação.
Não presumir adequação a qualquer fluido, agente químico ou condição de instalação apenas com base na referência a refrigerantes e lubrificantes; validar a compatibilidade específica no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação descrita: ligação em sistemas de automação industrial, respeitando tensão inferior a 60 V AC/DC e carga total de até 4 A.
Aplicação descrita: máquinas-ferramenta; verificar a compatibilidade do equipamento, a pinagem e as condições locais de instalação.
Aplicação descrita: ambientes com refrigerantes e lubrificantes. A ficha não identifica agentes químicos específicos, portanto confirme a compatibilidade do fluido utilizado.
Em instalações móveis, observar o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de velocidade, percurso e aceleração informados pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVC201, 20 m, M12 reto, 5 pinos, PUR, verifique estes pontos:

Escolha o EVC201 quando

O equipamento aceitar conexão M12 reta, codificação A, com 5 contatos, e o percurso necessário for de até 20 m. Confirme que tensão, corrente, temperatura e condições ambientais da instalação permanecem dentro dos valores informados.

Considere outra configuração quando

A interface mecânica necessária for diferente de M12 reto A de 5 contatos, o comprimento requerido não corresponder a 20 m ou a aplicação exceder os limites elétricos e ambientais do cabo. A ficha não identifica modelos alternativos; consulte o catálogo ifm para selecionar outra referência.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria funcional informada para o EVC201.
Marca	ifm	Fabricante indicado no anúncio.
SKU	EVC201	Código de identificação do produto.
GTIN	4021179241892	Identificador comercial informado.
Part number do anúncio	EVC201	Referência informada nos dados básicos do anúncio.
Aplicações descritas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos na ficha; não substituem a validação de compatibilidade específica.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite especificado para a tensão de operação.
Capacidade de carga total	4 A	Capacidade total informada na ficha.
Capacidade de corrente total (UL)	3 A	Valor indicado para a condição UL.
Classe de proteção	II	Classificação informada pelo fabricante.

Conexões elétricas
Configuração da conexão	1 x M12 reto em cada descrição de conexão; codificação A; 5 contatos	A ficha descreve uma tomada e um conector M12 retos; confirmar a configuração física e a pinagem antes da instalação.
Contatos	5, dourados	Acabamento indicado para os contatos.
Cabo	20 m, PUR, sem halogênio, preto, Ø 4,6 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas descritas para o cabo.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio das conexões M12.
Material do bloqueio	Latão niquelado	Material indicado para o elemento de bloqueio.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus informados na ficha; respeitar condições de montagem e uso indicadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa operacional informada.
Temperatura ambiente cULus	Até 75 °C	Limite indicado na observação cULus.
Temperatura ambiente móvel	-25...90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10...100 %	Intervalo informado para armazenamento.
Condições climáticas de armazenamento	Classe 1K22 / DIN 60721-3-1	Classificação indicada para armazenamento.

Dados mecânicos e materiais
Material do cabo	PUR	Material informado para o revestimento do cabo.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.
Material do corpo	TPU	Material indicado para o corpo das conexões.
Material da vedação	FKM	Material especificado para a vedação.
Material da porca/bloqueio	Latão niquelado	Material informado para o bloqueio.
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro do cabo de 4,6 mm.
Tolerância a dobras e deslocamentos	Sim	Característica indicada pelo fabricante, sem dispensar o respeito ao raio mínimo.
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica indicada na ficha para a velocidade de movimento.
Peso	697,5 g	Peso informado para o produto.

Dados de montagem
Torque de aperto do bloqueio	0,6...1,5 Nm	Aplicar dentro da faixa indicada para as conexões; não exceder o limite especificado.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos conectados e da atribuição dos contatos; confirme essas informações no datasheet e na documentação dos equipamentos.

Conexões

Elétrica Cabo com uma conexão M12 reta, codificação A, 5 contatos dourados. Tensão de operação < 60 V AC/DC e capacidade de carga total de 4 A; a capacidade de corrente total UL indicada é 3 A. A ficha descreve também uma conexão M12 reta de 5 contatos em cada extremidade, uma tomada e um conector. Verifique a pinagem do equipamento antes de energizar.

Processo Não possui conexão de processo informada; trata-se de um cabo de ligação com conexão elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 reta, codificação A, 5 contatos, e requisitos elétricos dentro dos limites informados	✓	A configuração elétrica e mecânica indicada corresponde à descrita para o EVC201; a pinagem ainda deve ser conferida com a documentação dos dispositivos.
Aplicação que exija tensão igual ou superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Aplicação com carga total superior a 4 A	✗	A capacidade de carga total indicada é 4 A.
Equipamento com outra codificação, outro número de contatos ou conexão diferente de M12 reta	✗	A ficha identifica M12 reto, codificação A, com 5 contatos; não confirma compatibilidade mecânica com outras configurações.
Aplicação em máquinas-ferramenta ou automação industrial, observados os limites e as conexões	✓	Esses usos são indicados na descrição do produto; valide as condições específicas da instalação e a compatibilidade dos fluidos, se aplicável.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVC201, 20 m, M12 reto, 5 pinos, PUR

Confirme que as interfaces dos equipamentos correspondem a M12 reto, codificação A, com 5 contatos; verifique a pinagem na documentação dos dispositivos.
Desenergize os equipamentos antes de conectar ou desconectar o cabo.
Verifique se o percurso de 20 m atende à instalação e se os limites de tensão e corrente são respeitados.
Posicione o cabo sem exceder o raio mínimo de flexão especificado para aplicação flexível.
Acople e aperte o bloqueio M12 dentro da faixa de torque de 0,6...1,5 Nm.
Após a montagem, confira o assentamento das conexões e valide o funcionamento conforme a documentação dos equipamentos conectados.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece a ligação elétrica.	Conexão incompleta, contatos sem correspondência com a pinagem do equipamento ou incompatibilidade de configuração.	Desenergize o circuito, confira o encaixe M12 e compare a codificação, o número de contatos e a pinagem com os documentos dos dispositivos.
A ligação apresenta interrupções durante o movimento do cabo.	Flexão ou deslocamento fora das condições especificadas, dano no cabo ou conexão solta.	Inspecione o trajeto e o cabo, confira o raio de flexão mínimo e verifique o aperto do bloqueio sem exceder o torque indicado.
Há aquecimento ou interrupção sob carga.	Tensão ou corrente acima dos limites especificados, ou conexão inadequada.	Meça a tensão e a corrente do circuito e compare-as com os limites da ficha; verifique também a montagem e os contatos.
A proteção contra ingresso não corresponde à esperada na instalação.	Conexão mal assentada, vedação comprometida ou condições de montagem diferentes das necessárias para o grau de proteção declarado.	Inspecione o acoplamento e a vedação, confirme a montagem segundo as instruções do fabricante e consulte o datasheet para as condições aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVC201 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC201 e para que tipo de ligação serve?

É um cabo de ligação ifm de 20 m com conexões M12 retas, codificação A e 5 contatos. A ficha indica aplicações de automação industrial e máquinas-ferramenta.

O cabo tem quantos contatos e qual é a tensão de operação?

Ele tem 5 contatos dourados e tensão de operação inferior a 60 V AC/DC. A capacidade de carga total indicada é 4 A.

O EVC201 serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer conector M12: a ficha especifica M12 reto, codificação A, com 5 contatos. Confirme também a pinagem e a correspondência com os equipamentos.

Posso usar este cabo em uma aplicação acima de 60 V ou 4 A?

Não; a ficha especifica tensão inferior a 60 V AC/DC e capacidade de carga total de 4 A. Para requisitos acima desses limites, selecione uma referência com especificações adequadas.

O que verificar se o equipamento não funcionar depois da conexão?

Confira o encaixe, a codificação e a pinagem dos dois equipamentos antes de substituir o cabo. A ficha não informa um protocolo de comunicação, então a compatibilidade elétrica deve ser confirmada na documentação dos dispositivos.

O que pode causar falhas quando o cabo se movimenta?

Flexão fora do raio mínimo, deslocamento além das condições especificadas ou conexão solta podem ser causas possíveis. Inspecione o percurso e o acoplamento, respeitando o raio mínimo de 10 vezes o diâmetro do cabo.

É melhor comprar este cabo ou procurar uma peça avulsa?

O anúncio identifica o EVC201 como um cabo de ligação individual; não informa um kit nem peças avulsas incluídas. Se precisar de outra extensão, conectores separados ou comprimento diferente, confirme a referência adequada no catálogo ifm.

Como comparo o EVC201 com outra versão de cabo?

Compare comprimento, configuração M12, codificação, número de contatos, materiais e limites elétricos com os requisitos do equipamento. A ficha não indica uma alternativa específica.

Que cuidado devo ter ao apertar a conexão M12?

Use a faixa de torque de 0,6...1,5 Nm indicada para o bloqueio. Antes da ligação, confira o encaixe e consulte o datasheet para detalhes de montagem.

O produto acompanha acessórios ou documentação impressa?

A ficha não informa acessórios incluídos nem documentação impressa. O datasheet e o desenho em escala estão disponíveis nos links técnicos desta página.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular indicado para as conexões deste cabo, com configuração reta.

Codificação A

Tipo de codificação mecânica informado para a conexão M12; deve corresponder à interface do equipamento.

PUR

Material indicado para o cabo; a ficha especifica que o cabo é sem halogênio.

Grau de proteção IP

Classificação informada para a proteção do conjunto contra ingresso; a ficha lista IP 65, IP 67, IP 68 e IP 69K.

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, especificado como 10 vezes o diâmetro do cabo (Ref.: raio de flexão mínimo em aplicação flexível).
