Cabo de Conexão Fêmea M12 IFM EVC198 20m PUR

Pré-visualizar: EVC198 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5 Polos 20m PUR IP69K

EVC198 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5 Polos 20m PUR IP69K

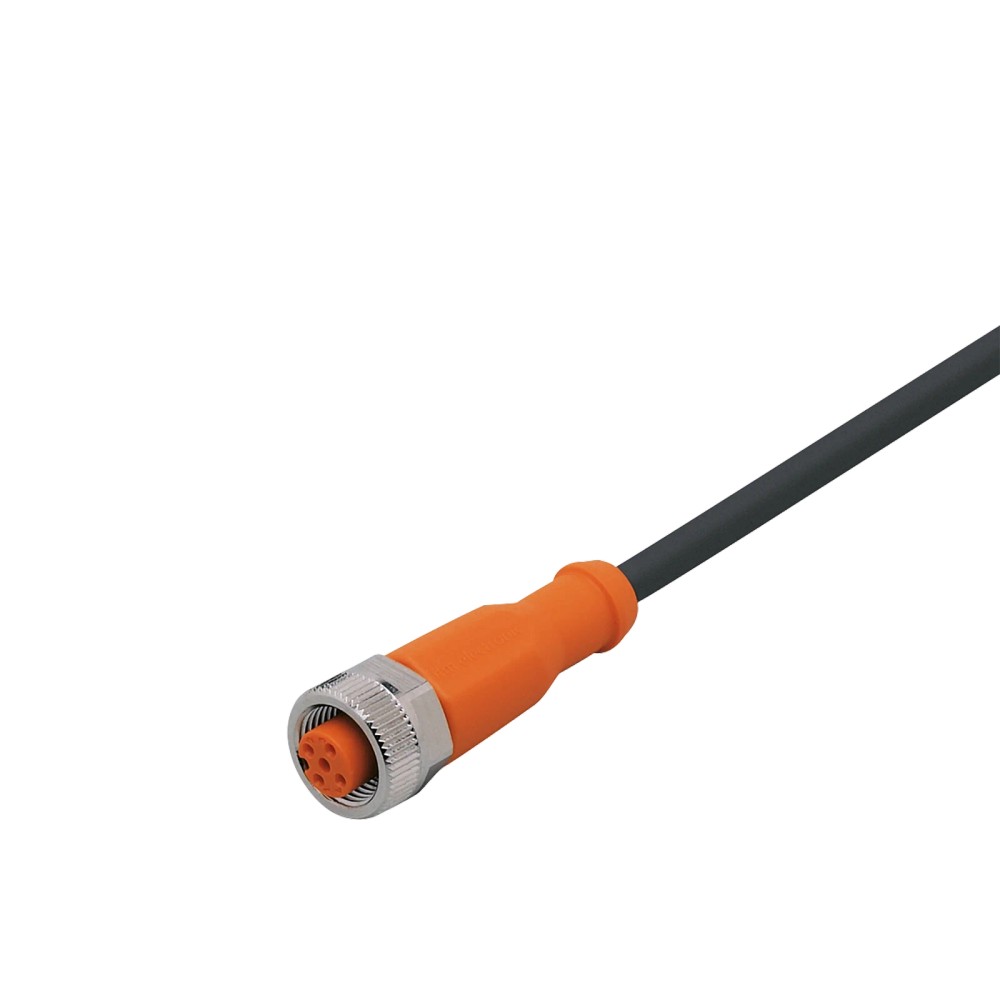

Imagem meramente ilustrativa

R$ 430,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC198
EAN: 4021179241861
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC198 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 5 Polos 20m PUR IP69K"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Número de Polos

5 Polos

Comprimento

20 Metros

Material

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVC198 Fêmea M12 5 Polos 20m PUR

O EVC198 é um cabo de conexão industrial com conector fêmea M12 de 5 polos, ideal para transmissões de sinal em ambientes exigentes. Com 20 metros de comprimento e revestimento em PUR, oferece alta resistência mecânica e química. Destaca-se por ser isento de silicone e halogênio, possuir contatos banhados a ouro e grau de proteção IP69K para máxima durabilidade.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Modelo	EVC198
Comprimento	20 m
Conexão	M12, reto, 5 polos
Material do invólucro	TPU/PUR
Grau de proteção	IP65/IP67/IP68/IP69K
Correntes	4 A
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramentas.
Ambientes sujeitos a óleos, lubrificantes e fluidos de refrigeração.
Instalações que requerem alto grau de proteção (IP69K).

⚠ Considere outro se precisa de:

Aplicações com raios de curvatura inferiores a 46 mm (10x diâmetro).
Ambientes com tensão de operação superior a 60 V AC/DC.
Uso em sistemas de potência que demandem correntes superiores a 4 A (UL: 3 A).

APLICAÇÕES E USO

Automação industrial e conexão de sensores em máquinas.
Ambientes com presença de óleos, lubrificantes e fluidos de refrigeração.
Aplicações que exigem alta resistência à lavagem por jatos de água (IP69K).

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVC198 Fêmea M12 5 Polos 20m PUR, verifique estes pontos:

Quando escolher este produto

Ideal para instalações fixas ou com movimentação flexível limitada que necessitem de 20 metros de alcance com alta resistência a lubrificantes e fluidos industriais.

Quando buscar alternativas

Se a aplicação exigir raios de curvatura extremos, movimentos de arraste de alta velocidade ou se for necessária uma conexão em ângulo (este modelo é reto).

ESPECIFICAÇÕES TÉCNICAS

Características Físicas
Comprimento	20 m	Comprimento total do cabo fixo
Tipo de Conector	M12 fêmea reto	Padrão de acoplamento mecânico
Número de Polos	5	Configuração de pinos para sinal e energia

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de isolamento elétrico
Capacidade de corrente	4 A	Carga máxima suportada

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Nível de vedação contra contaminantes
Temperatura ambiente	-25 a 90 °C	Faixa de operação dinâmica
Material de revestimento	PUR	Material externo resistente a óleos

COMPATIBILIDADE

Comunicação

• Padrão A (Sensores e Atuadores M12)

Conexões

Elétrica 5 x 0,34 mm² (PUR, sem halogênio)

Processo M12 Reto, codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos e lubrificantes	✓	O revestimento PUR é quimicamente resistente a óleos industriais.
Instalações ao ar livre com sol direto	✗	O cabo não possui especificação de proteção UV específica, deve-se consultar manual.
Conexão com sensores de rede de campo	✓	Compatível com a maioria dos dispositivos 5 polos padrão M12 A-coded.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVC198 Fêmea M12 5 Polos 20m PUR

Certifique-se de que o dispositivo esteja desenergizado.
Alinhe o conector fêmea M12 com o conector macho do dispositivo (atenção à codificação A).
Insira o conector firmemente até sentir o encaixe total.
Rosqueie a porca de travamento de latão niquelado manualmente.
Utilize uma chave dinamométrica para aplicar o torque entre 0,6 e 1,5 Nm.
Verifique se a vedação FKM está assentada corretamente.

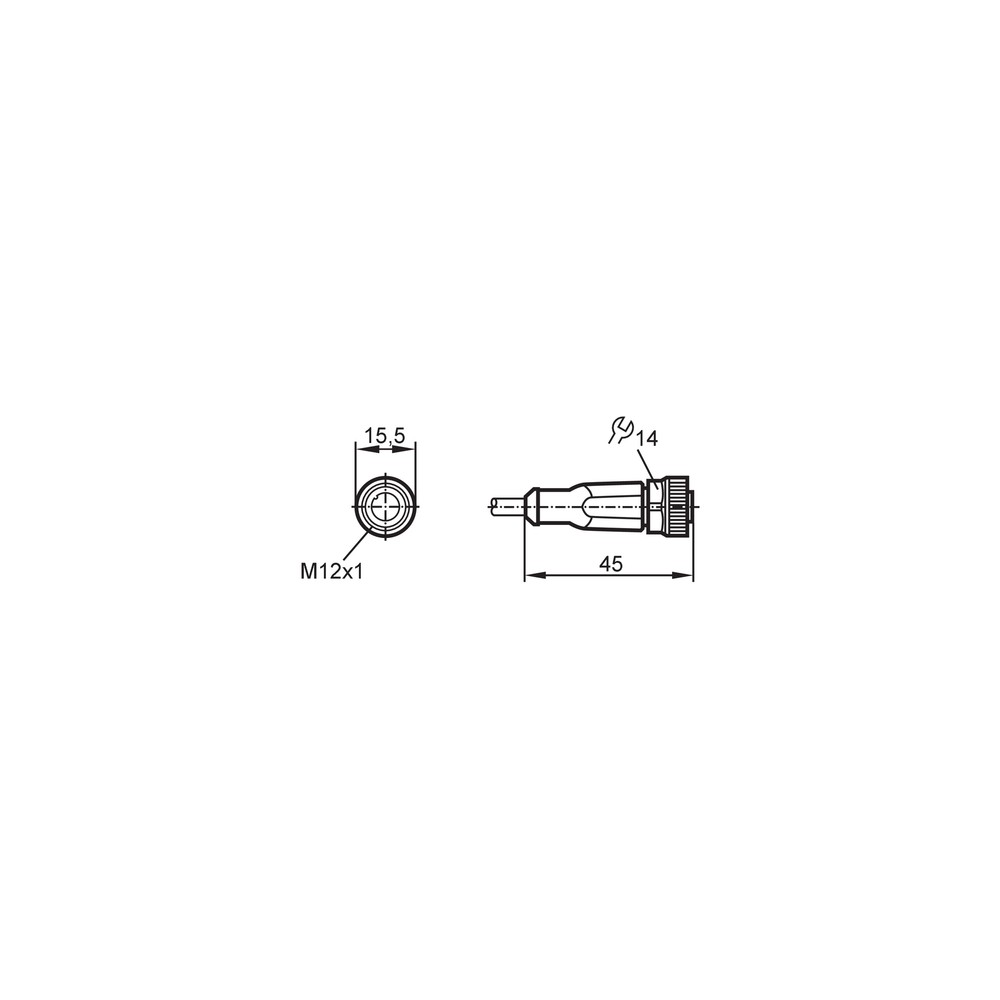

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento de líquidos para o conector ou soltura mecânica.	Torque de aperto fora do especificado (abaixo de 0,6 ou acima de 1,5 Nm).	Utilizar torquímetro para verificar se o aperto está conforme o datasheet.
Ruptura interna dos filamentos do cabo causando falhas intermitentes.	Raio de curvatura menor que o recomendado (mínimo 10x diâmetro).	Inspecionar visualmente o cabo por vincos ou deformações permanentes.
Queda de sinal ou erro de comunicação no dispositivo.	Acúmulo de sujeira ou oxidação nos contatos.	Verificar contatos banhados a ouro quanto a manchas ou acúmulo de contaminantes.
Desconexão física do conector ou alongamento do cabo.	Excesso de tração mecânica na instalação.	Verificar se o cabo está fixado corretamente com abraçadeiras sem esmagar o isolamento.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do EVC198 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVC198 e para qual aplicação ele é indicado?

O EVC198 é um cabo de conexão industrial com conector fêmea M12, 5 polos e 20 metros de comprimento, projetado para automação industrial, máquinas de ferramentas e ambientes com lubrificantes.

Este cabo pode ser utilizado em ambientes com lavagem industrial frequente?

Sim, ele possui grau de proteção IP65, IP67, IP68 e IP69K, sendo adequado para ambientes com alta umidade e lavagem rigorosa.

Existe alguma restrição de voltagem ou corrente para este cabo?

Não deve ser utilizado em aplicações que excedam 60 V AC/DC ou onde a corrente de operação ultrapasse 4 A.

Quais são os limites mecânicos de curvatura deste cabo?

Não é recomendado para aplicações móveis que exijam raios de curvatura menores que 10 vezes o diâmetro do cabo (4,6 mm).

Como identificar se o cabo está apresentando falha de conexão?

O sintoma comum é a interrupção intermitente do sinal, que pode ser causada por fadiga do cabo devido a dobras excessivas ou oxidação por aperto incorreto.

O que verificar antes de substituir um cabo que parou de funcionar?

Verifique o torque de aperto (0,6 a 1,5 Nm), limpe os contatos com spray específico para contatos elétricos e inspecione a integridade da capa de PUR quanto a cortes ou vincos.

Por que escolher este modelo em vez de um cabo M12 comum?

O EVC198 oferece maior robustez mecânica e resistência química (PUR) comparado a cabos padrão de PVC, além de contatos banhados a ouro para melhor condutividade.

Devo comprar este cabo de 20 metros ou emendar extensões menores?

A escolha depende da necessidade de comprimento; este modelo possui 20 metros fixos, garantindo integridade de sinal em longas distâncias industriais.

Qual o cuidado essencial durante a instalação física do conector?

O aperto deve ser feito manualmente ou com torquímetro calibrado entre 0,6 e 1,5 Nm para garantir a vedação IP69K e evitar danos à rosca.

Qual a procedência deste cabo e como é garantida a sua qualidade?

O produto é fabricado pela ifm electronic e conta com todo o suporte técnico da fabricante, garantindo conformidade com os padrões industriais de automação.

GLOSSÁRIO TÉCNICO

PUR

Poliuretano, material de revestimento de alta resistência mecânica e química, ideal para ambientes industriais agressivos (Ref.: Material: PUR).

IP69K

Grau de proteção que indica resistência total contra poeira e proteção contra jatos de água de alta pressão e temperatura (Ref.: Grau de proteção: IP69K).

Codificação A

Padrão de conexão para sensores e atuadores M12 que evita a conexão incorreta com outros padrões (Ref.: Conexão elétrica - soquete).

Sem halogênio

Cabos que, em caso de combustão, não liberam gases tóxicos ou corrosivos (Ref.: Sem halogênio: sim).

Flexível (Ciclos de curvatura)

Capacidade do cabo suportar movimentação contínua sem rompimento dos filamentos internos (Ref.: Ciclos de curvatura: > 5 milhões).
