Cabo de Ligação IFM EVC194 M12 15m PUR 5 Vias

Pré-visualizar: EVC194 IFM - Cabo de Ligação ifm Automação Industrial M12 15m PUR 5 Vias

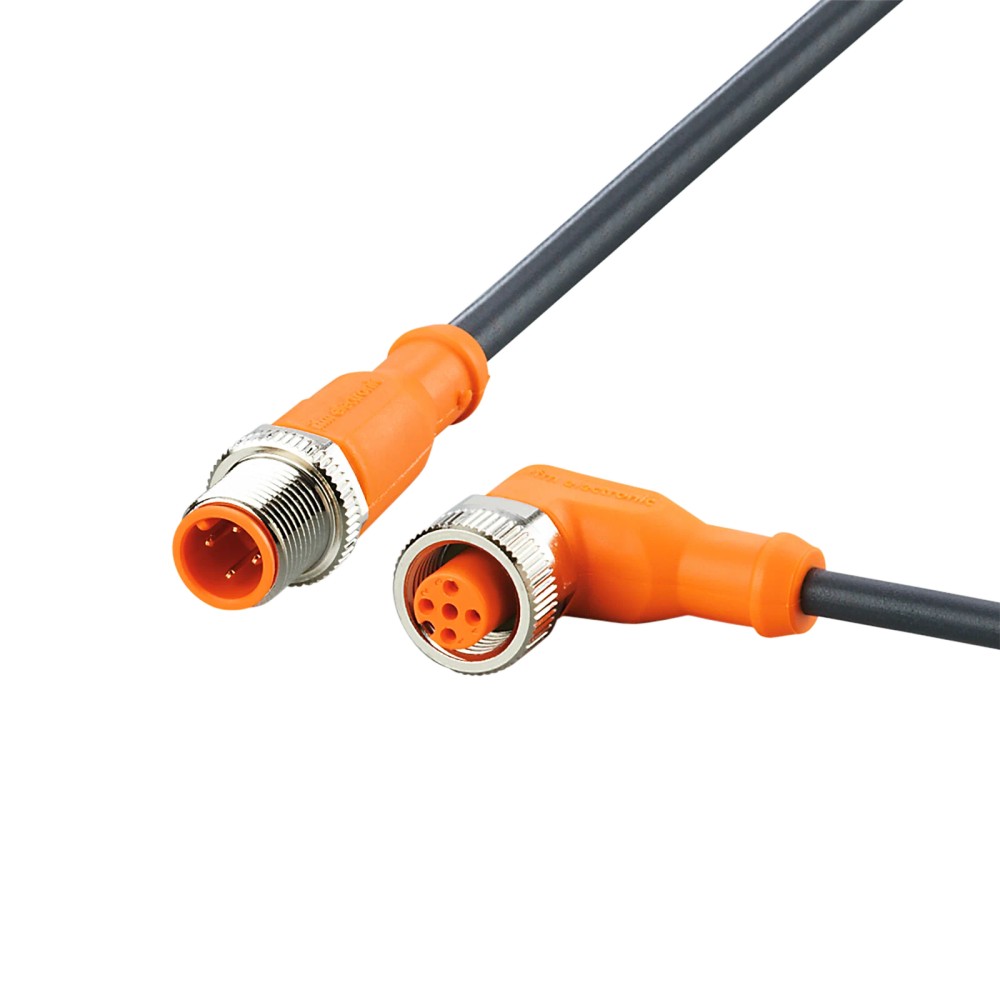

EVC194 IFM - Cabo de Ligação ifm Automação Industrial M12 15m PUR 5 Vias

Imagem meramente ilustrativa

R$ 616,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC194
EAN: 4021179241823
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVC194 IFM - Cabo de Ligação ifm Automação Industrial M12 15m PUR 5 Vias"

Destaques do Produto

Comprimento

15 m

Tipo de conexão

M12 Angular/Reto

Número de vias

5 vias

Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC194 M12 15m 5 Vias PUR

O EVC194 é um cabo de ligação industrial de 15 metros com conectores M12, ideal para conectar sensores e atuadores em ambientes exigentes. Construído com revestimento em PUR livre de silicone e halogênio, oferece alta resistência mecânica e flexibilidade. Suporta até 4 A e possui classificação IP69K para proteção contra jatos de água.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Comprimento	15 m
Conectores	M12 (Soquete angular / Plugue reto)
Vias	5
Material	PUR
Grau de proteção	IP65/67/68/69K
Corrente máxima	4 A
Ciclos de curvatura	> 5 milhões

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações móveis com ciclos de curvatura até 5 milhões
Áreas de lavagem com alta pressão (IP69K)

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 60 V AC/DC
Ambientes com temperaturas acima de 90 °C
Instalações com raios de curvatura inferiores a 46 mm (10x o diâmetro do cabo)
Uso em sistemas que requerem codificação de conector diferente da codificação A

APLICAÇÕES E USO

Aplicações em esteiras porta-cabos devido à alta tolerância de ciclos de dobra (>5 milhões).
Conexão de sensores em máquinas-ferramenta expostas a fluidos de corte e lubrificantes.
Automação industrial que demanda alta vedação contra umidade e poeira.
Braços robóticos com torção moderada (até ± 180 °/m).

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC194 M12 15m 5 Vias PUR, verifique estes pontos:

Quando escolher o EVC194

Indicado quando sua aplicação exige alta durabilidade mecânica em esteiras e resistência a agentes químicos (refrigerantes e óleos) dentro do padrão M12 de 5 vias.

Quando buscar outra alternativa

Se a aplicação exigir tensão superior a 60V, necessidade de mais de 5 pinos, ou ambientes de temperatura extrema acima de 90°C que exijam cabos especiais para alta temperatura.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material de revestimento	PUR	Resistência a óleos e abrasão em aplicações industriais
Livre de silicone e halogênio	Sim	Compatível com ambientes sensíveis a contaminação
Ciclos de curvatura	> 5 milhões	Vida útil mecânica para esteiras porta-cabos
Esforço de torção	± 180 °/m	Capacidade de torção para braços robóticos

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite de isolamento elétrico nominal
Capacidade de corrente	4 A	Carga máxima suportada pelos condutores
Classe de proteção	II	Isolamento elétrico de segurança

Condições Ambientais
Grau de Proteção	IP65, IP67, IP68, IP69K	Normas de vedação contra líquidos e poeira
Temperatura ambiente	-25 a 90 °C	Faixa de operação térmica permitida
Material da porca	Latão, niquelado	Material do invólucro de fixação

COMPATIBILIDADE

Comunicação

• Não aplicável (transmissão de sinais analógicos/digitais)

• Compatível com dispositivos M12 de 5 polos

Conexões

Elétrica 5 x 0,34 mm² (42 x Ø 0,1 mm), PUR, sem halogênio

Processo M12 soquete angular / M12 plugue reto

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos e lubrificantes	✓	O material PUR oferece excelente resistência química a esses agentes.
Aplicações de robótica	✓	Possui flexibilidade para ciclos de curvatura > 5 milhões e esforço de torção de ± 180 °/m.
Instalações de alta voltagem (ex: 220V/380V)	✗	O isolamento do cabo é projetado para tensões < 60 V AC/DC.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC194 M12 15m 5 Vias PUR

Limpe a superfície de acoplamento do sensor e certifique-se de que não haja resíduos.
Alinhe os pinos do conector M12 com o receptáculo do dispositivo.
Rosqueie manualmente a porca do conector até sentir resistência.
Utilize chave dinamométrica para aplicar o torque de 0,6 a 1,5 Nm.
Verifique se o raio de curvatura instalado respeita o limite mínimo de 46 mm.
Fixe o cabo na estrutura mecânica utilizando abraçadeiras para evitar tensões desnecessárias.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha intermitente na conexão.	Torque de instalação fora da especificação (0,6-1,5 Nm).	Verificar se o conector está firmemente apertado mas sem danos na rosca.
Rompimento interno dos condutores do cabo.	Excesso de raio de curvatura menor que o especificado.	Realizar teste de continuidade com multímetro enquanto move o cabo.
Aquecimento excessivo do cabo.	Sobrecarga de corrente elétrica acima de 4 A.	Medir a corrente da carga instalada e comparar com a capacidade nominal.
Falha de isolamento ou danos aos pinos.	Tensão de operação superior a 60 V.	Verificar tensão da fonte na entrada do sistema.

DOCUMENTAÇÃO TÉCNICA

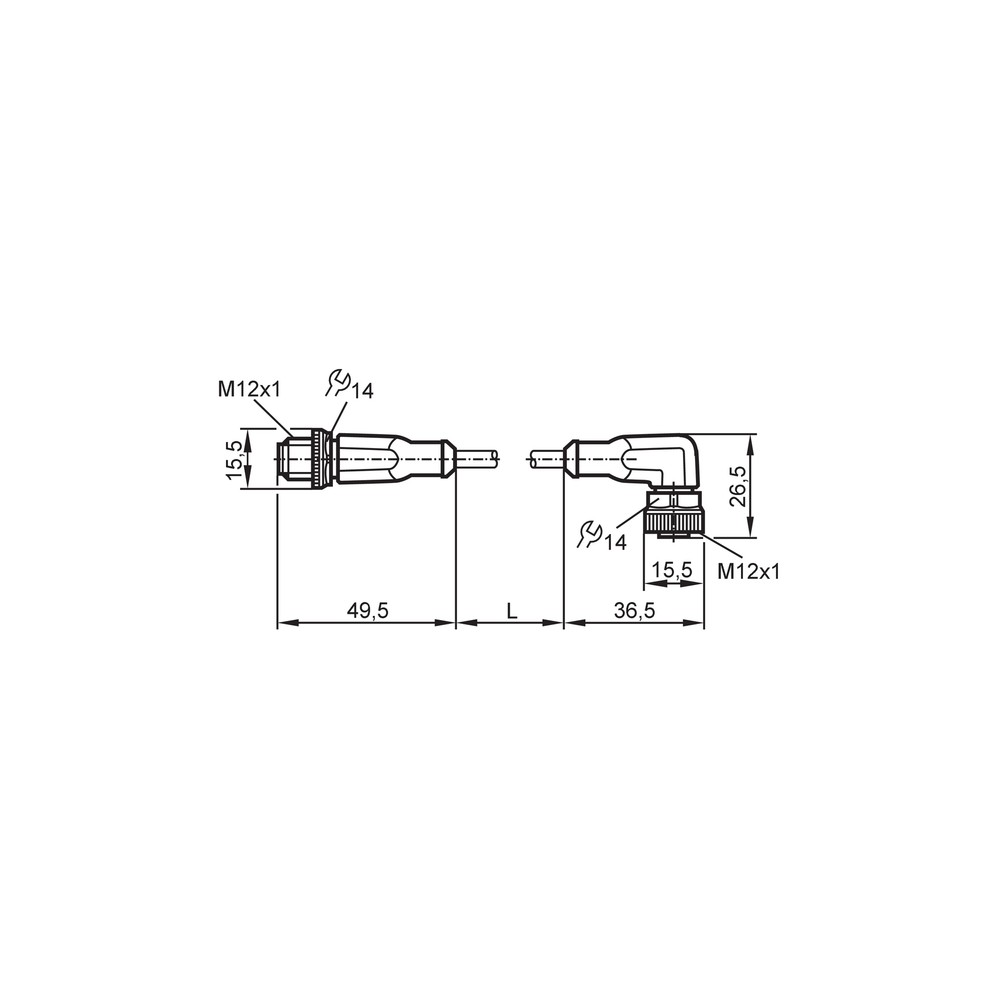

Folha de Dados do Produto (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC194 e qual sua finalidade?

O EVC194 é um cabo de ligação industrial de 15 metros, configurado com conectores M12 (soquete angular e plugue reto) de 5 vias, projetado para automação industrial e máquinas-ferramenta.

Este cabo pode ser utilizado em ambientes úmidos ou com limpeza por pressão?

Sim, o cabo possui classificação IP65, IP67, IP68 e IP69K, garantindo resistência à entrada de poeira, imersão temporária e jatos de água de alta pressão/vapor, ideais para ambientes agressivos.

Quais são as limitações de tensão e corrente para o EVC194?

Este modelo não deve ser utilizado em aplicações que exijam mais de 60 V AC/DC ou correntes superiores a 4 A, pois excederiam suas especificações de isolamento e carga.

Posso expor este cabo a temperaturas superiores a 90 °C?

O cabo não é adequado para ambientes onde a temperatura excede permanentemente 90 °C, pois o material PUR e os componentes internos têm seu limite térmico definido nesta faixa.

O que verificar se o sinal do sensor estiver intermitente?

Se houver falha de sinal, verifique se o torque de aperto (0,6 a 1,5 Nm) foi respeitado, pois torque excessivo ou insuficiente pode comprometer a vedação FKM e a continuidade elétrica.

Quais sintomas indicam uma falha na conexão do cabo?

Sintomas de oxidação nos pinos ou queda de tensão podem indicar umidade interna, geralmente causada por aperto incorreto do conector ou falha na vedação durante a instalação.

Este cabo é compatível com conexões M8 ou é melhor que outros modelos?

O EVC194 é uma peça única, mas se precisar de maior comprimento ou conexões diferentes (como M8 ou 4 vias), consulte o catálogo da IFM para modelos com especificações equivalentes.

Como decidir entre este modelo de 15 metros e um mais curto?

A escolha entre este modelo de 15m e modelos mais curtos depende exclusivamente da distância física necessária para evitar tensões mecânicas no cabo, respeitando sempre o raio de curvatura mínimo de 10x o diâmetro do cabo.

Quais cuidados devo ter durante a instalação do cabo?

Ao instalar, evite torções excessivas superiores a ± 180 °/m e certifique-se de que o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (4,6 mm) seja respeitado para evitar danos internos.

Como funciona a procedência e suporte deste item?

O produto é fornecido pela IFM Electronic Ltda. e a garantia ou suporte técnico seguem as políticas padrão de fábrica do fabricante, acessíveis via canal oficial da Melhor Indústria.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente à abrasão, óleos e lubrificantes comuns em ambientes industriais. (Ref.: Material)

Codificação A

Padrão de disposição de pinos em conectores M12, garantindo que o acoplamento seja feito de forma correta e segura. (Ref.: Conexão elétrica)

Grau de Proteção IP69K

Nível máximo de proteção contra entrada de sólidos e líquidos, testado contra jatos de água em alta pressão e alta temperatura. (Ref.: Grau de proteção)

Vedação FKM

Elastômero fluorocarbonado utilizado nas vedações do conector, oferecendo alta resistência química e térmica. (Ref.: Material da vedação)

Raio de curvatura

Distância mínima na qual o cabo pode ser dobrado sem sofrer danos estruturais nos condutores internos. (Ref.: Raio de flexão)
