Cabo de Ligação IFM EVC193 M12 10m

Pré-visualizar: EVC193 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto/Angular 5 Polos 10m

EVC193 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto/Angular 5 Polos 10m

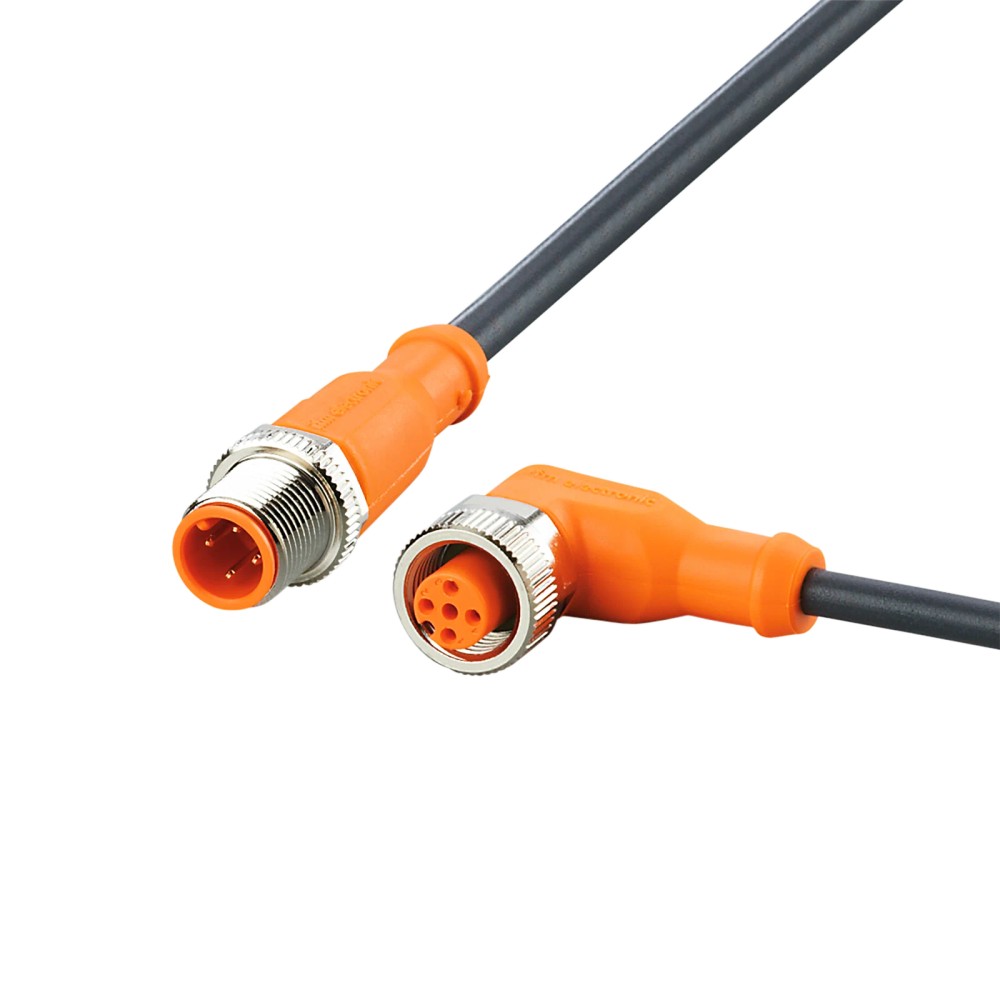

Imagem meramente ilustrativa

R$ 528,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC193
EAN: 4021179241816
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC193 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto/Angular 5 Polos 10m"

Destaques do Produto

Comprimento

10 m

Configuração das conexões

M12 reto para M12 angular

Número de polos

Codificação

Tensão de operação

< 60 V AC/DC

Corrente total

4 A; 3 A conforme capacidade total UL

Por que comprar IFM na Melhor Indústria?

Sobre o Cabo de ligação IFM EVC193, M12 reto para M12 angular, 5 polos, 10 m

O IFM EVC193 é um cabo de ligação para conectar dispositivos com interfaces M12 de 5 polos. Possui um conector M12 reto e um soquete M12 angular, ambos com codificação A. O cabo tem 10 m, revestimento PUR e proteção IP65, IP67, IP68 e IP69K, conforme as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Modelo	EVC193
Comprimento	10 m
Conexões	M12 reto para M12 angular
Polos e codificação	5 polos, codificação A
Tensão de operação	< 60 V AC/DC
Capacidade de corrente total	4 A; capacidade total UL: 3 A
Material do cabo	PUR, sem halogênio, Ø 4,6 mm
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre dispositivos industriais com interfaces M12 de 5 polos, codificação A, quando os requisitos elétricos e mecânicos forem compatíveis.
Aplicações industriais e máquinas-ferramenta; o contexto do fabricante também cita aplicações com refrigerantes e lubrificantes.
Instalações que requerem cabo de 10 m e uma extremidade reta e outra angular.

⚠ Considere outro se precisa de:

Não selecione se o circuito exceder a tensão de operação indicada (< 60 V AC/DC) ou a capacidade de corrente aplicável (4 A; 3 A conforme UL).
Não selecione se os dispositivos exigirem número de polos, codificação ou configuração de conectores diferente; confirme também a pinagem nos documentos dos equipamentos.
Não baseie a seleção somente no grau IP: confirme as condições de montagem e exposição requeridas para a aplicação.

APLICAÇÕES E USO

Uso industrial e automação industrial, conforme aplicações indicadas na ficha do produto.
Conexão em máquinas-ferramenta, conforme aplicação indicada na ficha.
A ficha cita aplicações com refrigerantes e lubrificantes; confirme a adequação às condições específicas de exposição, instalação e montagem.
Em aplicações móveis, a ficha informa faixa ambiente de -25...90 °C e velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Respeite também o raio mínimo de flexão informado.
As conexões devem corresponder a interfaces M12 de 5 polos, codificação A, e ter pinagem e requisitos elétricos compatíveis. A ficha não identifica modelos específicos de dispositivos.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC193, M12 reto para M12 angular, 5 polos, 10 m, verifique estes pontos:

Escolha o EVC193 quando

A instalação exigir 10 m de cabo, conexões M12 de 5 polos com codificação A e a combinação de conector reto com soquete angular, dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, orientação, codificação, número de polos ou pinagem. A ficha deste cabo não informa compatibilidade de pinagem com dispositivos específicos; compare os diagramas dos equipamentos antes da compra.

Valide as condições de operação

Considere a capacidade de corrente total de 4 A e, quando aplicável, o valor UL de 3 A. Para instalações sujeitas a flexão, respeite raio mínimo de 10 vezes o diâmetro do cabo; confira também os limites ambientais e a condição de montagem.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Marca	ifm / IFM	Identificação do fabricante conforme os dados do anúncio.
Tipo de produto	Cabo de ligação	Classificação do item.
Nome do produto	Cabo de ligação ifm EVC193	Nome informado na ficha.
Modelo e SKU	EVC193	Código do produto.
GTIN	4021179241816	Identificador comercial informado.
Part number	VDOAH050MSS0010H05STGH050MSS	Código indicado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão / Cabo de ligação	Categoria do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação informado.
Capacidade de carga total	4 A	Capacidade de corrente total indicada.
Capacidade de corrente total (UL)	3 A	Limite indicado para a condição UL.
Classe de proteção	II	Classe de proteção indicada pelo fabricante.

Conexões elétricas
Configuração	1 conector M12 reto e 1 soquete M12 angular	Extremidades e orientação das conexões.
Codificação	A	Codificação indicada para o conector e o soquete.
Número de contatos	5 em cada conexão	Contatos especificados para as extremidades.
Material dos contatos	Dourado	Acabamento dos contatos informado.
Corpo do conector e do soquete	TPU	Material indicado para os corpos das conexões.
Bloqueio	Latão niquelado	Material indicado para o sistema de bloqueio.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque informada para as conexões.
Vedação do soquete	FKM	Material da vedação especificado para o soquete.

Cabo e materiais
Comprimento	10 m	Comprimento nominal do cabo.
Revestimento	PUR	Material do revestimento do cabo.
Cor	Preto	Cor indicada para o cabo.
Diâmetro externo	4,6 mm	Diâmetro indicado na especificação do cabo.
Condutores	5 x 0,34 mm² (42 x Ø 0,1 mm)	Construção indicada para os condutores.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.
Material da porca	Latão niquelado	Material indicado para a porca/bloqueio.
Material do invólucro	TPU	Material informado para o invólucro das conexões.
Material da vedação	FKM	Material informado para a vedação.

Proteção e condições ambientais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas; a proteção efetiva depende da montagem e das condições previstas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa indicada para temperatura ambiente.
Temperatura ambiente, condição cULus	Até 75 °C	Limite indicado na observação cULus.
Temperatura ambiente em movimento	-25...90 °C	Faixa informada para a condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação informada para armazenamento.

Dados mecânicos e movimento
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado para aplicação flexível; considerar o diâmetro de 4,6 mm.
Ciclos de curvatura	> 5 milhões	Quantidade de ciclos informada pelo fabricante.
Esforço de torção	± 180 °/m	Esforço de torção indicado na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica especial declarada; respeite as condições de uso especificadas pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Peso	351,6 g	Peso indicado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Cabo de ligação passivo; não há protocolo de comunicação especificado na ficha.

• Compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos dispositivos conectados; esses dados devem ser conferidos nos respectivos documentos.

Conexões

Elétrica Um conector M12 reto e um soquete M12 angular, ambos de 5 polos e codificação A; contatos dourados. Tensão de operação < 60 V AC/DC. Capacidade de corrente total: 4 A; capacidade total UL: 3 A. A ficha não identifica dispositivos específicos nem fornece neste contexto uma tabela de pinagem funcional.

Processo Não possui conexão de processo informada. As conexões são elétricas: M12 reto para M12 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 de 5 polos, codificação A, e requisitos de pinagem compatíveis	✓	A configuração mecânica informada é M12, 5 polos, codificação A; a compatibilidade elétrica exige conferir a pinagem e os limites dos equipamentos.
Circuito com tensão dentro do limite indicado e corrente total de até 4 A, sem requisito UL mais restritivo	✓	A ficha informa tensão < 60 V AC/DC e capacidade de corrente total de 4 A.
Aplicação avaliada conforme capacidade total UL	✓	A capacidade de corrente total indicada para UL é 3 A; não exceda esse valor nessa condição.
Equipamento que requer conector ou soquete com codificação, número de polos ou orientação diferente	✗	A configuração fornecida é M12 codificação A, 5 polos, com um lado reto e outro angular.
Aplicação que exige tensão igual ou superior a 60 V AC ou corrente acima do limite aplicável	✗	A tensão indicada é menor que 60 V AC/DC e a corrente máxima informada é 4 A, ou 3 A para capacidade total UL.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC193, M12 reto para M12 angular, 5 polos, 10 m

Confirme nos documentos dos equipamentos que as interfaces são M12, 5 polos, codificação A, e que a pinagem é compatível.
Verifique tensão, corrente e condições ambientais previstas para a instalação antes de conectar o cabo.
Planeje o percurso para acomodar os 10 m sem tração excessiva, esmagamento ou contato com fontes de dano.
Em instalação flexível, respeite raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Alinhe as conexões M12 antes do acoplamento e aperte conforme a faixa de torque indicada, de 0,6...1,5 Nm.
Após a montagem, confira o assentamento das conexões e valide a continuidade e o funcionamento do circuito conforme os procedimentos dos equipamentos conectados.

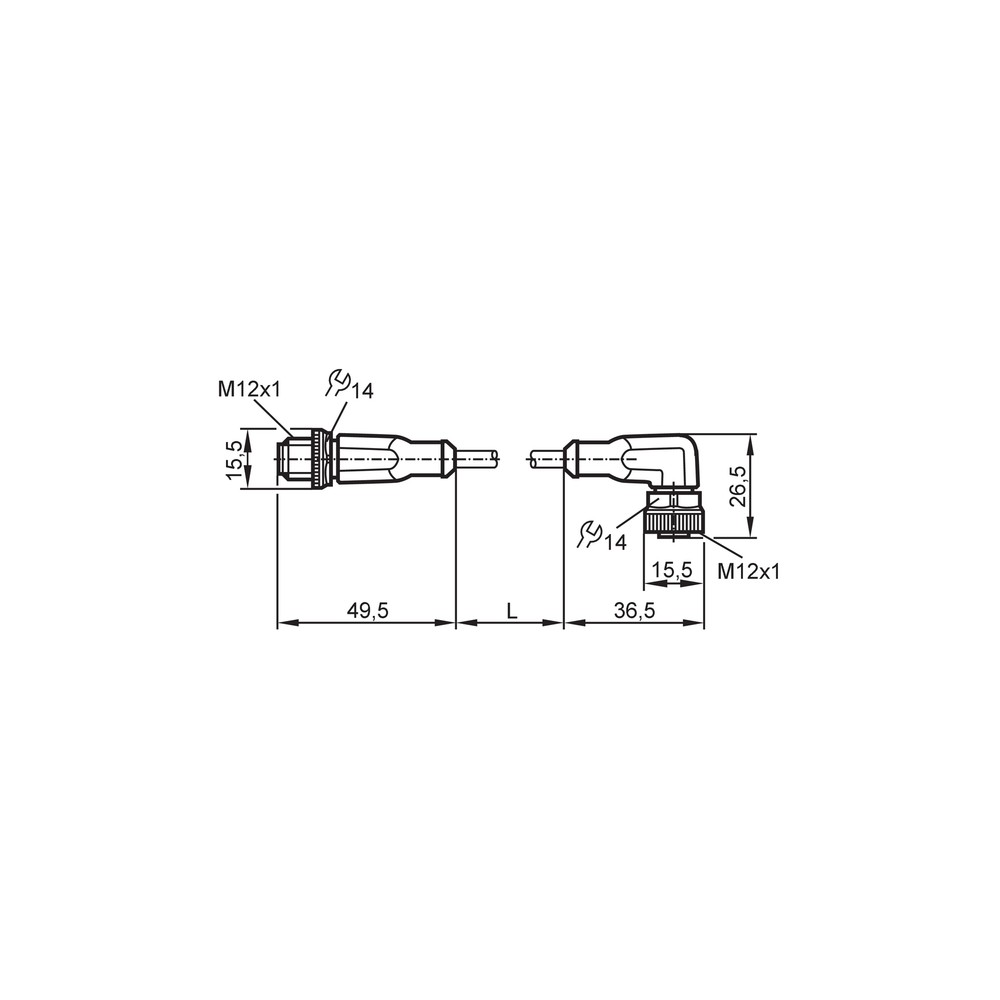

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conexão incompleta, pinagem incompatível ou circuito fora dos limites elétricos aplicáveis.	Confira o assentamento das conexões, compare a pinagem dos dois dispositivos e meça tensão e corrente conforme a documentação dos equipamentos.
Funcionamento intermitente quando o cabo se movimenta.	Dano ou esforço mecânico no cabo, ou raio de curvatura abaixo do mínimo especificado.	Inspecione o percurso e o revestimento; verifique se a instalação respeita o raio mínimo de 10 vezes o diâmetro do cabo.
Umidade ou contaminação percebida na conexão.	Conexão mal assentada, vedação comprometida ou instalação fora das condições necessárias para a proteção IP indicada.	Inspecione o acoplamento, a vedação e o estado das superfícies de conexão; compare a montagem com as instruções do fabricante.
A conexão não acopla ou não trava corretamente.	Interface com codificação, número de polos ou geometria incompatível, ou desalinhamento durante o acoplamento.	Confirme que a interface é M12, codificação A, 5 polos, alinhe antes de acoplar e não force a conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC193 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC193 e para que serve?

É um cabo de ligação para conectar dispositivos com interfaces M12. Tem um conector reto e um soquete angular, ambos de 5 polos e codificação A.

O que acompanha o EVC193?

A ficha informa uma peça por embalagem. Não relaciona acessórios incluídos.

O EVC193 serve para qualquer conexão M12?

Não. A configuração informada é M12, codificação A, 5 polos, com uma extremidade reta e outra angular; confirme também a pinagem e os requisitos elétricos dos dispositivos.

Posso usar este cabo em um circuito acima de 60 V?

A ficha indica tensão de operação inferior a 60 V AC/DC. Não o selecione para uma aplicação que exceda esse limite.

O equipamento conectado parou de funcionar; preciso trocar o cabo?

Não necessariamente. Antes da troca, verifique se as conexões estão assentadas, se a pinagem corresponde e se tensão e corrente estão dentro dos limites indicados.

O funcionamento falha quando o cabo se mexe; qual é a causa provável?

Pode haver esforço mecânico ou curvatura abaixo do mínimo especificado. Inspecione o cabo e o percurso, incluindo o raio de flexão em aplicação móvel.

É melhor comprar este cabo ou montar a conexão com componentes avulsos?

O EVC193 é uma montagem de cabo de 10 m com conector M12 reto e soquete M12 angular. Se a instalação exigir outro comprimento, outra configuração ou componentes separados, compare os requisitos com a ficha antes de selecionar.

Este modelo é adequado se eu precisar de uma conexão reta nas duas pontas?

A ficha especifica um conector reto e um soquete angular. Para duas extremidades retas, procure uma configuração que corresponda a esse requisito.

Como evitar danos ao instalar o cabo?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e a faixa de torque de 0,6...1,5 Nm indicada para as conexões. Alinhe os conectores antes de acoplar.

Há um diagrama de pinagem disponível para confirmar a ligação?

A ficha fornecida não inclui uma URL específica de pinagem. Consulte o datasheet e os documentos dos dispositivos conectados para confirmar a atribuição dos contatos.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica da conexão M12; deve corresponder à interface do dispositivo conectado. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro sob condições especificadas; a montagem influencia a proteção efetiva. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo de curvatura permitido para o cabo em aplicação flexível, indicado em relação ao diâmetro do cabo. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de corrente

Limite de corrente total informado para operação; a ficha apresenta valores distintos para a indicação geral e para UL. (Ref.: 4 A; UL: 3 A)

PUR

Material indicado para o revestimento do cabo. (Ref.: revestimento PUR)
