Cabo de Ligação IFM EVC188 - 3m PUR M12 5 Polos

Pré-visualizar: EVC188 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12 5 Polos

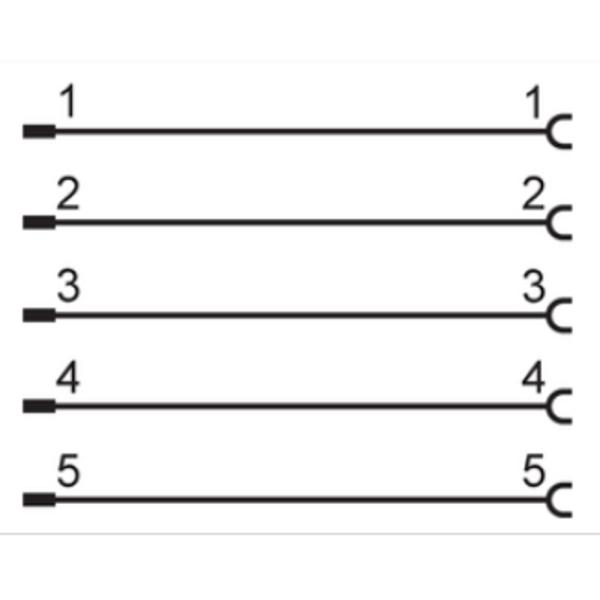

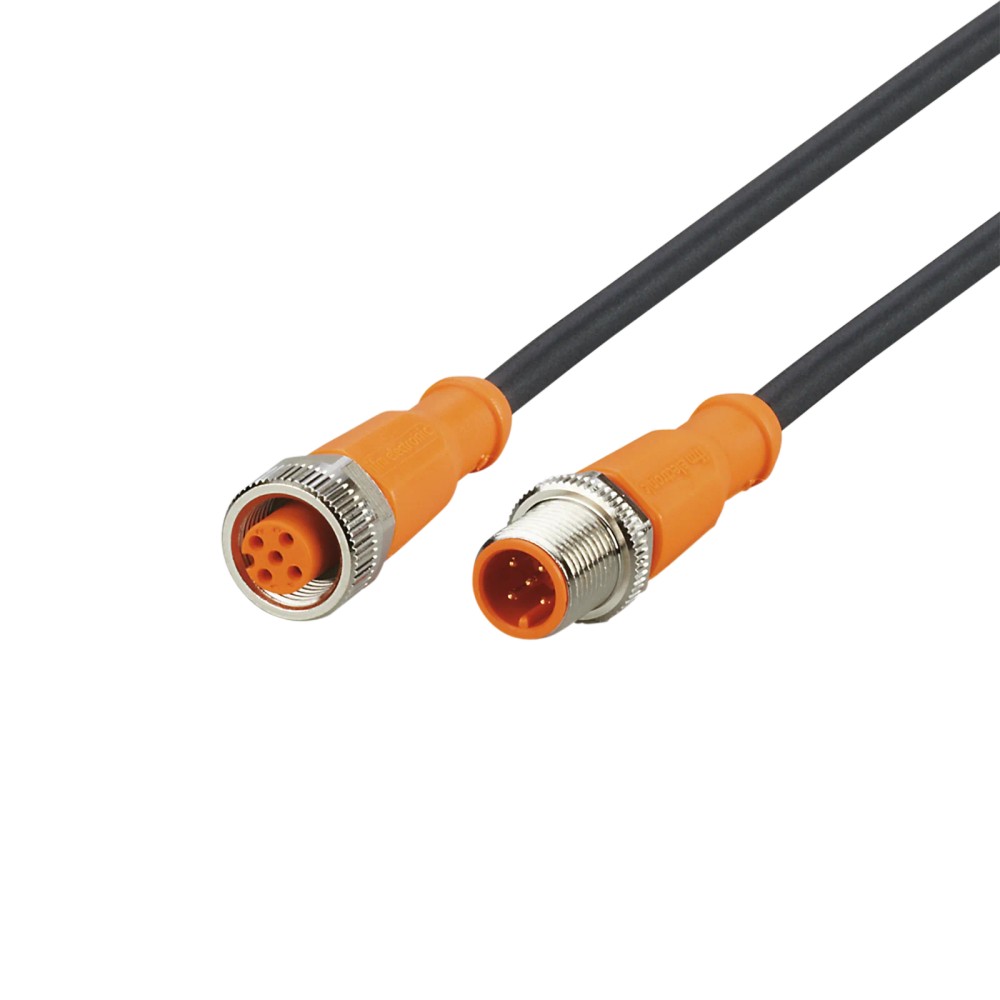

EVC188 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12 5 Polos

Imagem meramente ilustrativa

R$ 390,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC188
EAN: 4021179241762
NCM do produto: 85444200

Destaques do Produto Comprimento 3 m...mais

Fechar menu

Saiba mais sobre: "EVC188 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12 5 Polos"

Destaques do Produto

Comprimento

3 m

Conector

M12 reto, A-coded, 5 polos

Tensão

Inferior a 60 V AC/DC

Revestimento

PUR

Proteção

IP65, IP67, IP68 e IP69K

Aplicação móvel

Tolerância a dobras e deslocamentos; ciclos de curvatura > 5 milhões conforme dados do produto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC188, 3 m, PUR, M12 reto A-coded, 5 polos

O IFM EVC188 é um cabo de ligação de 3 m para conexões em aplicações industriais e de automação. Possui conectores M12 retos A-coded com 5 contatos e cabo revestido em PUR. Sua tensão de operação é inferior a 60 V AC/DC, e o produto tem graus de proteção IP65, IP67, IP68 e IP69K conforme as condições de instalação.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC188
Comprimento do cabo	3 m
Conexões	1 x M12 reto em cada extremidade; codificação A; 5 contatos
Material do cabo	PUR
Tensão de operação	< 60 V AC/DC
Grau de proteção	IP65, IP67, IP68 e IP69K
Contatos	Banhados a ouro
Seção e diâmetro do cabo	5 x 0,34 mm²; Ø 4,6 mm
Temperatura de operação	-25 a 90 °C
Corrente por contato	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que correspondam a M12 reto, codificação A e 5 contatos em ambas as extremidades.
Aplicações de automação industrial e máquinas-ferramenta, incluindo uso em ambientes com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que operem dentro da tensão, corrente por contato e faixa de temperatura especificadas.
Aplicações com dobras e deslocamentos, respeitando o raio mínimo de curvatura e as condições indicadas no datasheet.

⚠ Considere outro se precisa de:

Não especificado para operação acima de 60 V AC ou 60 V DC.
Não usar a corrente de 4 A por contato como autorização para exceder os limites elétricos do dispositivo conectado ou da instalação.
Não presumir compatibilidade com conectores de codificação, número de polos ou geometria diferentes de M12 reto A-coded, 5 contatos.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: ligação em sistemas de automação industrial, desde que os conectores e requisitos elétricos correspondam à configuração do cabo.
Aplicação indicada pela ficha: máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes; observar montagem, proteção e faixa de temperatura especificadas.
Possibilidade condicionada: instalação com movimento e flexão, desde que respeite o raio mínimo de curvatura e os limites de velocidade, percurso e aceleração informados. A ficha não confirma compatibilidade com um protocolo ou dispositivo específico.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC188, 3 m, PUR, M12 reto A-coded, 5 polos, verifique estes pontos:

Escolha o EVC188 quando

A instalação exigir um cabo de 3 m, com conexão M12 reta A-coded de 5 contatos nas extremidades, cabo PUR e operação inferior a 60 V AC/DC. Verifique também a corrente requerida por contato e os limites ambientais da aplicação.

Verifique outra configuração quando

O comprimento necessário, o tipo ou a codificação dos conectores, o número de contatos, a tensão ou as condições de instalação diferirem dos dados do EVC188. A ficha não identifica modelos alternativos; confirme a configuração necessária no catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Cabo de ligação	Tipo de produto informado para o modelo EVC188.
Marca	IFM	Marca indicada nos dados do anúncio.
SKU e part number do anúncio	EVC188	Identificação do produto no anúncio; o contexto também apresenta um part number de catálogo diferente, sem esclarecer a relação entre eles.
GTIN	4021179241762	Código de identificação comercial informado.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos para o cabo na ficha do produto.

Dados elétricos
Tensão de operação AC	< 60 V AC	Limite indicado nos dados do produto.
Tensão de operação DC	< 60 V DC	Limite indicado nos dados do produto.
Corrente por contato	4 A	Valor informado por contato; confirmar também os limites do dispositivo conectado.
Capacidade de corrente UL	3 A	Valor separado informado na ficha; observar a condição de aplicação correspondente no datasheet.
Categoria de isolamento	II	Classificação indicada nos dados do produto.
Cabo	5 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção elétrica informada para o cabo.

Conexões
Conectores	1 x M12 reto em cada extremidade; codificação A; 5 contatos	Configuração de conexão especificada para soquete e conector.
Contatos	Dourados, banhados a ouro	Acabamento informado para os contatos.
Corpo dos conectores	TPU, laranja	Material e cor indicados para os corpos.
Bloqueio	Latão niquelado	Material informado para o mecanismo de bloqueio.
Vedação	FKM	Material de vedação especificado para a conexão.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o aperto dos conectores.

Dados mecânicos
Comprimento	3 m	Comprimento total informado.
Material do revestimento	PUR	Material do revestimento do cabo.
Cor do cabo	Preto	Cor indicada na descrição técnica do cabo.
Diâmetro do cabo	Ø 4,6 mm	Diâmetro externo informado.
Peso	138,6 g	Valor informado nos dados do produto.
Material da porca	Latão, niquelado	Material especificado para o bloqueio.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o produto.
Esforço de torção	± 180 °/m	Valor informado na ficha; considerar nas condições de instalação.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura; condições de ensaio devem ser consultadas no datasheet.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado; aplicar em relação ao diâmetro externo do cabo.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus informados; dependem da montagem correta e das condições aplicáveis a cada classificação.
Temperatura de operação	-25 a 90 °C	Faixa indicada para operação.
Temperatura ambiente móvel	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para condições de armazenamento.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

Movimentação
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento informada; não generalizar para outros percursos ou acelerações.

Dados de identificação e conformidade comercial
NCM	8544.42.00	Classificação informada no contexto do produto.
Quantidade da embalagem	1 peça	Quantidade indicada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A compatibilidade de protocolo depende dos dispositivos conectados e não pode ser confirmada apenas pelo cabo.

Conexões

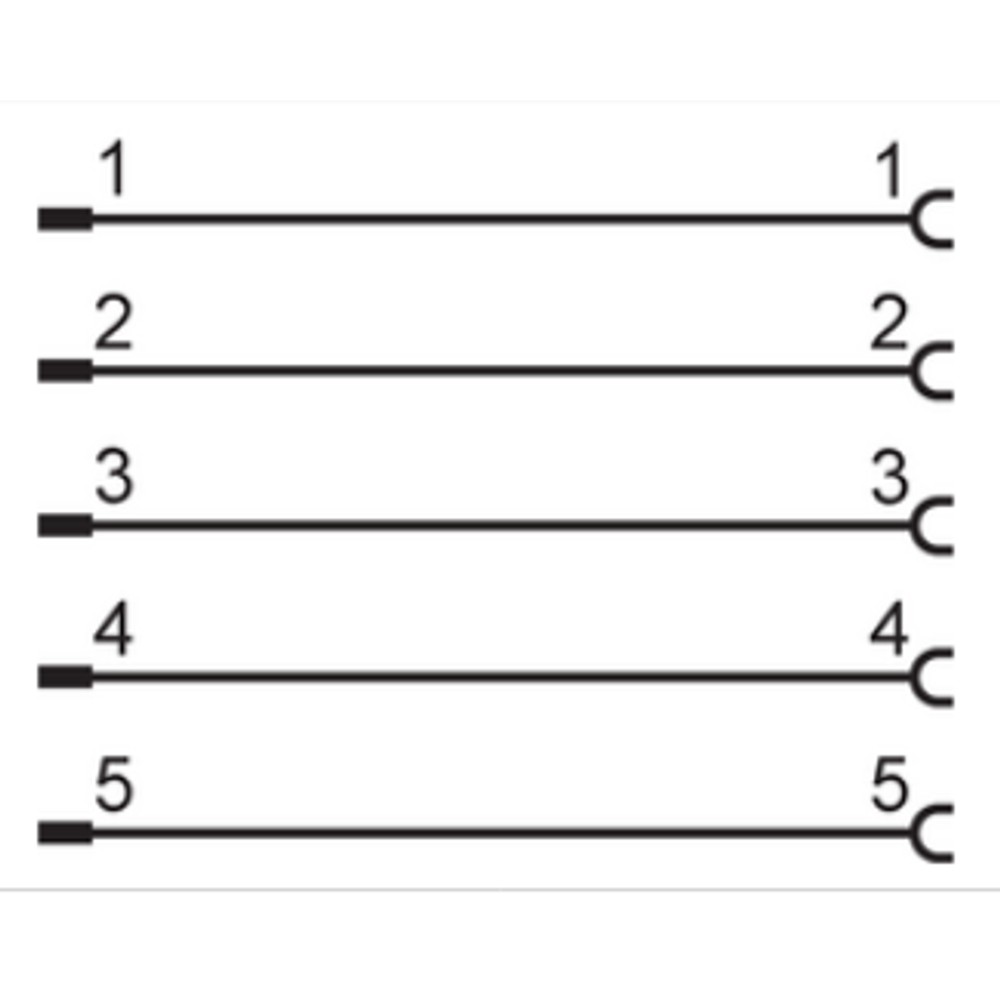

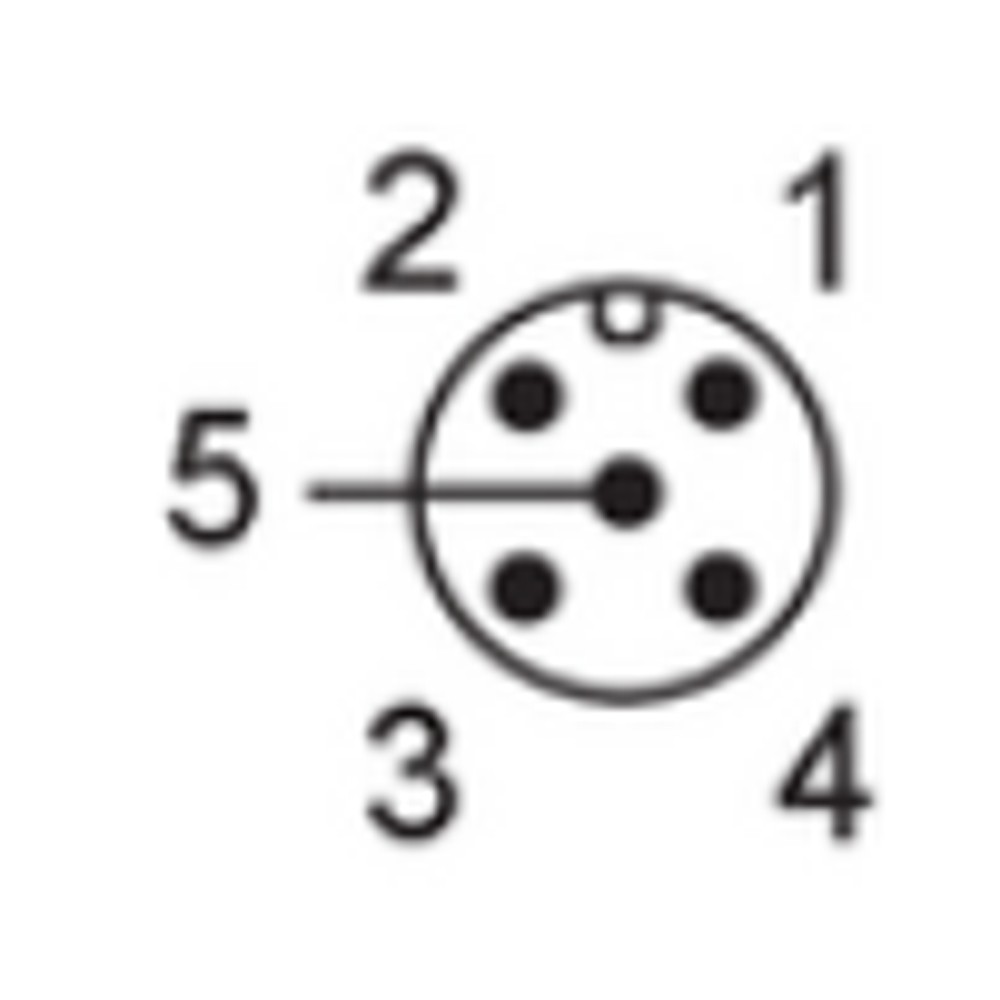

Elétrica Cabo de 3 m, PUR, preto, Ø 4,6 mm, 5 x 0,34 mm². Conectores M12 retos, A-coded, com 5 contatos dourados. Tensão de operação < 60 V AC/DC; corrente indicada de 4 A por contato. Confirmar a pinagem e os requisitos elétricos dos dispositivos no datasheet.

Processo Não possui conexão de processo informada; é um cabo de ligação com conectores M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 reta A-coded de 5 contatos e requisitos elétricos dentro dos limites informados	✓	A configuração mecânica do cabo corresponde a M12 reto, A-coded, 5 contatos; a compatibilidade elétrica e de pinagem ainda deve ser verificada nos dispositivos.
Dispositivo que exija conector com codificação ou número de contatos diferente	✗	A configuração informada do EVC188 é M12 A-coded com 5 contatos; não há evidência de compatibilidade mecânica com outras configurações.
Aplicação que opere acima de 60 V AC ou 60 V DC	✗	A tensão de operação indicada para o cabo é inferior a 60 V AC/DC.
Aplicação industrial com dobras ou deslocamentos dentro dos limites especificados	✓	O produto é descrito com tolerância a dobras e deslocamentos; respeitar raio mínimo de curvatura de 10 vezes o diâmetro do cabo e demais condições do datasheet.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC188, 3 m, PUR, M12 reto A-coded, 5 polos

Confirme nos dispositivos a conexão M12 reta, a codificação A, os 5 contatos e a pinagem necessária.
Verifique que os requisitos de tensão e corrente estejam dentro dos limites especificados para o cabo e para os dispositivos conectados.
Inspecione o cabo, os conectores e as vedações antes da montagem; não instale componentes danificados.
Alinhe os conectores antes de acoplar e aperte dentro da faixa de torque informada de 0,6 a 1,5 Nm.
Ao encaminhar o cabo em aplicação flexível, respeite raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento indicadas.
Após a montagem, confira o assentamento das conexões e valide a continuidade e o funcionamento conforme o procedimento dos equipamentos conectados.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou fica desalinhada.	Conector do equipamento com codificação, número de contatos ou geometria diferentes da configuração M12 reta A-coded de 5 contatos.	Compare a codificação, a quantidade de contatos e a geometria dos dois lados antes de tentar acoplar; não force a conexão.
O dispositivo conectado não comunica ou não funciona.	Pinagem incompatível, conexão incompleta ou requisitos elétricos do equipamento fora dos limites do cabo.	Consulte a pinagem dos dispositivos e verifique a continuidade, o assentamento dos conectores e a tensão aplicada.
Há falha intermitente quando o cabo se movimenta.	Raio de curvatura menor que o mínimo indicado, esforço mecânico ou instalação fora das condições de movimento informadas.	Inspecione o encaminhamento e o cabo; compare o raio de curvatura com 10 vezes o diâmetro do cabo e confira percurso, velocidade e aceleração.
Há ingresso de umidade na conexão.	Conector mal assentado, vedação comprometida ou montagem inadequada para a condição de proteção pretendida.	Inspecione o estado da vedação e o acoplamento; confirme que a montagem atende às instruções do fabricante para o grau IP aplicável.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC188 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC188 e para que tipo de ligação serve?

É um cabo de ligação industrial de 3 m com conectores M12 retos A-coded de 5 contatos. A ficha indica aplicações de automação industrial e máquinas-ferramenta.

O EVC188 pode ser conectado a qualquer dispositivo M12?

Não é possível confirmar compatibilidade universal. O dispositivo precisa corresponder à configuração M12 reta, A-coded e de 5 contatos, e a pinagem e os requisitos elétricos devem ser verificados.

O cabo serve para uma aplicação acima de 60 V?

A ficha indica tensão de operação inferior a 60 V AC e inferior a 60 V DC. Não use essa especificação como base para operação acima desse limite.

Posso usar o EVC188 com um conector M12 de outra codificação ou com quantidade diferente de polos?

A configuração documentada é M12 reto A-coded com 5 contatos. A ficha não comprova compatibilidade mecânica com outras codificações ou quantidades de contatos.

O dispositivo não funciona depois de conectar o cabo; o que devo verificar antes de trocar?

Confira se os conectores estão acoplados corretamente e se a pinagem corresponde aos dispositivos. Verifique também a continuidade e os requisitos de tensão e corrente.

A ligação falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o encaminhamento com curvatura abaixo do mínimo especificado ou esforço mecânico fora das condições indicadas. Inspecione o trajeto e compare o raio com 10 vezes o diâmetro do cabo.

É melhor comprar este cabo ou um cabo com outra configuração?

Escolha o EVC188 quando o comprimento de 3 m, os conectores M12 retos A-coded de 5 contatos e os limites elétricos atenderem à instalação. Se algum requisito diferir, confirme outra configuração no catálogo IFM.

O produto acompanha acessórios ou outros cabos?

A ficha informa embalagem com 1 peça e não lista acessórios inclusos. Não há indicação de kit ou de componentes adicionais.

Que cuidado devo ter ao instalar o cabo em uma aplicação flexível?

Respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento documentadas. Aperte os conectores dentro da faixa informada e consulte o datasheet para instruções completas.

Há um diagrama de pinagem ou vídeo de instalação disponível?

Não há URL de pinagem ou vídeo de instalação informada nos dados disponíveis. Consulte o datasheet do fabricante para as informações de conexão aplicáveis.

GLOSSÁRIO TÉCNICO

A-coded

Codificação mecânica indicada para os conectores M12 do cabo; deve corresponder à conexão do dispositivo. (Ref.: conexão elétrica do conector)

Grau de proteção IP

Classificação de proteção indicada para o conjunto instalado; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento)

Raio mínimo de curvatura

Menor raio indicado para a aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

FKM
