Cabo de Conexão M12 IFM EVC187 3,5m PUR IP69K

EVC187 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3,5m PUR IP69K

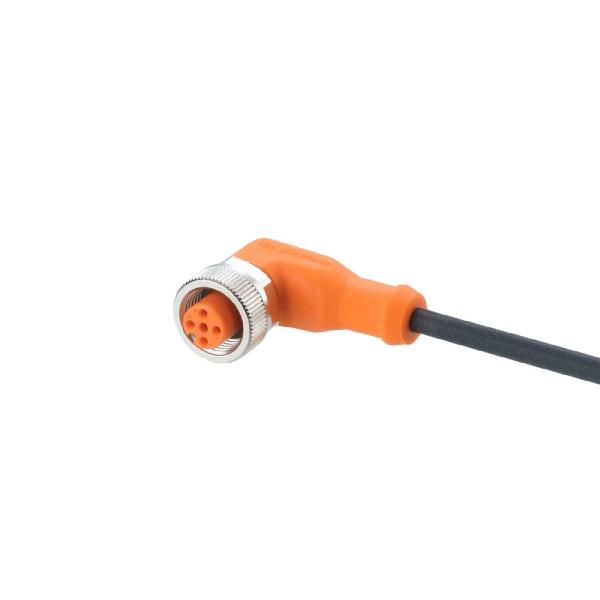

Imagem meramente ilustrativa

R$ 196,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC187
EAN: 4021179241755
NCM do produto: 85444200

Destaques do Produto Tipo de conexão...mais

Fechar menu

Saiba mais sobre: "EVC187 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 3,5m PUR IP69K"

Destaques do Produto

Tipo de conexão

Soquete fêmea M12 angular, codificação A, 4 contatos

Comprimento

3,5 m

Tensão máxima especificada

< 250 V AC ou < 300 V DC

Corrente por contato

4 A

Revestimento do cabo

PUR, preto

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M12 angular IFM EVC187, 3,5 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC187 é um cabo de conexão com soquete fêmea M12 angular, destinado a conectar sensores à instalação de máquinas e equipamentos. Possui cabo PUR de 3,5 m, quatro contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. É especificado para tensão inferior a 250 V AC e inferior a 300 V DC, com corrente de até 4 A por contato.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC187
Conector	Soquete fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	3,5 m
Material do cabo	PUR, preto, Ø 4,3 mm
Tensão de operação	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura de operação	-25 a 90 °C; cULus: até 75 °C
Materiais do conector	Corpo em TPU laranja; vedação FKM; bloqueio em latão niquelado
Condutores	4 x 0,34 mm²; cores BK, BN, BU e WH

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão entre instalação de máquinas ou equipamentos e sensor que utilize conexão compatível com soquete fêmea M12, codificação A e 4 contatos.
Aplicações industriais e de automação; o catálogo também indica uso em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.
Instalações que atendam aos limites elétricos, ambientais e de montagem declarados para o cabo. A adequação do equipamento conectado deve ser confirmada separadamente.

⚠ Considere outro se precisa de:

Não selecionar se a conexão exigida pelo dispositivo não corresponder mecanicamente a um soquete M12 fêmea angular, codificação A, de 4 contatos.
Não utilizar em condições que excedam os limites declarados: tensão de operação, corrente por contato ou faixa de temperatura.
Não presumir que o grau IP do cabo garante a proteção do conjunto instalado; a proteção depende também do acoplamento e da instalação conforme as especificações aplicáveis.

APLICAÇÕES E USO

Conexão de sensores à instalação de máquinas e equipamentos em aplicações industriais e de automação, conforme a função declarada para o cabo.
Uso em máquinas-ferramenta e em aplicações com refrigerantes e lubrificantes, cenários indicados no catálogo; verificar a compatibilidade do conjunto e do acoplamento com as condições reais do processo.
Em instalações móveis, respeitar o raio mínimo de flexão indicado para aplicação flexível e os parâmetros de velocidade e aceleração especificados para a condição de movimento declarada.
A aplicação deve permanecer dentro dos limites elétricos e térmicos da ficha. A proteção IP indicada não deve ser interpretada como garantia da proteção de conectores acoplados incorretamente.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M12 angular IFM EVC187, 3,5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC187 quando

A instalação exigir cabo de conexão de 3,5 m com soquete fêmea M12 angular, codificação A e 4 contatos, e os limites elétricos e ambientais do produto forem atendidos.

Verifique antes de escolher outra versão

Compare o gênero, a codificação, o número de contatos, o formato angular, o comprimento e os limites elétricos com o dispositivo. A ficha não especifica uma alternativa compatível; consulte o fabricante se algum desses requisitos diferir.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM	Identificação do fabricante informada no anúncio.
Nome do produto	Cabo de conexão com soquete EVC187	Designação informada para o produto.
SKU / Part number	EVC187	Código de identificação do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria técnica declarada.
Função	Conectar a instalação (máquinas/equipamentos) ao sensor	Finalidade indicada nos dados do anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de uso informados no catálogo.
Aplicação declarada no anúncio	Tensão de operação acima de 60 V	Atributo do anúncio; deve ser considerado junto dos limites elétricos do fabricante.

Dados elétricos e condutores
Tensão de operação AC	< 250 V AC	Limite de operação informado na ficha.
Tensão de operação DC	< 300 V DC	Limite de operação informado no catálogo.
Corrente por contato	4 A	Corrente especificada para cada contato.
Conexão elétrica do cabo	3,5 m; PUR; sem halogênio; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas declaradas para o cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; não substitui a validação da pinagem no dispositivo.
Classe de proteção elétrica	II	Classe declarada na ficha do fabricante.

Conector e materiais
Conexão elétrica do soquete	1 x M12, angular; codificação A; 4 contatos dourados	Configuração física e de contatos indicada pelo fabricante.
Corpo do conector	TPU laranja	Material e cor declarados para o corpo do soquete.
Bloqueio	Latão niquelado	Material informado para a porca/bloqueio.
Vedação	FKM	Material da vedação especificado.
Contatos	Banhados a ouro	Acabamento dos contatos declarado.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada para o produto/cabo.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; a proteção do conjunto depende do acoplamento e da instalação.
Temperatura de operação	-25 a 90 °C; cULus: até 75 °C	Faixa informada para operação; a ficha apresenta limite específico para cULus.
Temperatura ambiente móvel	-25 a 90 °C; cULus: até 75 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limites ambientais indicados para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada na ficha para armazenamento.

Dados mecânicos e movimento
Comprimento do cabo	3,5 m	Comprimento nominal declarado.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões declaradas para o produto.
Peso	130,5 g	Massa informada no catálogo.
Torque de aperto	0,6 a 1,5 Nm	Faixa de torque informada para o aperto da conexão.
Ciclos de curvatura	> 5 milhões	Valor declarado para tolerância a curvaturas; a condição de ensaio não está detalhada nos dados fornecidos.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro do cabo de 4,3 mm.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento declarada para a configuração indicada.

Embalagem e identificação fiscal
Quantidade por embalagem	1 peça	Quantidade informada no catálogo.
NCM	8544.42.00	Classificação fiscal apresentada na ficha.
Informações fiscais do anúncio	Cabo isolado para uso elétrico, com peça de conexão, para tensão de até 1.000 V	Descrição fiscal do anúncio; não substitui os limites de operação especificados para o produto.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade funcional depende da atribuição dos contatos do dispositivo conectado.

Conexões

Elétrica Cabo com soquete fêmea M12 angular, codificação A, 4 contatos dourados; cabo de 3,5 m, 4 x 0,34 mm². Limites declarados: < 250 V AC, < 300 V DC e 4 A por contato. Verificar a pinagem do dispositivo; as cores informadas são BK = preto, BN = marrom, BU = azul e WH = branco.

Processo Não se aplica: produto de conexão elétrica, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão correspondente M12 macho, codificação A, 4 contatos, e pinagem compatível	✓	A conexão declarada do cabo é um soquete fêmea M12 angular, codificação A, com 4 contatos. Confirmar a atribuição elétrica dos pinos no dispositivo.
Circuito dentro dos limites elétricos informados para o cabo	✓	A ficha especifica tensão inferior a 250 V AC ou inferior a 300 V DC e corrente de até 4 A por contato.
Dispositivo com conector de outro gênero, outra codificação ou quantidade diferente de contatos	✗	A ficha identifica especificamente um soquete fêmea M12, codificação A, com 4 contatos; não declara compatibilidade mecânica com outras configurações.
Aplicação que exige protocolo de comunicação determinado	✗	A ficha não informa protocolo nem atribuição de sinais; é necessário validar a pinagem e os requisitos do dispositivo antes da aplicação.
Ambiente dentro das proteções e temperaturas declaradas, com acoplamento e montagem adequados	✓	O produto possui graus IP65, IP67, IP68 e IP69K e faixa de operação de -25 a 90 °C; a versão cULus tem limite de até 75 °C. A proteção efetiva do conjunto depende da instalação.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M12 angular IFM EVC187, 3,5 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o dispositivo a conectar requer soquete fêmea M12 angular, codificação A e 4 contatos; verifique também a pinagem do dispositivo.
Desenergize o circuito antes de conectar ou desconectar o cabo e confirme que tensão e corrente da aplicação não excedem os limites especificados.
Encaminhe o cabo sem exceder o raio mínimo de flexão indicado para aplicação flexível, calculado em função do diâmetro do cabo.
Alinhe o conector com o dispositivo compatível e acople sem forçar os contatos ou a rosca.
Aperte a conexão dentro da faixa de torque declarada de 0,6 a 1,5 Nm.
Após a montagem, confira o acoplamento, a vedação e a continuidade dos condutores antes de colocar o equipamento em operação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor ou equipamento conectado não estabelece conexão elétrica.	Conector não totalmente acoplado, contatos desalinhados ou pinagem incompatível com o dispositivo.	Desenergize o circuito, confira a codificação e o número de contatos, inspecione o acoplamento e compare a pinagem com a documentação do dispositivo.
Sinal intermitente durante o movimento do cabo.	Condutores ou contatos podem estar sujeitos a esforço de flexão ou torção além das condições de instalação previstas.	Inspecione o trajeto, verifique o raio de flexão e a torção aplicada e faça teste de continuidade enquanto movimenta cuidadosamente o cabo.
Entrada de umidade ou falha de proteção no ponto de conexão.	Acoplamento incompleto, vedação danificada ou montagem inadequada; o grau IP do cabo, isoladamente, não confirma a proteção do conjunto.	Inspecione a vedação e as superfícies de acoplamento, confirme que o conector está corretamente montado e consulte as instruções do dispositivo conectado.
Aquecimento ou interrupção do circuito sob carga.	Tensão ou corrente acima dos limites especificados, ou problema de contato na conexão.	Meça a tensão e a corrente por contato em operação e inspecione o estado e o aperto da conexão; compare os valores com a ficha técnica.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC187 (PT-BR) (Datasheet) Desenho em escala EVC187 (Desenho Dimensional) Página do produto IFM EVC187 (Manual)

PERGUNTAS FREQUENTES

O que é o IFM EVC187 e para que serve?

É um cabo de conexão com soquete fêmea M12 angular, destinado a conectar a instalação de máquinas ou equipamentos a um sensor. A ficha indica aplicações industriais e de automação.

Qual é a conexão e o que vem na embalagem?

O cabo tem um soquete fêmea M12 angular, codificação A, com 4 contatos. A quantidade indicada na embalagem é uma peça.

Posso usar o EVC187 em qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: a ficha especifica soquete fêmea angular, codificação A e 4 contatos. Confirme gênero, codificação, número de contatos e pinagem do equipamento.

Este cabo serve para circuitos acima de 250 V AC ou 300 V DC?

A ficha especifica tensão de operação inferior a 250 V AC e inferior a 300 V DC. Circuitos que excedam esses limites não correspondem às condições elétricas declaradas.

O conector está acoplado, mas o sensor não funciona; o que verifico?

Confira primeiro se a conexão e a pinagem correspondem às do sensor. Com o circuito desenergizado, inspecione o alinhamento e o acoplamento; depois, verifique continuidade e alimentação conforme a documentação do equipamento.

O sinal falha quando a máquina movimenta o cabo; preciso trocar o cabo?

A falha pode decorrer de flexão, torção ou dano nos condutores, mas não confirma por si só a necessidade de substituição. Inspecione o trajeto, o raio de flexão, a conexão e a continuidade antes de trocar a peça.

Devo comprar este cabo ou apenas um conector para montar o cabo?

O EVC187 é fornecido como cabo de conexão com soquete e comprimento de 3,5 m; a ficha indica uma peça por embalagem. Ela não informa acessórios ou uma configuração de conector avulso para montagem.

Como escolher entre o EVC187 e outra versão de cabo?

Compare o gênero e formato do conector, a codificação, os contatos, o comprimento e os limites elétricos necessários. A ficha não especifica uma versão alternativa; consulte o fabricante se sua instalação exigir uma configuração diferente.

Que cuidados devo ter ao instalar o cabo em movimento?

Respeite o raio mínimo indicado para aplicação flexível, de 10 vezes o diâmetro do cabo, e evite torção ou tração não especificadas. A ficha também declara parâmetros de movimento para uma condição de deslocamento particular.

Quem vende e emite a nota fiscal deste produto?

Conforme as informações comerciais fornecidas para este anúncio, a venda e a entrega são realizadas pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e o faturamento é realizado diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para o conector M12; deve corresponder à conexão do dispositivo.

IP (grau de proteção)

Classificação declarada para proteção do invólucro contra ingresso conforme os graus especificados; a montagem do conjunto influencia a proteção efetiva.

PUR

Poliuretano, material declarado para o revestimento do cabo.

FKM

Material elastomérico especificado para a vedação do conector.

Raio mínimo de flexão

Raio mínimo indicado para a curvatura do cabo em aplicação flexível, expresso como múltiplo do diâmetro do cabo.
