Cabo de Ligação IFM EVC176 M12

Pré-visualizar: EVC176 IFM - Cabo de Ligação ifm M12 Automação Industrial 2,5m PUR IP69K

EVC176 IFM - Cabo de Ligação ifm M12 Automação Industrial 2,5m PUR IP69K

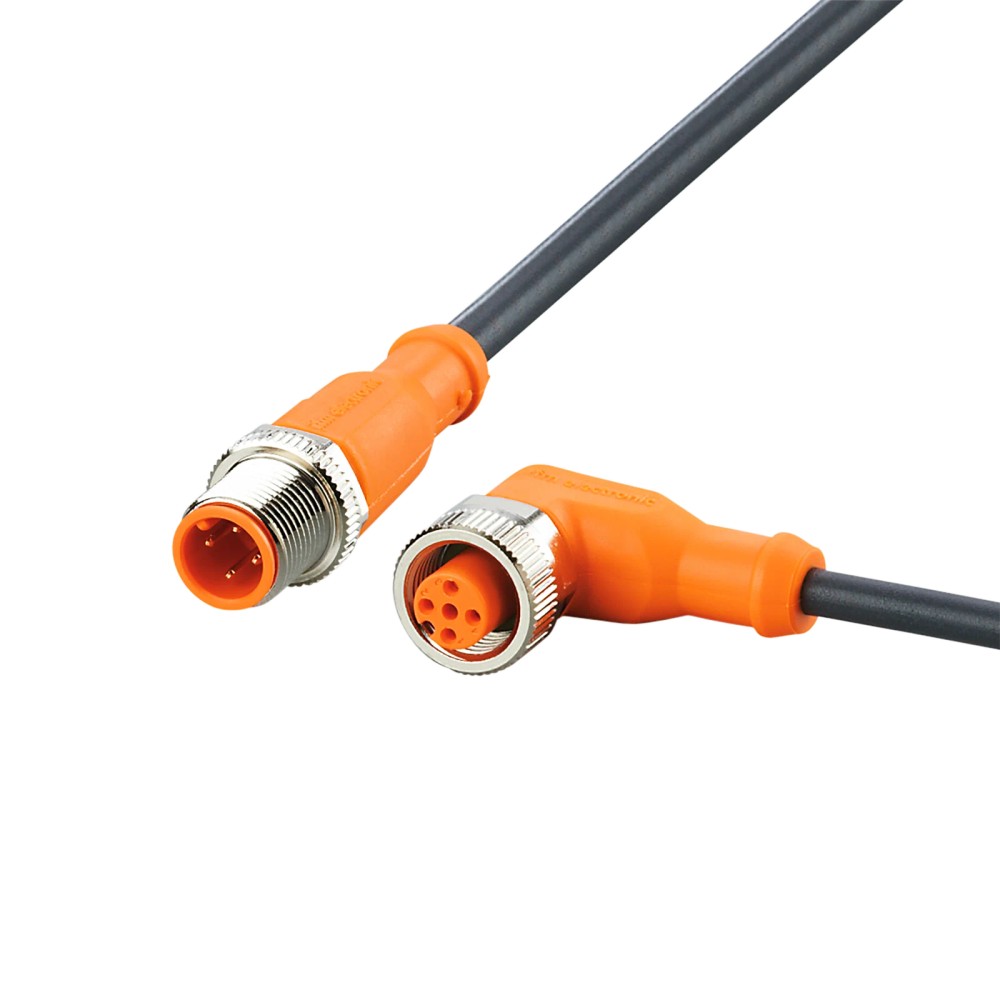

Imagem meramente ilustrativa

R$ 274,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC176
EAN: 4021179238984
NCM do produto: 85444200

Destaques do Produto Comprimento 2,5 m...mais

Fechar menu

Saiba mais sobre: "EVC176 IFM - Cabo de Ligação ifm M12 Automação Industrial 2,5m PUR IP69K"

Destaques do Produto

Comprimento

2,5 m

Formato das conexões

M12 reto para M12 angular

Codificação

Número de contatos

Revestimento do cabo

PUR

Limites elétricos

< 250 V AC / < 300 V DC; capacidade de carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

A ficha disponibilizada não informa os dados de venda e entrega do fornecedor.

Nota fiscal emitida pela IFM

A ficha disponibilizada não especifica o emissor da nota fiscal.

Logística do fabricante

Consulte o canal de venda para confirmar as condições logísticas aplicáveis.

Compra simplificada

Consulte o canal de venda para informações sobre condições comerciais e atendimento.

Sobre o EVC176 IFM - Cabo de Ligação ifm M12 Automação Industrial 2,5m PUR IP69K

O IFM EVC176 é um cabo de ligação para conectar componentes com interface M12 em aplicações industriais. Possui conector M12 reto e soquete M12 angular, ambos com codificação A e quatro contatos. O cabo de 2,5 m tem revestimento PUR e proteção especificada como IP65, IP67, IP68 e IP69K. A tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Conexões	Conector M12 reto e soquete M12 angular
Codificação e contatos	A; 4 contatos em cada conexão
Comprimento	2,5 m
Material do cabo	PUR, preto; diâmetro externo de 4,3 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Construção do cabo	4 x 0,34 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes industriais com interface compatível M12, codificação A e quatro contatos, respeitando os limites elétricos do cabo.
Aplicações industriais e de automação; a ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.
Instalações que requerem cabo PUR de 2,5 m e os graus de proteção especificados, com conexões montadas corretamente.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 2,5 m sem validar outra versão.
Não utilizar além dos limites informados de tensão, capacidade de carga, temperatura ou condições de instalação.
Não presumir compatibilidade com conexões M12 de outra codificação, outro número de contatos ou pinagem diferente; validar o equipamento e o esquema elétrico antes da conexão.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexão em máquinas-ferramenta e instalações industriais de automação, inclusive em aplicações com refrigerantes e lubrificantes. Respeitar o grau de proteção especificado e assegurar o acoplamento correto das conexões.
Possibilidade de uso em instalações com movimento do cabo: a ficha informa até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², além de mais de 5 milhões de ciclos de curvatura. Esses valores estão vinculados às condições declaradas e não comprovam desempenho em qualquer trajetória ou montagem.

COMO ESCOLHER

Antes de comprar o EVC176 IFM - Cabo de Ligação ifm M12 Automação Industrial 2,5m PUR IP69K, verifique estes pontos:

Escolha o EVC176 quando

A instalação exigir cabo de 2,5 m com conector M12 reto e soquete M12 angular, codificação A, quatro contatos e construção elétrica 4 x 0,34 mm², dentro dos limites declarados.

Avalie outra versão ou confirme a aplicação quando

O comprimento, a orientação das conexões, a codificação, o número de contatos, a pinagem ou os limites elétricos requeridos forem diferentes. A ficha não identifica modelos alternativos; confirme a seleção no catálogo ou datasheet IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto na ficha.
Marca	ifm / IFM	Fabricante indicado no anúncio.
Modelo e SKU	EVC176	Identificação do produto.
GTIN	4021179238984	Identificador comercial informado.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações citadas na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total	4 A	Valor máximo informado; considerar a aplicação e os componentes conectados.
Classe de proteção	II	Classificação indicada na ficha.
Seção e composição dos condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção elétrica do cabo informada pelo fabricante.

Conexões
Conector	1 x M12 reto; codificação A; 4 contatos dourados	Extremidade macho indicada na ficha.
Soquete	1 x M12 angular; codificação A; 4 contatos dourados	Extremidade fêmea indicada na ficha.
Material do corpo das conexões	TPU, laranja	Material e cor informados para conector e soquete.
Material do bloqueio	Latão niquelado	Material indicado para o bloqueio das conexões.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para as conexões.
Material da vedação	FKM	Material declarado para a vedação do soquete.

Cabo e dados mecânicos
Comprimento	2,5 m	Comprimento nominal do cabo.
Material do revestimento	PUR, preto	Revestimento externo informado.
Diâmetro externo do cabo	4,3 mm	Dimensão indicada na ficha.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo indicado para instalação flexível; não é um valor absoluto em milímetros.
Resistência a ciclos de curvatura	> 5 milhões	Ciclos informados na ficha; depende das condições de aplicação.
Esforço de torção	± 180 °/m	Valor indicado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de ensaio especificada na ficha; não generalizar para outras condições.
Peso	115,2 g	Valor informado no conjunto de dados do produto.

Proteção e materiais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção depende da conexão correta e das condições de uso.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada.
Material do invólucro	TPU	Material indicado para os corpos das conexões.

Condições ambientais
Temperatura ambiente	-25 a 90 °C	Faixa de operação informada; na condição cULus, até 75 °C.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada na ficha para armazenamento.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão física M12, por si só, não confirma compatibilidade de protocolo.

Conexões

Elétrica Um conector M12 reto e um soquete M12 angular, codificação A, quatro contatos cada; contatos dourados. Cabo de 2,5 m, 4 x 0,34 mm². Verificar pinagem do equipamento antes de energizar. Limites informados: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.

Processo Não se aplica como conexão de processo: o produto é um cabo elétrico com conexões M12, não um componente de conexão mecânica ao processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 codificação A e quatro contatos, com pinagem correspondente e dentro dos limites elétricos	✓	As duas extremidades são M12, codificação A, com quatro contatos; a pinagem do equipamento ainda deve ser conferida.
Ligação que requer conector M12 reto em uma extremidade e soquete M12 angular na outra	✓	Essa é a configuração indicada para o EVC176.
Equipamento que requer protocolo de comunicação específico	✗	A ficha não informa protocolo; a compatibilidade física da conexão não comprova a compatibilidade de comunicação.
Aplicação acima de 4 A ou fora da tensão de operação declarada	✗	A capacidade de carga total informada é 4 A e a tensão é inferior a 250 V AC / 300 V DC.
Aplicação com conexão M12 de codificação, número de contatos ou pinagem diferente	✗	A ficha especifica codificação A e quatro contatos. Uma configuração diferente não está confirmada como compatível.

INSTALAÇÃO

Como instalar o EVC176 IFM - Cabo de Ligação ifm M12 Automação Industrial 2,5m PUR IP69K

Confirme que as interfaces dos equipamentos correspondem a M12, codificação A, quatro contatos, e confira a pinagem no esquema do equipamento.
Verifique que os limites elétricos da aplicação não excedem os valores declarados para o cabo.
Planeje o percurso para não ultrapassar o raio mínimo de flexão indicado de 10 vezes o diâmetro do cabo.
Alinhe as conexões antes de acoplar; não force o encaixe se houver resistência ou desalinhamento.
Aperte as conexões dentro da faixa de torque indicada de 0,6 a 1,5 Nm.
Antes de operar, inspecione o acoplamento, a vedação e o cabo; confirme que o conjunto montado atende às condições ambientais da aplicação.

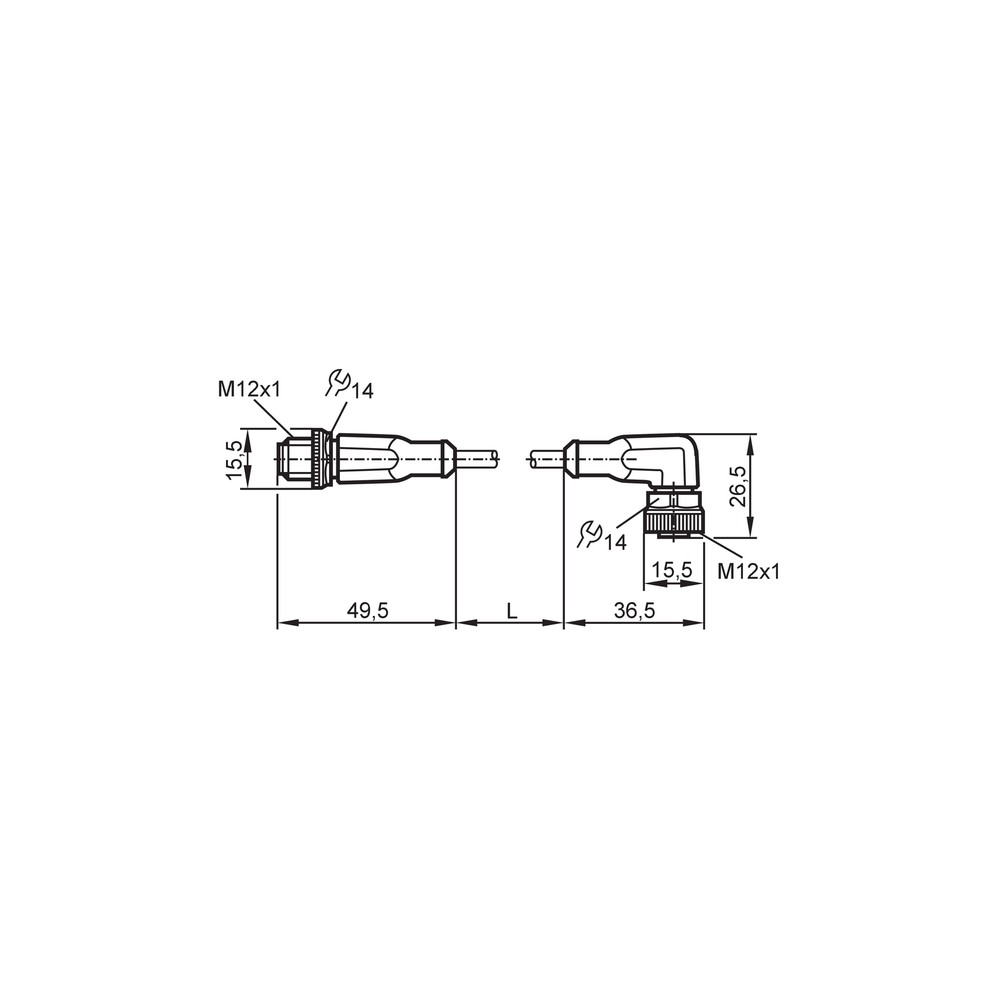

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não trava corretamente.	Possível incompatibilidade de codificação, desalinhamento ou diferença no tipo de interface M12.	Confira codificação A, número de contatos e alinhamento das interfaces; não force o acoplamento.
O equipamento conectado não funciona ou não comunica.	Pinagem incompatível, conexão incompleta ou requisito de protocolo não atendido; a ficha do cabo não especifica protocolo.	Verifique a pinagem e o protocolo exigido nos documentos do equipamento e inspecione o acoplamento das duas extremidades.
Há interrupção elétrica durante movimento do cabo.	Possível curvatura inferior ao raio mínimo indicado, esforço mecânico ou dano no cabo/conexões.	Inspecione o percurso e o cabo; compare o raio de instalação com 10 vezes o diâmetro e revise as condições de movimento declaradas.
Há indício de ingresso de líquido na conexão.	Possível acoplamento incorreto, vedação comprometida ou uso fora das condições de proteção especificadas.	Inspecione o acoplamento e a vedação e confirme que a aplicação respeita as condições de instalação e os graus de proteção declarados.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC176 em português (Datasheet) Desenho em escala IFM EVC176 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC176 e para quem ele serve?

É um cabo de ligação para aplicações industriais e de automação com conexões M12 compatíveis. A ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Quais são as conexões e o que acompanha o produto?

O cabo tem um conector M12 reto e um soquete M12 angular, ambos de codificação A e quatro contatos. A ficha descreve o cabo de ligação; não informa acessórios adicionais inclusos.

O EVC176 funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade com qualquer dispositivo M12. É necessário verificar codificação, quantidade de contatos, pinagem, requisitos elétricos e protocolo do equipamento.

Este cabo serve para uma aplicação que exige mais de 4 A?

Não, a capacidade de carga total informada é 4 A. Não exceda esse limite.

O equipamento não liga depois da instalação: o que devo verificar antes de trocar o cabo?

Confira se as conexões estão totalmente acopladas e se a pinagem e a codificação correspondem às do equipamento. Verifique também a alimentação e os limites elétricos aplicáveis.

A ligação falha quando o cabo se movimenta; o que pode estar acontecendo?

Curvatura excessiva, esforço mecânico ou dano no cabo podem causar interrupções. Inspecione o percurso e compare a instalação com o raio mínimo de flexão e as condições de movimento especificadas.

É melhor comprar este cabo ou montar a ligação com peças avulsas?

O EVC176 é fornecido como cabo de ligação com duas conexões M12 montadas e comprimento de 2,5 m. Para comprimentos ou configurações diferentes, selecione uma versão compatível ou confirme a solução no catálogo IFM.

Quando devo escolher outra versão em vez do EVC176?

Procure outra configuração se a aplicação exigir comprimento, orientação das conexões, codificação ou número de contatos diferentes. A ficha disponível não identifica uma alternativa específica.

Que cuidado devo ter ao instalar e apertar as conexões?

Alinhe as conexões antes de acoplar e não force o encaixe. A ficha informa torque de aperto de 0,6 a 1,5 Nm; consulte o desenho e os documentos do fabricante para detalhes da montagem.

O cabo inclui diagrama de pinagem ou esquema elétrico?

A ficha disponibilizada não fornece um diagrama de pinagem separado. Confira a pinagem nos documentos do equipamento conectado e no datasheet IFM antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da conexão M12; deve corresponder à interface do equipamento. (Ref.: conexão elétrica do conector e do soquete: codificação A.)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de agentes externos, condicionada à montagem adequada. (Ref.: IP65, IP67, IP68 e IP69K.)

Raio mínimo de flexão

Raio mínimo indicado para dobrar o cabo em aplicação flexível sem exceder a condição especificada. (Ref.: mínimo de 10 x o diâmetro do cabo.)

PUR

Material indicado para o revestimento do cabo. (Ref.: conexão elétrica do cabo: PUR.)

FKM

Material indicado para a vedação do soquete. (Ref.: material da vedação: FKM.)
