Cabo Conector IFM EVC16A M12 Angular 5m PUR IP69K

Pré-visualizar: EVC16A IFM - Cabo Conector ifm M12 Angular Conexão Industrial 5m PUR IP69K

EVC16A IFM - Cabo Conector ifm M12 Angular Conexão Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 267,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC16A
EAN: 4021179249744
NCM do produto: 85444200

Destaques do Produto Tipo de conexão M12...mais

Fechar menu

Saiba mais sobre: "EVC16A IFM - Cabo Conector ifm M12 Angular Conexão Industrial 5m PUR IP69K"

Destaques do Produto

Tipo de conexão

M12 angular, codificação A, 4 contatos

Comprimento do cabo

5 m

Terminação do cabo

Extremidade aberta

Tensão

Inferior a 60 V AC/DC

Corrente máxima

2 A de capacidade de carga total

Proteção

IP 67; IP 68 / IP 69K quando utilizado fora de áreas explosivas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

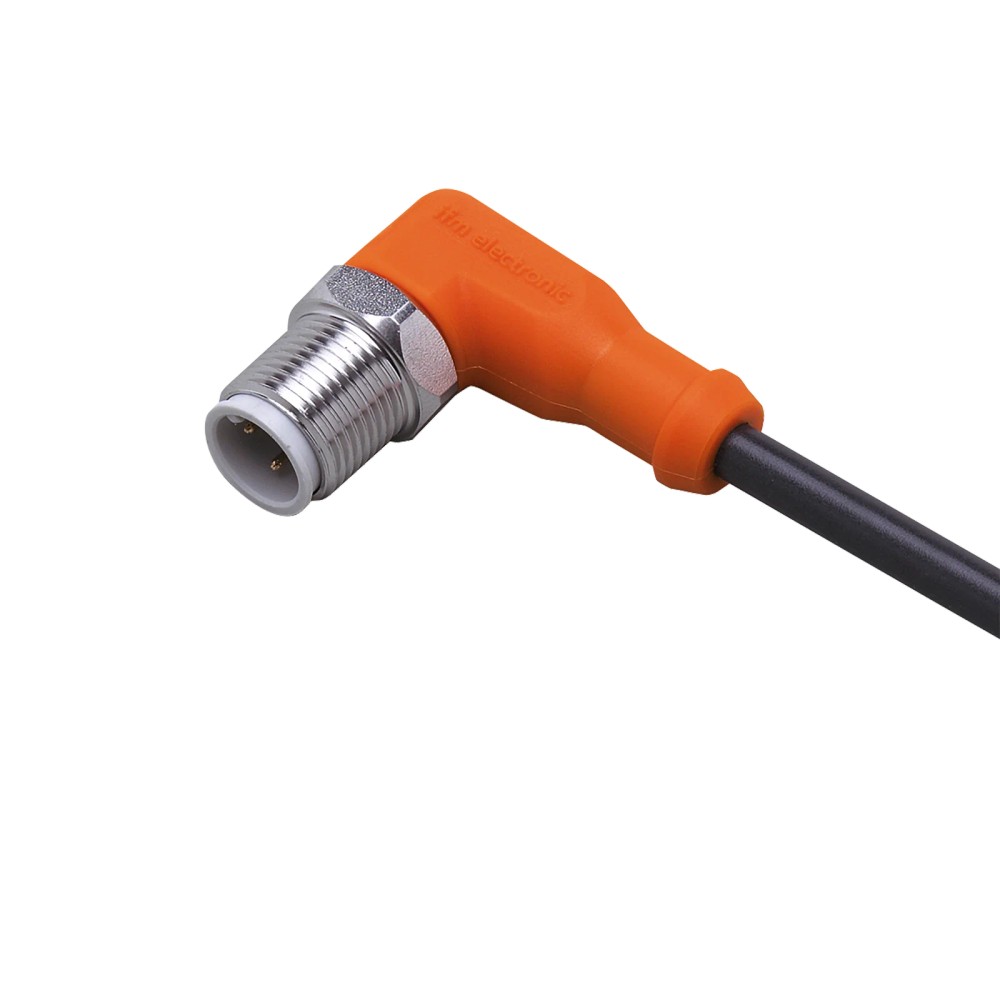

Sobre o Cabo Conector ifm EVC16A M12 angular, 5 m, PUR, IP69K

O ifm EVC16A é um cabo de conexão com conector macho M12 angular e extremidade do cabo aberta. Serve para conectar dispositivos com interface M12 compatível a uma instalação elétrica, com cabo de 5 m em PUR. Possui 4 contatos banhados a ouro, tensão de operação inferior a 60 V AC/DC e proteção IP 67, IP 68 e IP 69K nas condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC16A
Conector	M12 angular, codificação A, 4 contatos
Extremidade do cabo	Aberta
Comprimento	5 m
Cabo	PUR, preto, Ø 4,9 mm; 4 x 0,34 mm²
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	2 A
Proteção	IP 67; IP 68 / IP 69K fora de áreas explosivas
Temperatura ambiente	-20...60 °C
Conector e bloqueio	Corpo em TPU; porca de aço inoxidável 316L

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Instalações que exijam um cabo de conexão de 5 m com conector macho M12 angular, codificação A, 4 contatos e extremidade aberta.
Aplicações cujo circuito opere abaixo de 60 V AC/DC e dentro da capacidade de carga total de 2 A.
Ambientes compatíveis com a faixa ambiente de -20...60 °C e com o grau de proteção aplicável às condições de instalação.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não corresponder mecanicamente a M12 angular, codificação A, 4 contatos.
Não utilizar em circuitos acima de 60 V AC/DC ou cuja carga exceda 2 A.
Não presumir proteção IP 68 ou IP 69K em áreas explosivas; o fabricante condiciona esses graus de proteção ao uso fora dessas áreas.
Não selecionar se for necessário um cabo com conector nas duas extremidades: este modelo tem extremidade do cabo aberta.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão de dispositivos por cabo com conector macho M12 angular, codificação A, 4 contatos e extremidade aberta; os dispositivos conectados devem ter interface e pinagem correspondentes.
Possibilidade condicionada à verificação do circuito: instalações com tensão inferior a 60 V AC/DC e carga total de até 2 A, desde que também respeitem a faixa ambiente de -20...60 °C.
Possibilidade condicionada à instalação: ambientes que requeiram proteção IP 67; IP 68 e IP 69K são indicados somente quando utilizado fora de áreas explosivas.
A ficha não identifica dispositivos específicos, protocolos ou pinagem funcional; confirme esses dados na documentação do equipamento conectado antes da energização.

COMO ESCOLHER

Antes de comprar o Cabo Conector ifm EVC16A M12 angular, 5 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC16A quando

A instalação exigir conector macho M12 angular, codificação A, 4 contatos, cabo de 5 m em PUR e extremidade aberta para ligação; confirme também tensão inferior a 60 V AC/DC e carga total de até 2 A.

Procure outra configuração quando

O equipamento exigir outra codificação, quantidade de contatos, orientação do conector, comprimento, terminação ou limites elétricos. Compare esses requisitos com a ficha do dispositivo e do cabo antes da montagem.

Avalie a condição de proteção

IP 68 e IP 69K são informados para uso fora de áreas explosivas. Para aplicações em áreas explosivas, verifique as condições e aprovações indicadas na documentação do fabricante; não extrapole esses graus de proteção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm	Identificação do fabricante indicada na ficha.
Modelo / SKU / Part number	EVC16A	Código de identificação do produto.
GTIN	4021179249744	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector macho	Classificação do produto na ficha.
Categoria	Tecnologia de conexão	Categoria comercial informada.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.
Peso	198,2 g	Valor informado no dataset do produto.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão de operação declarado.
Capacidade de carga total	2 A	Limite de corrente total declarado.
Classe de proteção	II	Classificação indicada na ficha.

Conexão elétrica
Conector	1 x M12, angular, codificação A	Configuração mecânica e codificação informadas.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos do conector.
Extremidade do cabo	Aberta	A outra ponta do cabo não possui conector montado.
Cabo	5 m, PUR, sem halogênio, preto, Ø 4,9 mm	Construção e comprimento indicados na ficha.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição dos condutores informada.

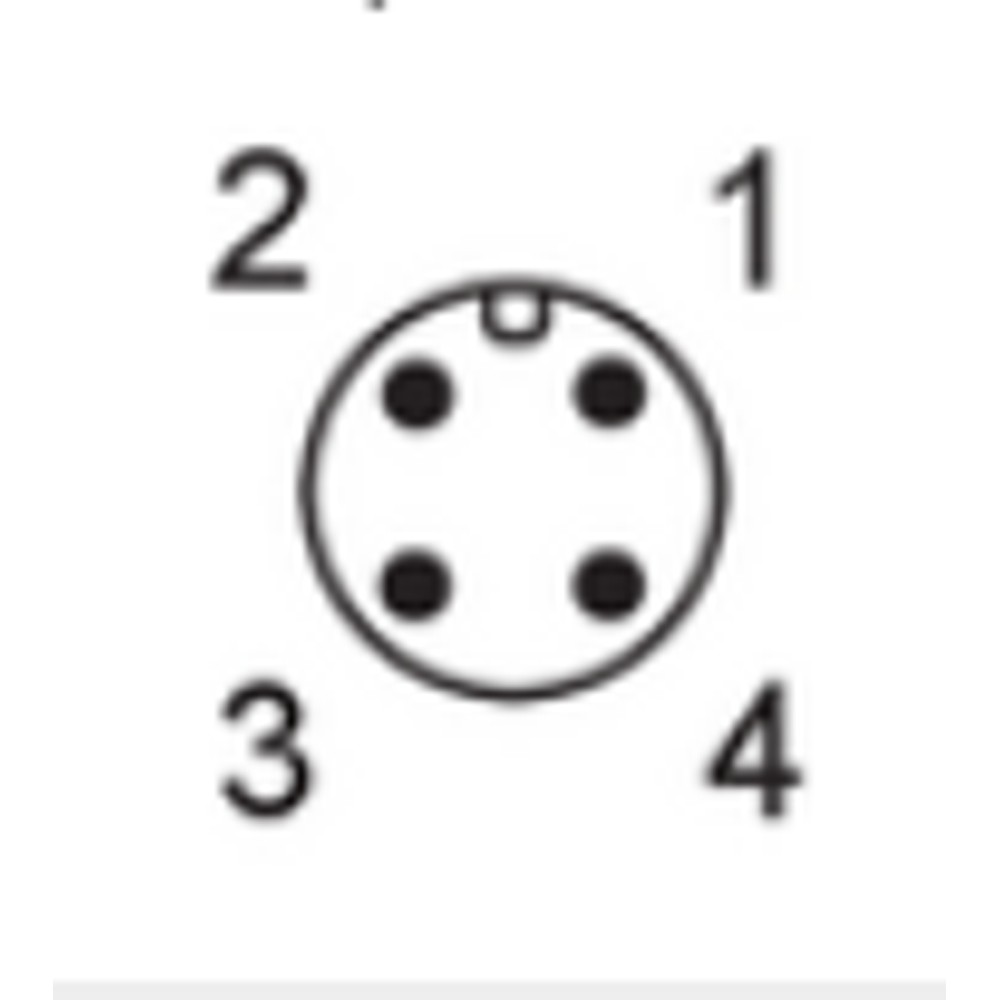

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores indicada no dataset; confirmar atribuição de pinos no documento do fabricante.
Torque máximo de aperto	1,2...1,5 Nm	Faixa de torque especificada para o bloqueio do conector.

Materiais e construção
Material do cabo	PUR	Material de revestimento declarado para o cabo.
Material do corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Material da porca de bloqueio	1.4404, aço inoxidável 316L	Material especificado para o bloqueio.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP 67; IP 68 / IP 69K quando utilizado fora de áreas explosivas	IP 68 e IP 69K estão condicionados pelo fabricante ao uso fora de áreas explosivas.
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente indicada.
Aprovação ATEX / identificação	II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67	Identificação ATEX informada na ficha; observar as condições e limitações do certificado e da documentação do fabricante.
Aprovações	BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U	Referências de aprovação informadas no dataset.

Dados mecânicos e instalação
Tipo de conector	M12 angular	Formato físico do conector indicado para seleção mecânica.
Diâmetro externo do cabo	4,9 mm	Dimensão externa informada para o cabo.
Torque de aperto	1,2...1,5 Nm	Aplicar somente conforme a especificação de montagem do conector.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto; é um cabo de conexão passivo.

Conexões

Elétrica Um conector macho M12 angular, codificação A, com 4 contatos banhados a ouro; extremidade oposta aberta. Cabo de 5 m, 4 x 0,34 mm², tensão de operação < 60 V AC/DC e capacidade de carga total de 2 A. Cores dos fios: BK = preto, BN = marrom, BU = azul, WH = branco.

Processo Conexão elétrica M12; não há conexão de processo especificada. A compatibilidade mecânica depende da interface M12 correspondente, incluindo codificação, número de contatos e geometria do conector.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com entrada compatível com conector macho M12 angular, codificação A, 4 contatos	✓	A ficha especifica essa configuração de conector; a compatibilidade elétrica ainda depende da pinagem e dos requisitos do dispositivo.
Circuito de até 2 A e tensão inferior a 60 V AC/DC	✓	Está dentro dos limites elétricos declarados para o cabo.
Circuito acima de 60 V AC/DC ou com carga superior a 2 A	✗	Excede os limites declarados na ficha.
Dispositivo que requer outra codificação ou quantidade de contatos M12	✗	A configuração informada é M12, codificação A, com 4 contatos; outra interface não corresponde à configuração declarada.
Instalação que requer conector nas duas extremidades	✗	Este modelo tem extremidade do cabo aberta.
Uso em área explosiva com exigência de IP 68 ou IP 69K	✗	A ficha condiciona IP 68 e IP 69K ao uso fora de áreas explosivas; verifique separadamente a proteção e as condições permitidas para a área.

INSTALAÇÃO

Como instalar o Cabo Conector ifm EVC16A M12 angular, 5 m, PUR, IP69K

Confirme que a interface do equipamento é M12 angular, codificação A, com 4 contatos, e que a pinagem é compatível com a aplicação.
Desenergize o circuito antes de realizar a ligação da extremidade aberta.
Passe o cabo de 5 m pelo trajeto previsto sem exceder os limites de instalação definidos para o equipamento; a ficha fornecida não especifica raio mínimo de curvatura.
Identifique os condutores pelas cores indicadas na ficha e valide a atribuição de cada pino no datasheet ou na documentação do dispositivo conectado.
Conecte o M12 e aperte o bloqueio dentro da faixa de 1,2...1,5 Nm.
Verifique a continuidade, a correspondência da pinagem e a vedação da conexão antes de energizar; confirme que tensão, corrente e temperatura permanecem nos limites declarados.

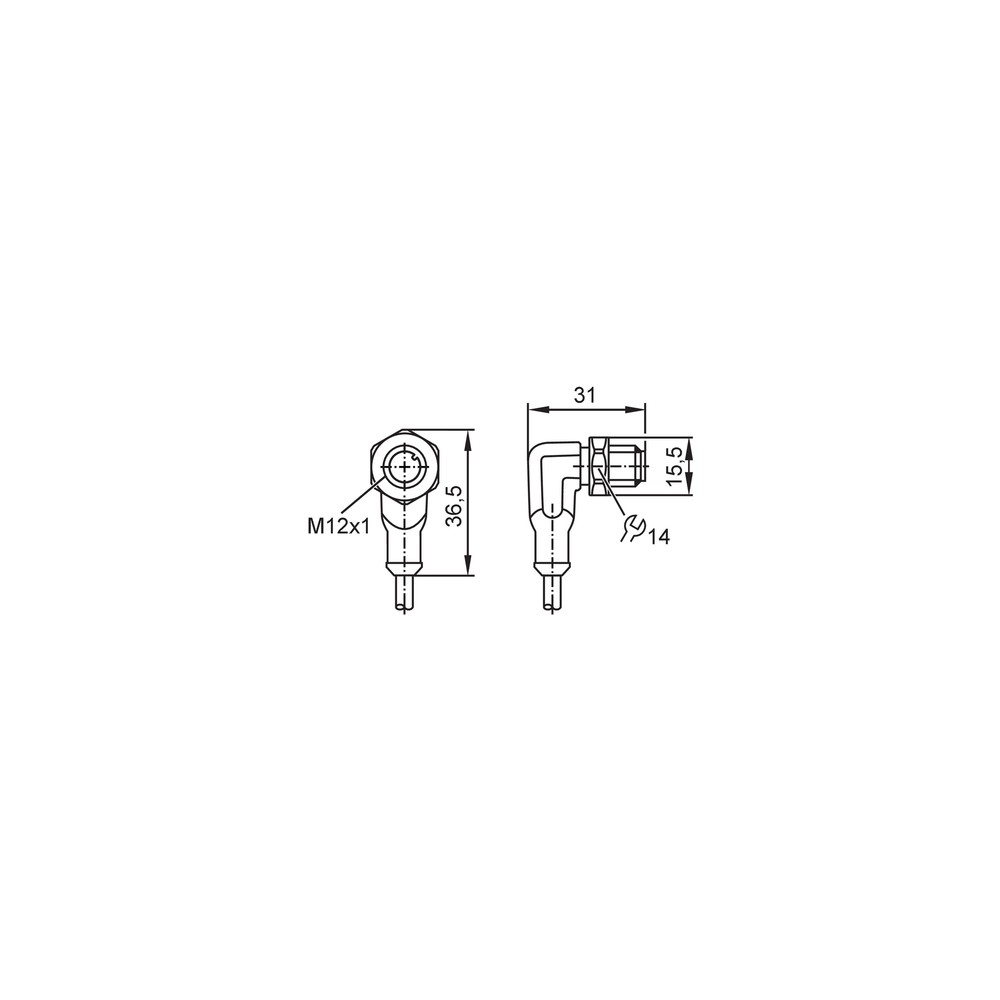

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não transmite sinal.	Pinagem incompatível, condutor aberto ou ligação incorreta na extremidade aberta.	Desenergize o circuito e confira continuidade, cores dos fios e correspondência entre os pinos do equipamento e o esquema do fabricante.
A conexão M12 fica frouxa ou apresenta interrupções ao movimentar o cabo.	Bloqueio não apertado conforme especificação ou interface mecânica incompatível.	Confira a codificação e a geometria M12 e verifique o aperto dentro da faixa de 1,2...1,5 Nm.
Há aquecimento ou queda de desempenho no circuito.	Carga acima de 2 A, tensão fora do limite ou contato elétrico inadequado.	Meça a corrente e a tensão em operação e inspecione os contatos e as terminações; compare os resultados com os limites da ficha.
Umidade ou contaminação aparece na conexão após a instalação.	Conector mal acoplado, bloqueio inadequado ou aplicação de grau IP fora das condições declaradas.	Inspecione o acoplamento e o bloqueio; confirme as condições de instalação e não considere IP 68/IP 69K aplicável em área explosiva.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm EVC16A (PT-BR) (Datasheet) Desenho em escala do fabricante (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC16A e o que vem com ele?

É um cabo de conexão com conector macho M12 angular de 4 contatos e extremidade aberta. A ficha informa uma peça por embalagem; não lista acessórios adicionais.

Ele funciona com qualquer dispositivo M12?

Não necessariamente. O dispositivo precisa corresponder à configuração M12 angular, codificação A, 4 contatos, e ter pinagem e requisitos elétricos compatíveis.

Posso usar o EVC16A em um circuito acima de 60 V ou 2 A?

Não: a ficha informa tensão de operação inferior a 60 V AC/DC e capacidade de carga total de 2 A. Se a aplicação exceder qualquer limite, selecione uma solução dimensionada para esses requisitos.

Serve para uma instalação que precisa de conector nas duas pontas?

Não na configuração deste modelo, pois uma extremidade do cabo é aberta. Escolha uma versão cuja terminação corresponda à necessidade da instalação.

O cabo está conectado, mas o equipamento não funciona: o que verifico antes de trocar?

Verifique se os pinos e os condutores correspondem ao esquema do equipamento, e teste continuidade com o circuito desenergizado. A ficha lista as cores, mas a atribuição funcional dos pinos deve ser confirmada no datasheet ou na documentação do dispositivo.

A conexão apresenta falhas intermitentes; o que pode estar acontecendo?

Uma causa possível é o bloqueio frouxo ou uma interface mecanicamente incompatível. Confira a codificação, o acoplamento e o torque especificado de 1,2...1,5 Nm.

Como decidir entre o EVC16A e outro cabo M12?

Compare orientação do conector, codificação, número de contatos, comprimento e tipo de terminação. O EVC16A tem conector angular M12 A de 4 contatos, cabo de 5 m e extremidade aberta.

Este produto é um kit com adaptadores ou peças sobressalentes?

Não há adaptadores ou peças adicionais listados; a ficha informa uma peça por embalagem. Para adquirir componentes separados, identifique a configuração exigida pela instalação.

Que cuidado devo ter ao instalar o conector?

Confirme a pinagem antes de ligar a extremidade aberta e aperte o bloqueio do conector entre 1,2 e 1,5 Nm. Faça a instalação com o circuito desenergizado.

Posso considerar IP 69K em uma área explosiva?

A ficha condiciona IP 68 e IP 69K ao uso fora de áreas explosivas. Para uso em área explosiva, valide as condições de proteção e as aprovações na documentação oficial do fabricante.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de codificação do conector M12 indicada para identificar a interface mecânica; deve corresponder à conexão do dispositivo. (Ref.: Conexão elétrica — conector: M12, angular, codificação A)

Extremidade aberta

Ponta do cabo fornecida sem conector montado, destinada à ligação conforme o esquema da instalação. (Ref.: Configuração: extremidade do cabo aberta)

PUR

Material indicado para o revestimento do cabo. (Ref.: Material do cabo: PUR)

Grau de proteção IP

Classificação de proteção declarada para o conjunto nas condições especificadas pelo fabricante. (Ref.: IP 67; IP 68 / IP 69K fora de áreas explosivas)

ATEX

Identificação de aprovação relacionada a atmosferas explosivas, sujeita às condições da documentação e do certificado aplicáveis. (Ref.: II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67)
