Cabo de Ligação IFM EVC168 M12 Angular 2,5m PUR

Pré-visualizar: EVC168 IFM - Cabo de Ligação IFM M12 Angular Automação Industrial 2,5m PUR IP69K

EVC168 IFM - Cabo de Ligação IFM M12 Angular Automação Industrial 2,5m PUR IP69K

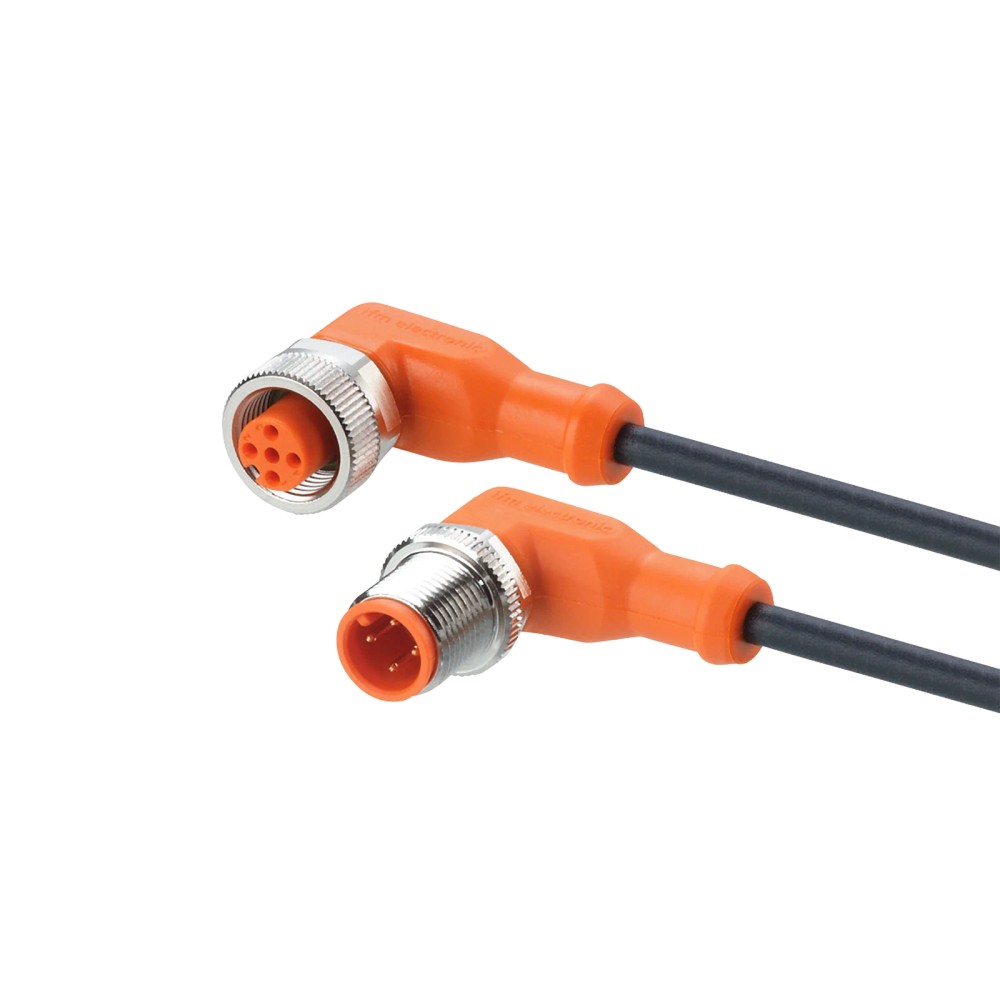

Imagem meramente ilustrativa

R$ 271,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC168
EAN: 4021179236096
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC168 IFM - Cabo de Ligação IFM M12 Angular Automação Industrial 2,5m PUR IP69K"

Destaques do Produto

Tipo de Conector

M12 Angular

Comprimento

2,5 metros

Material

PUR

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC168 M12 Angular 2,5m PUR

O cabo de ligação EVC168 é um componente de automação industrial projetado para conexão confiável de sensores e atuadores. Com 2,5 metros de comprimento, destaca-se pela resistência mecânica em ambientes com lubrificantes e fluidos agressivos. Possui revestimento em PUR, contatos banhados a ouro e grau de proteção IP69K, garantindo durabilidade em ciclos de trabalho intensos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC168
Marca	IFM
Comprimento	2,5 m
Tipo de Conector	M12 Angular
Revestimento	PUR
Proteção	IP69K
Corrente Nominal	4 A
Certificações	cULus, CE, UKCA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com presença de lubrificantes e refrigerantes
Máquinas operatrizes
Sistemas de movimentação (esteiras) com necessidade de alta flexibilidade

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250V AC / 300V DC
Ambientes com temperaturas contínuas acima de 90°C
Instalações que exijam raios de curvatura inferiores a 43mm (10x o diâmetro do cabo)

APLICAÇÕES E USO

Conexão de sensores de proximidade em máquinas-ferramentas
Sistemas de automação industrial expostos a óleos e fluidos
Aplicações em robótica e sistemas móveis com alta torção

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC168 M12 Angular 2,5m PUR, verifique estes pontos:

Quando escolher este cabo

Ideal para ambientes industriais exigentes, como presença constante de lubrificantes e necessidade de alta flexibilidade mecânica.

Quando considerar outra opção

Se a aplicação for em ambiente estático, sem exposição a óleos ou necessidade de alta resistência mecânica, cabos de PVC comum podem ser suficientes.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos e Materiais
Material de revestimento	PUR	Resistente a óleos e lubrificantes
Sem silicone/halogênio	Sim	Compatível com ambientes sensíveis
Grau de proteção	IP65, IP67, IP68, IP69K	Proteção contra líquidos e poeira

Dados Elétricos
Tensão de operação	< 250V AC / < 300V DC	Limite de isolamento
Corrente nominal	4 A	Capacidade de carga total

Condições Ambientais e Normas
Temperatura ambiente	-25...90 °C	Faixa de operação estática
Certificações	cULus, CE, UKCA	Padrões globais de conformidade

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• IO-Link (compatível com M12 padrão)

Conexões

Elétrica 4 x 0,34 mm²

Processo M12 Angular

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com óleo e refrigeração	✓	Revestimento PUR resiste à degradação química.
Aplicações de alta temperatura (>90°C)	✗	O material PUR perderá propriedades mecânicas.
Conexão com sensores M12 padrão	✓	Possui codificação A universal.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC168 M12 Angular 2,5m PUR

Verifique a compatibilidade do dispositivo com conector M12 codificação A.
Certifique-se de que o conector do sensor esteja limpo.
Insira o conector M12 alinhando o pino guia.
Rosqueie a porca niquelada manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique se o cabo está fixado para evitar tração excessiva no conector.

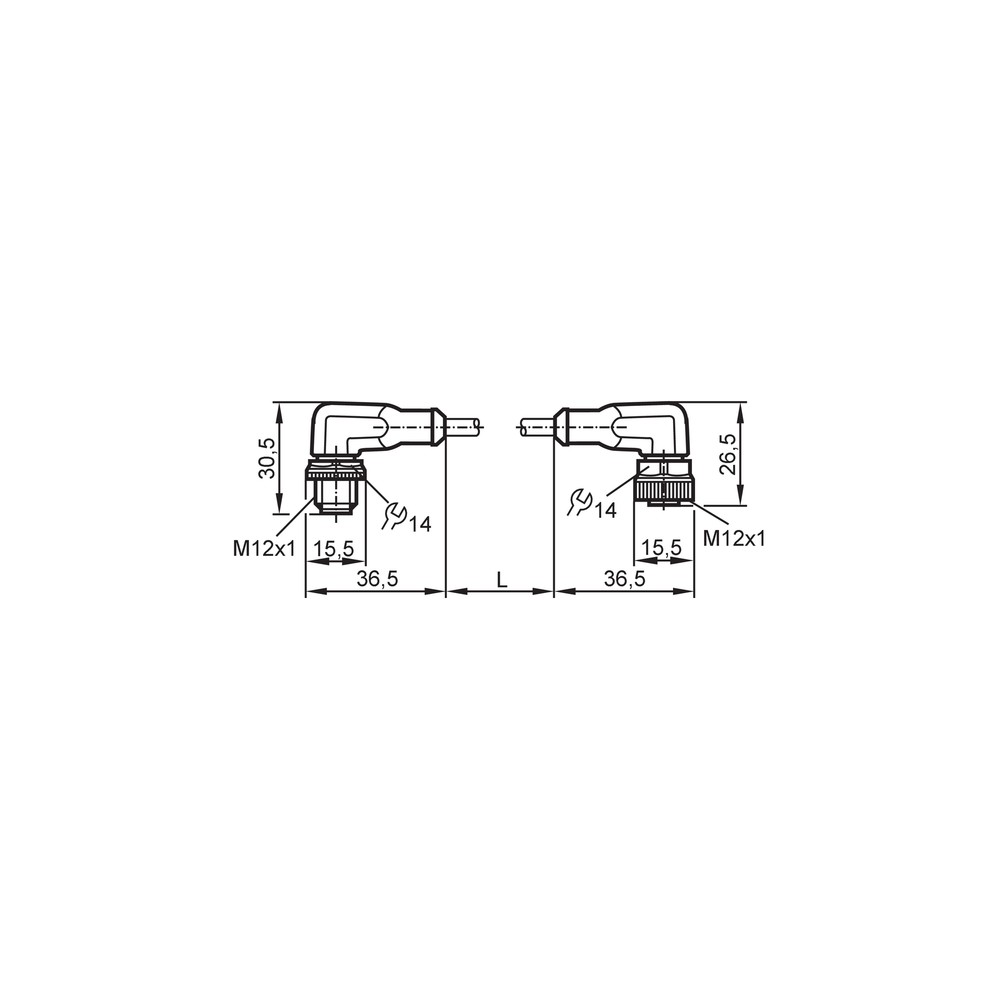

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Infiltração de líquidos no conector	Aperto incorreto da porca de bloqueio	Verificar se o torque aplicado está dentro de 0,6...1,5 Nm
Quebra interna dos condutores	Dobramento excessivo fora das especificações	Inspecionar raio de curvatura mínimo de 43mm
Sinal intermitente ou queda de comunicação	Contaminação dos contatos	Limpar contatos e verificar oxidação
Aquecimento excessivo do cabo	Sobrecarga de corrente	Medir a corrente da carga e comparar com o limite de 4A

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de ligação EVC168 da IFM?

Este é um cabo de ligação industrial da IFM, modelo EVC168, com conectores M12 angulares, projetado para transmitir sinais elétricos em ambientes com lubrificantes e refrigerantes.

O que vem na embalagem ao comprar o cabo EVC168?

Ele acompanha 1 peça por embalagem e possui 2,5 metros de comprimento, com design angular ideal para espaços reduzidos.

O cabo EVC168 pode ser usado em qualquer tensão?

Este cabo não deve ser utilizado em aplicações que excedam a tensão nominal de 250V AC / 300V DC ou correntes superiores a 4A.

Existem limitações de temperatura para este cabo?

Não é indicado para uso em ambientes com temperaturas que excedam 90°C (ou 75°C sob certificação cULus) devido à limitação térmica do material PUR.

Por que meu sensor conectado por este cabo está apresentando falha intermitente?

Se notar falhas de sinal intermitentes, verifique primeiro o torque de aperto do conector M12, que deve estar entre 0,6 e 1,5 Nm para garantir a vedação.

Como diagnosticar um possível curto-circuito no cabo?

Verifique a integridade física do revestimento PUR se houver curto-circuito; pode ter ocorrido exposição a raios de curvatura menores que 10 vezes o diâmetro do cabo.

Qual a diferença deste cabo para um modelo comum?

O modelo EVC168 é otimizado para ambientes industriais agressivos, enquanto cabos padrão (PVC) podem degradar rapidamente em contato com óleos e lubrificantes.

Posso usar este cabo em esteiras móveis?

Sim, é uma escolha técnica superior para esteiras e braços robóticos devido à sua construção com tolerância a torção de ± 180 °/m e mais de 5 milhões de ciclos de curvatura.

Qual o cuidado principal na instalação?

Certifique-se de alinhar corretamente o pino guia do conector M12 antes de girar a porca serrilhada para evitar danos aos contatos banhados a ouro.

O produto possui certificações de qualidade?

O produto possui certificações globais como cULus, CE e UKCA, garantindo conformidade com padrões internacionais de segurança industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, altamente resistente a óleos, abrasão e ataques químicos (Ref.: Datasheet EVC168).

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9).

Codificação A

Padrão de conexão M12 que garante a compatibilidade mecânica entre sensores e atuadores (Ref.: IEC 61076-2-101).

Tensão de Operação

Limite máximo de diferença de potencial elétrico que o cabo pode suportar com segurança (Ref.: < 250V AC / < 300V DC).

Livre de halogênio

Propriedade do material que não libera gases tóxicos em caso de combustão, aumentando a segurança em ambientes fechados.
