Cabo de Conexão M12 IFM EVC158

Pré-visualizar: EVC158 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 1,1m PUR 4 Pinos

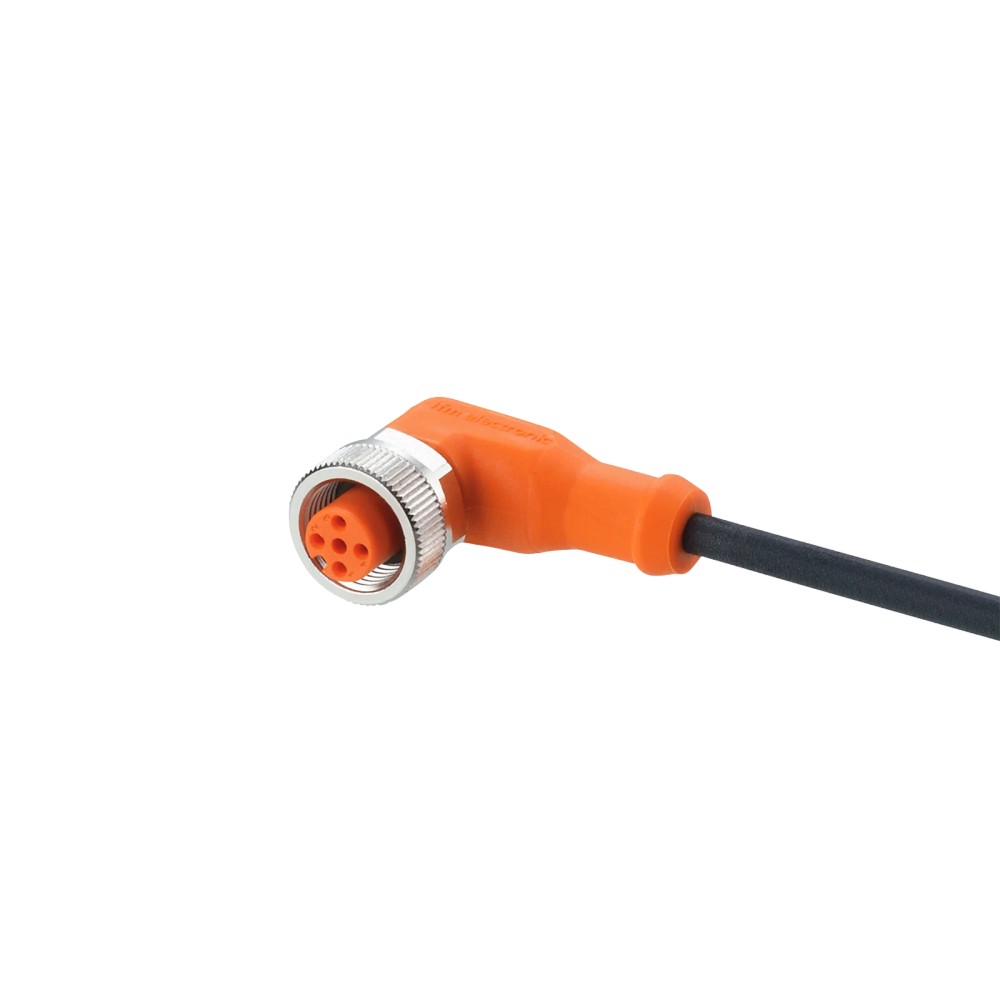

EVC158 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 1,1m PUR 4 Pinos

Imagem meramente ilustrativa

R$ 171,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC158
EAN: 4021179234863
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC158 IFM - Cabo de Conexão Fêmea M12 Angular Automação Industrial 1,1m PUR 4 Pinos"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A

Número de contatos

Comprimento

1,1 m

Revestimento

PUR, sem silicone e sem halogênio

Limites elétricos

< 250 V AC / < 300 V DC; 4 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVC158, conector fêmea M12 angular, 4 pinos, 1,1 m, revestimento PUR

O IFM EVC158 é um cabo de conexão com conector fêmea M12 angular de 4 pinos, destinado a aplicações industriais e de automação. Possui cabo de 1,1 m com revestimento PUR, contatos dourados e proteção IP65, IP67, IP68 e IP69K. A tensão de operação informada é inferior a 250 V AC e inferior a 300 V DC; a corrente nominal é 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC158
Tipo de produto	Cabo de conexão com conector fêmea
Conexão	1 x M12 angular, codificação A, 4 contatos
Comprimento do cabo	1,1 m
Material do revestimento	PUR
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Características do cabo	4 x 0,34 mm²; diâmetro externo de 4,3 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem um conector fêmea M12 angular, codificação A, com 4 contatos.
Aplicações de automação industrial e máquinas-ferramenta; a ficha também indica uso com refrigerantes e lubrificantes.
Instalações compatíveis com cabo de 1,1 m, corrente nominal de até 4 A e os limites de tensão e temperatura especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a interface requerida não corresponder a um conector fêmea M12 angular de codificação A com 4 contatos.
Não usar fora dos limites elétricos, térmicos e de instalação indicados pelo fabricante; confirmar no datasheet as condições específicas da aplicação.

APLICAÇÕES E USO

Uso indicado pelo fabricante em aplicações industriais e de automação industrial, desde que a conexão e os limites elétricos correspondam aos requisitos do equipamento.
Uso indicado em máquinas-ferramenta e em aplicações com refrigerantes e lubrificantes, conforme a descrição do produto; verificar as condições específicas de exposição e instalação no datasheet.
Em instalação flexível, respeitar o raio mínimo informado de 10 vezes o diâmetro do cabo e as condições de movimento especificadas pelo fabricante.
A ficha não identifica protocolos nem pinagem funcional para dispositivos específicos; validar a ligação com a documentação do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVC158, conector fêmea M12 angular, 4 pinos, 1,1 m, revestimento PUR, verifique estes pontos:

Escolha o EVC158

Quando o equipamento exigir conexão fêmea M12 angular, codificação A e 4 contatos, e o comprimento de 1,1 m, a corrente de 4 A e os limites de tensão atenderem ao projeto.

Verifique outra configuração

Se a aplicação exigir outro gênero ou formato de conector, outra codificação, quantidade de contatos ou comprimento, compare a interface necessária com a ficha técnica antes da compra.

Valide as condições de instalação

Para instalação móvel, observe o raio de flexão mínimo informado de 10 vezes o diâmetro do cabo e confirme no datasheet as condições de movimento e ambiente aplicáveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo / SKU / Part number do anúncio	EVC158	Código do produto informado na fonte primária do anúncio.
GTIN	4021179234863	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Usos indicados nos dados do produto.

Conexão elétrica
Conexão do soquete	1 x M12, angular	Configuração da conexão elétrica.
Gênero e codificação	Fêmea; codificação A	Confirmar correspondência mecânica com a interface do equipamento.
Contatos	4, dourados	Quantidade e acabamento dos contatos indicados na ficha.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do soquete.
Bloqueio	Latão niquelado	Material do elemento de bloqueio.
Vedação	FKM	Material de vedação informado para a conexão.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto da conexão.
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha técnica.
Corrente nominal	4 A	Capacidade de carga total indicada; não exceder o valor nominal.
Classe de proteção	II	Classificação declarada pelo fabricante.

Construção do cabo
Comprimento	1,1 m	Comprimento nominal do cabo.
Revestimento	PUR	Material do revestimento do cabo.
Construção	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição dos condutores informada na ficha.
Diâmetro do cabo	4,3 mm	Diâmetro externo informado.
Cor do cabo	Preto	Cor indicada na descrição técnica.
Isento de silicone	Sim	Característica declarada.
Isento de halogênio	Sim	Característica declarada.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Valor mínimo informado para instalação flexível; considerar o diâmetro do cabo.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura; as condições de ensaio não estão detalhadas nos dados fornecidos.
Esforço de torção	± 180 °/m	Limite informado de torção por metro.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada na ficha; não extrapolar para outras configurações sem validação.

Materiais e dimensões
Material do invólucro	TPU	Material do invólucro do conector.
Material da porca	Latão niquelado	Material informado para a porca/bloqueio.
Material da vedação	FKM	Material de vedação indicado.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas para o componente.
Peso	57,8 g	Peso indicado nos dados técnicos do produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção declarados; observar as condições de montagem e ensaio do fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente cULus	Até 75 °C	Limite específico indicado para condição cULus.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento informada.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha técnica.

• A compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos dispositivos conectados; consultar o datasheet e a documentação desses dispositivos.

Conexões

Elétrica Um soquete fêmea M12 angular, codificação A, com 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; corrente nominal: 4 A. A compatibilidade elétrica depende da pinagem e dos limites da aplicação.

Processo Conexão elétrica por conector M12; não é informada conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 macho, codificação A, 4 contatos, e requisitos elétricos dentro dos limites informados	✓	A configuração do cabo é fêmea M12 angular, codificação A, com 4 contatos. A correspondência de pinagem deve ser confirmada na documentação dos equipamentos.
Equipamento que exige conector fêmea, outra codificação ou quantidade de contatos diferente	✗	A configuração física especificada para este produto é fêmea M12 angular, codificação A, com 4 contatos.
Aplicação que exige tensão ou corrente acima dos limites declarados	✗	A ficha informa < 250 V AC / < 300 V DC e corrente nominal de 4 A; não há suporte declarado para exceder esses limites.
Aplicação com temperatura ambiente acima de 90 °C, ou acima de 75 °C em condição cULus	✗	A faixa de temperatura indicada é -25...90 °C, com limite cULus de até 75 °C.
Aplicação que requer protocolo de comunicação determinado	✗	A ficha não declara protocolo; a compatibilidade de comunicação não pode ser confirmada apenas com os dados do cabo.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVC158, conector fêmea M12 angular, 4 pinos, 1,1 m, revestimento PUR

Confirme que a interface do equipamento corresponde a M12 macho, codificação A, com 4 contatos.
Verifique a pinagem e os requisitos elétricos dos dois dispositivos na documentação correspondente antes de conectar.
Desenergize o circuito e confirme que tensão e corrente da aplicação permanecem dentro dos limites especificados.
Posicione o conector angular sem torcer ou forçar o cabo e alinhe corretamente as interfaces antes do acoplamento.
Aperte a conexão dentro da faixa de torque indicada de 0,6...1,5 Nm.
Em instalação flexível, respeite o raio mínimo de 10 vezes o diâmetro do cabo e confira se as condições de movimento atendem às especificações do datasheet.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou não trava no equipamento.	Interface do equipamento com gênero, codificação ou número de contatos diferente da configuração do cabo.	Confira se a interface é M12 macho, codificação A, com 4 contatos; não force o acoplamento.
O equipamento conectado não opera ou apresenta sinais incorretos.	Pinagem incompatível ou ligação elétrica divergente entre os dispositivos.	Compare a pinagem do cabo com os diagramas dos dois equipamentos e confirme a continuidade com o circuito desenergizado.
A conexão apresenta aquecimento ou falha durante a operação.	Corrente ou tensão acima dos limites declarados, ou contato inadequado na conexão.	Meça as condições elétricas da aplicação e inspecione o acoplamento; compare os resultados com 4 A e os limites de tensão da ficha.
Há interrupção intermitente em uma instalação móvel.	Flexão ou torção do cabo fora das condições declaradas, ou dano no cabo/conector.	Inspecione o cabo e o conector e confira o raio de flexão, o esforço de torção e as condições de movimento em relação ao datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC158, em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC158 e para que tipo de ligação serve?

É um cabo de conexão IFM com conector fêmea M12 angular, codificação A e 4 contatos. Destina-se a conexões industriais e de automação, incluindo aplicações em máquinas-ferramenta.

O que acompanha o produto?

A ficha identifica o produto como um cabo de conexão EVC158 de 1,1 m. Não há acessórios adicionais listados nos dados fornecidos.

Este cabo serve para qualquer conector M12?

Não necessariamente: a configuração indicada é fêmea M12 angular, codificação A, com 4 contatos. Confirme gênero, codificação, contatos e pinagem do equipamento antes de conectar.

Posso usar o EVC158 acima de 4 A ou dos limites de tensão informados?

Não há essa capacidade declarada: a corrente nominal é 4 A e a tensão de operação é inferior a 250 V AC e inferior a 300 V DC. Para requisitos superiores, selecione uma conexão cuja ficha técnica cubra esses valores.

O equipamento não liga depois de conectar o cabo; o que devo verificar?

Uma causa possível é pinagem incompatível entre o cabo e os dispositivos. Confira os diagramas de ligação dos equipamentos e faça a verificação de continuidade com o circuito desenergizado.

A conexão está aquecendo ou falhando; preciso trocar o cabo?

Antes da troca, verifique se a aplicação excede a corrente nominal ou os limites de tensão e se o conector está corretamente acoplado. Inspecione também os contatos e o cabo para identificar danos.

É melhor comprar este cabo ou procurar outra versão?

Escolha o EVC158 quando a aplicação requerer fêmea M12 angular, codificação A, 4 contatos e 1,1 m. Se a interface, o comprimento ou os limites elétricos requeridos forem diferentes, compare outra configuração pela ficha técnica.

O cabo é vendido como kit com outros acessórios?

Os dados do produto não listam acessórios inclusos. A ficha o identifica como cabo de conexão; confirme o conteúdo comercial do anúncio se precisar de outros componentes.

Como devo instalar o conector e acomodar o cabo?

Alinhe as interfaces antes do acoplamento e aplique o torque indicado de 0,6...1,5 Nm. Em instalação flexível, respeite o raio mínimo informado de 10 vezes o diâmetro do cabo.

O cabo pode ser usado em instalação móvel?

A ficha apresenta especificações de movimento, incluindo velocidade máxima de 3,3 m/s sob a condição de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Confirme também as condições de flexão e torção do seu arranjo no datasheet.

GLOSSÁRIO TÉCNICO

M12

Designação da interface circular do conector usada neste cabo.

Codificação A

Configuração de codificação indicada para a interface do conector; deve corresponder à interface do equipamento.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos, conforme as condições aplicáveis.

PUR

Material especificado para o revestimento externo do cabo.

Raio mínimo de flexão

Menor raio de curvatura indicado para a aplicação flexível do cabo.
