Cabo Conector Fêmea M8 IFM EVC155 10m

Pré-visualizar: EVC155 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 10m PUR 4 Pinos

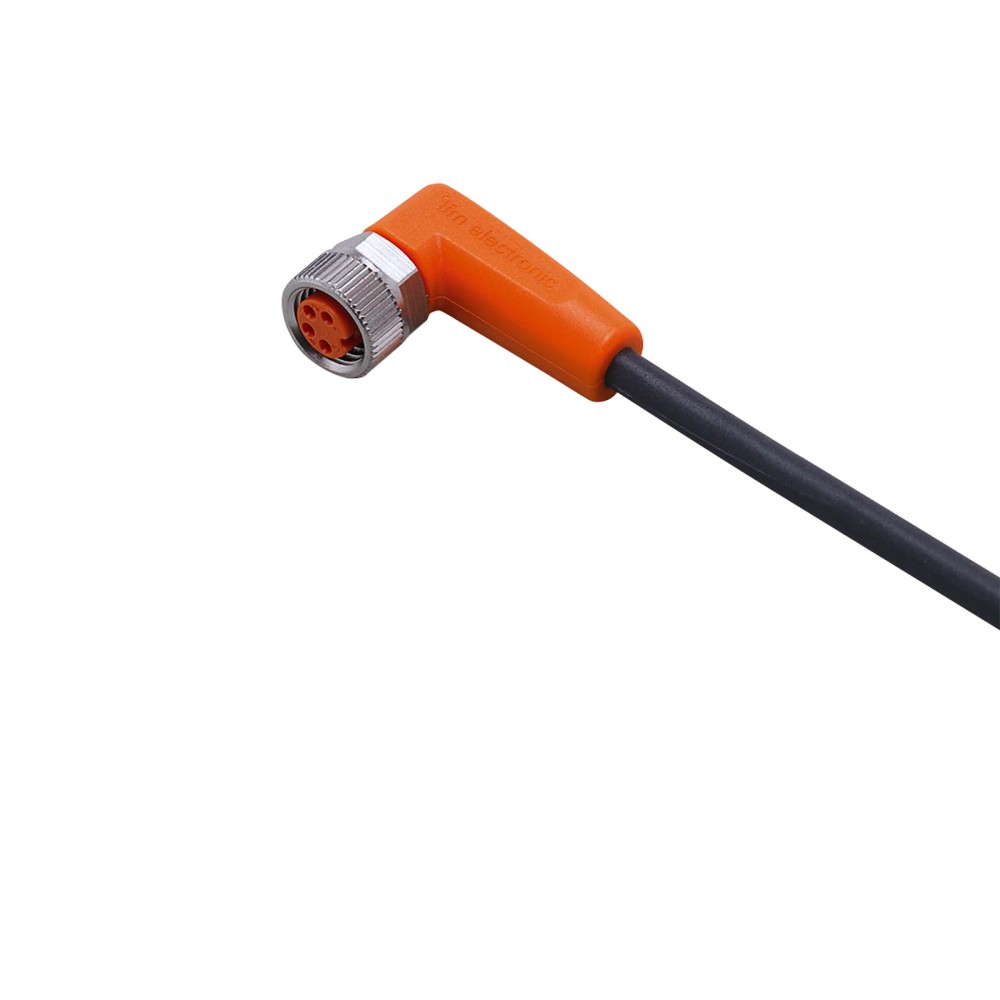

EVC155 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 10m PUR 4 Pinos

Imagem meramente ilustrativa

R$ 271,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC155
EAN: 4021179249737
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVC155 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 10m PUR 4 Pinos"

Destaques do Produto

Tipo de conector

Fêmea M8 angular

Número de pinos

Comprimento

10 m

Revestimento do cabo

PUR

Tensão de operação

< 50 V AC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC155 IFM — cabo de conexão com conector fêmea M8 angular, 4 pinos, 10 m, PUR

O EVC155 é um cabo de conexão para ligar dispositivos de automação industrial por meio de um conector fêmea M8 angular de 4 pinos. Possui cabo PUR de 10 m e contatos banhados a ouro. A ficha informa grau de proteção IP 65, IP 67, IP 68 e IP 69K, além de operação abaixo de 50 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC155
Conector	Fêmea M8 angular, 4 pinos, codificação A
Comprimento do cabo	10 m
Material do cabo	PUR
Tensão de operação	< 50 V AC
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Contatos	Banhados a ouro
Composição do cabo	4 x 0,25 mm²; Ø 3,7 mm; preto
Condições ambientais	-25...90 °C
Peso informado	222,1 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que requerem conector fêmea M8 angular, 4 pinos, codificação A, e cabo de 10 m.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme aplicação indicada na ficha do produto.
Instalações que necessitam de cabo PUR sem silicone e sem halogênio, com contatos banhados a ouro.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir conector macho, outra interface mecânica, outra codificação ou número de pinos diferente; confirme a conexão do dispositivo antes da compra.
Não use em circuito cuja tensão exceda os limites declarados: < 50 V AC e < 60 V DC.
Não presuma que as classificações IP garantem proteção em qualquer montagem: a vedação depende da conexão e das condições de instalação especificadas pelo fabricante.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexão em automação industrial, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. A seleção deve respeitar as condições de montagem, os limites elétricos e as condições associadas às classificações IP.
Uso em deslocamento horizontal: a ficha informa velocidade máxima de 3,3 m/s para percurso de 5 m e aceleração máxima de 5 m/s². Essa condição específica não deve ser extrapolada para outras geometrias ou acelerações.
Aplicação flexível: respeite o raio mínimo de flexão declarado de 10 vezes o diâmetro do cabo e verifique no datasheet as condições relacionadas aos ciclos de curvatura.

COMO ESCOLHER

Antes de comprar o EVC155 IFM — cabo de conexão com conector fêmea M8 angular, 4 pinos, 10 m, PUR, verifique estes pontos:

Escolha o EVC155 quando

A conexão do equipamento aceitar conector fêmea M8 angular, codificação A, com 4 pinos, e forem necessários 10 m de cabo PUR. Verifique também os limites elétricos declarados e a condição de instalação requerida para a proteção IP.

Procure outra configuração quando

O dispositivo exigir conector macho, outra codificação ou quantidade de pinos, ou quando o comprimento necessário não for 10 m. A ficha deste modelo não especifica protocolos de comunicação nem compatibilidade com um modelo específico de equipamento; confirme esses requisitos no datasheet do dispositivo conectado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Identificação do fabricante conforme dados do anúncio e do catálogo.
Modelo e SKU	EVC155	Código do produto anunciado.
GTIN	4021179249737	Identificador comercial informado.
Part number do anúncio	EVC155	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	ADOAF040MSS0010H04	Código adicional associado ao item no catálogo; confirme a referência necessária na compra.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Quantidade na embalagem	1 peça	Quantidade informada nos dados do catálogo.
Peso	222,1 g	Valor de peso informado no catálogo.
NCM	8544.42.00	Classificação fiscal informada no catálogo.
Certificações	CE, cULus Listed, UKCA	Certificações listadas nos dados do catálogo.

Conexão elétrica
Conector	1 x M8, fêmea, angular, codificação A	Configuração mecânica declarada para o lado de conexão.
Número de contatos	4	Quantidade de contatos do conector.
Material dos contatos	Dourado / banhados a ouro	Acabamento dos contatos informado na ficha.
Tensão AC	< 50 V AC	Limite declarado para operação em corrente alternada.
Tensão DC	< 60 V DC	Limite declarado nos dados do catálogo para operação em corrente contínua.
Corrente por contato	3 A	Valor informado por contato; não representa necessariamente a corrente total do conjunto.
Categoria de isolamento	III	Categoria de isolamento listada nos dados do catálogo.
Cores dos condutores	BK (preto), BN (marrom), BU (azul), WH (branco)	Identificação dos condutores informada; não substitui a confirmação da pinagem no datasheet.

Cabo e construção
Comprimento	10 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material de revestimento especificado para o cabo.
Especificação do cabo	Preto, Ø 3,7 mm; 4 x 0,25 mm² (32 x Ø 0,1 mm)	Construção e dimensões informadas para os condutores e o cabo.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Porca de bloqueio	Latão, niquelado	Material indicado para o elemento de bloqueio.
Vedação	FKM	Material da vedação informado no catálogo.
Carcaça	TPU	Material de carcaça informado nos dados do catálogo.
Material da porca	Latão, niquelado	Material de conexão mecânica informado no catálogo.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classes declaradas; a proteção efetiva depende de montagem e condições especificadas pelo fabricante.
Temperatura de operação	-25...90 °C	Faixa de temperatura informada nos dados do catálogo.
Temperatura cULus	Máx. 80 °C	Limite específico informado para a condição cULus.
Proteção contra vibração	Sim	Proteção contra vibração indicada na ficha.

Movimento e flexibilidade
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Valor mínimo informado para aplicação flexível; com diâmetro de cabo declarado de 3,7 mm, não aplique raio menor que o critério indicado.
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura; consulte o datasheet para as condições de ensaio.
Esforço de torção	± 180 °/m	Tolerância de torção declarada por metro.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados mecânicos e montagem
Dimensões informadas	19 x 10 x 25,5 mm	Dimensões listadas no catálogo; consulte o desenho dimensional para orientação e pontos de referência.
Torque de aperto	0,3...0,5 Nm	Faixa de torque informada no catálogo para a conexão; confirme no datasheet o ponto de aplicação.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade depende das conexões e da atribuição elétrica do dispositivo conectado.

Conexões

Elétrica Conector fêmea M8, angular, codificação A, 4 contatos dourados. Cabo com 4 x 0,25 mm²; tensão informada: < 50 V AC e < 60 V DC; corrente por contato: 3 A. Confirme a pinagem exigida pelo dispositivo antes de energizar.

Processo Não possui conexão de processo; é um cabo de conexão elétrica com conector M8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M8 macho, codificação A, 4 pinos e pinagem elétrica correspondente	✓	A conexão mecânica informada é fêmea M8 angular, codificação A, com 4 contatos. A correspondência elétrica deve ser confirmada pela pinagem dos dispositivos.
Dispositivo que exige conector fêmea no ponto de conexão	✗	O EVC155 também possui conector fêmea; a ficha não indica que conecte diretamente a uma interface fêmea.
Circuito dentro dos limites declarados de tensão e corrente por contato	✓	A ficha informa < 50 V AC, < 60 V DC e 3 A por contato. Verifique também a pinagem e as condições de instalação.
Circuito que excede os limites elétricos declarados	✗	A tensão ou a corrente requerida ultrapassa os limites informados para o cabo.
Equipamento que exige protocolo ou pinagem não informados na ficha	✗	A documentação fornecida não especifica protocolo nem confirma a atribuição de pinos para um equipamento particular; consulte o datasheet do equipamento.

INSTALAÇÃO

Como instalar o EVC155 IFM — cabo de conexão com conector fêmea M8 angular, 4 pinos, 10 m, PUR

Confirme que a interface do equipamento aceita conector fêmea M8 angular, codificação A e 4 pinos; verifique a pinagem correspondente no datasheet do dispositivo.
Desenergize o circuito e confirme que a tensão e a corrente previstas estão dentro dos limites declarados para o cabo e por contato.
Planeje o percurso de 10 m sem tração, esmagamento ou contato com superfícies que possam danificar o revestimento.
Em instalação flexível, mantenha o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Alinhe o conector com a interface antes do acoplamento e aperte conforme a faixa de torque informada, 0,3...0,5 Nm, observando a orientação do fabricante.
Após a montagem, confira o acoplamento, a vedação e a continuidade elétrica; valide a proteção IP apenas nas condições de instalação especificadas pelo fabricante.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há comunicação ou sinal entre o dispositivo e o controlador.	Conector não acoplado corretamente, pinagem incompatível ou condutor interrompido.	Desenergize o circuito, inspecione o acoplamento e confira a atribuição dos quatro pinos nos datasheets dos dispositivos; teste a continuidade dos condutores.
Sinal intermitente durante o movimento do cabo.	Raio de flexão inferior ao mínimo informado, tração ou dano nos condutores em uma seção móvel.	Inspecione o percurso e meça o raio de curvatura; verifique continuidade enquanto o cabo é movimentado de forma controlada e sem exceder as condições especificadas.
Umidade ou contaminação aparece na conexão.	Acoplamento incompleto, vedação comprometida ou instalação fora das condições necessárias para o grau IP declarado.	Desenergize, examine a vedação e as superfícies de acoplamento e confirme a montagem conforme o datasheet; não avalie a proteção IP apenas pelo cabo isolado.
A conexão aquece ou apresenta falha elétrica sob carga.	Corrente por contato acima do valor declarado, contato mal assentado ou incompatibilidade elétrica do circuito.	Meça a corrente e compare com o limite de 3 A por contato; confirme também a tensão, a pinagem e o estado dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC155 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC155 e para que tipo de conexão serve?

É um cabo de conexão IFM com conector fêmea M8 angular de 4 pinos. A ficha o indica para conexões em automação industrial, incluindo aplicações em máquinas-ferramenta.

O que acompanha o produto?

Os dados do catálogo indicam uma peça por embalagem: o cabo de conexão EVC155. Não há acessórios adicionais listados.

Posso conectar o EVC155 a qualquer dispositivo M8 de 4 pinos?

Não necessariamente. Além de ser necessária uma interface mecanicamente correspondente, confirme a codificação A e a atribuição elétrica dos pinos do dispositivo; a ficha não declara compatibilidade universal.

Este cabo serve para um circuito acima de 50 V AC ou 60 V DC?

Não selecione o EVC155 para exceder os limites declarados: < 50 V AC e < 60 V DC. Verifique também o limite de 3 A por contato.

Ele conecta diretamente dois equipamentos com entrada fêmea M8?

Não, a ficha informa que o conector do EVC155 é fêmea. Para conectar duas interfaces fêmeas, será necessária uma configuração de conexão diferente, não especificada nesta ficha.

Serve para um equipamento que exige conector M12 ou outra codificação?

A conexão especificada para este produto é M8, codificação A, com 4 pinos. A ficha não confirma compatibilidade mecânica com M12 nem com outras codificações.

O equipamento não responde; devo trocar o cabo?

Antes de trocar, confira o acoplamento, a continuidade dos condutores e a correspondência da pinagem com os dois dispositivos. A ficha não especifica um protocolo de comunicação que permita diagnosticar a falha apenas pelo modelo do cabo.

A conexão falha quando o cabo se movimenta; o que verificar?

Inspecione danos, tração e curvatura excessiva no trecho móvel. Para aplicação flexível, a ficha estabelece raio mínimo de 10 vezes o diâmetro do cabo.

Devo comprar este cabo ou escolher outro comprimento?

Escolha o EVC155 se 10 m atender ao percurso e a interface corresponder a M8 fêmea angular, codificação A, 4 pinos. Se precisar de outro comprimento ou de outro tipo de conector, selecione uma configuração correspondente; esta ficha não identifica modelos alternativos.

Como apertar o conector durante a instalação?

Alinhe o conector antes de acoplar e use a faixa de torque informada de 0,3...0,5 Nm. Consulte o datasheet para confirmar o ponto de aplicação do torque e as instruções de montagem.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração mecânica de orientação do conector M8 indicada para a interface correspondente. (Ref.: conector M8, codificação A)

Grau de proteção IP

Classificação declarada para proteção contra ingresso de sólidos e água, cuja aplicação depende das condições de montagem especificadas. (Ref.: IP 65, IP 67, IP 68, IP 69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo PUR)

Raio de flexão

Raio mínimo recomendado para curvar o cabo em aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mínimo 10 x diâmetro do cabo)

Corrente por contato

Corrente declarada para cada contato individual, a ser considerada na verificação elétrica da conexão. (Ref.: 3 A por contato)
