Cabo de Conexão Fêmea M8 Angular 5m IFM EVC154

Pré-visualizar: EVC154 IFM - Cabo de Conexão Fêmea M8 Angular Automação Industrial 5m PUR Sem Halogênio

EVC154 IFM - Cabo de Conexão Fêmea M8 Angular Automação Industrial 5m PUR Sem Halogênio

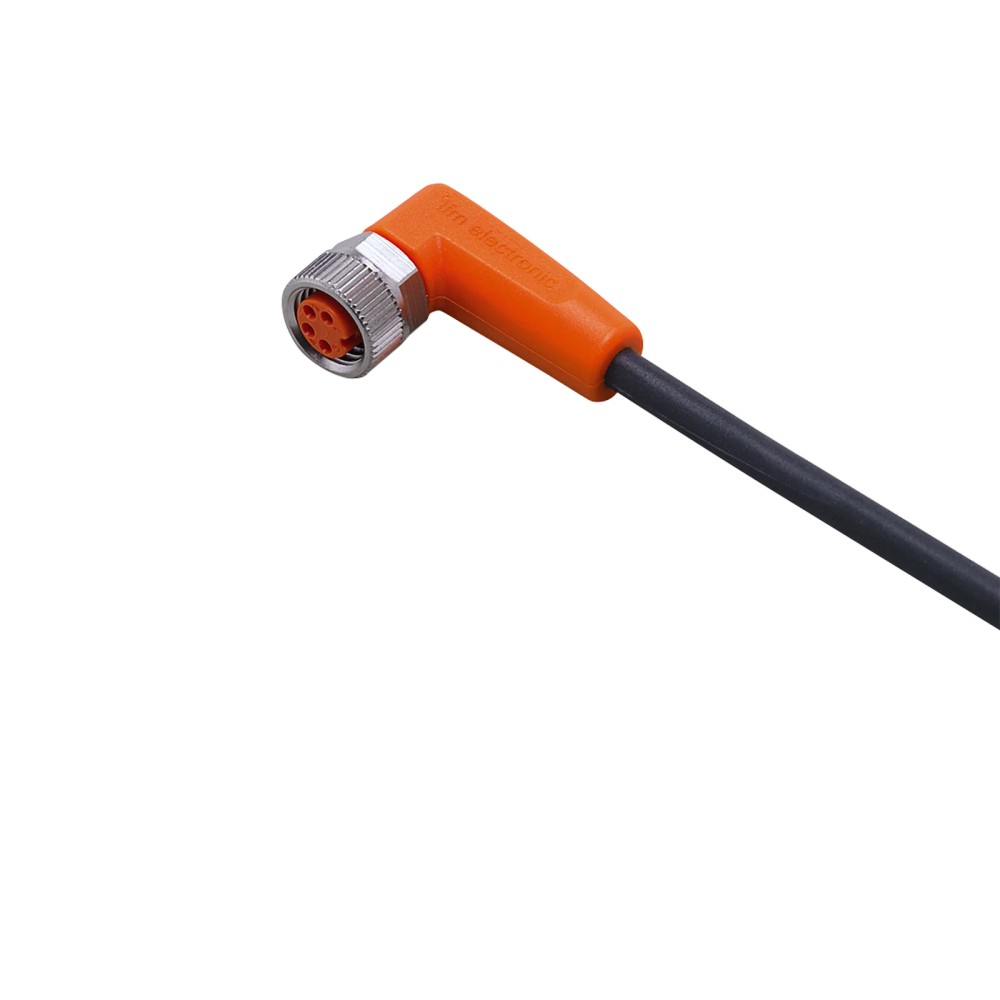

Imagem meramente ilustrativa

R$ 221,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC154
EAN: 4021179249720
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVC154 IFM - Cabo de Conexão Fêmea M8 Angular Automação Industrial 5m PUR Sem Halogênio"

Destaques do Produto

Conector

Fêmea M8 angular, codificação A, 4 contatos

Comprimento

5 m

Tensão de operação

< 50 V AC

Capacidade de carga total

3 A

Proteção

IP 65, IP 67, IP 68 e IP 69K

Revestimento

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC154 IFM — cabo de conexão fêmea M8 angular, 5 m, PUR, sem halogênio

O EVC154 é um cabo de conexão de 5 m com conector fêmea M8 angular, destinado a interligar componentes em sistemas de automação industrial. Possui quatro contatos banhados a ouro, cabo em PUR sem silicone e sem halogênio e grau de proteção IP 65, IP 67, IP 68 e IP 69K. A tensão de operação informada é inferior a 50 V AC e a capacidade de carga total é 3 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC154
Tipo de conexão	Conector fêmea M8 angular, codificação A, 4 contatos
Comprimento do cabo	5 m
Material do cabo	PUR; sem silicone e sem halogênio
Tensão de operação	< 50 V AC
Capacidade de carga total	3 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Condutores	4 x 0,25 mm²; cores: preto, marrom, azul e branco
Diâmetro do cabo	3,7 mm
Temperatura ambiente	-25…90 °C; aviso cULus: até 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam conector fêmea M8 angular, codificação A, com 4 contatos e cabo de 5 m.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações que requeiram cabo PUR sem silicone e sem halogênio, respeitando os limites elétricos, ambientais e de montagem informados.

⚠ Considere outro se precisa de:

Não selecione quando a conexão requerida não for fêmea M8 angular, codificação A, ou exigir quantidade de contatos diferente de 4.
Não utilize em condições que excedam a tensão de operação informada (< 50 V AC) ou a capacidade de carga total de 3 A.
Não especifique para temperatura ambiente acima de 90 °C; para aplicações cULus, a ficha informa limite de até 80 °C.
Não trate o grau IP como autorização para imersão ou exposição sem verificar as condições específicas de instalação e operação previstas pelo fabricante.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexão em máquinas-ferramenta, inclusive em contextos com refrigerantes e lubrificantes; respeite os limites ambientais e a instalação especificados pelo fabricante.
Possibilidade de uso em sistemas de automação industrial que requeiram a interface fêmea M8 angular A, 4 contatos e cabo de 5 m; confirme pinagem e requisitos elétricos no equipamento conectado.
Em instalações móveis, considere a especificação de movimento horizontal de até 3,3 m/s para percurso de 5 m e aceleração máxima de 5 m/s², além do raio mínimo de flexão informado. A ficha não autoriza extrapolar esses valores para outras configurações de movimento.

COMO ESCOLHER

Antes de comprar o EVC154 IFM — cabo de conexão fêmea M8 angular, 5 m, PUR, sem halogênio, verifique estes pontos:

Escolha o EVC154 quando

A interface necessária for um conector fêmea M8 angular, codificação A, de 4 contatos, e o comprimento de 5 m atender ao percurso. Confirme também os limites de < 50 V AC, 3 A de capacidade de carga total e as condições ambientais declaradas.

Busque outra configuração quando

O equipamento exigir outro tipo ou gênero de conector, outra codificação, outro número de contatos, comprimento diferente ou valores elétricos acima dos informados. A ficha não especifica protocolos de comunicação nem compatibilidade com modelos determinados de sensores ou atuadores; confirme essas interfaces no datasheet dos dispositivos envolvidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Identificação do fabricante conforme os dados do anúncio e do catálogo.
Modelo / SKU	EVC154	Código de identificação do produto.
Part number do catálogo	ADOAF040MSS0005H04	Código informado no dataset do catálogo; o anúncio identifica o produto como EVC154.
GTIN	4021179249720	Identificador comercial informado na ficha.
Categoria	Cabo de conexão / tecnologia de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada na ficha.
Peso	118,2 g	Valor informado no dataset do catálogo.
NCM	8544.42.00	Código fiscal informado na ficha.

Conexão elétrica
Conector	1 x M8, fêmea, angular, codificação A	Interface de conexão declarada pelo fabricante.
Contatos	4, banhados a ouro	Composição e quantidade de contatos do conector.
Tensão de operação	< 50 V AC; ficha detalhada: < 50 V AC / < 60 V DC	Limites declarados nos dados do anúncio e do catálogo; confirme a condição aplicável ao circuito.
Capacidade de carga total	3 A	Limite de carga total informado na ficha.
Classe de proteção elétrica	III	Classificação declarada pelo fabricante.
Torque máximo de aperto	0,3…0,5 Nm	Faixa indicada para o bloqueio do conector; respeite a especificação de montagem.

Cabo e condutores
Comprimento	5 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material do cabo informado na ficha.
Propriedades do material	Sem silicone e sem halogênio	Características declaradas para o produto.
Cor do cabo	Preto	Cor indicada na ficha.
Diâmetro externo	3,7 mm	Diâmetro nominal informado.
Composição dos condutores	4 x 0,25 mm² (32 x Ø 0,1 mm)	Construção indicada para os condutores.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores fornecida na ficha; não substitui a verificação da pinagem do equipamento.
Raio de flexão	Mín. 10 x diâmetro do cabo em aplicação flexível	Raio mínimo declarado para aplicação flexível; equivale a 37 mm para o diâmetro indicado.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo; observe os limites de instalação e movimento.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica declarada para movimento horizontal.

Materiais do conector
Corpo / material do invólucro	TPU; corpo laranja	Material e cor indicados para o corpo do conector.
Material do bloqueio	Latão niquelado	Material informado para a porca/bloqueio.
Material da vedação	FKM	Material de vedação declarado pelo fabricante.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Graus declarados na ficha; a proteção depende da instalação e das condições de ensaio aplicáveis.
Temperatura ambiente	-25…90 °C	Faixa declarada para temperatura ambiente.
Aviso de temperatura cULus	Até 80 °C	Limite indicado pela ficha para a condição cULus.
Aplicação ambiental citada	Máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação expressamente mencionados na ficha; observe os limites e requisitos de instalação.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. A conexão M8 e a codificação A descrevem a interface do conector, não confirmam por si só compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica 1 x conector fêmea M8 angular, codificação A, 4 contatos dourados; tensão de operação < 50 V AC e capacidade de carga total de 3 A. Verifique a pinagem e os requisitos elétricos do dispositivo conectado antes da ligação.

Processo Não se aplica como conexão de processo. Trata-se de uma conexão elétrica por conector M8; a ficha não informa conexão mecânica a processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão correspondente fêmea M8 angular, codificação A, 4 contatos, e requisitos elétricos dentro dos limites informados	✓	A interface e os limites elétricos correspondem aos dados disponíveis; confirme a pinagem específica do dispositivo.
Aplicação que exige conector M8 de outro gênero, codificação ou quantidade de contatos	✗	A especificação deste cabo é fêmea M8 angular, codificação A, com 4 contatos.
Circuito com tensão de operação igual ou superior a 50 V AC ou carga total superior a 3 A	✗	A ficha declara operação inferior a 50 V AC e capacidade de carga total de 3 A.
Aplicação industrial com refrigerantes e lubrificantes, respeitando as condições de instalação do fabricante	✓	A ficha cita máquinas-ferramenta, refrigerantes e lubrificantes como aplicação e informa proteção IP; a adequação final depende da montagem e das condições reais.
Integração que exige confirmação de protocolo ou pinagem não fornecidos para o dispositivo específico	✗	A ficha do cabo não identifica protocolo nem declara compatibilidade com modelos específicos; valide os dados elétricos e a pinagem nos documentos dos dispositivos.

INSTALAÇÃO

Como instalar o EVC154 IFM — cabo de conexão fêmea M8 angular, 5 m, PUR, sem halogênio

Desenergize o circuito e confirme que a aplicação respeita os limites de tensão e carga indicados para o cabo.
Verifique no datasheet do dispositivo a compatibilidade da interface fêmea M8 angular, codificação A, com 4 contatos, e confirme a pinagem antes de conectar.
Planeje o trajeto para evitar tração, esmagamento e torção acima do limite especificado.
Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Acople o conector alinhando as interfaces e aperte o bloqueio dentro da faixa de torque indicada de 0,3…0,5 Nm.
Após a montagem, confira o assentamento da conexão e valide o funcionamento e a proteção conforme as condições de instalação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não transmite sinal.	Conector incompatível, acoplamento incompleto ou pinagem diferente da exigida pelo dispositivo.	Confirme gênero, codificação e quantidade de contatos; consulte a pinagem do dispositivo e verifique o encaixe e a continuidade dos condutores.
Funcionamento intermitente durante movimento do cabo.	Curvatura, torção ou deslocamento fora das condições especificadas, ou dano mecânico ao cabo.	Inspecione o trajeto, verifique o raio de flexão mínimo de 10 vezes o diâmetro e compare velocidade e aceleração com as condições declaradas para movimento horizontal.
A conexão apresenta aquecimento ou falha sob carga.	Tensão ou carga acima dos limites informados, ou contato inadequado no acoplamento.	Meça tensão e corrente do circuito; confirme que a tensão está dentro do limite aplicável e que a carga total não excede 3 A; inspecione o acoplamento.
Entrada de contaminantes ou perda de vedação na conexão.	Conector mal acoplado, vedação danificada ou instalação fora das condições necessárias para o grau de proteção declarado.	Verifique o assentamento, o estado da vedação e o aperto do bloqueio; compare a instalação com as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC154 — PT-BR (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC154 e para que tipo de conexão serve?

É um cabo de conexão IFM de 5 m com conector fêmea M8 angular, codificação A, e 4 contatos. Destina-se a interligar dispositivos compatíveis, desde que a pinagem e os requisitos elétricos sejam conferidos.

O que acompanha o produto?

A ficha informa uma peça por embalagem e descreve o cabo de conexão. Não há acessórios adicionais listados.

Posso usar este cabo com qualquer dispositivo M8?

Não é possível confirmar compatibilidade apenas pelo padrão M8. O dispositivo precisa corresponder ao conector fêmea angular, codificação A, com 4 contatos, e à pinagem e aos limites elétricos aplicáveis.

Este cabo serve para um circuito acima de 50 V AC ou 3 A?

A ficha não indica essa aplicação: informa tensão inferior a 50 V AC e capacidade de carga total de 3 A. Verifique também o limite de tensão DC detalhado na folha de dados quando aplicável.

O equipamento parou de funcionar depois de conectar o cabo; o que verifico antes de trocar?

Confira se o conector está totalmente acoplado e se gênero, codificação, contatos e pinagem correspondem ao dispositivo. Depois, verifique continuidade e alimentação do circuito.

O sinal falha quando a máquina se movimenta; qual pode ser a causa?

Uma causa possível é o cabo estar submetido a curvatura ou torção fora dos limites declarados. Inspecione o trajeto e compare as condições de movimento com as especificações do fabricante.

Quando devo escolher este cabo em vez de outra versão?

Escolha o EVC154 quando a aplicação requerer 5 m de cabo e conector fêmea M8 angular A de 4 contatos. Se o comprimento, gênero, codificação ou número de contatos necessário for diferente, procure uma configuração que corresponda à interface requerida.

É melhor comprar este cabo sozinho ou em kit?

A ficha identifica o EVC154 como uma peça por embalagem e não informa um kit nem acessórios incluídos. Confirme separadamente se a instalação requer outros componentes.

Preciso de ferramenta especial para instalar o conector?

A ficha especifica torque máximo de aperto entre 0,3 e 0,5 Nm para o bloqueio. Use um método de aperto que permita respeitar essa faixa e consulte o datasheet para as instruções de montagem.

Este anúncio informa garantia ou procedência do produto?

A ficha técnica não apresenta dados de garantia. Para informações de procedência comercial, consulte os dados do fornecedor responsáveis pelo anúncio.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8 indicada para distinguir a interface; a compatibilidade depende também de gênero, contatos e pinagem. (Ref.: conexão elétrica — codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos, dependente da instalação e das condições aplicáveis. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

PUR

Material especificado para o cabo de conexão. (Ref.: material do revestimento — PUR)

Raio mínimo de flexão

Menor raio de curvatura indicado para aplicação flexível; a ficha estabelece o mínimo como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total especificado para o cabo na ficha. (Ref.: 3 A)
