Cabo Conector Fêmea M8 Angular ifm EVC153 2m PUR

Pré-visualizar: EVC153 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 4 Pinos 2m PUR

EVC153 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 4 Pinos 2m PUR

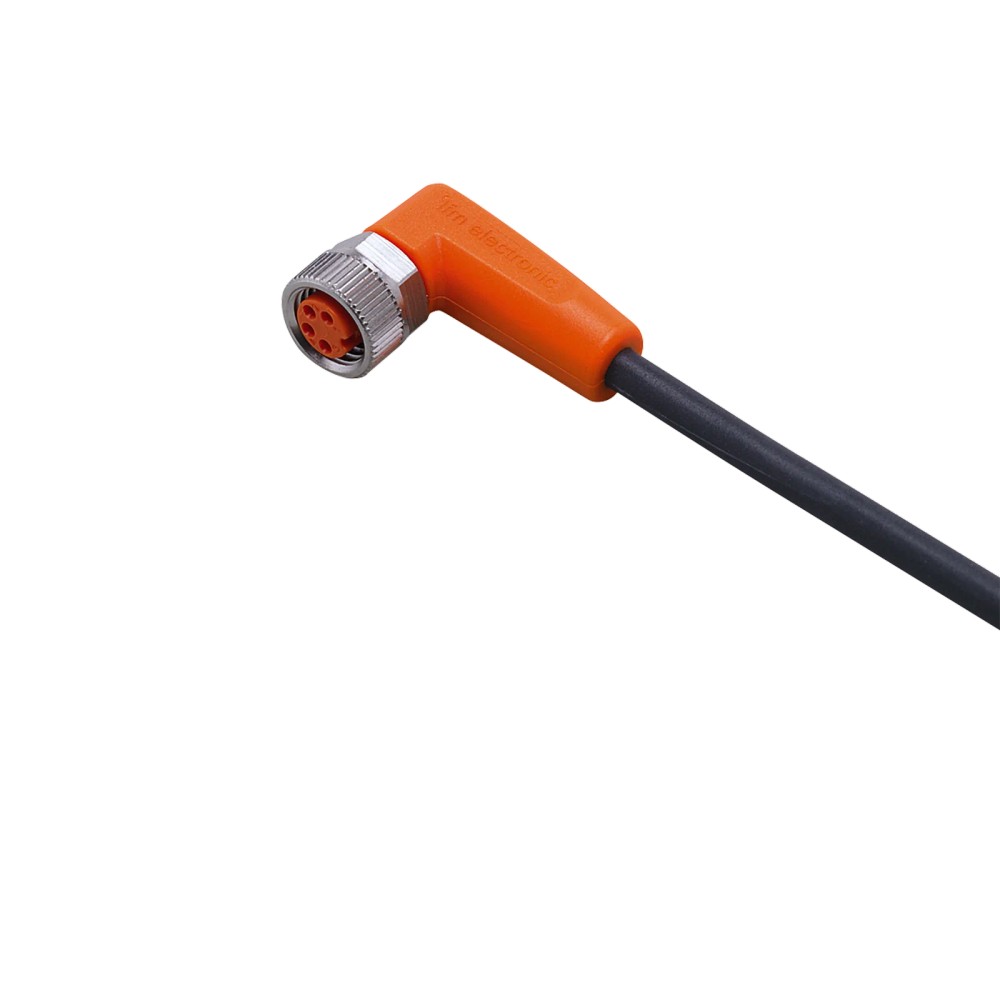

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC153
EAN: 4021179249713
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M8...mais

Fechar menu

Saiba mais sobre: "EVC153 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 4 Pinos 2m PUR"

Destaques do Produto

Tipo de Conector

M8 Angular Fêmea

Número de Pinos

Comprimento do Cabo

2 metros

Material

PUR (Sem Halogênio/Silicone)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão com Conector Fêmea IFM EVC153 - M8 Angular 4 Pinos 2m PUR

O cabo EVC153 da IFM é um conector fêmea M8 angular de 4 pinos com 2 metros de extensão, desenvolvido para aplicações robustas em automação industrial. Fabricado em PUR, o cabo oferece resistência superior contra óleos e agentes químicos, garantindo durabilidade. É uma solução confiável para ambientes exigentes, com contatos banhados a ouro e grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC153
Tipo de Conector	M8 Angular Fêmea
Quantidade de Pinos	4
Comprimento	2 metros
Grau de Proteção	IP65, IP67, IP68, IP69K
Material	PUR
Corrente Máxima	3A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta.
Sistemas de refrigeração e lubrificação.
Aplicações que exigem alta resistência mecânica e resistência a dobras.
Conexão de sensores M8 com 4 pinos.

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 50V AC / 60V DC.
Uso em ambientes onde a temperatura exceda 90°C.
Raio de curvatura inferior a 10x o diâmetro do cabo (37mm).
Ambientes com submersão contínua em fluidos não testados segundo normas IP69K.

APLICAÇÕES E USO

Aplicações industriais e automação em geral.
Máquinas-ferramenta operando com fluidos de corte e refrigerantes.
Sistemas que exigem flexibilidade contínua (mais de 5 milhões de ciclos de curvatura).
Ambientes industriais que demandam higiene e resistência a lavagens frequentes.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão com Conector Fêmea IFM EVC153 - M8 Angular 4 Pinos 2m PUR, verifique estes pontos:

Quando escolher este produto

Ideal para conexões de sensores industriais em ambientes que exigem alta resistência mecânica e exposição a lubrificantes. Indicado se o layout de instalação permitir o uso de conector angular M8.

Quando buscar outra opção

Se a aplicação exigir um comprimento diferente de 2 metros, conexão reta ou se o sinal exceder a capacidade de carga de 3A e 50V AC.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Modelo	EVC153	Identificação técnica do produto
Material do invólucro	TPU	Material de alta resistência mecânica
Material de vedação	FKM	Vedação química superior

Dados Elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limite de tensão
Capacidade de carga total	3 A	Corrente nominal máxima
Contatos	Banhados a ouro	Otimização de condutividade

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Estanqueidade contra fluidos e poeira
Temperatura ambiente	-25...90 °C	Faixa operacional

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais PNP/NPN

• I/O Link (compatível com a codificação A)

Conexões

Elétrica 4 x 0,25 mm²

Processo M8 Angular (codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com presença de fluidos de corte	✓	O material PUR e a vedação FKM oferecem alta resistência química.
Aplicações de robótica flexível	✓	Suporta até 5 milhões de ciclos de curvatura.
Uso em sistemas de alta potência (> 3A)	✗	A capacidade de carga total é limitada a 3A.

INSTALAÇÃO

Como instalar o Cabo de Conexão com Conector Fêmea IFM EVC153 - M8 Angular 4 Pinos 2m PUR

Desligue a fonte de alimentação do sistema para evitar curto-circuito.
Verifique a compatibilidade da codificação A do conector com o dispositivo.
Insira o conector fêmea no dispositivo sensor até alinhar os pinos.
Rosqueie o anel de travamento manualmente para evitar danos.
Utilize uma chave dinamométrica para aplicar torque entre 0,3 e 0,5 Nm.
Certifique-se de que o raio de curvatura do cabo não seja inferior a 37mm.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Falha na transmissão de sinais do sensor.	Torque excessivo na instalação ou movimento cíclico acima da especificação.	Verificar continuidade com multímetro e inspecionar integridade física.
Corrosão aparente nos pinos ou queda de tensão.	Infiltração de contaminantes por vedação incorreta.	Inspecionar vedação FKM e torque do conector.
Ressecamento ou deformação do revestimento do cabo.	Exposição térmica acima de 90°C.	Conferir temperatura do ambiente operacional.
Dificuldade de encaixe ou conexão intermitente.	Desalinhamento do conector angular durante a fixação.	Verificar alinhamento da codificação A e rosca do conector.

DOCUMENTAÇÃO TÉCNICA

Datasheet Oficial EVC153 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVC153?

O cabo EVC153 é um cabo de conexão industrial com conector fêmea M8 angular, projetado para automação e transmissão de sinais em máquinas, possuindo 4 pinos e 2 metros de comprimento.

Quais as principais características técnicas deste cabo?

Sim, ele possui contatos banhados a ouro para melhor condutividade, é livre de silicone e halogênio, e possui grau de proteção IP65/IP67/IP68/IP69K, sendo ideal para ambientes industriais exigentes.

Existe alguma restrição de uso para este cabo?

Este cabo não é indicado para aplicações que excedam 50V AC / 60V DC ou correntes superiores a 3A, pois esses valores excedem as especificações de carga máxima.

Este cabo pode ser usado em ambientes de alta temperatura?

O produto não deve ser utilizado em ambientes com temperaturas que ultrapassem os 90°C (ou 80°C conforme certificação cULus), sob risco de degradação prematura do material PUR.

Como identificar se o cabo está com falha?

O sintoma comum é a interrupção intermitente do sinal do sensor. A causa provável pode ser a fadiga do cabo por flexão excessiva fora das especificações (mínimo de 10x o diâmetro do cabo).

Como diagnosticar um problema no cabo antes de substituí-lo?

Verifique a continuidade dos fios utilizando um multímetro, focando no alinhamento dos pinos no conector angular e na integridade física do revestimento em PUR.

Como escolher entre este cabo M8 e outros modelos de conectores?

Este modelo possui conector M8 angular. Se sua aplicação exige uma conexão em linha reta ou um número de pinos diferente, este modelo não será compatível.

Devo comprar este cabo individualmente ou em kit?

Este é um produto de unidade única, projetado para conexão direta de sensores em blocos de distribuição ou CLPs, dispensando a necessidade de kits complexos.

Quais cuidados tomar ao instalar o conector?

A instalação exige que o torque de aperto seja mantido entre 0,3 e 0,5 Nm para garantir a vedação adequada, evitando o aperto excessivo com ferramentas metálicas abrasivas.

Qual a procedência deste componente?

O EVC153 é um produto original IFM, com procedência garantida através do fornecimento direto e nota fiscal emitida pelo fabricante.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, altamente resistente a óleos, agentes de limpeza e desgaste mecânico (Ref.: Especificação técnica).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: Grau de proteção).

Sem halogênio

Característica que indica que o material não libera gases tóxicos ou corrosivos em caso de combustão, essencial para segurança industrial (Ref.: Característica especial).

Conector M8

Padrão de conexão circular com rosca de 8mm, amplamente utilizado em sensores e atuadores na automação (Ref.: Tipo de conector).

Esforço de torção

Capacidade do cabo de suportar torções (± 180°/m) durante movimentações cíclicas (Ref.: Dados mecânicos).
