Cabo de Conexão Fêmea M8 IFM 10m

Pré-visualizar: EVC152 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 10m PUR IP69K

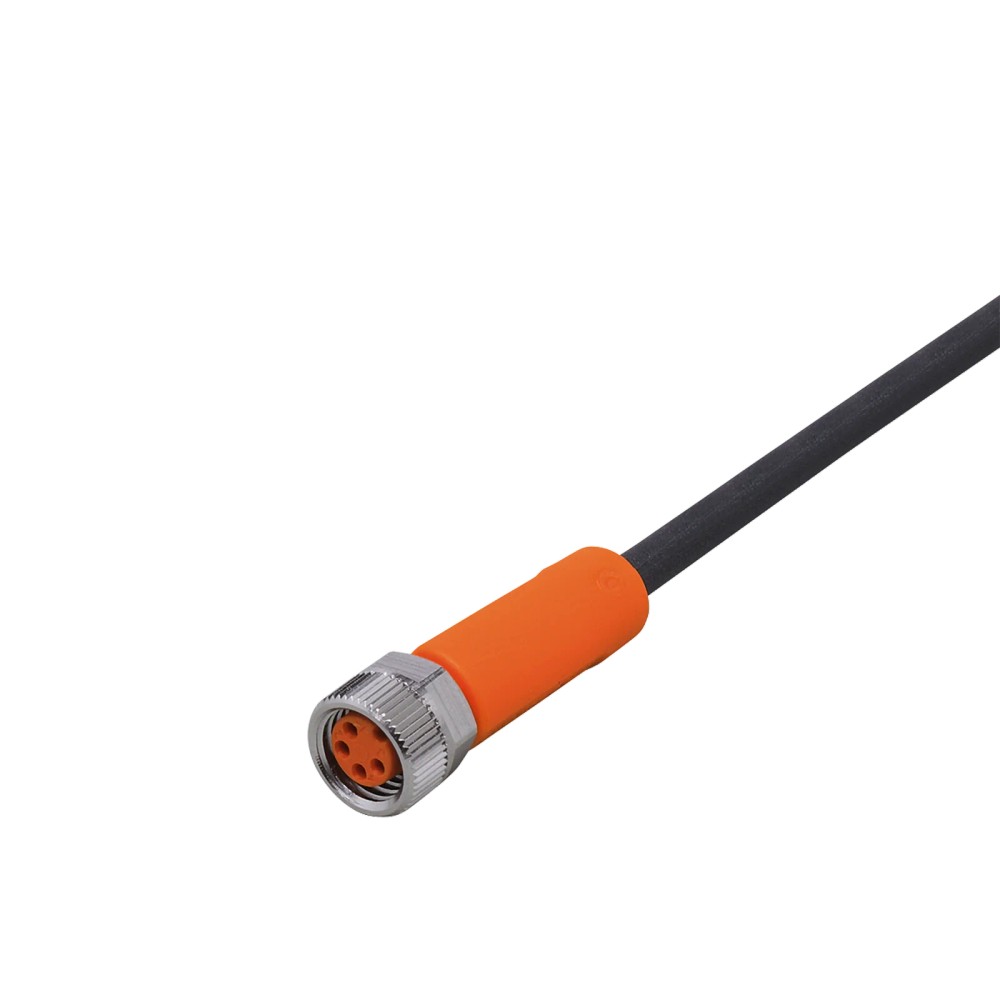

EVC152 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 10m PUR IP69K

Imagem meramente ilustrativa

R$ 271,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC152
EAN: 4021179249706
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVC152 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 10m PUR IP69K"

Destaques do Produto

Conector

Fêmea M8 reto, codificação A, 4 contatos

Comprimento

10 m

Tensão

< 50 V AC / < 60 V DC

Corrente nominal

3 A

Revestimento do cabo

PUR

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC152 IFM — Cabo de conexão fêmea M8 reto, 10 m, PUR, IP69K

O EVC152 é um cabo de conexão de 10 m com conector fêmea M8 reto, destinado a conexões em aplicações industriais e de automação. Possui cabo em PUR, quatro contatos banhados a ouro e proteção declarada IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 50 V AC ou 60 V DC e suporta corrente nominal de 3 A, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Produto	Cabo de conexão com conector fêmea M8 reto
Comprimento do cabo	10 m
Conector	1 x M8 reto, codificação A, 4 contatos
Material do cabo	PUR, preto, Ø 3,7 mm; 4 x 0,25 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	3 A
Proteção declarada	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C (cULus: até 80 °C)
SKU / GTIN	EVC152 / 4021179249706

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em automação industrial que requeiram conector fêmea M8 reto, codificação A e 4 contatos, após confirmação do pinout do dispositivo.
Aplicações compatíveis com os limites elétricos declarados: tensão inferior a 50 V AC ou 60 V DC e corrente nominal de até 3 A.
Instalações que necessitem de cabo de 10 m com revestimento PUR e tolerância declarada a dobras e deslocamentos.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigida for de outro tamanho, gênero, codificação ou número de contatos; o produto informado é M8 fêmea, reto, codificação A, com 4 contatos.
Não utilizar fora dos limites elétricos declarados de tensão e corrente.
Não definir o raio de curvatura como um valor fixo em milímetros: a ficha especifica raio mínimo de 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme descrição do cadastro.
Conexão em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme aplicação declarada no cadastro; verificar a instalação e a compatibilidade química nas condições reais.
Possível uso em sistemas com movimentação do cabo, dentro dos limites informados de raio de curvatura, velocidade, aceleração e torção; validar o ciclo e a montagem no datasheet.
O uso em um dispositivo específico não está confirmado apenas pela conexão M8: verificar codificação, pinagem e limites elétricos do equipamento.

COMO ESCOLHER

Antes de comprar o EVC152 IFM — Cabo de conexão fêmea M8 reto, 10 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC152 quando

A interface requerida for M8 fêmea reto, codificação A, 4 contatos, e o projeto precisar de 10 m de cabo PUR dentro dos limites elétricos declarados.

Verifique antes de conectar

Confirme no equipamento o padrão de conexão e a atribuição dos contatos. A correspondência mecânica M8 não confirma, por si só, compatibilidade elétrica ou de pinagem.

Busque outra configuração quando

A instalação exigir conector diferente de M8 fêmea reto codificação A com 4 contatos, comprimento distinto ou operação além dos limites de tensão, corrente e temperatura informados.

Considere o movimento do cabo

Em instalação flexível, respeite raio de curvatura mínimo de 10 vezes o diâmetro do cabo. A ficha também declara tolerância a dobras e deslocamentos; valide as condições efetivas da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / IFM	Identificação comercial indicada no anúncio e nos dados do produto.
Modelo e SKU	EVC152	Código de identificação do produto.
GTIN	4021179249706	Código global informado no anúncio.
Part number do anúncio	EVC152	Código informado na fonte primária do anúncio.
Part number do catalogDataset	ADOGF040MSS0010H04	Identificação adicional presente no cadastro de catálogo; confirmar a referência aplicável antes de registrar em documentação.
Categoria	Cabo de conexão / tecnologia de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade declarada no cadastro técnico.
Peso	222,5 g	Valor informado no cadastro de catálogo.
Dimensões	10 x 10 x 31 mm	Dimensões informadas no cadastro de catálogo; não representam o comprimento do cabo.

Conexões elétricas
Conector	1 x M8 fêmea, reto, codificação A	Configuração mecânica indicada para o soquete.
Contatos	4, banhados a ouro	Material de contato informado para a conexão.
Corpo do soquete	TPU, laranja	Material e cor declarados para o corpo do conector.
Bloqueio / porca	Latão niquelado	Material do elemento de bloqueio informado.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa declarada para o aperto da conexão.
Vedação	FKM	Material de vedação informado para o conector.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados para o produto.
Corrente nominal / capacidade de carga total	3 A	Valor nominal informado no cadastro técnico.
Classe de proteção elétrica	III	Classe declarada na ficha técnica.
Pinagem detalhada	Não especificada nos dados fornecidos	Verificar a atribuição dos contatos na documentação oficial ou no equipamento conectado.

Cabo
Comprimento	10 m	Comprimento declarado no anúncio.
Material do revestimento	PUR	Material de revestimento do cabo.
Composição	4 x 0,25 mm²; 32 x Ø 0,1 mm por condutor	Construção do cabo informada no cadastro técnico.
Diâmetro externo	Ø 3,7 mm	Diâmetro declarado para o cabo.
Cor	Preto	Cor indicada no cadastro técnico.
Livre de silicone	Sim	Característica declarada no anúncio e no cadastro.
Livre de halogênio	Sim	Característica declarada no anúncio e no cadastro.

Proteção e condições ambientais
Graus de proteção declarados	IP65, IP67, IP68 e IP69K	Classificações listadas para o produto; a proteção efetiva depende da montagem e das condições especificadas pelo fabricante.
Temperatura ambiente	-25 a 90 °C; cULus: até 80 °C	Faixa informada no cadastro técnico, incluindo o limite específico indicado para cULus.
Temperatura ambiente em movimento	-25 a 90 °C; cULus: até 80 °C	Condição móvel declarada no cadastro técnico.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência declarada no cadastro técnico.

Dados mecânicos e movimento
Raio de curvatura em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Aplicar como relação com o diâmetro do cabo; não é um valor fixo em milímetros.
Ciclos de curvatura	> 5 milhões	Valor declarado no cadastro técnico; validar as condições de ensaio no datasheet.
Esforço de torção	± 180 °/m	Limite informado no cadastro técnico.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Valor condicionado às condições de deslocamento e aceleração indicadas.
Tolerância a dobras e deslocamentos	Sim	Característica declarada para o cabo; não substitui a observância dos limites de movimento e curvatura.

Materiais e conformidade
Material do invólucro	TPU	Material declarado para o invólucro do conector.
Material da porca	Latão niquelado	Material informado para a porca/bloqueio.
Material da vedação	FKM	Material de vedação declarado.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.
NCM	8544.42.00	Classificação informada no cadastro do produto.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação; não é possível confirmar compatibilidade com um protocolo específico.

• Conector descrito: M8 fêmea, reto, codificação A, 4 contatos. Confirme a pinagem no dispositivo correspondente.

Conexões

Elétrica Cabo de 10 m, PUR, preto, Ø 3,7 mm, 4 x 0,25 mm²; tensão de operação < 50 V AC / < 60 V DC; corrente nominal de 3 A. Soquete M8 reto, codificação A, com 4 contatos dourados. A ficha não especifica a atribuição elétrica individual dos pinos.

Processo Não há conexão de processo informada. Trata-se de um cabo de conexão elétrica com conector M8; a compatibilidade mecânica deve ser confirmada no equipamento de destino.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M8 compatível, codificação A e 4 contatos, e pinagem verificada	✓	A configuração do conector fêmea reto corresponde a esses requisitos mecânicos; a compatibilidade elétrica depende também da pinagem e dos limites do circuito.
Circuito dentro de < 50 V AC ou < 60 V DC e corrente nominal de até 3 A	✓	Esses são os limites elétricos declarados para o produto.
Conexão que exige outro gênero, codificação, número de contatos ou formato de conector	✗	O produto é descrito como M8 fêmea reto, codificação A, com 4 contatos.
Aplicação com protocolo de comunicação cuja compatibilidade não foi especificada	✗	A ficha não declara protocolo nem validação de comunicação; a compatibilidade não pode ser confirmada apenas pelo conector.
Aplicação com temperatura ambiente acima de 90 °C, ou acima de 80 °C em condição cULus	✗	A ficha informa temperatura ambiente de -25 a 90 °C e, para cULus, até 80 °C.

INSTALAÇÃO

Como instalar o EVC152 IFM — Cabo de conexão fêmea M8 reto, 10 m, PUR, IP69K

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que o receptáculo do equipamento é compatível com M8 fêmea, reto, codificação A e 4 contatos.
Verifique a atribuição dos contatos e os limites de tensão e corrente no equipamento e na documentação aplicável.
Alinhe o conector sem forçar a rosca e aperte dentro da faixa máxima declarada de 0,3 a 0,5 Nm.
Instale o cabo sem exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo em aplicação flexível.
Inspecione o assentamento da conexão e a vedação; para manter a proteção declarada, siga as condições de montagem do fabricante.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona após a instalação.	Pinagem incompatível, contato sem conexão ou circuito fora dos limites elétricos; a ficha do cabo não especifica a atribuição individual dos contatos.	Desenergize o circuito, confira a pinagem do equipamento e do cabo na documentação oficial e verifique continuidade e tensão com instrumentos apropriados.
Conexão intermitente durante movimento do cabo.	Curvatura abaixo do mínimo declarado, torção ou deslocamento fora das condições de uso.	Inspecione o percurso e compare o raio de curvatura com o mínimo de 10 vezes o diâmetro do cabo; confira também as condições de movimento declaradas.
Umidade ou contaminantes aparecem na conexão.	Conector mal acoplado, vedação danificada ou montagem fora das condições necessárias para alcançar a proteção declarada.	Inspecione a vedação, o assentamento e o estado do conector; compare a montagem com as instruções do fabricante antes de substituir o cabo.
A conexão não acopla ou o aperto parece irregular.	Receptáculo com tamanho, gênero, codificação ou alinhamento incompatível, ou aperto forçado.	Confirme que o receptáculo é M8 compatível com codificação A e alinhe as partes sem forçar; use o torque máximo declarado como referência.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC152 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC152 e para que serve?

É um cabo de conexão IFM com conector fêmea M8 reto, destinado a conexões elétricas em aplicações industriais e de automação. A ficha informa 10 m de comprimento e 4 contatos.

Com quais conectores e limites elétricos ele é compatível?

O conector informado é M8 fêmea reto, codificação A, com 4 contatos. A tensão de operação é inferior a 50 V AC ou 60 V DC e a corrente nominal é 3 A; confirme a pinagem do equipamento.

O que acompanha o produto?

O cadastro informa uma peça por embalagem: o cabo de conexão. Não há acessórios adicionais listados.

Ele serve em conexão M8 de outra codificação ou com outro número de contatos?

A ficha descreve este modelo como M8 reto, codificação A, com 4 contatos. Não é possível afirmar compatibilidade com outra codificação ou quantidade de contatos.

Posso usar este cabo em uma aplicação acima dos limites de tensão ou corrente?

Não se deve exceder os limites declarados: < 50 V AC, < 60 V DC e corrente nominal de 3 A. Para outro regime, selecione uma especificação adequada ao circuito.

O equipamento não funciona depois que conectei o cabo; o que verifico antes de trocar?

Confira primeiro a pinagem do dispositivo, a correspondência dos contatos, a tensão do circuito e a continuidade do cabo. O conector M8 compatível mecanicamente não garante, por si só, compatibilidade elétrica.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é curvatura ou torção fora das condições declaradas, ou dano no cabo. Inspecione o percurso e verifique o raio mínimo de 10 vezes o diâmetro do cabo antes de substituir a peça.

Devo comprar este cabo ou procurar uma versão com outro conector?

Escolha o EVC152 se o equipamento exigir M8 fêmea reto, codificação A, 4 contatos e 10 m de cabo. Se a interface requerida for diferente, procure uma configuração correspondente e confirme a pinagem.

Como faço a instalação sem danificar o conector ou o cabo?

Alinhe o conector antes de rosquear, não force o acoplamento e respeite o torque máximo de 0,3 a 0,5 Nm. Em aplicação flexível, mantenha o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.

Há um diagrama de pinagem disponível nos dados do produto?

Os dados fornecidos não incluem um diagrama de pinagem separado. Consulte o datasheet oficial e a documentação do equipamento conectado para confirmar a atribuição dos contatos.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8 indicada para este produto; deve corresponder à conexão do equipamento. (Ref.: conector M8 reto, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de água e partículas, condicionada à montagem e às condições especificadas pelo fabricante. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de curvatura

Raio mínimo permitido para a curvatura do cabo em aplicação flexível, expresso em relação ao diâmetro do próprio cabo. (Ref.: mínimo de 10 x o diâmetro do cabo)

Corrente nominal

Corrente de referência declarada para a conexão; deve ser considerada junto aos limites do circuito e da aplicação. (Ref.: 3 A)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo PUR)
