Cabo de Conexão Fêmea M8 IFM EVC151

Pré-visualizar: EVC151 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 5m PUR IP69K

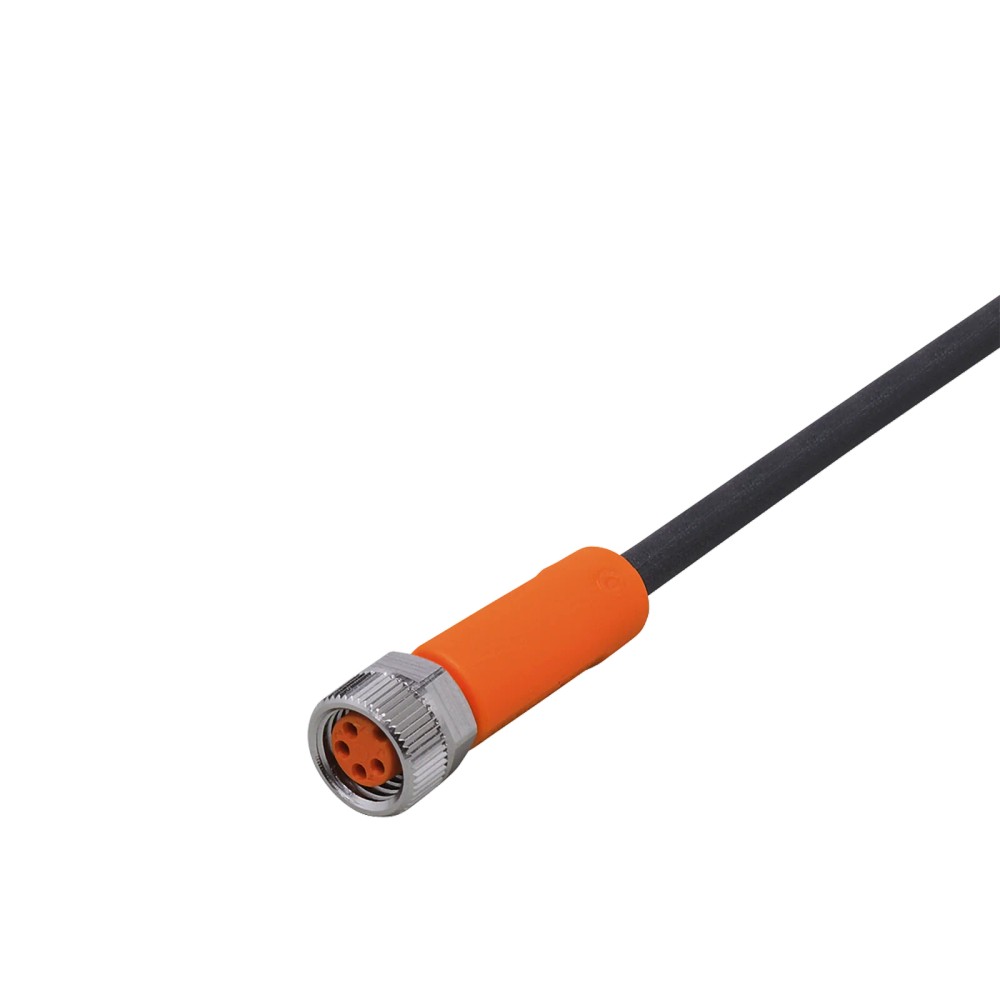

EVC151 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 221,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC151
EAN: 4021179249690
NCM do produto: 85444200

Destaques do Produto Tipo de conector...mais

Fechar menu

Saiba mais sobre: "EVC151 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 5m PUR IP69K"

Destaques do Produto

Tipo de conector

Fêmea M8 reto, codificação A

Comprimento

5 m

Contatos

4, banhados a ouro

Revestimento do cabo

PUR, preto, sem silicone e sem halogênio

Tensão

< 50 V AC; < 60 V DC conforme dados do catálogo

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão fêmea M8 reto IFM EVC151, 5 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC151 é um cabo de conexão com conector fêmea M8 reto, destinado à ligação de componentes em sistemas de automação industrial. Possui 5 m de comprimento, quatro contatos banhados a ouro e revestimento de PUR. A ficha informa proteção IP65, IP67, IP68 e IP69K e tensão de operação inferior a 50 V AC; consulte o datasheet para as condições específicas de uso.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC151
Conector	M8 fêmea, reto, codificação A
Número de contatos	4
Comprimento do cabo	5 m
Material do cabo	PUR
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 50 V AC; < 60 V DC conforme dados do catálogo
Corrente por contato	3 A
Faixa de temperatura de operação	-25...90 °C
Diâmetro externo do cabo	3,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface compatível com M8 fêmea, reto, codificação A e quatro contatos, desde que os requisitos elétricos e de pinagem do sistema também correspondam.
Aplicações industriais e de automação; a ficha cita máquinas-ferramenta e uso com refrigerantes e lubrificantes.
Instalações que necessitem de cabo de 5 m e atendam aos limites elétricos e ambientais especificados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que o dispositivo a conectar possui contraparte mecanicamente compatível com M8, codificação A, e pinagem correspondente.
Não use acima dos limites informados: tensão inferior a 50 V AC e inferior a 60 V DC nos dados do catálogo, ou corrente de 3 A por contato.
Não presuma que os graus IP asseguram proteção em qualquer condição: confirme as condições de montagem e exposição aplicáveis no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pelo catálogo: conexão em automação industrial e máquinas-ferramenta; a ficha também cita uso com refrigerantes e lubrificantes. A adequação depende da compatibilidade da contraparte, da pinagem e das condições de operação.
Possibilidade de uso em instalações industriais que requerem cabo de conexão de 5 m e conector M8 fêmea reto codificado A; confirmar os requisitos do dispositivo e a exposição ambiental no datasheet.
Para instalações com movimento do cabo, observar os dados catalogados de velocidade, aceleração, ciclos de curvatura e torção, além do raio mínimo indicado. Esses limites dependem das condições especificadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de conexão fêmea M8 reto IFM EVC151, 5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Quando escolher o EVC151

Escolha-o quando a instalação exigir cabo de 5 m com conector fêmea M8 reto, codificação A, quatro contatos e os limites elétricos, de temperatura e de proteção declarados forem compatíveis com o sistema.

Quando avaliar outra configuração

Busque outra configuração se o equipamento exigir conector de outro tamanho, gênero, codificação, número de contatos ou comprimento. A ficha deste modelo não especifica essas variantes; confirme a interface e a pinagem do equipamento antes da compra.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Fabricante	ifm / ifm electronic	Identificação do fabricante conforme dados do anúncio e catálogo.
Modelo	EVC151	Código do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações descritas no catálogo; validar condições específicas de exposição no datasheet.

Conexão elétrica
Tipo de conector	M8, fêmea, reto	Configuração física especificada.
Codificação	A	Codificação indicada para o conector; confirmar a contraparte correspondente.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos informados no catálogo.
Tensão de operação AC	< 50 V AC	Limite indicado nos dados básicos do anúncio.
Tensão de operação DC	< 60 V DC	Valor apresentado nos dados do catálogo; verificar a documentação do fabricante para condições de aplicação.
Corrente por contato	3 A	Valor indicado no catálogo; não exceder por contato.
Categoria de isolação	III	Classificação informada nos dados do catálogo.

Cabo e materiais
Comprimento	5 m	Comprimento nominal do cabo.
Revestimento do cabo	PUR	Material indicado nos dados básicos do anúncio.
Cor do cabo	Preto	Cor descrita nas especificações do cabo no catálogo.
Diâmetro do cabo	3,7 mm	Diâmetro externo informado no catálogo.
Condutores	4 x 0,25 mm² (32 x Ø 0,1 mm)	Construção descrita nas especificações do cabo.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Material do corpo do conector	TPU, laranja	Material e cor indicados na especificação do conector.
Material da porca de bloqueio	Latão, niquelado	Material indicado no catálogo.
Material da vedação	FKM	Material indicado no catálogo.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção efetiva depende da montagem e das condições especificadas pelo fabricante.
Temperatura de operação	-25...90 °C	Faixa de operação informada no catálogo.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento informada no catálogo.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento no catálogo.

Dados mecânicos e de movimento
Torque de aperto	0,3...0,5 Nm	Faixa de torque informada para o aperto da conexão.
Raio mínimo de curvatura	10 x diâmetro do cabo	Recomendação de raio mínimo; com diâmetro de 3,7 mm, consultar o datasheet para aplicação e interpretação do valor.
Velocidade máxima de movimento	3,3 m/s	Valor indicado para deslocamento horizontal de 5 m, sob aceleração máxima de 5 m/s².
Ciclos de curvatura	> 5 milhões	Valor de flexibilidade informado no catálogo; condições de ensaio e montagem devem ser consultadas no datasheet.
Esforço de torção	±180 °/m	Valor informado nas especificações de flexibilidade.
Dimensões informadas	10 x 10 x 31 mm	Dimensões catalogadas; consulte o desenho dimensional para identificar as referências de medição.
Peso	117,3 g	Peso informado no catálogo.

Montagem e fornecimento
Quantidade por embalagem	1 peça	Quantidade indicada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade deve ser verificada pela interface física, pela pinagem e pelos requisitos elétricos dos dispositivos.

Conexões

Elétrica Cabo com conector fêmea M8 reto, codificação A e 4 contatos. Tensão declarada: < 50 V AC; dados do catálogo também informam < 60 V DC. Corrente máxima indicada: 3 A por contato. Confirmar pinagem e requisitos do dispositivo conectado.

Processo Não aplicável: trata-se de cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com contraparte M8 macho, codificação A, quatro contatos e pinagem compatível	✓	A compatibilidade mecânica depende da contraparte M8 e da codificação; a compatibilidade elétrica exige também pinagem e limites correspondentes.
Circuito dentro dos limites elétricos informados para o cabo	✓	A ficha informa < 50 V AC, < 60 V DC nos dados do catálogo e 3 A por contato; confirme os valores aplicáveis no datasheet.
Dispositivo que requer conector de outro tamanho, gênero ou codificação	✗	A configuração especificada é fêmea M8 reta, codificação A; a compatibilidade mecânica não está indicada para outras interfaces.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo. O cabo não deve ser considerado compatível com um protocolo apenas pela presença do conector M8; verifique pinagem e especificações dos equipamentos.

INSTALAÇÃO

Como instalar o Cabo de conexão fêmea M8 reto IFM EVC151, 5 m, PUR, IP65/IP67/IP68/IP69K

Confirme que a contraparte é mecanicamente compatível: M8, codificação A e conexão correspondente ao conector fêmea.
Verifique a pinagem e os requisitos elétricos do dispositivo antes de energizar; não deduza a atribuição dos contatos apenas pelo formato do conector.
Planeje o percurso do cabo de 5 m evitando tração, esmagamento e contato com superfícies fora da faixa de temperatura especificada.
Ao instalar em movimento, respeite os dados de flexibilidade e o raio mínimo de curvatura indicado pelo fabricante.
Acople e aperte a conexão dentro da faixa de torque especificada de 0,3...0,5 Nm.
Após a montagem, confira o assentamento da conexão e a integridade do cabo; valide a proteção necessária conforme as condições reais de uso e o datasheet.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não transmite sinal.	Possível incompatibilidade de pinagem, mau acoplamento ou interrupção em um condutor.	Desenergize o circuito, confira a pinagem no datasheet dos dispositivos, inspecione o acoplamento e teste a continuidade dos condutores com instrumento apropriado.
A conexão apresenta aquecimento ou interrupção durante a operação.	Possível corrente acima de 3 A por contato, conexão frouxa ou contato elétrico inadequado.	Meça a corrente por contato nas condições de operação, confirme o aperto dentro da faixa especificada e inspecione os contatos e a contraparte.
Há entrada de umidade ou falha após lavagem ou exposição a líquidos.	Possível montagem incorreta, vedação danificada ou condição de exposição não coberta pela classificação aplicável.	Inspecione a vedação e o assentamento da conexão; compare o método de montagem e a exposição real com as condições do datasheet.
O sinal falha quando o cabo se move ou é flexionado.	Possível curvatura inferior ao mínimo indicado, torção ou dano mecânico no cabo.	Inspecione o percurso e o estado do revestimento, confira o raio de curvatura e os limites de movimento informados pelo fabricante; teste a continuidade durante movimentação controlada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC151 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC151 e para que serve?

É um cabo de conexão com conector fêmea M8, destinado à ligação de componentes em aplicações industriais e de automação. O catálogo cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Quais são as características da conexão e do cabo?

O modelo tem conector M8 fêmea reto, codificação A, quatro contatos e cabo de 5 m com revestimento PUR. A pinagem deve ser confirmada com a documentação dos dispositivos conectados.

O produto é compatível com qualquer conector M8?

Não é possível afirmar compatibilidade com qualquer M8: o EVC151 é especificado como fêmea, reto e codificado A, com quatro contatos. Verifique também a contraparte, a pinagem e os requisitos elétricos.

O EVC151 serve para circuitos acima de 50 V AC ou 60 V DC?

A ficha informa tensão de operação inferior a 50 V AC e os dados do catálogo indicam inferior a 60 V DC. Não selecione o cabo para valores acima desses limites informados.

Este cabo pode ser usado como cabo de alimentação de motor?

A ficha não o identifica como cabo para motor nem declara compatibilidade com uma aplicação específica de acionamento. Confirme tensão, corrente, pinagem e requisitos do motor e do equipamento antes de selecionar.

Ele é adequado para qualquer refrigerante ou lubrificante?

O catálogo cita aplicações com refrigerantes e lubrificantes, mas não especifica compatibilidade química para cada fluido. Para um fluido específico, valide as condições e os materiais no datasheet ou com o fabricante.

O que verificar se o equipamento não funcionar depois da conexão?

Verifique primeiro o acoplamento, a continuidade do cabo e a correspondência entre a pinagem do EVC151 e a do dispositivo. Não presuma que conectores com o mesmo tamanho tenham atribuição de contatos igual.

O que pode causar falhas intermitentes quando o cabo se movimenta?

Curvatura excessiva, torção ou dano no cabo podem causar falhas intermitentes. Inspecione o percurso e compare o movimento com os limites de flexibilidade indicados pelo fabricante.

Preciso comprar um conjunto ou há acessórios incluídos?

A ficha identifica o produto como um cabo de conexão e não lista acessórios inclusos; por isso, acessórios não são informados. Confirme se a contraparte necessária já está disponível na instalação.

Qual cuidado devo tomar ao apertar o conector?

A ficha indica torque de aperto de 0,3...0,5 Nm. Confirme o assentamento da conexão e evite exceder a faixa especificada.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8; deve corresponder à codificação da contraparte e à pinagem do sistema. (Ref.: conector M8, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de sólidos ou líquidos, conforme condições aplicáveis de montagem e uso. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Corrente por contato

Corrente indicada para cada contato individual do conector; não deve ser confundida com a corrente total do conjunto. (Ref.: 3 A por contato)

Raio mínimo de curvatura

Limite de curvatura indicado em relação ao diâmetro do cabo para orientar a instalação. (Ref.: mínimo de 10 x diâmetro do cabo)
