Cabo Conector Fêmea M8 IFM EVC150

Pré-visualizar: EVC150 IFM - Cabo Conector Fêmea M8 Automação Industrial 4 Pinos 2m PUR

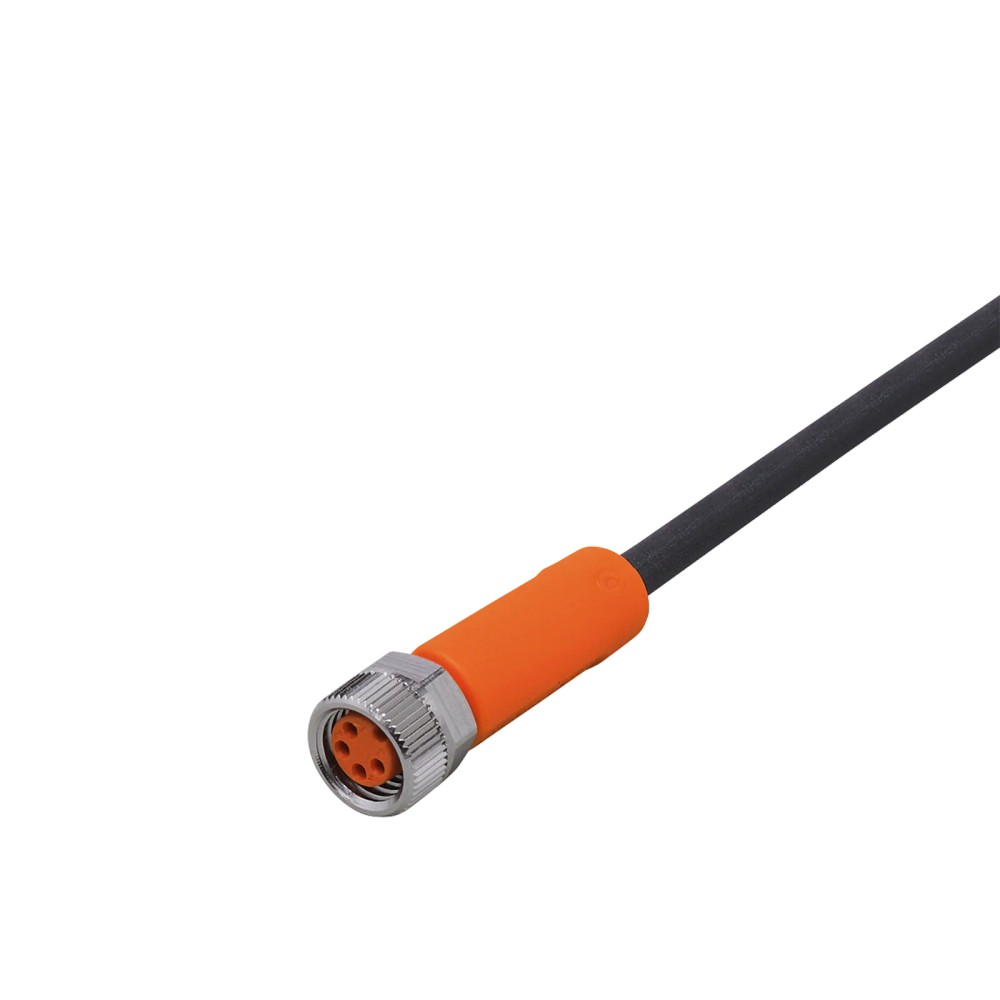

EVC150 IFM - Cabo Conector Fêmea M8 Automação Industrial 4 Pinos 2m PUR

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC150
EAN: 4021179249683
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVC150 IFM - Cabo Conector Fêmea M8 Automação Industrial 4 Pinos 2m PUR"

Destaques do Produto

Conector

Fêmea M8 reto, codificação A, 4 pinos

Comprimento

2 m

Revestimento

PUR, sem silicone e sem halogênio

Tensão de operação

< 50 V AC / < 60 V DC

Carga total

3 A

Proteção

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC150, conector fêmea M8 reto de 4 pinos, 2 m, PUR

O IFM EVC150 é um cabo de conexão com conector fêmea M8 reto de 4 pinos, destinado a interligar componentes em instalações industriais. Possui cabo de 2 m com revestimento PUR e contatos banhados a ouro. A ficha informa proteção IP 65, IP 67, IP 68 e IP 69K, além de tensão de operação inferior a 50 V AC e inferior a 60 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC150
Tipo de conexão	Conector fêmea M8 reto, codificação A, 4 pinos
Comprimento do cabo	2 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção informado	IP 65, IP 67, IP 68 e IP 69K
Contatos	4 contatos banhados a ouro
Temperatura ambiente	-25...90 °C; cULus: até 80 °C
Diâmetro do cabo	3,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de componentes com interface compatível com conector M8 fêmea reto, codificação A, de 4 pinos.
Instalações industriais e automação, incluindo aplicações em máquinas-ferramentas; o catálogo também informa uso em aplicações com refrigerantes e lubrificantes.
Aplicações que atendam aos limites elétricos, ambientais e mecânicos indicados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar para operação acima dos limites informados: < 50 V AC, < 60 V DC e capacidade de carga total de 3 A.
Não selecionar quando a instalação exigir conector macho no lado do cabo; o EVC150 tem conector fêmea.
Não selecionar para uma conexão que exija outra geometria, codificação ou quantidade de pinos sem confirmar previamente a compatibilidade da interface.

APLICAÇÕES E USO

Uso industrial e em sistemas de automação, conforme aplicação indicada no catálogo.
Conexão em máquinas-ferramentas; a ficha também cita aplicações com refrigerantes e lubrificantes.
Em aplicações móveis, observe a faixa de temperatura móvel, o raio mínimo de flexão e as condições de velocidade e aceleração especificadas pelo fabricante.
A adequação a um equipamento específico depende da correspondência mecânica M8, codificação A, 4 pinos e da atribuição elétrica; não há modelos de dispositivos ou protocolos específicos listados.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC150, conector fêmea M8 reto de 4 pinos, 2 m, PUR, verifique estes pontos:

Quando escolher o EVC150

Escolha este cabo quando a conexão requerida for M8 fêmea reto, codificação A, com 4 pinos, e o comprimento de 2 m atender ao percurso. Confirme que tensão, carga e condições ambientais estão dentro dos dados do fabricante.

Quando buscar outra configuração

Procure outra versão se a instalação exigir comprimento diferente, conector macho, outra codificação ou número de pinos, ou limites elétricos superiores aos informados para este cabo. A ficha não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / IFM	Marca indicada para o produto.
Modelo e SKU	EVC150	Código do produto no anúncio e na ficha.
GTIN	4021179249683	Identificador comercial informado.
Part number do anúncio	EVC150	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	ADOGF040MSS0002H04	Código informado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão; cabos e conectores industriais	Classificação do produto.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Cenários de uso informados na ficha.

Dados elétricos
Tensão de operação AC	< 50 V AC	Limite de operação informado.
Tensão de operação DC	< 60 V DC	Limite de operação informado no catálogo.
Capacidade de carga total	3 A	Capacidade total indicada; não exceder.
Classe de proteção	III	Classificação elétrica informada na ficha.

Conexões e cabeamento
Conexão do soquete	1 x M8, reto; codificação A	Configuração mecânica do conector fêmea.
Quantidade de contatos	4	Número de contatos do conector.
Material dos contatos	Dourado / banhados a ouro	Acabamento informado para os contatos.
Cabo	2 m, PUR, preto, Ø 3,7 mm	Construção e comprimento do cabo.
Condutores	4 x 0,25 mm² (32 x Ø 0,1 mm)	Constituição indicada para os condutores.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor indicada na ficha; confirme a atribuição elétrica no documento do fabricante.
Material do invólucro do conector	TPU, laranja	Material e cor indicados para o corpo do conector.
Material do bloqueio/porca	Latão, niquelado	Material indicado para o elemento de bloqueio.
Torque máximo de aperto	0,3...0,5 Nm	Faixa de torque informada para o conector.
Material da vedação	FKM	Material da vedação do conector.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classes de proteção listadas na ficha; a adequação depende da instalação e das condições de uso.
Temperatura ambiente	-25...90 °C	Faixa ambiente informada.
Limite cULus de temperatura ambiente	Até 80 °C	A ficha apresenta esse limite específico para cULus.
Temperatura ambiente em movimento	-25...90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada na ficha.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada para o cabo.

Dados mecânicos e de movimento
Material do cabo	PUR	Material do revestimento do cabo.
Material do invólucro	TPU	Material informado para o corpo do conector.
Tolerâncias para dobras e deslocamentos	Sim	Característica de uso móvel declarada na ficha.
Ciclos de curvatura	> 5 Mio.	Valor indicado para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro externo de 3,7 mm.
Esforço de torção	± 180 °/m	Valor de torção informado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada ao valor máximo de velocidade.
Dimensões	10 x 10 x 31 mm	Dimensões listadas no catálogo; consulte o desenho dimensional para referência geométrica.
Peso	56,5 g	Peso informado no catálogo.

COMPATIBILIDADE

Comunicação

• Cabo de conexão passivo; não há protocolo de comunicação especificado na ficha.

• Compatibilidade de interface indicada para conexão M8 fêmea reta, codificação A, de 4 pinos; a ficha não identifica modelos de dispositivos específicos.

Conexões

Elétrica Um conector fêmea M8 reto, codificação A, com 4 contatos dourados. Cabo de 2 m, 4 x 0,25 mm²; tensão de operação < 50 V AC / < 60 V DC e capacidade de carga total de 3 A. Verifique a atribuição de pinos e sinais do equipamento conectado antes da ligação.

Processo Não possui conexão de processo; trata-se de um cabo elétrico de conexão com conector M8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M8 macho, codificação A, de 4 pinos e atribuição elétrica correspondente	✓	A interface mecânica do cabo é M8 fêmea, codificação A, de 4 pinos. A compatibilidade elétrica depende também da atribuição dos pinos do equipamento.
Instalação que exige conector fêmea M8 reto, codificação A, de 4 pinos e cabo de 2 m	✓	Essas características correspondem à configuração informada para o EVC150.
Circuito com tensão de operação acima de 50 V AC ou 60 V DC	✗	A tensão indicada é inferior a 50 V AC e inferior a 60 V DC.
Aplicação cuja carga total excede 3 A	✗	A capacidade de carga total informada é 3 A.
Equipamento com conector M8 de outra codificação ou quantidade de pinos	✗	A compatibilidade mecânica não está estabelecida para outra codificação ou número de pinos; confirme a interface antes de selecionar.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC150, conector fêmea M8 reto de 4 pinos, 2 m, PUR

Desenergize o circuito e confirme que a tensão e a carga previstas respeitam os limites do cabo.
Verifique se o equipamento possui conexão compatível com M8 macho, codificação A, de 4 pinos; confirme também a atribuição elétrica no datasheet do equipamento.
Inspecione o conector, a vedação e o cabo antes da instalação; não use o conjunto se houver dano visível.
Posicione o conector sem forçar o alinhamento e aperte dentro do torque informado de 0,3...0,5 Nm.
Disponha o cabo sem exceder as condições de movimentação especificadas; em aplicação flexível, respeite o raio mínimo indicado pelo fabricante.
Após conectar, confira a fixação, a continuidade e a correspondência dos sinais antes de energizar o circuito.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não recebe sinal ou alimentação.	Conector não totalmente acoplado, atribuição de pinos incompatível ou circuito fora dos limites elétricos do cabo.	Desenergize o circuito, confirme a conexão M8 e a codificação, compare a atribuição dos 4 pinos com a documentação do equipamento e verifique tensão e carga.
Intermitência durante o movimento do cabo.	Raio de flexão ou condições de movimento fora dos valores especificados, ou dano no cabo/condutores.	Inspecione o percurso e o revestimento; confira o raio de flexão e, quando aplicável, as condições de velocidade e aceleração previstas na ficha.
Umidade ou contaminação observada na conexão.	Acoplamento incompleto, vedação danificada ou instalação em condição que não corresponde à proteção requerida.	Desenergize e inspecione a vedação FKM, o estado das superfícies e o assentamento do conector; confirme as condições de instalação antes de atribuir a falha ao cabo.
A conexão não encaixa ou não trava corretamente.	Interface diferente da configuração do produto, como conector, codificação ou quantidade de pinos incompatível.	Confira se a conexão requerida é M8 fêmea reta, codificação A, de 4 pinos, e verifique se o conector do equipamento corresponde mecanicamente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC150 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC150 e o que vem com ele?

É um cabo de conexão com conector fêmea M8 reto de 4 pinos e cabo de 2 m. A ficha descreve uma unidade do produto e não lista acessórios adicionais.

Com que tipo de conexão o EVC150 pode ser usado?

A interface do cabo é M8 fêmea reta, codificação A, de 4 pinos. A conexão mecânica não confirma por si só a compatibilidade elétrica; confira a atribuição de pinos do equipamento.

Posso usar este cabo em um circuito acima de 50 V AC ou 60 V DC?

Não, esses valores excedem os limites informados para o EVC150: < 50 V AC e < 60 V DC. Selecione um cabo especificado para a tensão do circuito.

Este cabo serve para conectar diretamente um equipamento que também tenha conector fêmea?

A ficha informa que o EVC150 possui conector fêmea M8. Portanto, não corresponde a uma conexão que exija conector macho no lado do cabo; confirme a configuração requerida pelo equipamento.

O equipamento parou de funcionar depois que conectei o cabo; o que verifico antes de trocar?

Verifique se o conector está completamente acoplado, se a codificação e a atribuição dos pinos correspondem ao equipamento e se tensão e carga estão dentro dos limites. Inspecione também o cabo e a vedação quanto a danos.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é o cabo estar submetido a condições de flexão ou movimento fora das especificações, ou apresentar dano. Inspecione o percurso e compare o raio, a velocidade e a aceleração com os valores da ficha.

Devo comprar este cabo ou uma versão com outro comprimento?

O EVC150 tem 2 m. Escolha-o se esse comprimento e a interface M8 fêmea, codificação A, de 4 pinos atenderem à instalação; para outro comprimento, procure uma versão cuja ficha confirme a medida e a conexão necessárias.

É melhor comprar o EVC150 ou um cabo com outra quantidade de pinos?

O EVC150 tem 4 pinos. Se o equipamento exigir outra quantidade ou outra codificação, confirme uma versão correspondente antes da compra, pois a compatibilidade não está estabelecida para essas interfaces.

Qual torque devo aplicar ao apertar o conector?

A ficha informa torque máximo de aperto de 0,3...0,5 Nm. Evite forçar o conector e confira o procedimento de montagem no datasheet.

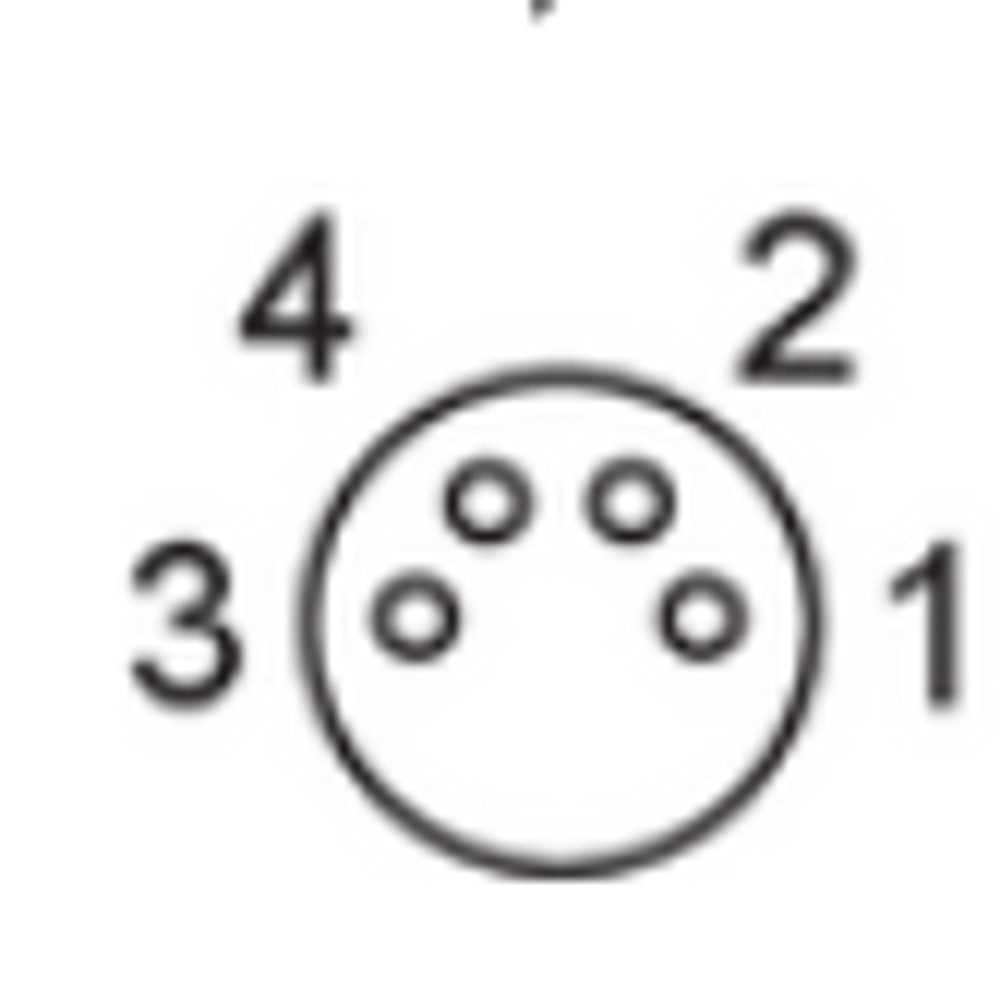

Como consultar a pinagem dos fios por cor?

A ficha lista BK = preto, BN = marrom, BU = azul e WH = branco, mas não fornece aqui a atribuição de cada pino a um sinal. Consulte a folha de dados do fabricante e a documentação do equipamento antes de ligar.

GLOSSÁRIO TÉCNICO

Designação do formato de conexão circular usado neste cabo; a ficha especifica conector reto.

Codificação A

Identificação da configuração de codificação do conector indicada pelo fabricante; deve corresponder à interface do equipamento.

PUR

Material indicado para o revestimento do cabo.

Grau de proteção IP

Classificação de proteção declarada para o produto, sujeita às condições corretas de montagem e uso.

Raio mínimo de flexão

Limite geométrico indicado para a flexão do cabo em aplicação flexível; não deve ser interpretado como raio de curvatura do conector.
