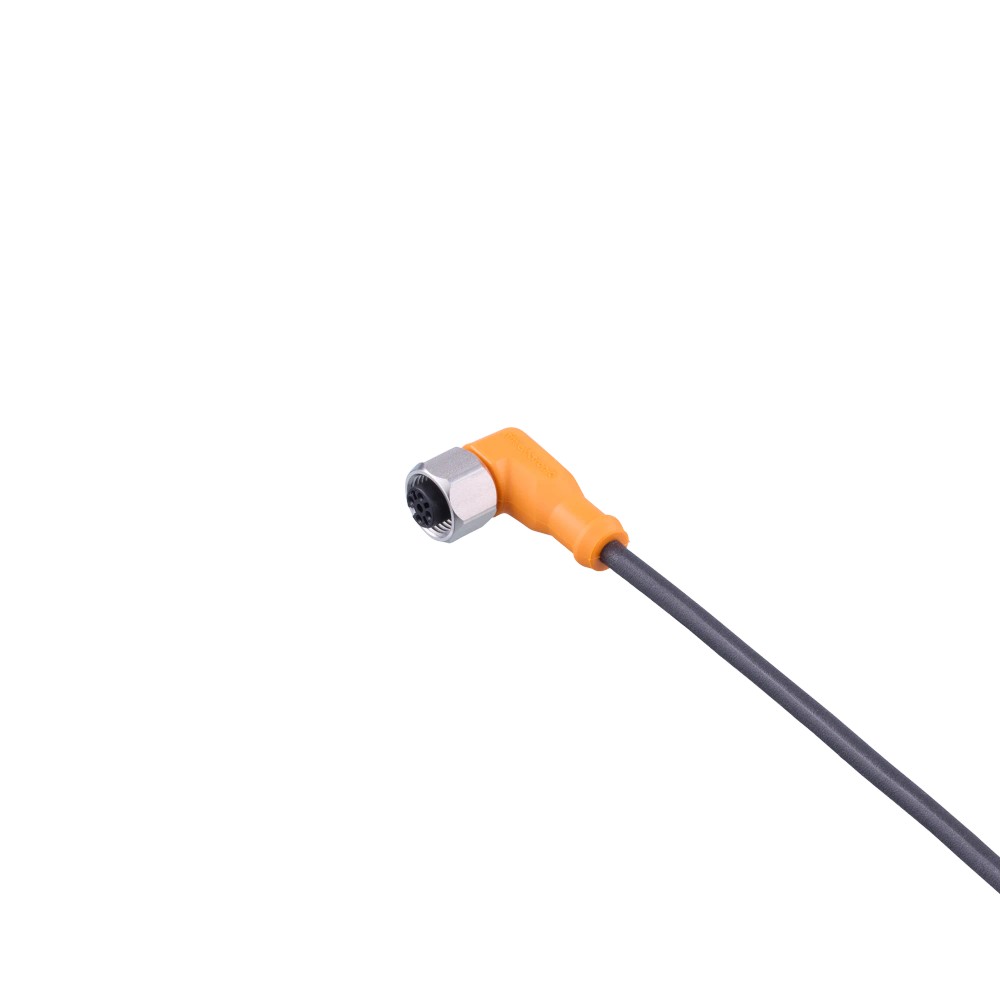

Cabo Conector Fêmea M12 IFM EVC14A 25m PUR

Pré-visualizar: EVC14A IFM - Cabo Conector Fêmea IFM Conexão industrial M12 Angular 25m PUR

EVC14A IFM - Cabo Conector Fêmea IFM Conexão industrial M12 Angular 25m PUR

Imagem meramente ilustrativa

R$ 554,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC14A
EAN: 4021179246408
NCM do produto: 85444200

Destaques do Produto Código do produto...mais

Fechar menu

Saiba mais sobre: "EVC14A IFM - Cabo Conector Fêmea IFM Conexão industrial M12 Angular 25m PUR"

Destaques do Produto

Código do produto

EVC14A

Tipo de conector

Fêmea M12 angular, codificação A

Número de contatos

Comprimento

25 m

Tensão máxima de operação indicada

Inferior a 60 V AC/DC

Capacidade de carga total

2 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC14A, conector fêmea M12 angular, 4 pinos, 25 m, PUR

O IFM EVC14A é um cabo de conexão com conector fêmea M12 angular, destinado à conexão de componentes com interface correspondente. Possui cabo de 25 m em PUR sem halogênio e quatro contatos banhados a ouro. Opera com tensão inferior a 60 V AC/DC e apresenta proteção IP 67, sujeita às condições de uso especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC14A
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	25 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	2 A
Grau de proteção	IP 67; IP 68 / IP 69K fora de áreas explosivas, conforme ficha
Contatos	Dourados
Temperatura ambiente	-20 a 60 °C
Conexão elétrica do cabo	4 x 0,34 mm²; diâmetro externo de 4,9 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões que exijam conector fêmea M12 angular, codificação A, com 4 contatos e cabo de 25 m.
Circuitos dentro dos limites declarados de tensão inferior a 60 V AC/DC e capacidade total de carga de 2 A.
Instalações que requeiram cabo PUR sem halogênio e grau de proteção IP 67 nas condições de montagem especificadas.

⚠ Considere outro se precisa de:

Não selecionar quando a interface requerida for de outro gênero, codificação, número de contatos ou geometria; confirme os requisitos mecânicos do equipamento antes da compra.
Não utilizar em circuito que exceda a tensão de operação inferior a 60 V AC/DC ou a capacidade de carga total de 2 A.
Não presumir proteção IP 68 ou IP 69K em área explosiva; a ficha condiciona esses graus ao uso fora de áreas explosivas.

APLICAÇÕES E USO

Aplicação comprovável pela ficha: conexão elétrica de componentes com interface correspondente por M12 fêmea angular, codificação A e 4 contatos, respeitando a tensão, a corrente, a temperatura e o grau de proteção declarados.
Possibilidade de uso em instalações que necessitem de cabo de 25 m e revestimento PUR sem halogênio; confirme a pinagem, a exposição ambiental e os requisitos do equipamento conectado antes da instalação.
A ficha informa identificação ATEX/IECEx e limita a condição IP 68/IP 69K ao uso fora de áreas explosivas; valide o certificado e as condições específicas da zona antes de aplicar em área classificada.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC14A, conector fêmea M12 angular, 4 pinos, 25 m, PUR, verifique estes pontos:

Escolha o EVC14A quando

A aplicação exigir conexão fêmea M12 angular, codificação A, 4 contatos, alcance de cabo de 25 m e os limites elétricos e ambientais informados na ficha.

Procure outra configuração quando

O dispositivo exigir outro tipo de conector, codificação, quantidade de contatos, comprimento, tensão ou capacidade de carga. Compare a especificação da interface e do circuito nos documentos do fabricante antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM (ifm electronic)	Identificação do fabricante informada no anúncio.
Modelo / part number / SKU	EVC14A	Código de identificação do produto.
GTIN	4021179246408	Identificador comercial informado na ficha.
Categoria	Cabo de conexão com conector fêmea; tecnologia de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	833 g	Valor informado no conjunto de dados do catálogo.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas no catálogo; a ficha não esclarece a referência dimensional.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação indicado na ficha.
Capacidade de carga total	2 A	Limite de carga total informado pelo fabricante.
Classe de proteção	II	Classificação declarada na ficha.

Conexão elétrica e pinagem
Conexão do soquete	1 x M12, angular; codificação A; 4 contatos dourados	Configuração mecânica e quantidade/material dos contatos informados.
Material do corpo do conector	TPU, laranja	Material e cor do corpo indicados na ficha.
Material do bloqueio	1.4404, aço inoxidável / 316L	Material declarado para o elemento de bloqueio.
Material da vedação	FKM	Material de vedação informado na ficha.
Torque máximo de aperto	1,2 a 1,5 Nm	Faixa de torque indicada para o aperto da conexão.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada no catálogo; confirmar a atribuição dos contatos no esquema do fabricante.

Cabo
Comprimento	25 m	Comprimento nominal informado para o cabo.
Material	PUR, sem halogênio, preto	Composição e característica declaradas para o revestimento/cabo.
Diâmetro externo	4,9 mm	Dimensão declarada para o cabo.
Seção e formação dos condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm	Construção dos condutores informada na ficha.
Compatível com tinta	Sim	Característica declarada pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-20 a 60 °C	Faixa de temperatura ambiente declarada.
Grau de proteção	IP 67; IP 68 / IP 69K quando utilizado fora de áreas explosivas	Proteção condicionada às condições de instalação e uso indicadas na ficha.
Vedação	FKM	Material declarado para a vedação do conector.

Aprovações e identificação para áreas classificadas
Aprovações	BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U	Referências de aprovação indicadas no catálogo; consultar o certificado e as condições de instalação aplicáveis.
Identificação ATEX	II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67	Marcação declarada na ficha. A adequação depende das condições e limites do certificado correspondente.

COMPATIBILIDADE

Comunicação

• A ficha identifica uma conexão M12 codificação A com 4 contatos; não declara protocolo de comunicação específico.

Conexões

Elétrica Cabo de 25 m, PUR sem halogênio, 4 x 0,34 mm², diâmetro externo de 4,9 mm; conector fêmea M12 angular, codificação A, 4 contatos dourados. Tensão de operação < 60 V AC/DC e capacidade de carga total de 2 A. A compatibilidade elétrica depende também da pinagem do equipamento conectado, que deve ser conferida no datasheet.

Processo Conexão elétrica M12 fêmea angular. A ficha não informa conexão de processo mecânica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, 4 contatos e pinagem compatível	✓	A interface corresponde ao conector fêmea M12 angular, codificação A, com 4 contatos; a pinagem elétrica deve ser confirmada no datasheet do equipamento.
Circuito com tensão inferior a 60 V AC/DC e carga total de até 2 A	✓	Está dentro dos limites elétricos declarados para o cabo.
Circuito que exceda a tensão indicada ou a capacidade total de carga	✗	A aplicação ultrapassaria os limites declarados: < 60 V AC/DC e 2 A de carga total.
Equipamento que exija conector de gênero, codificação ou número de contatos diferente	✗	A interface mecânica informada é fêmea M12 angular, codificação A, com 4 contatos; não corresponde a requisitos diferentes.
Uso de IP 68 ou IP 69K em área explosiva	✗	A ficha condiciona IP 68 / IP 69K ao uso fora de áreas explosivas; não se deve estender essa condição a áreas explosivas.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC14A, conector fêmea M12 angular, 4 pinos, 25 m, PUR

Confirme no datasheet do equipamento a compatibilidade do receptáculo: M12 macho, codificação A, 4 contatos e pinagem correspondente.
Verifique que a tensão do circuito seja inferior a 60 V AC/DC e que a carga total não ultrapasse 2 A.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector, a vedação e o cabo; não instale componentes com danos ou contaminação visível.
Acople o conector alinhando a codificação e aperte conforme a faixa de torque indicada de 1,2 a 1,5 Nm.
Após a montagem, verifique a conexão e confirme que as condições de instalação correspondam ao grau de proteção requerido.

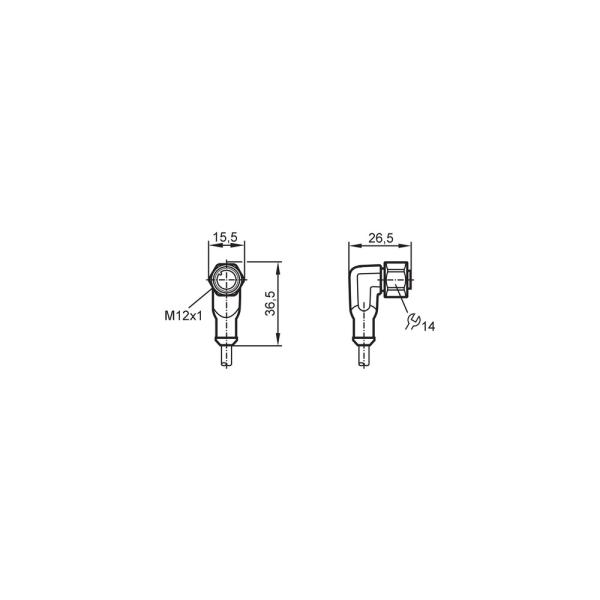

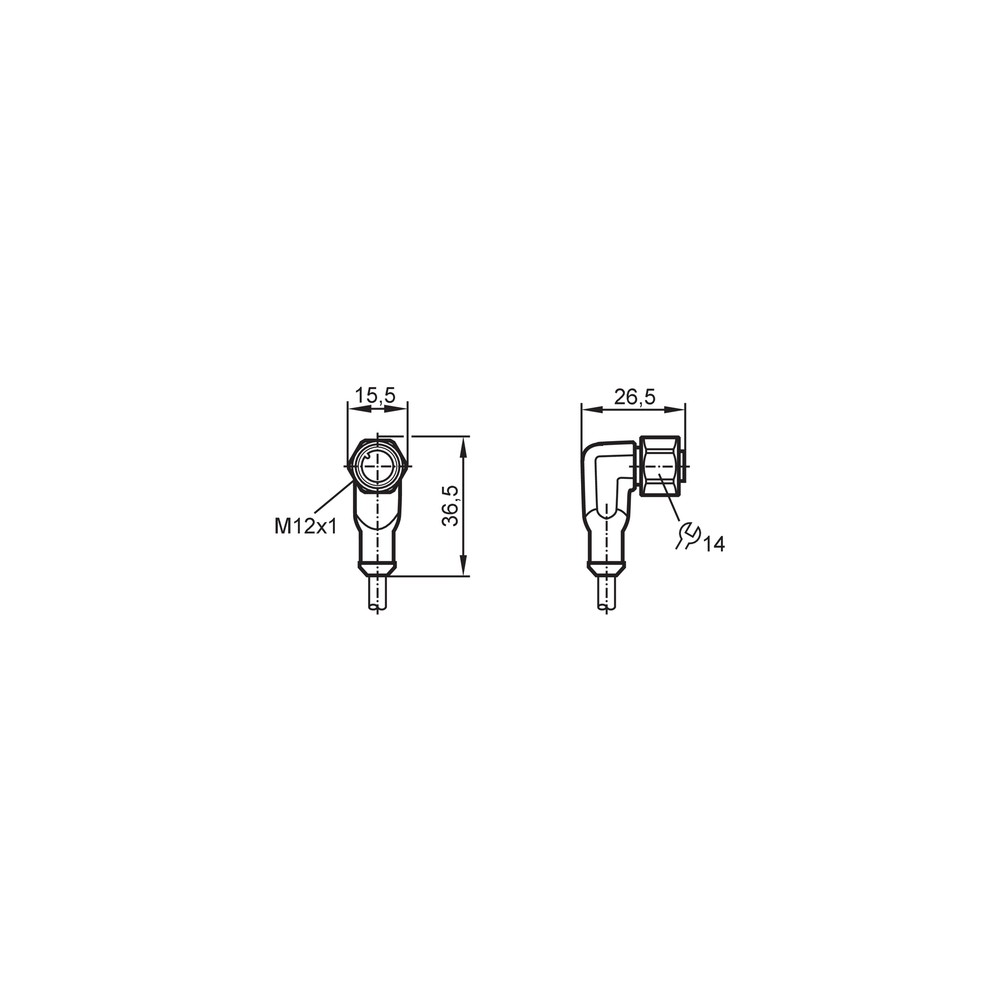

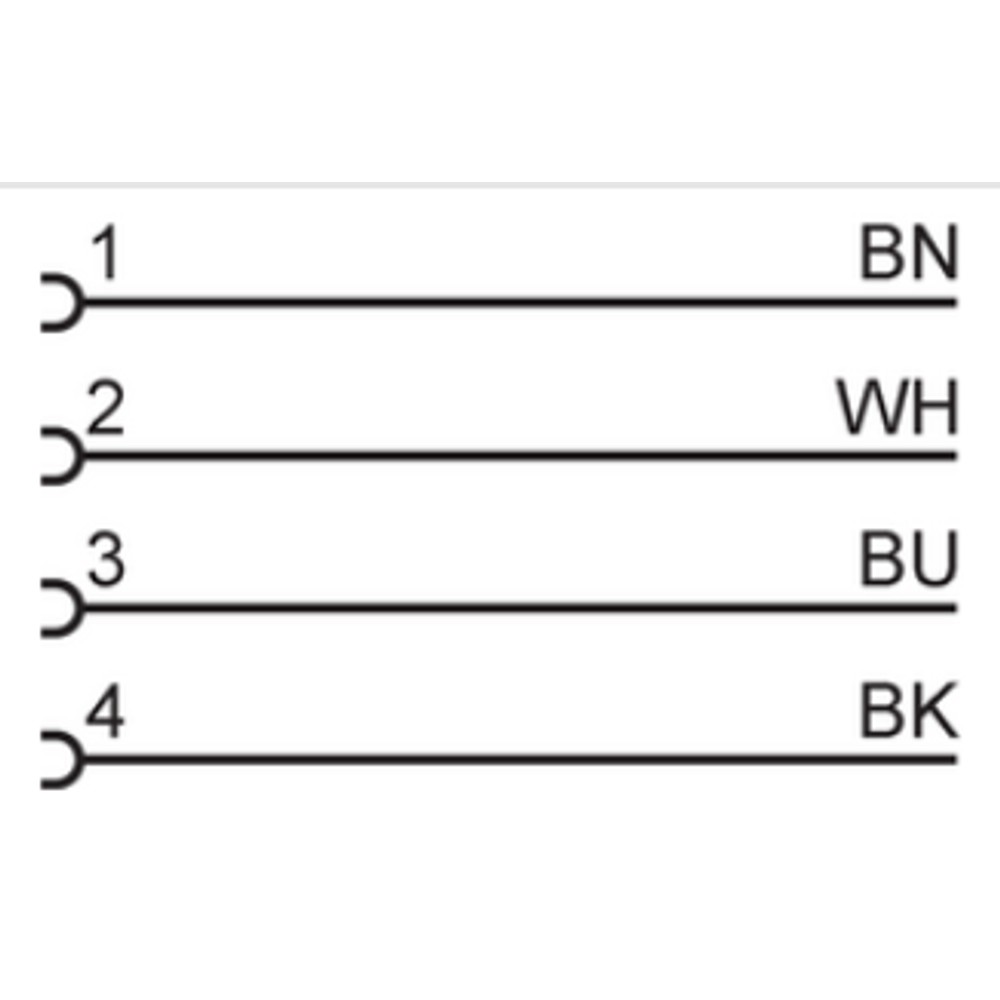

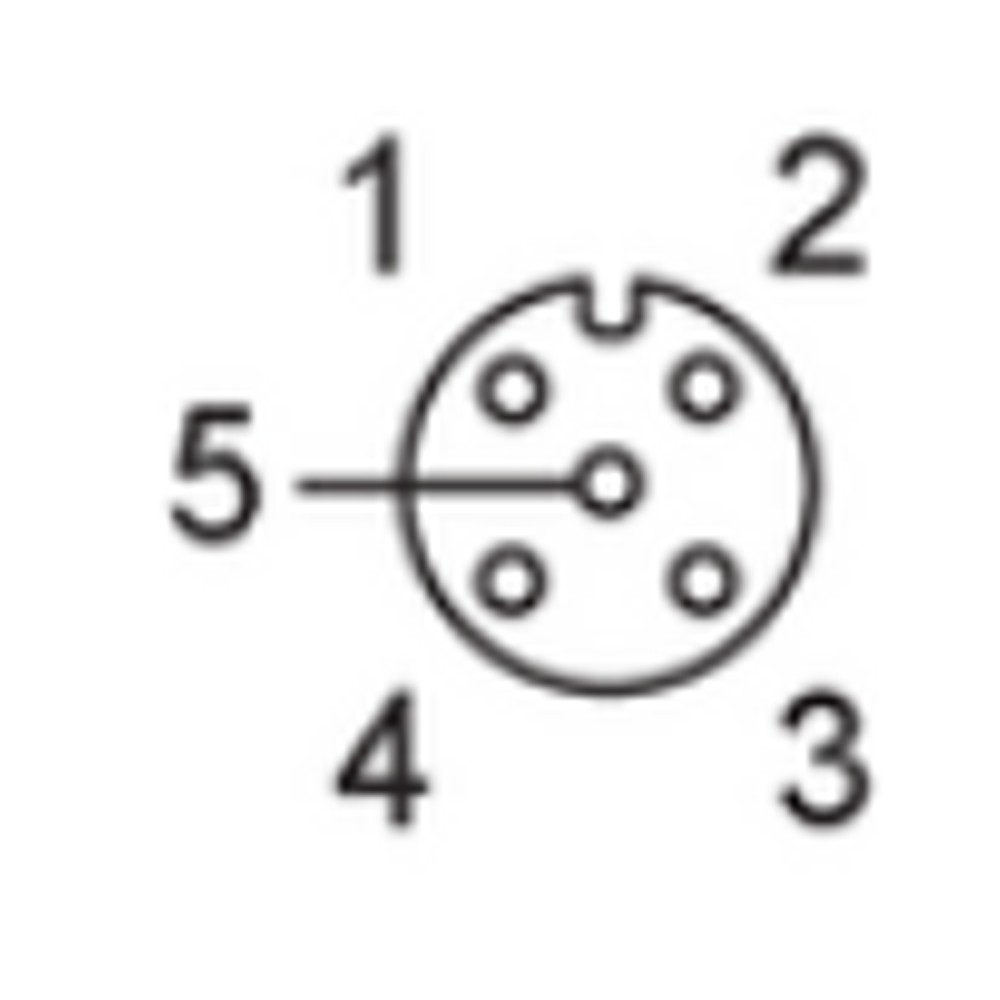

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não transmite sinal.	Conector não totalmente acoplado, pinagem incompatível ou condutor interrompido.	Desenergize o circuito, confira o encaixe e compare a pinagem do equipamento com o esquema do datasheet; teste a continuidade dos condutores.
Falha intermitente ao movimentar ou tocar o cabo.	Possível dano no cabo, contato ou conexão frouxa.	Inspecione o cabo e o conector, verifique o aperto dentro da faixa indicada e teste a continuidade enquanto movimenta o cabo com o circuito desenergizado.
A conexão apresenta umidade ou perda de proteção ambiental.	Acoplamento incorreto, vedação danificada ou condição de instalação incompatível com o grau IP requerido.	Inspecione a vedação e as superfícies de acoplamento e confirme a montagem e as condições de uso previstas pelo fabricante.
A conexão aquece ou o circuito apresenta queda de desempenho.	Carga elétrica acima do limite declarado ou contato/conexão inadequados.	Meça a tensão e a corrente do circuito e compare com os limites de < 60 V AC/DC e 2 A; inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC14A (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC14A e o que vem na embalagem?

É um cabo de conexão com conector fêmea M12 angular, codificação A, 4 contatos e cabo de 25 m. A ficha indica uma peça por embalagem; não lista acessórios adicionais.

Com quais equipamentos o conector é compatível?

É mecanicamente compatível com uma interface M12 macho, codificação A, de 4 contatos. A compatibilidade elétrica exige conferir a pinagem e os limites do equipamento no datasheet.

Posso usar este cabo em um circuito acima de 60 V ou 2 A?

Não: a ficha declara tensão de operação inferior a 60 V AC/DC e capacidade de carga total de 2 A. Se a aplicação exceder qualquer um desses limites, selecione um cabo especificado para os valores requeridos.

Serve para uma conexão M12 de 5 pinos ou com codificação diferente?

A ficha especifica M12 codificação A com 4 contatos. Portanto, não corresponde a uma interface que exija 5 contatos ou outra codificação.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Confira se o conector está totalmente acoplado e se a pinagem coincide com a do equipamento. Com o circuito desenergizado, verifique também a continuidade dos condutores.

A conexão falha quando o cabo é movimentado; preciso trocar o cabo?

A falha pode decorrer de dano no cabo ou de conexão frouxa, mas isso deve ser confirmado antes da substituição. Inspecione o cabo, confira o aperto e teste a continuidade com o circuito desenergizado.

É melhor comprar este cabo ou um cabo mais curto?

Escolha o EVC14A se os 25 m forem necessários e a interface e os limites elétricos forem compatíveis. Se a instalação exigir outro comprimento, selecione uma versão cuja ficha confirme esse comprimento.

Devo escolher o EVC14A ou um conector reto?

O EVC14A tem conector M12 angular. Se o espaço ou a orientação da instalação exigir conector reto, escolha uma versão com essa geometria e confirme os demais parâmetros na ficha correspondente.

Qual torque devo aplicar ao apertar o conector?

A ficha informa torque máximo de aperto de 1,2 a 1,5 Nm. Alinhe a codificação antes de apertar e evite exceder a faixa indicada.

Como confirmo a pinagem antes de energizar?

Compare a identificação dos fios e a atribuição dos contatos com o esquema do datasheet e com a documentação do equipamento conectado. Não energize até confirmar a correspondência elétrica.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular indicado para o conector do cabo; a ficha especifica versão fêmea angular.

Codificação A

Chaveamento mecânico identificado para a interface M12; deve corresponder à codificação do equipamento conectado.

IP 67

Grau de proteção declarado para o produto nas condições de instalação especificadas pelo fabricante.

PUR

Material indicado para o cabo; a ficha também declara que o cabo é sem halogênio.

Capacidade de carga total

Limite de corrente total especificado para a conexão; deve ser respeitado no circuito.
