Cabo Conector Fêmea M8 IFM EVC148

Pré-visualizar: EVC148 IFM - Cabo Conector Fêmea M8 Automação Industrial 5m PUR PNP IP69K

EVC148 IFM - Cabo Conector Fêmea M8 Automação Industrial 5m PUR PNP IP69K

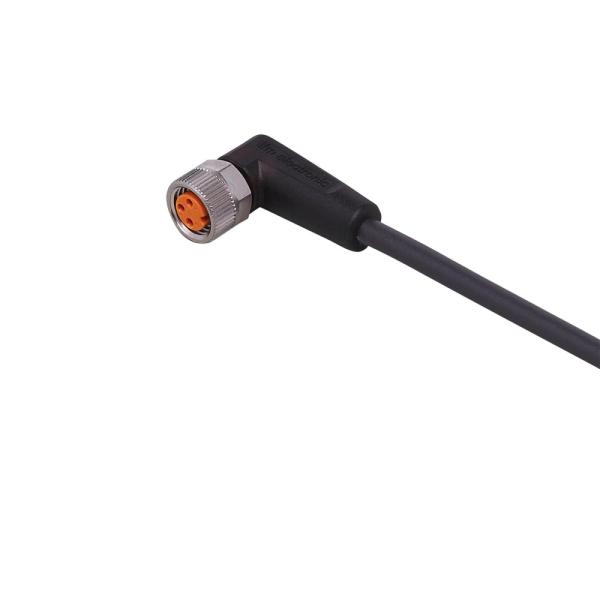

Imagem meramente ilustrativa

R$ 246,72

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC148
EAN: 4021179249669
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC148 IFM - Cabo Conector Fêmea M8 Automação Industrial 5m PUR PNP IP69K"

Destaques do Produto

Comprimento

5 m

Conector

Fêmea M8 angular, codificação A, 3 contatos

Função elétrica

PNP

Tensão de operação

10...36 V DC

Capacidade de carga total

3 A

Ambiente

Temperatura -25...90 °C; proteção IP65/IP67/IP68/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

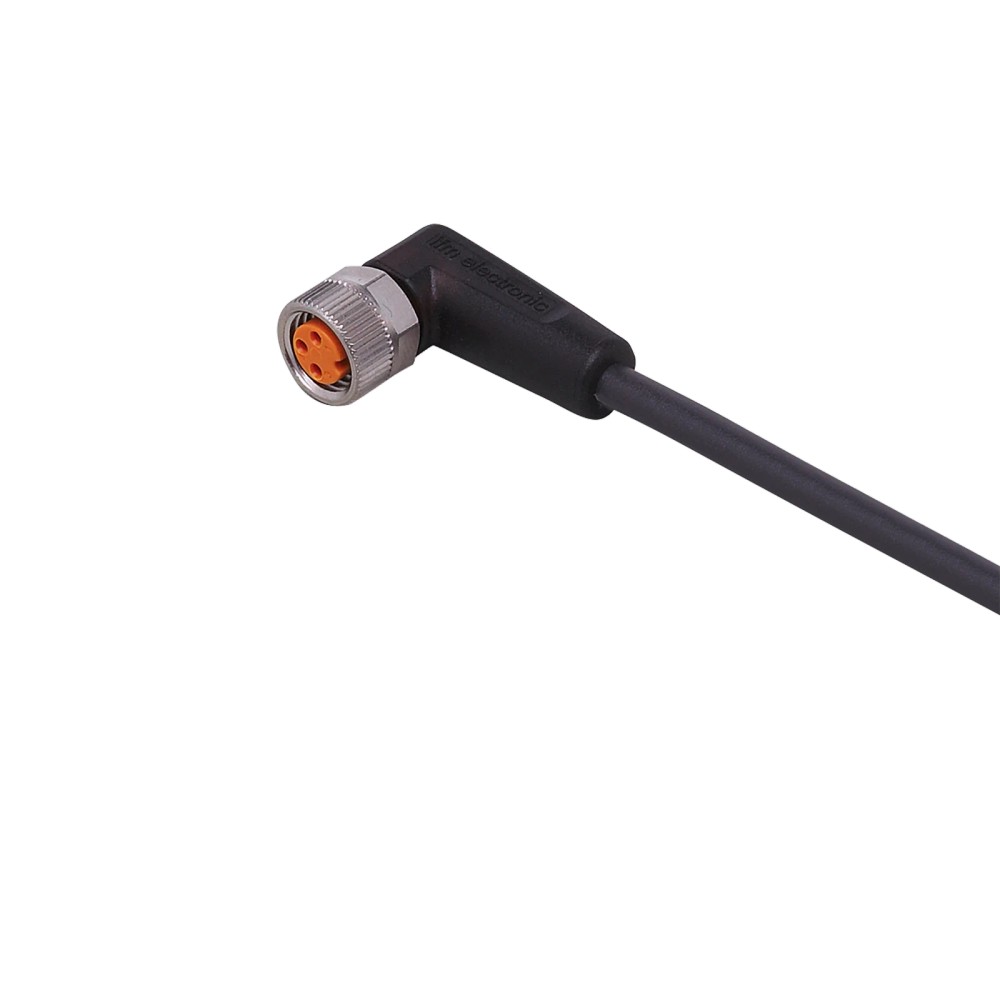

Sobre o EVC148 IFM — Cabo de conexão com conector fêmea M8 angular, 5 m, PUR, PNP, IP65/IP67/IP68/IP69K

O IFM EVC148 é um cabo de conexão de 5 m com conector fêmea M8 angular, destinado a conexões em aplicações industriais e de automação. Possui função elétrica PNP, revestimento PUR e grau de proteção informado como IP65, IP67, IP68 e IP69K. O cabo é sem silicone e sem halogênio, com contatos dourados. A ficha também indica tolerância para dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC148
Tipo de conexão	Conector fêmea M8 angular, codificação A
Comprimento do cabo	5 m
Função elétrica	PNP
Material do cabo	PUR; preto; diâmetro de 3,7 mm
Condutores	3 x 0,25 mm² (32 x Ø 0,1 mm)
Tensão de operação	10...36 V DC
Capacidade de carga total	3 A
Proteção declarada	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem conector fêmea M8 angular, codificação A, com 3 contatos.
Aplicações que utilizem função elétrica PNP e operem dentro da tensão de 10...36 V DC e da capacidade de carga total de 3 A.
Aplicações industriais e máquinas-ferramenta; a ficha também cita uso com refrigerantes e lubrificantes.
Instalações que necessitem de cabo de 5 m, revestimento PUR e as classes de proteção declaradas na ficha.

⚠ Considere outro se precisa de:

Não selecionar se a instalação exigir comprimento diferente de 5 m ou conector incompatível com M8 fêmea angular, codificação A, 3 contatos.
Não selecionar para circuitos fora da tensão de operação de 10...36 V DC ou acima da capacidade de carga total de 3 A.
Não selecionar quando a função elétrica requerida não for PNP; confirme os requisitos do equipamento conectado.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme os usos listados na ficha; a compatibilidade final depende do encaixe M8, da função PNP e dos limites elétricos do equipamento conectado.
Máquinas-ferramenta, uso citado na ficha. Verifique a instalação e as condições ambientais da aplicação, inclusive temperatura e requisitos de proteção.
Aplicações com refrigerantes e lubrificantes, expressamente citadas na descrição do produto; confirme no datasheet a adequação às substâncias e condições específicas do processo.
Instalações com deslocamento do cabo podem ser consideradas apenas dentro das condições declaradas: raio mínimo de flexão de 10 vezes o diâmetro, torção de ±180 °/m e velocidade máxima especificada para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s². Não extrapole esses parâmetros para condições diferentes.

COMO ESCOLHER

Antes de comprar o EVC148 IFM — Cabo de conexão com conector fêmea M8 angular, 5 m, PUR, PNP, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC148 quando

A instalação exigir cabo de conexão de 5 m, conector fêmea M8 angular de codificação A com 3 contatos e função PNP, respeitando a tensão de 10...36 V DC e a capacidade de carga total de 3 A.

Avalie outra configuração quando

O equipamento exigir outro comprimento, tipo ou codificação de conector, número de contatos, função elétrica, tensão ou capacidade de carga. Compare esses requisitos com a ficha do dispositivo a conectar; não há informação suficiente aqui para indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação informada no anúncio e na ficha do produto.
Modelo e SKU	EVC148	Código do produto.
GTIN	4021179249669	Identificador informado no anúncio.
Part number do anúncio	EVC148	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ADOAF032MSS0005H03	Identificador presente nos dados do catálogo; difere do part number do anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de produto na ficha.
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários expressamente listados nos dados do produto.

Dados elétricos
Função elétrica	PNP	Função informada para o cabo.
Tensão de operação	10...36 V DC	Faixa de operação indicada na ficha.
Capacidade de carga total	3 A	Limite total informado; considerar na seleção do circuito.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Construção dos condutores	3 x 0,25 mm² (32 x Ø 0,1 mm)	Configuração indicada para os condutores do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação de cores informada na ficha; confirmar conexões no datasheet e no equipamento.

Conexão elétrica
Conector	1 x M8, fêmea, angular	Configuração mecânica do conector.
Codificação	A	Codificação informada para o conector.
Contatos	3, dourados	Quantidade e acabamento declarados.
Material do corpo	TPU, preto transparente	Material indicado para o corpo do conector.
Material do bloqueio/porca	Latão, niquelado	Material informado para o elemento de bloqueio.
Material da vedação	FKM	Material da vedação indicado na ficha.
Torque máximo de aperto	0,3...0,5 Nm	Faixa de torque informada para a conexão.
LED de operação	1 x LED, verde	Indicador de operação listado na ficha.
LED de status de chaveamento	1 x LED, amarelo	Indicador de status listado na ficha.

Cabo e características construtivas
Comprimento	5 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material informado para o cabo.
Cor do cabo	Preto	Cor declarada na ficha.
Diâmetro do cabo	3,7 mm	Dimensão indicada para o cabo.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.
Contatos banhados a ouro	Sim	Característica declarada para os contatos.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; observar as condições de instalação e movimentação.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas no anúncio e na ficha; respeitar condições de montagem e uso especificadas pelo fabricante.
Temperatura ambiente	-25...90 °C	Faixa informada para operação.
Limite sob cULus	Até 80 °C	Observação específica indicada na ficha para cULus.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa declarada para condição móvel.

Movimentação e instalação flexível
Ciclos de curvatura	> 5 Mio.	Valor informado para ciclos de curvatura; aplicar nas condições definidas pelo fabricante.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não confundir com um raio fixo em milímetros.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica informada para o movimento horizontal.

Dados mecânicos e logísticos
Dimensões	19 x 10 x 25,5 mm	Dimensões informadas para o produto.
Peso	110,8 g	Peso indicado nos dados do catálogo.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.
NCM	8544.42.00	Classificação informada nos dados do produto.
MTTF	31.710 anos	Valor declarado no catálogo; a ficha disponibilizada não especifica as condições de cálculo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação específico. A compatibilidade de comunicação não pode ser confirmada apenas pelos dados disponíveis.

• A ficha identifica função elétrica PNP; verifique se o circuito e o dispositivo conectado requerem essa função.

Conexões

Elétrica Cabo de 5 m, PUR, sem halogênio, preto, Ø 3,7 mm; 3 x 0,25 mm² (32 x Ø 0,1 mm). Conector fêmea M8 angular, codificação A, 3 contatos dourados. Tensão de operação: 10...36 V DC; capacidade de carga total: 3 A. Fios: BK = preto, BN = marrom, BU = azul. Torque máximo de aperto informado para a conexão: 0,3...0,5 Nm.

Processo Não possui conexão de processo especificada na ficha; trata-se de cabo de conexão elétrica com conector fêmea M8 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 macho, codificação A, 3 contatos, e circuito PNP dentro dos limites elétricos informados	✓	A ficha especifica conector fêmea M8 angular, codificação A, 3 contatos, função PNP, tensão de 10...36 V DC e carga total de 3 A. Confirme também o encaixe mecânico e a pinagem do dispositivo.
Dispositivo que requer conector diferente de M8 fêmea angular, codificação A, 3 contatos	✗	A configuração mecânica especificada para este cabo não corresponde ao conector requerido.
Circuito que requer tensão abaixo de 10 V DC ou acima de 36 V DC, ou carga total acima de 3 A	✗	Os valores excedem os limites elétricos informados na ficha.
Sistema que exige um protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação; a compatibilidade não pode ser estabelecida com os dados disponíveis.
Instalação em que a temperatura ambiente ultrapasse 90 °C, ou 80 °C sob cULus	✗	A ficha informa faixa ambiente de -25...90 °C e observação cULus de até 80 °C.

INSTALAÇÃO

Como instalar o EVC148 IFM — Cabo de conexão com conector fêmea M8 angular, 5 m, PUR, PNP, IP65/IP67/IP68/IP69K

Confirme que o equipamento possui conexão compatível com M8 macho, codificação A, 3 contatos, e que a aplicação requer a configuração elétrica PNP.
Desenergize o circuito antes de conectar o cabo e confira tensão de operação e carga total em relação aos limites da ficha.
Verifique a identificação dos condutores (BK preto, BN marrom e BU azul) e confirme a pinagem no datasheet e no equipamento conectado; não deduza a pinagem apenas pelas cores.
Alinhe os conectores sem forçar os contatos e aperte a conexão dentro do torque máximo informado de 0,3...0,5 Nm.
Ao instalar o cabo em aplicação flexível, respeite o raio mínimo de flexão de 10 vezes o diâmetro e as condições de movimentação declaradas.
Após a conexão, verifique o assentamento, a vedação e os indicadores LED previstos na ficha; energize e teste o funcionamento do circuito.

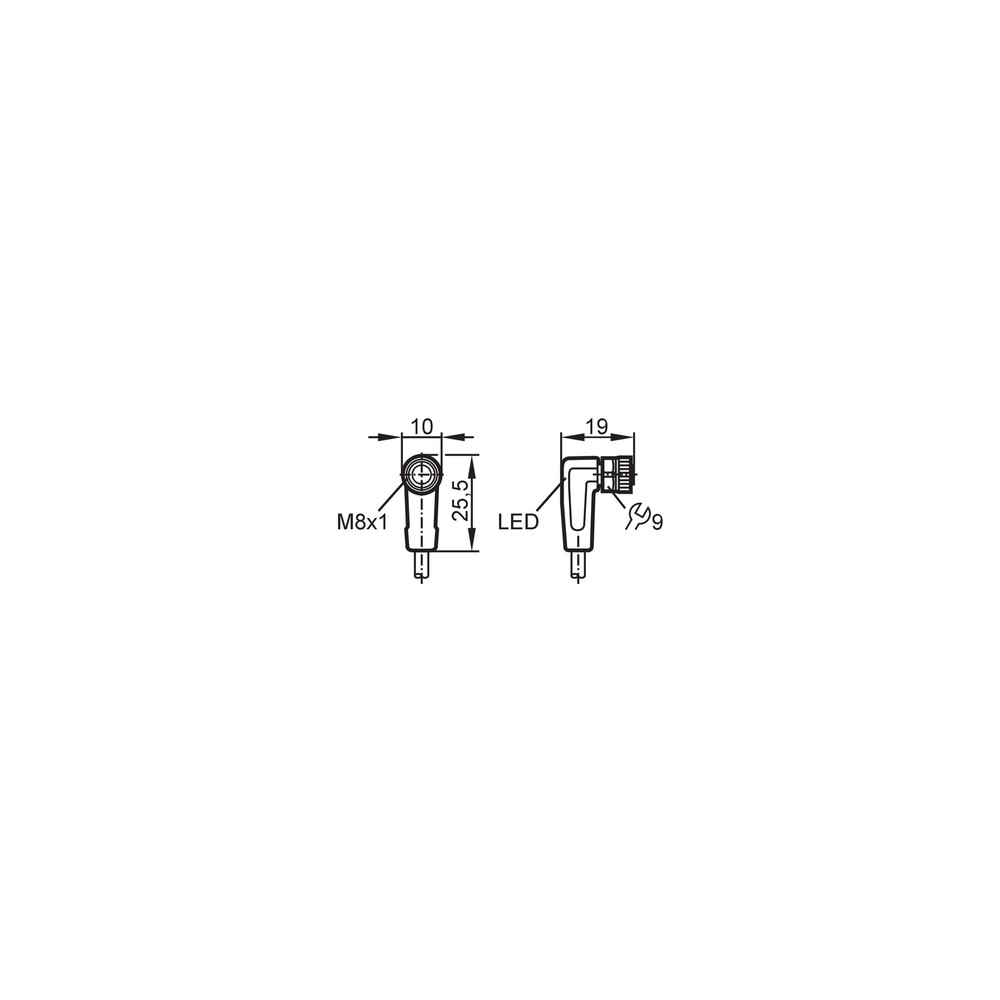

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não apresenta o sinal esperado.	Incompatibilidade entre a função PNP do cabo/circuito e a entrada do dispositivo, ou ligação incorreta dos condutores.	Confirme que o circuito requer PNP e compare a pinagem com o datasheet do EVC148 e do equipamento conectado; verifique continuidade e conexões com o circuito desenergizado.
O circuito não opera ou apresenta interrupções.	Tensão fora da faixa de 10...36 V DC, carga total acima de 3 A ou contato elétrico incompleto.	Meça a tensão no circuito, confira a carga total e inspecione o encaixe e o aperto da conexão, respeitando o torque máximo informado.
Há falha intermitente quando o cabo se movimenta.	Flexão, torção ou velocidade de movimentação fora das condições declaradas, ou dano físico no cabo/conector.	Inspecione o trajeto e o revestimento; confira o raio mínimo de 10 vezes o diâmetro, a torção permitida e as condições de velocidade e aceleração informadas.
A conexão apresenta entrada de contaminantes ou umidade.	Conector mal assentado, vedação comprometida ou instalação que não respeita as condições de montagem necessárias para a proteção declarada.	Inspecione o conector e a vedação FKM, confirme o encaixe e o aperto e consulte o datasheet para as condições de aplicação dos graus IP.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC148 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC148 e para que serve?

É um cabo de conexão com conector fêmea M8 angular, destinado a conectar componentes em aplicações industriais e de automação. A ficha informa função PNP e comprimento de 5 m.

O que acompanha o EVC148?

A ficha informa uma peça por embalagem: o cabo de conexão EVC148. Não lista acessórios adicionais incluídos.

Com quais conectores e requisitos elétricos ele pode ser usado?

A conexão especificada é M8 fêmea angular, codificação A, com 3 contatos. O circuito deve considerar função PNP, tensão de 10...36 V DC e carga total de até 3 A, além de confirmar a pinagem do equipamento.

O EVC148 informa compatibilidade com algum protocolo de comunicação?

Não há protocolo de comunicação declarado na ficha. A compatibilidade deve ser verificada pela conexão e pelos requisitos elétricos do dispositivo; a indicação PNP, por si só, não identifica um protocolo.

Ele serve para um equipamento que exige M12 ou outro tipo de conector?

Não, a ficha especifica conector M8 fêmea angular, codificação A, com 3 contatos. Para outro tipo ou tamanho de conector, selecione um cabo cuja configuração corresponda à conexão requerida.

Posso usar o EVC148 em um circuito acima de 36 V DC ou acima de 3 A?

Não conforme os limites informados: a tensão de operação é 10...36 V DC e a capacidade de carga total é 3 A. Verifique os requisitos do circuito antes de selecionar o cabo.

O dispositivo não recebe o sinal; o que devo verificar antes de trocar o cabo?

Confirme primeiro se a entrada requer PNP e se a pinagem corresponde ao equipamento conectado. Depois, verifique a tensão, a continuidade dos condutores e o encaixe do conector.

O cabo falha quando se movimenta; o que pode estar acontecendo?

Verifique se o trajeto respeita o raio mínimo de flexão de 10 vezes o diâmetro e os limites de torção, velocidade e aceleração informados. Inspecione também o cabo e o conector quanto a danos.

Como devo apertar o conector M8 na instalação?

Alinhe e encaixe sem forçar os contatos e respeite o torque máximo indicado de 0,3...0,5 Nm. Consulte o datasheet e as instruções do equipamento conectado para confirmar a montagem.

O EVC148 é adequado para uma instalação com temperatura acima de 80 °C?

A ficha informa temperatura ambiente de até 90 °C, mas traz o limite cULus de até 80 °C. Considere a condição de certificação aplicável à instalação e confirme os requisitos no datasheet.

GLOSSÁRIO TÉCNICO

PNP

Função elétrica identificada para o cabo; deve corresponder ao tipo de circuito e à entrada do equipamento conectado. (Ref.: Função elétrica: PNP)

Codificação A

Configuração de codificação declarada para o conector M8; deve ser conferida com o conector do dispositivo. (Ref.: Conexão elétrica — soquete: codificação A)

Grau de proteção IP

Classificação de proteção declarada para a conexão/produto; a aplicação depende das condições corretas de montagem e uso. (Ref.: Proteção: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: Raio de flexão em aplicação flexível: mín. 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para a conexão; deve ser respeitado na seleção do circuito. (Ref.: Capacidade de carga total: 3 A)
