Cabo Conector Fêmea M8 IFM EVC147

Pré-visualizar: EVC147 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 2m, 3 Pinos, LED, IP69K

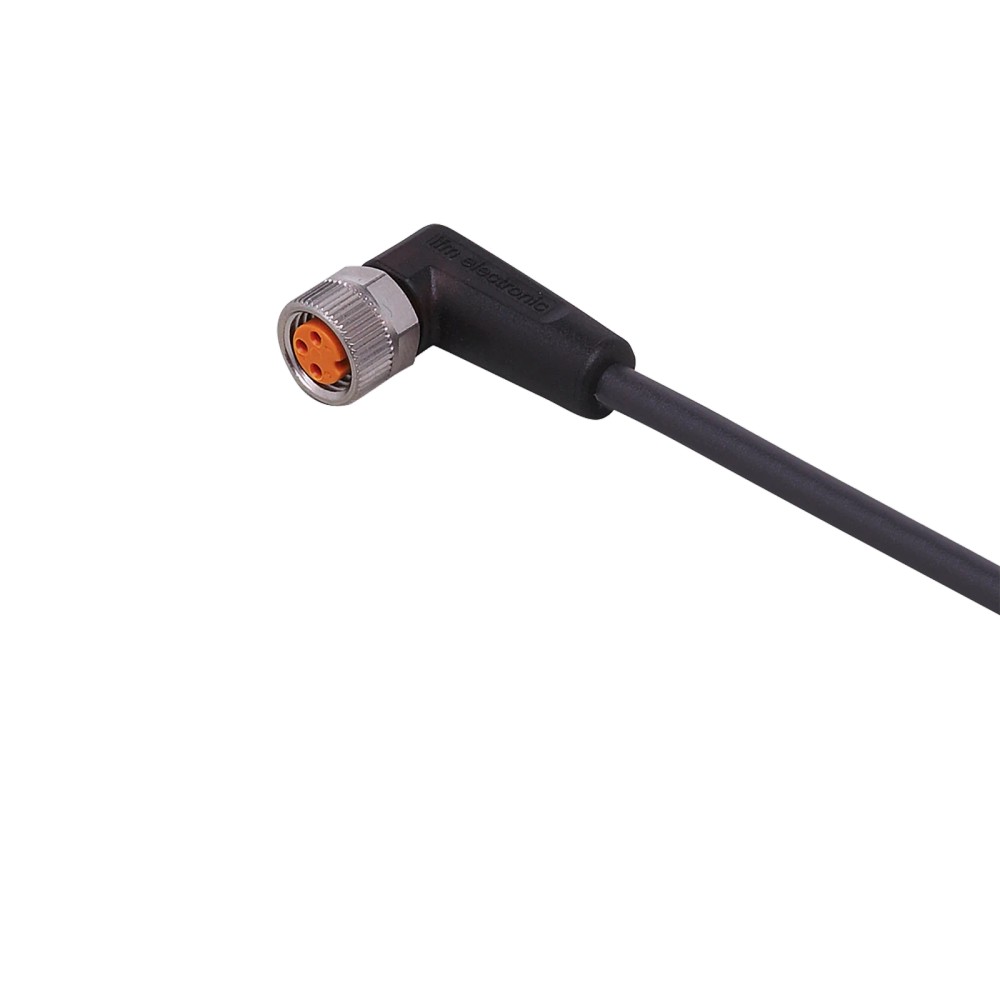

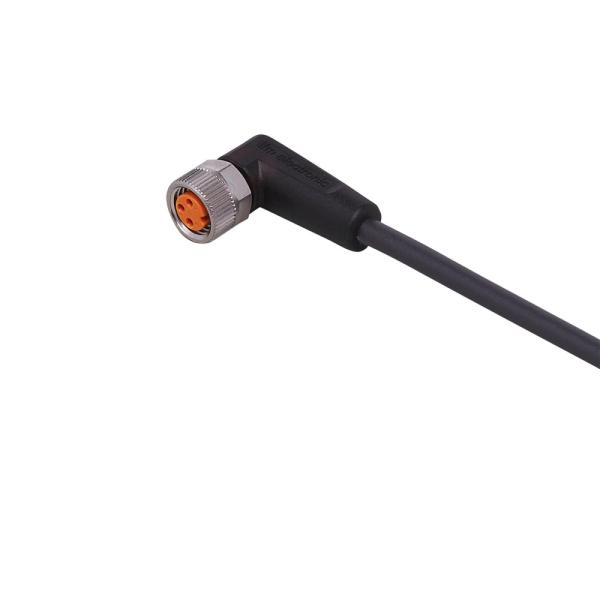

EVC147 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 2m, 3 Pinos, LED, IP69K

Imagem meramente ilustrativa

R$ 214,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC147
EAN: 4021179249652
NCM do produto: 85444200

Destaques do Produto Interface mecânica M8...mais

Fechar menu

Saiba mais sobre: "EVC147 IFM - Cabo Conector Fêmea M8 Angular Automação Industrial 2m, 3 Pinos, LED, IP69K"

Destaques do Produto

Interface mecânica

M8 fêmea angular, codificação A, 3 contatos

Comprimento

2 m

Sinal elétrico

PNP

Alimentação

10...36 V DC

Carga total

Até 3 A

Ambiente

Proteção informada IP65/IP67/IP68/IP69K; temperatura -25...90 °C, com limite cULus de até 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC147, conector fêmea M8 angular A-coded de 3 pinos, cabo PUR de 2 m, PNP e LEDs

O IFM EVC147 é um cabo de conexão com conector fêmea M8 angular de 3 pinos, destinado à conexão de componentes em aplicações industriais e de automação. Possui cabo PUR de 2 m, função elétrica PNP e LEDs verde de operação e amarelo de status de chaveamento. A ficha informa graus de proteção IP65, IP67, IP68 e IP69K, além de contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC147
Conector	M8 fêmea, angular, codificação A, 3 contatos
Comprimento do cabo	2 m
Material do cabo	PUR, preto, sem halogênio
Função elétrica	PNP
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	3 A
Temperatura ambiente	-25...90 °C; cULus: até 80 °C
Indicação visual	1 LED verde de operação e 1 LED amarelo de status de chaveamento

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos industriais que aceitem conector M8 fêmea angular, codificação A, de 3 contatos, e sinal PNP.
Aplicações de automação industrial e máquinas-ferramenta; o catálogo também cita uso com refrigerantes e lubrificantes.
Instalações que operem dentro da tensão, corrente e temperatura especificadas na ficha técnica.

⚠ Considere outro se precisa de:

Não selecione para interfaces que exijam outro tamanho, gênero, codificação ou quantidade de contatos sem confirmar a compatibilidade mecânica no equipamento.
Não utilize quando a carga total exceder 3 A, a alimentação estiver fora de 10...36 V DC ou as condições de temperatura ultrapassarem os limites informados.
A ficha não confirma compatibilidade com protocolos de comunicação específicos; não presuma suporte a uma rede ou protocolo com base apenas na conexão M8.

APLICAÇÕES E USO

Uso citado na ficha: conexão em aplicações industriais e de automação industrial.
Uso citado na ficha: conexão em máquinas-ferramenta; confirme que o receptáculo e os requisitos elétricos correspondem ao M8 A-coded de 3 contatos e ao sinal PNP.
Uso citado na ficha: aplicações com refrigerantes e lubrificantes. A ficha também indica IP65, IP67, IP68 e IP69K; a condição de proteção depende do acoplamento e da instalação.
Para movimento do cabo, respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de movimento declarados. A faixa de velocidade indicada tem como referência deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC147, conector fêmea M8 angular A-coded de 3 pinos, cabo PUR de 2 m, PNP e LEDs, verifique estes pontos:

Verificação mecânica

Compare gênero, tamanho, ângulo, codificação e quantidade de contatos com o receptáculo do equipamento; a compatibilidade mecânica não confirma, por si só, a elétrica.

Verificação elétrica

Confirme sinal PNP, pinagem, tensão de 10...36 V DC e carga total de até 3 A nos documentos dos dispositivos conectados.

Verificação de instalação

Considere comprimento de 2 m, raio mínimo de flexão e limites de temperatura e movimento antes de definir o percurso do cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	ifm / ifm electronic	Identificação do fabricante conforme anúncio e catálogo.
Modelo / SKU	EVC147	Código do produto.
GTIN	4021179249652	Identificador comercial informado.
Part number do anúncio	EVC147	Código apresentado nos dados primários do anúncio.
Part number do catálogo	ADOAF032MSS0002H03	Código alternativo registrado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão; cabos de conexão e conectores	Classificação do produto.
Aplicações citadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Usos registrados na ficha; validar as condições específicas de instalação no datasheet.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexões e construção
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional do produto.
Conector	1 x M8, angular, codificação A, 3 contatos	Interface de conexão; confirmar correspondência com o receptáculo do dispositivo.
Material do corpo do conector	TPU, preto transparente	Material informado para o corpo do soquete.
Bloqueio / porca	Latão, niquelado	Material informado para o mecanismo de bloqueio.
Vedação	FKM	Material de vedação especificado.
Contatos	3, dourados	Acabamento dos contatos do conector.
Torque máximo de aperto	0,3...0,5 Nm	Faixa de aperto informada para o bloqueio do conector.
Cabo	2 m, PUR, preto, sem halogênio, Ø 3,7 mm; 3 x 0,25 mm² (32 x Ø 0,1 mm)	Construção e dimensões elétricas informadas para o cabo.
Material do invólucro	TPU	Material indicado na ficha para o invólucro.
Material da porca	Latão, niquelado	Composição do componente de bloqueio.
Dimensões	19 x 10 x 25,5 mm	Dimensões informadas no catálogo; verificar desenho em escala para referência dimensional.

Dados elétricos
Função elétrica	PNP	Tipo de sinal indicado na ficha; conferir a pinagem e a lógica exigidas pelo dispositivo conectado.
Tensão de operação	10...36 V DC	Faixa de operação especificada.
Capacidade de carga total	3 A	Limite total informado; não exceder na aplicação.
Classe de proteção	III	Classe de proteção declarada pelo fabricante.

Displays / elementos de operação
Display de operação	1 x LED verde	Indicador visual de operação.
Display de status de chaveamento	1 x LED amarelo	Indicador visual do status de chaveamento.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68, IP69K	Classificações indicadas na ficha; a proteção efetiva depende do acoplamento e das condições de montagem.
Temperatura ambiente	-25...90 °C; cULus: até 80 °C	Faixa declarada; observar o limite específico cULus quando aplicável.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 80 °C	Faixa informada para condição móvel.
Sem silicone	Sim	Característica especial declarada.
Sem halogênio	Sim	Característica especial declarada.
Material da vedação	FKM	Material declarado para a vedação.

Movimento e instalação
Ciclos de curvatura	> 5 Mio.	Valor declarado de resistência a ciclos de curvatura; considerar as condições de ensaio do fabricante.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível.
Esforço de torção	± 180 °/m	Limite de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento declarada; respeitar a configuração de referência indicada.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para dobras e deslocamentos.

Dados gerais
Peso	52,9 g	Peso informado no catálogo; os dados de variante também apresentam valor aproximado de 0,05 kg.
MTTF	31.710 anos	Valor publicado no catálogo; é uma métrica declarada pelo fabricante, não uma garantia de vida útil.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

COMPATIBILIDADE

Comunicação

• Nenhum protocolo de comunicação está especificado na ficha do EVC147.

Conexões

Elétrica Conector M8 fêmea angular A-coded de 3 contatos; cabo de 3 x 0,25 mm²; função PNP; 10...36 V DC; capacidade de carga total de 3 A. Confirme a pinagem no datasheet do equipamento conectado.

Processo Não se aplica: produto de conexão elétrica, sem conexão de processo fluídico especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC147, conector fêmea M8 angular A-coded de 3 pinos, cabo PUR de 2 m, PNP e LEDs

Confirme no datasheet do equipamento a conectar que o receptáculo é M8 macho, codificação A, de 3 contatos, e que a pinagem é compatível.
Verifique antes da instalação que a alimentação está entre 10...36 V DC e que a carga total não excede 3 A.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione o conector angular sem forçar o cabo e alinhe corretamente as interfaces antes do acoplamento.
Aperte o bloqueio dentro da faixa informada de 0,3...0,5 Nm; evite exceder o torque especificado.
Instale o cabo respeitando o raio mínimo de flexão de 10 x o diâmetro do cabo e os limites de temperatura e movimento; inspecione o acoplamento e os LEDs durante a verificação funcional.

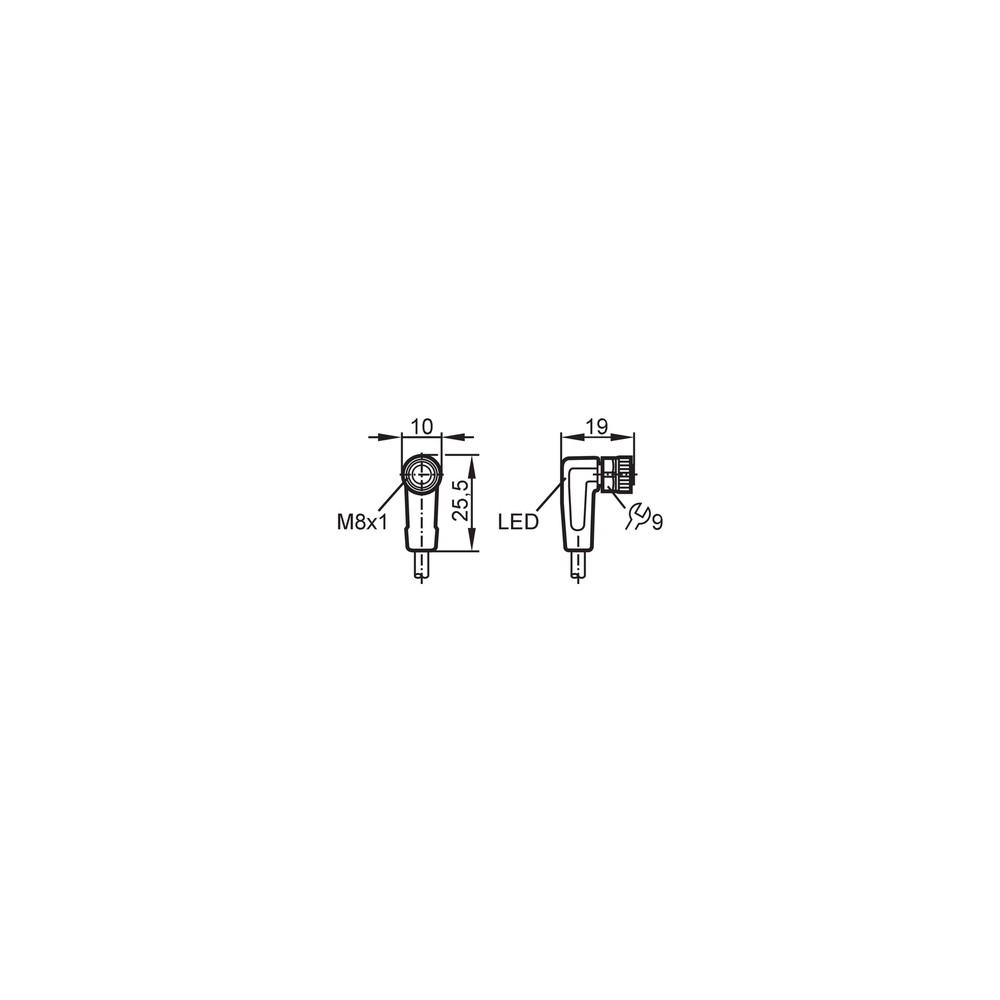

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou não muda de estado.	Possível incompatibilidade de pinagem, alimentação fora da faixa especificada ou conexão incompleta.	Confirme a pinagem no datasheet do dispositivo, meça a alimentação e verifique o acoplamento do conector; compare com os limites de 10...36 V DC.
O LED de operação verde não acende.	Possível ausência de alimentação ou circuito aberto no cabo ou na conexão.	Verifique a tensão no circuito, a continuidade dos condutores e o acoplamento M8 antes de substituir o cabo.
O LED amarelo de status não indica o chaveamento esperado.	Pode haver incompatibilidade entre a saída PNP do cabo/dispositivo e a entrada conectada, ou o estado de chaveamento pode não estar presente.	Confirme a lógica PNP e a pinagem nos documentos dos dispositivos e verifique o estado de saída conforme o procedimento do fabricante.
Há falha intermitente quando o cabo se movimenta.	Possível curvatura abaixo do raio mínimo, torção acima do limite informado ou dano por esforço mecânico.	Inspecione o trajeto do cabo e compare a instalação com o raio mínimo de 10 x o diâmetro e o esforço de torção de ±180 °/m; verifique continuidade durante a movimentação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC147 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC147 e para que serve?

É um cabo de conexão com conector fêmea M8 angular de 3 contatos, usado para conectar componentes em aplicações industriais. A ficha especifica função PNP e cabo de 2 m.

Que tipo de conector e sinal elétrico esse cabo oferece?

O EVC147 tem conector M8 fêmea angular, codificação A, de 3 contatos, e função elétrica PNP. Confira a pinagem do equipamento antes de conectar.

O cabo acompanha algum acessório?

A ficha do anúncio não lista acessórios inclusos; portanto, não é possível confirmar itens além do próprio cabo de conexão.

Ele serve em qualquer conector M8?

Não é possível afirmar compatibilidade com qualquer conector M8. A ficha especifica apenas M8 fêmea angular, codificação A, com 3 contatos; outras codificações ou quantidades de contatos precisam ser verificadas.

Posso usar este cabo em um circuito com tensão acima de 36 V DC?

Não. A faixa de operação indicada é de 10...36 V DC; uma tensão superior está fora da especificação informada.

O cabo é indicado para uma aplicação que exige mais de 3 A?

Não. A capacidade de carga total especificada é 3 A, então uma carga superior excede o limite declarado.

O que verificar se o LED verde não acender?

Verifique primeiro a alimentação, o acoplamento do conector e a continuidade do cabo. O LED verde é o indicador de operação informado na ficha.

O que pode causar sinal intermitente quando o cabo se movimenta?

Curvatura ou torção fora dos limites declarados pode contribuir para falhas. Inspecione o percurso e confira o raio mínimo de flexão de 10 vezes o diâmetro do cabo.

Como decido entre este cabo e uma versão de comprimento ou conector diferente?

Escolha o EVC147 se forem necessários 2 m e conector M8 fêmea angular A-coded de 3 contatos. Se o equipamento exigir outro comprimento, geometria ou configuração de contatos, selecione uma versão que corresponda a esses requisitos.

Qual torque devo aplicar no conector durante a instalação?

A faixa de torque de aperto informada é de 0,3...0,5 Nm. Alinhe as interfaces antes do acoplamento e não exceda esse intervalo.

GLOSSÁRIO TÉCNICO

PNP

Tipo de função elétrica indicado para o cabo; a compatibilidade depende da entrada e da pinagem do equipamento conectado.

Codificação A

Identificação da configuração do conector M8 informada na ficha; deve corresponder ao receptáculo do dispositivo.

Grau de proteção IP

Classificação declarada para proteção do conjunto; a instalação e o acoplamento influenciam a proteção efetiva.

Raio de flexão

Raio mínimo de curvatura especificado para aplicação flexível do cabo.

FKM

Material indicado para a vedação do conector.
