Cabo de Conexão M8 Fêmea IFM EVC145 5m

Pré-visualizar: EVC145 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 5m PUR IP69K

EVC145 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 5m PUR IP69K

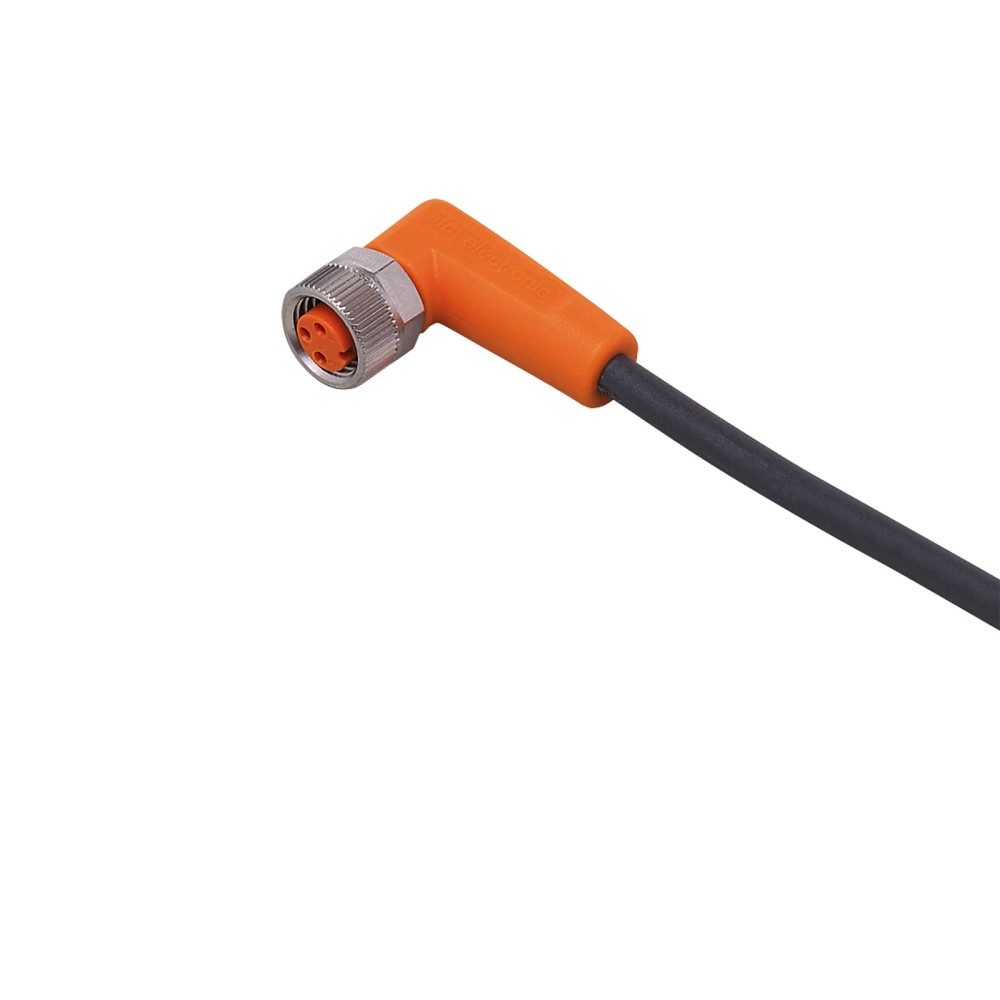

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC145
EAN: 4021179249638
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC145 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

5 m

Conexão

M8 fêmea angular, codificação A, 3 contatos

Elétrica

< 50 V AC / < 60 V DC; corrente nominal de 3 A

Proteção

IP65, IP67, IP68 e IP69K

Cabo

PUR, Ø 3,7 mm, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC145, conector fêmea M8 angular, 5 m, PUR

O IFM EVC145 é um cabo de conexão de 5 m com conector fêmea M8 angular para interligação em sistemas de automação industrial. Possui cabo em PUR, três contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. É especificado para tensão inferior a 50 V AC ou 60 V DC e corrente nominal de 3 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC145
Conector	Fêmea M8 angular, codificação A, 3 contatos
Comprimento do cabo	5 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 50 V AC / < 60 V DC
Corrente nominal	3 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 80 °C
Diâmetro do cabo	3,7 mm
Peso	110,8 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de dispositivos com conexão compatível M8 fêmea, codificação A e 3 contatos, respeitando os limites elétricos do cabo.
Aplicações industriais e automação, inclusive em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme aplicação informada na ficha.
Instalações que necessitem de cabo de 5 m, revestimento PUR e proteção indicada de IP65, IP67, IP68 ou IP69K.

⚠ Considere outro se precisa de:

Não selecione quando a conexão requerida não for M8 fêmea angular, codificação A, de 3 contatos; confirme também o encaixe mecânico do dispositivo.
Não utilize acima de < 50 V AC, < 60 V DC ou 3 A, limites indicados para o produto.
Não escolha este modelo quando for necessário outro comprimento de cabo ou uma conexão diferente; a ficha não informa variantes inclusas neste SKU.

APLICAÇÕES E USO

Aplicação comprovada na ficha: conexão em sistemas de automação industrial, com cabo de 5 m e conector fêmea M8 angular.
Aplicação indicada no cadastro: máquinas-ferramenta e ambientes com refrigerantes e lubrificantes; respeite as condições de instalação e os graus de proteção declarados.
Para aplicação móvel, a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s², além de raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Possibilidade inferida: interligação de dispositivos com conexão M8 correspondente. Confirme pinout, codificação, tensão, corrente e compatibilidade mecânica no equipamento antes de instalar.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC145, conector fêmea M8 angular, 5 m, PUR, verifique estes pontos:

Escolha o EVC145 quando

A instalação exigir 5 m de cabo, conector fêmea M8 angular codificação A com 3 contatos e operação dentro dos limites de tensão e corrente informados.

Verifique outra configuração quando

O equipamento exigir outra configuração de conector, quantidade de contatos, orientação ou comprimento. A compatibilidade mecânica deve ser conferida no dispositivo e a elétrica nos limites do datasheet.

Avalie as condições de instalação

Para aplicação móvel, considere a especificação de curvatura mínima de 10 vezes o diâmetro do cabo e os dados de movimento fornecidos pelo fabricante; não presuma adequação fora desses limites.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	IFM / ifm electronic	Identificação do fabricante informada no anúncio e no cadastro do produto.
Modelo e SKU	EVC145	Código do produto no anúncio.
GTIN	4021179249638	Identificador comercial informado na ficha.
Part number do anúncio	EVC145	Código informado nos dados prioritários do anúncio.
Part number do catálogo	ADOAF030MSS0005H03	Código adicional presente no catalogDataset; confirmar a referência aplicável ao pedido.
Categoria	Tecnologia de conexão; cabos de conexão / conectores	Classificação do produto na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal indicada no cadastro.

Conexão elétrica
Tipo de produto	Cabo de conexão com conector fêmea	Função declarada do produto.
Conector	1 x M8, angular, codificação A	Configuração da conexão fêmea descrita na ficha.
Contatos	3, banhados a ouro	Quantidade e acabamento dos contatos do soquete.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio / porca	Latão, niquelado	Material informado para o sistema de bloqueio.
Torque máximo de aperto	0,3 a 0,5 Nm	Faixa máxima indicada para o aperto da conexão.
Vedação do conector	FKM	Material de vedação informado.
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados na ficha.
Corrente nominal	3 A	Capacidade de carga total informada.
Classe de proteção elétrica	III	Classe de proteção declarada pelo fabricante.
Conexão elétrica do cabo	3 x 0,25 mm² (32 x Ø 0,1 mm)	Construção dos condutores conforme ficha.
Cores dos fios	BK = preto; BN = marrom; BU = azul	Identificação de cores informada; conferir a atribuição de pinos no esquema do fabricante.

Cabo e dados mecânicos
Comprimento	5 m	Comprimento informado para o cabo fornecido.
Material do cabo	PUR	Material de revestimento declarado.
Diâmetro do cabo	3,7 mm	Diâmetro indicado na ficha.
Material do invólucro	TPU	Material indicado para o invólucro do conector.
Peso	110,8 g	Massa informada no catalogDataset.
Dimensões	19 x 10 x 25,5 mm	Dimensões informadas no cadastro; consulte o desenho dimensional para interpretação geométrica.
Raio mínimo de curvatura em aplicação flexível	10 x o diâmetro do cabo	Limite mínimo declarado para instalação flexível; não é o raio de curvatura para instalação fixa.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura; condições de ensaio detalhadas devem ser verificadas no datasheet.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados na ficha; as condições de instalação e ensaio correspondentes devem ser consultadas no fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa móvel informada no cadastro.
Limite de temperatura cULus	Até 80 °C	Restrição indicada na ficha para cULus.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Aplicações indicadas	Aplicações industriais e automação; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação registrados no cadastro.

Movimento e velocidade
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m	Condição de deslocamento informada na ficha.
Aceleração máxima associada	5 m/s²	Valor associado à condição de movimento de 5 m declarada.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; o cabo é apresentado como componente de conexão, sem protocolo declarado.

• Compatibilidade informada para conexão M8 angular, fêmea, codificação A, com 3 contatos; a compatibilidade com o equipamento depende também do pinout e dos requisitos elétricos do dispositivo.

Conexões

Elétrica Soquete fêmea M8 angular, codificação A, 3 contatos dourados. Tensão de operação: < 50 V AC / < 60 V DC; corrente nominal: 3 A. Cabo de 5 m, 3 x 0,25 mm², fios preto (BK), marrom (BN) e azul (BU).

Processo Não se aplica: trata-se de um cabo de conexão elétrica e a ficha não informa conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 macho correspondente, codificação A e 3 contatos, com pinout e requisitos elétricos compatíveis.	✓	A ficha especifica conector fêmea M8 angular, codificação A, com 3 contatos; confirme o pinout do equipamento antes da ligação.
Circuito dentro dos limites de tensão e corrente especificados.	✓	Os limites informados são < 50 V AC, < 60 V DC e corrente nominal de 3 A.
Dispositivo que exige conexão de outra família, codificação, orientação ou número de contatos.	✗	A conexão especificada para este cabo é M8 fêmea angular, codificação A, com 3 contatos; a ficha não declara outras configurações.
Aplicação que exige uso acima de 3 A ou dos limites de tensão informados.	✗	Essas condições excedem os valores declarados para o produto.
Equipamento cuja atribuição de pinos não foi confirmada.	✗	A ficha informa as cores dos condutores, mas a compatibilidade elétrica exige conferir o pinout do dispositivo e do cabo.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC145, conector fêmea M8 angular, 5 m, PUR

Desenergize o circuito e confirme que a tensão e a corrente previstas permanecem dentro dos limites especificados para o cabo.
Verifique no dispositivo a conexão M8 macho correspondente, a codificação A, a quantidade de contatos e o pinout; não use somente as cores dos fios como confirmação de função.
Planeje o trajeto dos 5 m de cabo e evite exceder o raio mínimo de curvatura de 10 vezes o diâmetro em aplicação flexível.
Inspecione conector, contatos, vedação e cabo; não instale componentes danificados ou contaminados.
Acople e aperte a conexão sem exceder o torque máximo de 0,3 a 0,5 Nm indicado na ficha.
Após a ligação, verifique continuidade, atribuição dos condutores e funcionamento do circuito antes de colocar a instalação em serviço.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não recebe sinal.	Conexão incompatível, pinout incorreto ou contato elétrico deficiente.	Confirme codificação, número de contatos e pinout nos documentos do dispositivo e do cabo; inspecione o acoplamento e teste continuidade com o circuito desenergizado.
A conexão apresenta entrada de umidade ou perda de vedação.	Acoplamento incompleto, vedação danificada ou instalação fora das condições de proteção especificadas.	Inspecione a vedação e as superfícies de conexão, confira o encaixe e consulte as condições de aplicação dos graus IP no datasheet.
O cabo apresenta interrupções quando movimentado.	Raio de curvatura menor que o limite informado, torção excessiva ou dano mecânico no cabo.	Inspecione o trajeto e a região do conector; verifique se a curvatura em aplicação flexível respeita o mínimo de 10 vezes o diâmetro e se a instalação atende aos dados de movimento.
A conexão fica frouxa ou os contatos apresentam falha intermitente.	Acoplamento insuficiente, aperto fora da faixa indicada ou contaminação/dano nos contatos.	Com o circuito desenergizado, inspecione os contatos e confirme o aperto conforme o torque indicado de 0,3 a 0,5 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC145 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC145 e para que serve?

É um cabo de conexão com conector fêmea M8 angular, destinado a interligações em sistemas de automação industrial. Tem 5 m e três contatos.

Com quais conectores e limites elétricos devo conferir a compatibilidade?

A ficha especifica M8 fêmea angular, codificação A, com 3 contatos, tensão inferior a 50 V AC ou 60 V DC e corrente nominal de 3 A. Confirme também o pinout do dispositivo conectado.

O que acompanha o produto?

A ficha indica uma peça por embalagem: o cabo de conexão EVC145. Não há acessórios adicionais listados.

Este cabo serve para uma conexão M12 ou para um M8 com outra codificação?

A ficha deste modelo especifica conector M8 fêmea angular, codificação A. Não o selecione para conexão M12 ou outra configuração sem confirmar a compatibilidade no equipamento.

Posso usar o EVC145 em um circuito acima de 3 A?

Não conforme os dados informados: a corrente nominal é 3 A. Verifique os requisitos do circuito e selecione um cabo com especificação adequada se esse limite for excedido.

O equipamento não funciona depois da instalação: o que devo verificar antes de trocar o cabo?

Confirme o encaixe, a codificação e o pinout entre o cabo e o dispositivo, além da continuidade dos condutores. Verifique também se tensão e corrente estão dentro dos limites especificados.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é curvatura ou esforço mecânico fora das condições declaradas. Inspecione o trajeto, o conector e o raio mínimo de curvatura para aplicação flexível, informado como 10 vezes o diâmetro do cabo.

É melhor comprar este cabo ou um conjunto de distribuição?

O EVC145 é uma peça de conexão com 5 m de cabo e um conector fêmea M8 angular. Se a instalação exigir distribuição para várias conexões, compare a configuração necessária com o produto distribuidor correspondente; a ficha não informa que este cabo inclua um distribuidor.

Como escolher entre o EVC145 e um cabo com outra configuração?

Escolha o EVC145 quando forem necessários 5 m, conexão fêmea M8 angular codificação A e três contatos, dentro dos limites elétricos informados. Para outro comprimento, orientação, codificação ou número de contatos, verifique outro modelo compatível.

Que cuidados devo ter ao instalar o cabo?

Confirme o pinout, respeite o raio mínimo de curvatura indicado para aplicação flexível e não exceda o torque de aperto de 0,3 a 0,5 Nm. Consulte o datasheet para as condições completas de instalação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação declarada para a conexão M8; deve corresponder à conexão do dispositivo.

Grau de proteção IP

Classificação de proteção declarada para o produto contra ingresso de elementos, conforme condições de ensaio aplicáveis.

PUR

Material especificado para o revestimento do cabo de conexão.

Raio mínimo de curvatura

Limite de curvatura informado para aplicação flexível; abaixo desse valor, o cabo fica fora da condição especificada.

Codificação de condutores

Identificação dos fios por cores conforme a ficha; a cor, por si só, não substitui a verificação do pinout.
