Cabo Fêmea M8 Angular IFM EVC144 2m

Pré-visualizar: EVC144 IFM - Cabo Fêmea M8 Angular Automação Industrial 2m PUR IP69K

EVC144 IFM - Cabo Fêmea M8 Angular Automação Industrial 2m PUR IP69K

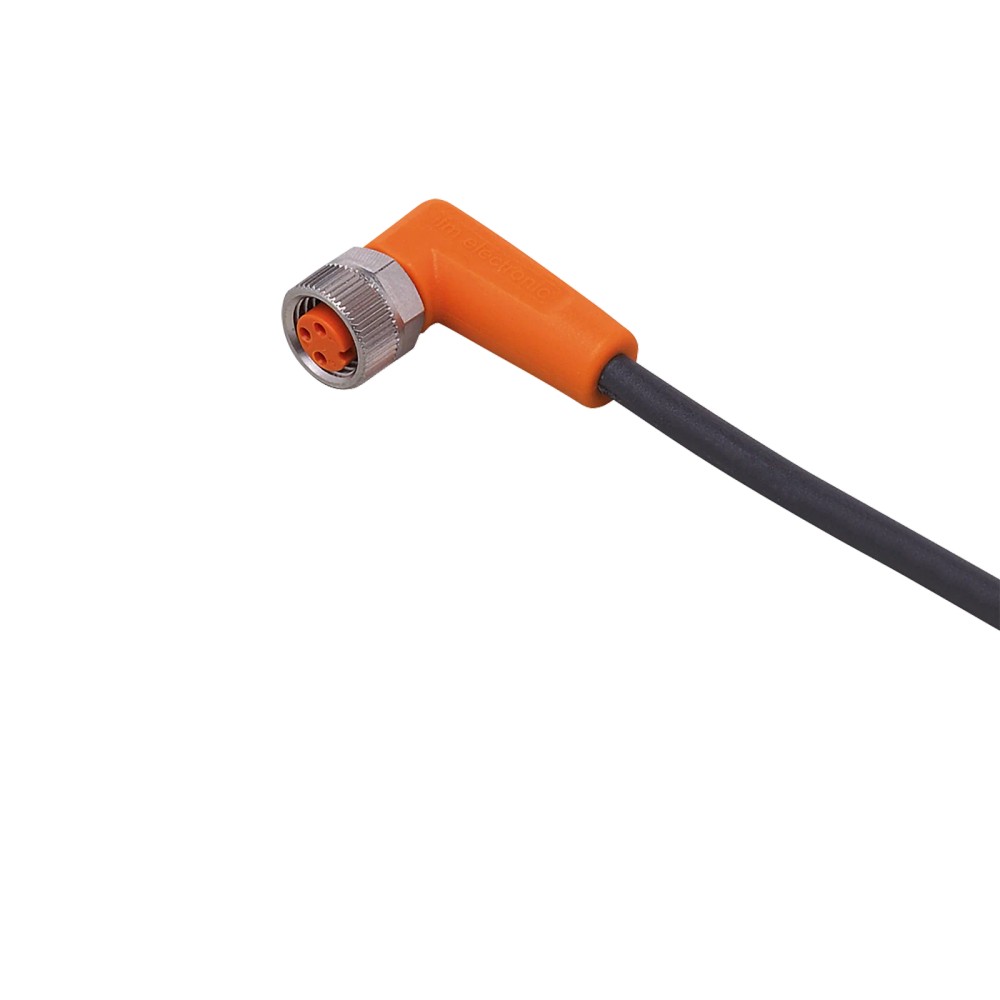

Imagem meramente ilustrativa

R$ 180,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC144
EAN: 4021179249621
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVC144 IFM - Cabo Fêmea M8 Angular Automação Industrial 2m PUR IP69K"

Destaques do Produto

Conector

Fêmea M8 angular, codificação A, 3 contatos

Comprimento

2 m

Tensão

< 50 V AC / < 60 V DC

Corrente nominal

3 A de capacidade de carga total

Proteção

IP65, IP67, IP68 e IP69K

Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVC144 — conector fêmea M8 angular, 2 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC144 é um cabo de conexão de 2 m com conector fêmea M8 angular, destinado à conexão de componentes em sistemas de automação industrial. Possui revestimento PUR, contatos dourados e proteção especificada como IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 50 V AC ou 60 V DC e tem capacidade de carga total de 3 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC144
Tipo de conexão	Conector fêmea M8 angular, codificação A, 3 contatos
Comprimento do cabo	2 m
Material do cabo	PUR; preto; diâmetro de 3,7 mm
Condutores	3 x 0,25 mm² (32 x Ø 0,1 mm)
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25...90 °C; cULus: até 80 °C
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram conector fêmea M8 angular, codificação A, com 3 contatos.
Aplicações de automação industrial e máquinas-ferramenta; o contexto do produto também cita uso com refrigerantes e lubrificantes.
Instalações cujos requisitos elétricos não excedam < 50 V AC, < 60 V DC e 3 A de capacidade de carga total.
Aplicações com movimento do cabo dentro dos dados informados pelo fabricante, considerando velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

⚠ Considere outro se precisa de:

Não especificar para requisitos acima de < 50 V AC, < 60 V DC ou 3 A de capacidade de carga total.
Não especificar para conexões que exijam geometria, gênero, codificação ou número de contatos diferentes de fêmea M8 angular, codificação A, 3 contatos.
Não aplicar com raio de curvatura inferior ao mínimo indicado de 10 x o diâmetro do cabo em aplicação flexível.
Não presumir que os graus IP listados autorizem imersão, lavagem ou exposição em qualquer condição; validar a condição de uso e a montagem no datasheet do fabricante.

APLICAÇÕES E USO

Aplicação comprovada na ficha: conexões em sistemas de automação industrial e máquinas-ferramenta; o catálogo também cita uso com refrigerantes e lubrificantes.
Aplicações com movimento do cabo: respeitar a velocidade máxima de 3,3 m/s nas condições declaradas de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Possibilidade inferida: conexão de um dispositivo industrial com entrada M8 compatível. Confirmar gênero, codificação, contatos, pinagem e limites elétricos do equipamento antes da integração.
A ficha lista graus IP65, IP67, IP68 e IP69K, mas não detalha neste contexto os procedimentos, duração ou condições de ensaio; conferir o datasheet para validar exposição específica a água, lavagem ou imersão.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVC144 — conector fêmea M8 angular, 2 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC144 quando

A instalação exigir cabo de 2 m com conector fêmea M8 angular, codificação A e 3 contatos, além de atender aos limites elétricos, ambientais e de curvatura informados na ficha.

Busque outra configuração quando

O equipamento exigir outro tipo ou gênero de conector, outra codificação, outro número de contatos, comprimento diferente ou condições elétricas superiores às especificadas. Confirme a correspondência do conector e da pinagem com o dispositivo antes da compra.

Valide a instalação móvel

Para uso com movimento, compare a aplicação com os limites publicados: velocidade máxima de 3,3 m/s no deslocamento horizontal de 5 m, aceleração máxima de 5 m/s² e raio mínimo de curvatura de 10 x o diâmetro do cabo em aplicação flexível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	IFM / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
Modelo / SKU	EVC144	Código do produto.
GTIN	4021179249621	Identificador comercial informado na ficha.
Part number do anúncio	EVC144	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ADOAF030MSS0002H03	Código presente no conjunto de dados do catálogo; validar a referência na documentação do fabricante.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação indicada na ficha.
Aplicação informada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários listados no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Conexão elétrica

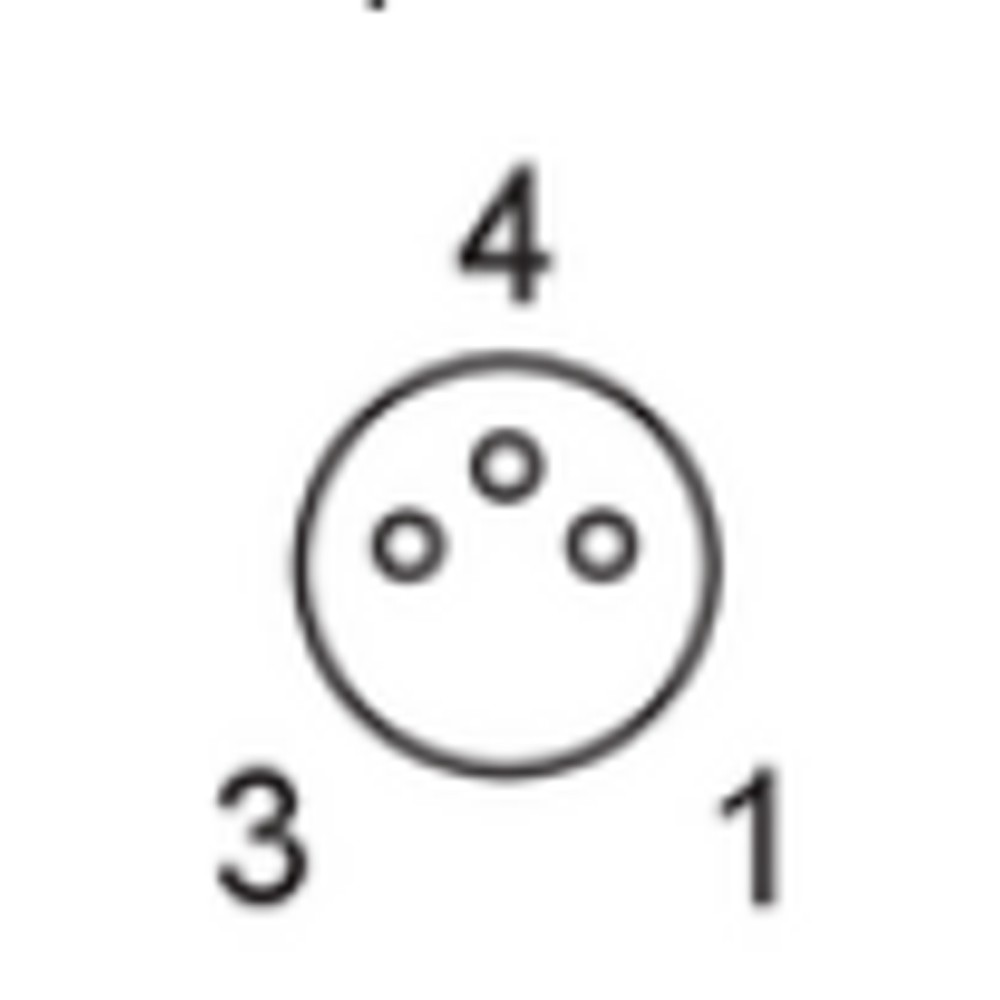

Conector	1 x M8, fêmea, angular, codificação A	Configuração mecânica da conexão elétrica.
Contatos	3, dourados	Número e acabamento dos contatos indicados na ficha.
Condutores	3 x 0,25 mm² (32 x Ø 0,1 mm)	Constituição elétrica do cabo informada pelo fabricante.
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão declarados para o produto.
Capacidade de carga total	3 A	Limite de corrente informado na ficha.
Classe de proteção	III	Classe de proteção declarada pelo fabricante.

Construção e materiais
Comprimento do cabo	2 m	Comprimento informado para o cabo.
Revestimento do cabo	PUR, preto, Ø 3,7 mm	Material, cor e diâmetro externo declarados para o cabo.
Invólucro do conector	TPU, laranja	Material e cor indicados para o corpo do conector.
Material da porca de bloqueio	Latão, niquelado	Material declarado para o bloqueio do conector.
Vedação	FKM	Material da vedação especificado na ficha.
Sem silicone	Sim	Característica explicitamente informada.
Sem halogênio	Sim	Característica explicitamente informada.
Contatos banhados a ouro	Sim	Acabamento dos contatos indicado na ficha.

Dados mecânicos e de movimento
Dimensões do conector	19 x 10 x 25,5 mm	Dimensões publicadas no catálogo.
Peso	62,9 g	Valor informado nos dados do catálogo.
Torque máximo de aperto	0,3...0,5 Nm	Faixa de aperto indicada para o conector.
Ciclos de curvatura	> 5 milhões	Valor declarado para a resistência a ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção informado na ficha.
Raio de curvatura em aplicação flexível	Mín. 10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível.
Tolerâncias para dobras e deslocamentos	Sim	Característica de uso informada na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições específicas associadas ao valor de velocidade informado.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus declarados na ficha; a condição efetiva depende da instalação e do uso conforme documentação do fabricante.
Temperatura ambiente	-25...90 °C	Faixa de temperatura indicada para o ambiente.
Temperatura ambiente móvel	-25...90 °C	Faixa indicada para condição móvel.
Restrição de temperatura cULus	Até 80 °C	Limite específico indicado na observação cULus.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O produto é um cabo de conexão, não um dispositivo de comunicação com protocolo identificado.

Conexões

Elétrica Cabo com 3 condutores de 0,25 mm²; conector fêmea M8 angular, codificação A, com 3 contatos dourados. Limites informados: < 50 V AC / < 60 V DC e capacidade de carga total de 3 A. A compatibilidade elétrica depende da pinagem e dos requisitos do dispositivo conectado, que devem ser conferidos separadamente.

Processo Não possui conexão de processo informada. A conexão especificada é elétrica, por conector fêmea M8 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M8 macho correspondente, codificação A e 3 contatos, cuja pinagem e limites elétricos coincidam com o cabo.	✓	A ficha especifica conector fêmea M8 angular, codificação A, 3 contatos e limites de < 50 V AC / < 60 V DC e 3 A; confirme a pinagem do dispositivo.
Conexão que exija conector fêmea M8 angular, codificação A e 3 contatos.	✓	Essas características correspondem à conexão elétrica descrita na ficha; a compatibilidade completa requer conferir a contraparte.
Circuito com tensão acima de < 50 V AC ou < 60 V DC, ou carga acima de 3 A.	✗	A solicitação excede os limites elétricos informados para o produto.
Equipamento que requeira outro gênero, formato, codificação ou número de contatos.	✗	A conexão descrita é fêmea M8 angular, codificação A, com 3 contatos; não há evidência de compatibilidade mecânica com outras configurações.
Integração que exija protocolo de comunicação específico.	✗	A ficha não identifica protocolo de comunicação para este cabo; verifique a documentação dos equipamentos conectados.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVC144 — conector fêmea M8 angular, 2 m, PUR, IP65/IP67/IP68/IP69K

Confirme que a contraparte é compatível com conector M8 fêmea angular, codificação A e 3 contatos; verifique também a pinagem no equipamento.
Desenergize o circuito antes de conectar e confirme que tensão e corrente permanecem dentro dos limites declarados.
Posicione o conector alinhado com a contraparte e acople sem forçar ou cruzar a rosca.
Aperte o bloqueio dentro da faixa de torque de 0,3...0,5 Nm.
Instale o cabo respeitando o raio mínimo de curvatura de 10 x o diâmetro do cabo em aplicação flexível e os limites de movimento especificados.
Após a montagem, verifique o acoplamento, a integridade do cabo e a vedação; consulte o datasheet para condições de instalação e manutenção não detalhadas aqui.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou fica desalinhada.	Contraparte com gênero, codificação, geometria ou número de contatos diferente do conector fêmea M8 angular, codificação A, de 3 contatos.	Compare a identificação e a configuração física da contraparte com os dados do EVC144; não force o acoplamento.
O equipamento conectado não funciona ou apresenta sinal incorreto.	Pinagem incompatível ou conexão elétrica inadequada entre o cabo e o dispositivo.	Confira a pinagem nos documentos dos dois equipamentos e verifique continuidade dos condutores com o circuito desenergizado.
Há aquecimento ou interrupção sob carga.	Tensão ou corrente do circuito acima dos limites informados, ou conexão inadequada.	Meça tensão e corrente de operação e compare com < 50 V AC / < 60 V DC e 3 A; inspecione o acoplamento e os contatos.
A vedação ou o cabo apresenta dano após montagem ou movimento.	Conector apertado fora da faixa especificada, cabo dobrado abaixo do raio mínimo ou uso além das condições ambientais e de movimento indicadas.	Verifique torque de 0,3...0,5 Nm, raio mínimo de 10 x o diâmetro do cabo, integridade da vedação e condições reais de operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC144 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC144 e para que serve?

É um cabo de conexão com conector fêmea M8 angular, destinado a conectar componentes em aplicações industriais. A ficha especifica comprimento de 2 m e 3 contatos.

Com quais conexões ele pode ser usado?

A conexão informada é fêmea M8 angular, codificação A, com 3 contatos. Confirme que a contraparte e a pinagem do equipamento correspondem antes da instalação.

O que vem junto com o EVC144?

A ficha indica uma peça por embalagem e não lista acessórios inclusos. Portanto, não há acessórios adicionais identificados nos dados disponíveis.

Ele serve para tensão ou corrente acima dos limites especificados?

Não; a ficha informa tensão de operação inferior a 50 V AC ou 60 V DC e capacidade de carga total de 3 A. Para circuitos acima desses limites, selecione um componente especificado para a condição requerida.

Posso usar este cabo com uma conexão M8 de outro formato ou número de contatos?

A ficha identifica uma conexão fêmea M8 angular, codificação A, com 3 contatos. Não há dados que confirmem compatibilidade com outra geometria, codificação ou quantidade de contatos.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocar?

Verifique primeiro a correspondência da pinagem e a continuidade dos condutores com o circuito desenergizado. Confira também se tensão e corrente estão dentro dos limites informados.

O conector não acopla ou parece ficar torto; qual pode ser a causa?

Uma causa provável é a contraparte não corresponder ao conector fêmea M8 angular, codificação A, de 3 contatos. Compare as configurações e não force a conexão.

Este cabo é vendido como kit com acessórios ou como peça avulsa?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Assim, os dados disponíveis descrevem o cabo, sem indicar um kit.

Como devo apertar e acomodar o cabo na instalação?

A faixa de torque indicada para o conector é de 0,3...0,5 Nm. Em aplicação flexível, respeite o raio mínimo de curvatura de 10 x o diâmetro do cabo.

O produto tem protocolo de comunicação ou diagrama de pinagem informado?

A ficha não identifica protocolo de comunicação nem fornece um link separado de pinagem. Consulte o datasheet e a documentação do equipamento conectado para confirmar a atribuição dos contatos.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8 indicada para a conexão do produto. (Ref.: conexão elétrica do EVC144: M8, codificação A)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Grau de proteção IP

Classificação de proteção declarada para o produto; a ficha lista IP65, IP67, IP68 e IP69K. (Ref.: grau de proteção)

Raio mínimo de curvatura

Limite mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x o diâmetro do cabo)

Torque de aperto

Faixa de torque indicada para apertar o bloqueio do conector. (Ref.: 0,3...0,5 Nm)
