Cabo Conector Fêmea IFM EVC143 10m

Pré-visualizar: EVC143 IFM - Cabo Conector Fêmea IFM Automação Industrial 10m PUR IP69K

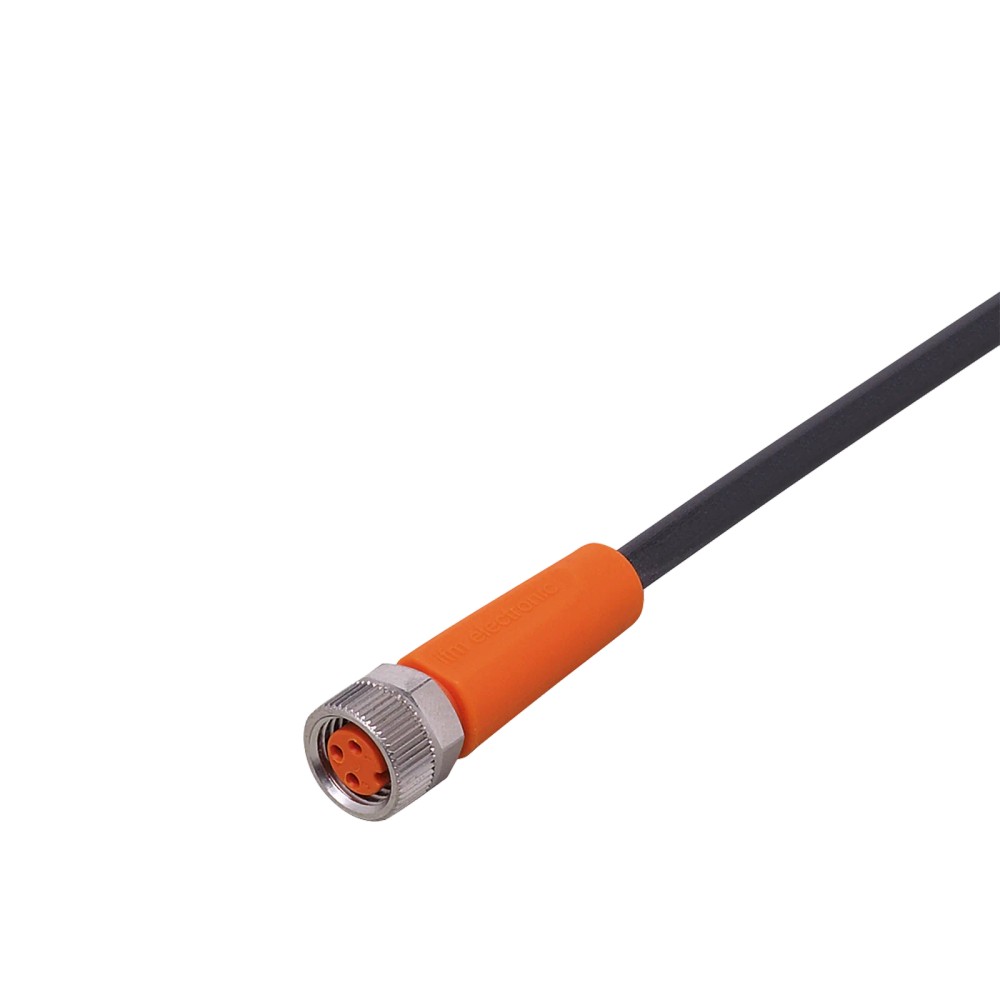

EVC143 IFM - Cabo Conector Fêmea IFM Automação Industrial 10m PUR IP69K

Imagem meramente ilustrativa

R$ 257,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC143
EAN: 4021179249614
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC143 IFM - Cabo Conector Fêmea IFM Automação Industrial 10m PUR IP69K"

Destaques do Produto

Comprimento

10 m

Conector

Fêmea M8, reto, codificação A, 3 contatos

Extremidade oposta

Aberta

Tensão

< 50 V AC / < 60 V DC

Corrente total

3 A

Revestimento e proteção

PUR; IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC143 com conector fêmea M8, 10 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC143 é um cabo de conexão com conector fêmea M8, destinado a aplicações industriais e à conexão em máquinas-ferramenta. Possui cabo de 10 m com revestimento PUR, tensão de operação inferior a 50 V AC e contatos dourados. Sua proteção especificada inclui IP65, IP67, IP68 e IP69K; a ficha também informa que é isento de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC143
Tipo de conector	Fêmea M8, reto, codificação A
Comprimento do cabo	10 m
Material do cabo	PUR, preto, sem halogênio; diâmetro de 3,7 mm
Tensão de operação	< 50 V AC / < 60 V DC
Corrente total admissível	3 A
Contatos	3, dourados
Grau de proteção	IP65, IP67, IP68 e IP69K
Extremidade do cabo	Aberta; 3 x 0,25 mm²
Temperatura ambiente	-25...90 °C; cULus: até 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação industrial que requeiram cabo de conexão com conector fêmea M8 reto, codificação A, 3 contatos e extremidade oposta aberta.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha do produto.
Instalações compatíveis com os limites elétricos informados: < 50 V AC / < 60 V DC e capacidade de carga total de 3 A.

⚠ Considere outro se precisa de:

Não especificar para uma conexão que exija conector diferente de fêmea M8 reto, codificação A, ou quantidade de contatos diferente de 3 sem confirmar a compatibilidade do equipamento.
Não utilizar além dos limites elétricos informados de tensão e corrente.
Não presumir que o cabo seja fornecido com conector na extremidade aberta; essa extremidade é indicada como aberta.

APLICAÇÕES E USO

Uso em aplicações industriais e de automação industrial, conforme indicação do fabricante.
Conexão em máquinas-ferramenta; a ficha também indica aplicações com refrigerantes e lubrificantes. Respeite os graus de proteção e a faixa de temperatura especificados, considerando a montagem e as condições reais de exposição.
Em instalações móveis, verifique o raio mínimo de flexão, os ciclos de curvatura e as condições de movimento especificadas. A ficha associa a velocidade máxima de 3,3 m/s a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Aplicações que exijam protocolo de comunicação, pinagem específica ou desempenho não descrito devem ser validadas no datasheet e com a interface do equipamento conectado.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC143 com conector fêmea M8, 10 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC143 quando

A instalação exigir um cabo de conexão de 10 m, conector fêmea M8 reto com codificação A e 3 contatos, extremidade oposta aberta e operação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir outro tipo ou gênero de conector, outra codificação, outra quantidade de contatos, outro comprimento ou valores elétricos fora dos limites especificados. Confirme a interface e a pinagem no datasheet do fabricante antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto.
Modelo / SKU	EVC143	Identificação do produto.
Part number	ADOGF030MSS0010H03	Código de peça informado no cadastro de catálogo.
GTIN	4021179249614	Identificador comercial.
Marca	IFM	Marca indicada no anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	3 A	Limite de corrente total informado.
Classe de proteção	III	Classificação indicada na ficha.

Conexões e condutores

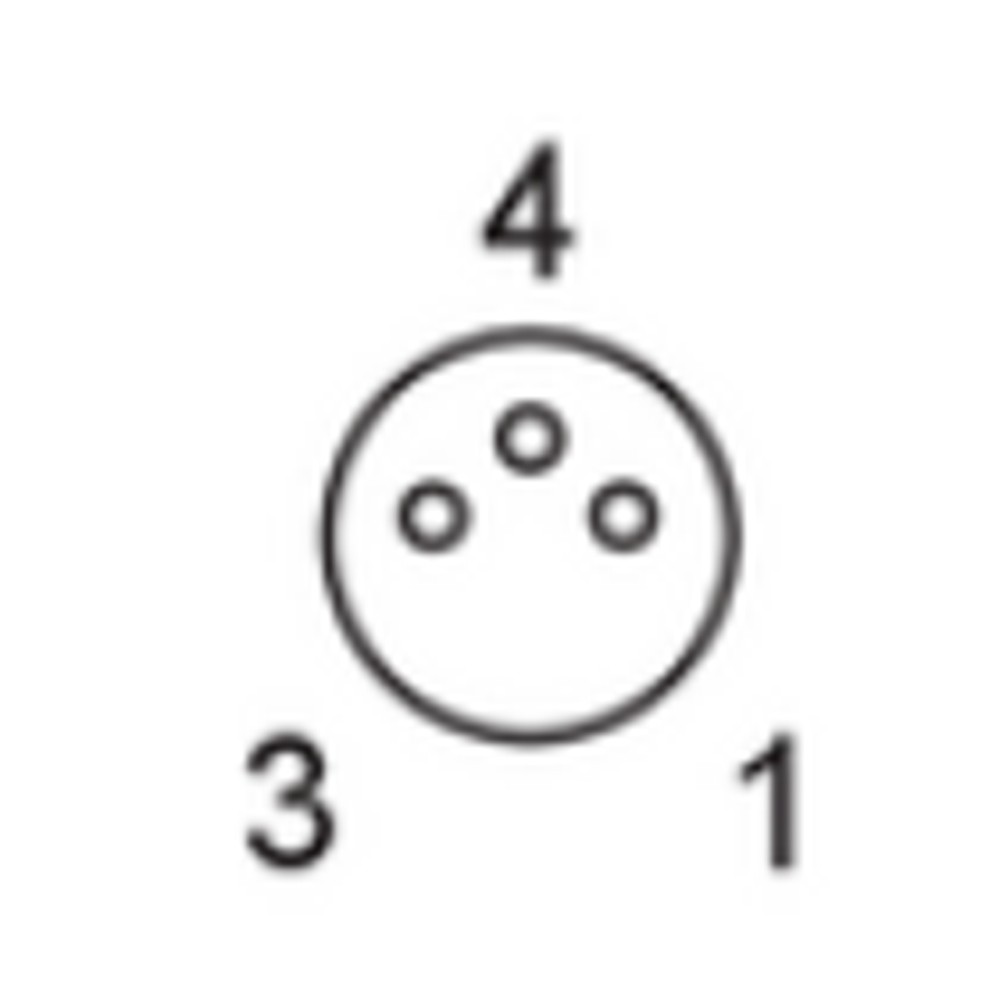

Conector	1 x M8, fêmea, reto; codificação A	Configuração do soquete.
Contatos do conector	3, dourados	Quantidade e acabamento dos contatos.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do soquete.
Bloqueio	Latão, niquelado	Material e acabamento da porca de bloqueio.
Torque máximo de aperto	0,3...0,5 Nm	Faixa indicada para o aperto da conexão.
Vedação do conector	FKM	Material da vedação informado.
Comprimento e construção do cabo	10 m; 3 x 0,25 mm² (32 x Ø 0,1 mm)	Construção do cabo indicada na ficha.
Extremidade do cabo	Aberta	A extremidade oposta ao soquete não possui conector especificado.

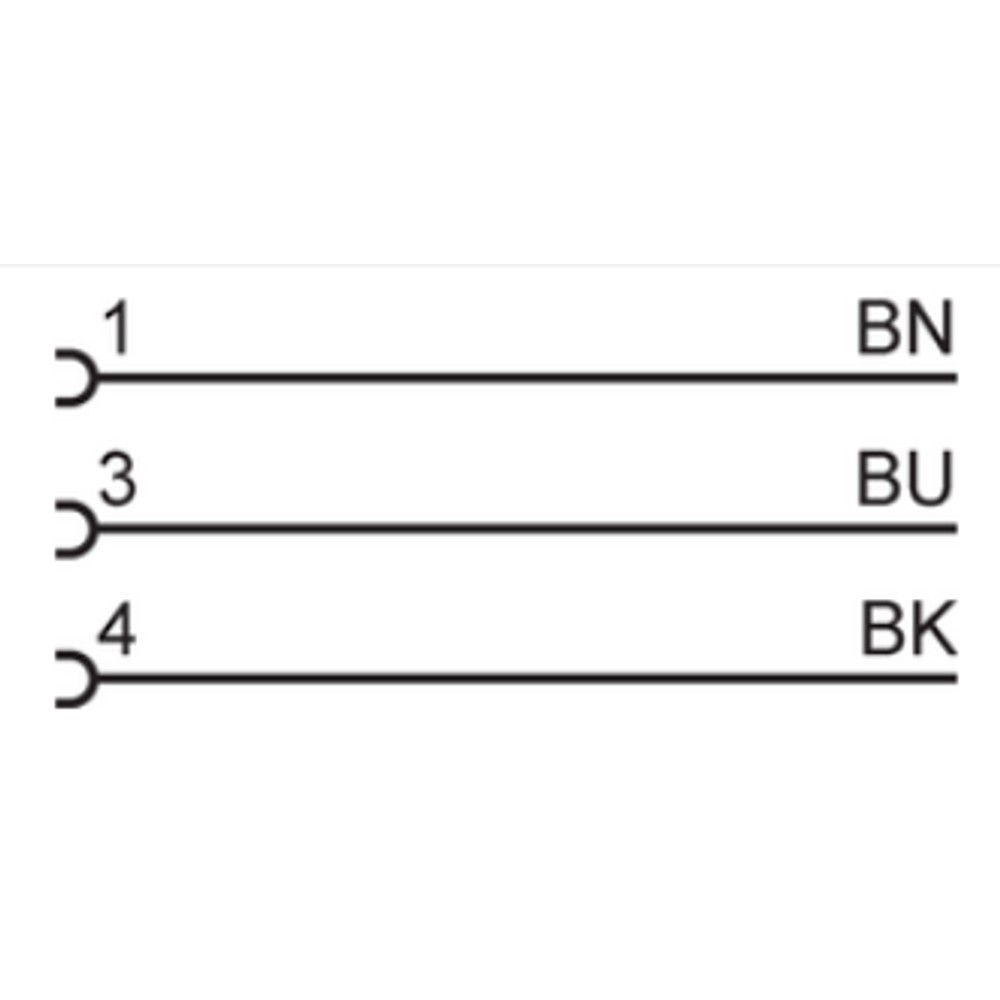

Cores dos fios	BK (preto), BN (marrom), BU (azul)	Identificação de cores informada no cadastro técnico.

Materiais e características
Revestimento do cabo	PUR, preto, sem halogênio, Ø 3,7 mm	Material, cor e diâmetro do cabo.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.
Material do invólucro	TPU	Material informado para o invólucro.
Material da porca	Latão, niquelado	Material e acabamento do elemento de bloqueio.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados; a adequação depende da montagem correta e das condições de aplicação.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente indicada.
Limite de temperatura cULus	Até 80 °C	Limite específico indicado na ficha para cULus.
Temperatura ambiente em movimento	-25...90 °C	Faixa informada para condição móvel.

Dados mecânicos e movimento
Raio de flexão mínimo	10 x diâmetro do cabo	Raio mínimo de flexão especificado; aplicar em relação ao diâmetro informado do cabo.
Ciclos de curvatura	> 5 milhões	Resistência a ciclos de curvatura declarada.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para o cabo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições associadas ao valor máximo de velocidade.

Dados físicos e embalagem
Peso	203,4 g	Peso indicado no cadastro técnico.
Dimensões cadastradas	10 x 10 x 31 mm	Dimensões informadas no cadastro; verificar o desenho dimensional para interpretação.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Cabo de conexão passivo; a ficha não informa protocolo de comunicação específico.

Conexões

Elétrica Um soquete fêmea M8 reto, codificação A, com 3 contatos dourados; extremidade oposta aberta. Cabo de 10 m, 3 x 0,25 mm². Tensão de operação < 50 V AC / < 60 V DC e capacidade de carga total de 3 A. Cores dos condutores: BK (preto), BN (marrom) e BU (azul).

Processo Conector elétrico M8 fêmea reto, codificação A. Não há conexão de processo fluido especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M8 macho, codificação A, 3 contatos, e requisitos elétricos dentro dos limites da ficha	✓	A configuração do cabo é fêmea M8 reto, codificação A, com 3 contatos. A compatibilidade final depende também da pinagem e da aplicação do equipamento.
Equipamento que exige conector fêmea no ponto de acoplamento	✗	O EVC143 possui conector fêmea; confirme o gênero requerido na interface do equipamento.
Aplicação com tensão ou corrente acima dos limites especificados	✗	A ficha informa tensão inferior a 50 V AC / 60 V DC e capacidade de carga total de 3 A.
Aplicação que exige protocolo de comunicação definido pela especificação do cabo	✗	A ficha não declara protocolo de comunicação para este cabo.
Máquinas-ferramenta ou aplicações industriais com refrigerantes e lubrificantes	✓	Essas aplicações são indicadas na descrição do produto; a instalação deve respeitar os limites e condições ambientais especificados.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC143 com conector fêmea M8, 10 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o equipamento de destino possui interface compatível com conector M8 macho, codificação A, 3 contatos, e valide a pinagem no datasheet do equipamento.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector e a extremidade aberta; confira se não há danos ou contaminação nos contatos.
Acople o soquete M8 alinhando a codificação, sem forçar a rosca ou os contatos.
Aperte a conexão dentro da faixa de torque especificada de 0,3...0,5 Nm.
Roteie e fixe o cabo sem exceder os limites de flexão e movimento; confirme a continuidade e a ligação dos condutores antes de energizar.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem sinal ou alimentação no equipamento conectado.	Conector não acoplado corretamente, contato danificado ou ligação incorreta na extremidade aberta.	Desenergize o circuito, confira o acoplamento e inspecione a continuidade de cada condutor conforme a pinagem do equipamento.
Interrupções intermitentes durante o movimento do cabo.	Condutor ou contato com falha, ou instalação submetida a flexão ou movimento fora das condições especificadas.	Inspecione o cabo ao longo do percurso e verifique o raio de flexão, a fixação e a continuidade enquanto movimenta o trecho de forma controlada.
Umidade ou contaminação observada na conexão.	Acoplamento incompleto, vedação danificada ou montagem fora das condições necessárias para o grau de proteção declarado.	Inspecione o estado da vedação e do conector, confirme o acoplamento e verifique se a instalação corresponde às condições de proteção exigidas.
Aquecimento ou queda de tensão no circuito.	Carga elétrica acima da capacidade especificada ou conexão com resistência elevada.	Meça a corrente e a tensão no circuito, confirme que a carga total não excede 3 A e verifique os contatos e terminações.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC143 em português (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC143 e para que tipo de conexão serve?

É um cabo de conexão com conector fêmea M8 reto, codificação A, e extremidade oposta aberta. A ficha o indica para aplicações industriais, automação e máquinas-ferramenta.

O que vem com o EVC143?

A ficha informa uma peça por embalagem. O produto é o cabo de conexão; não há acessórios adicionais listados.

Posso usar este cabo em um circuito acima de 3 A ou 50 V AC?

Não deve ser especificado acima dos limites informados: capacidade de carga total de 3 A e tensão inferior a 50 V AC ou 60 V DC. Confira também os requisitos do equipamento conectado.

Ele serve para um equipamento que exige conector M12 ou uma quantidade diferente de contatos?

A ficha deste produto especifica conector fêmea M8, codificação A, com 3 contatos. Para outro tamanho ou configuração, selecione uma versão cuja ficha corresponda à interface requerida.

O equipamento não liga depois da instalação; o que verifico antes de trocar o cabo?

Verifique o acoplamento do conector, a pinagem e a continuidade dos condutores da extremidade aberta. Faça as verificações com o circuito desenergizado e compare a ligação com o esquema do equipamento.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma interrupção pode estar relacionada a dano no cabo ou a condições de flexão e movimento fora das especificações. Inspecione o percurso, o raio de flexão e a continuidade antes de substituir o componente.

É melhor comprar um cabo com conectores nas duas pontas ou o EVC143?

O EVC143 tem soquete fêmea M8 em uma ponta e extremidade aberta na outra. Escolha uma configuração com dois conectores apenas se a instalação exigir uma conexão pronta também na extremidade oposta.

Como confirmar se o EVC143 é compatível com meu sensor ou equipamento?

Confira se a interface requer M8 macho, codificação A e 3 contatos, e valide a pinagem e os limites elétricos no datasheet do equipamento. O produto não declara um protocolo de comunicação específico.

Que cuidados devo ter ao instalar e encaminhar o cabo?

Alinhe a codificação antes de acoplar e aplique torque de 0,3...0,5 Nm. No encaminhamento, respeite o raio mínimo de flexão especificado como 10 vezes o diâmetro do cabo.

O EVC143 é adequado para máquinas-ferramenta com refrigerantes e lubrificantes?

A ficha indica uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. Verifique se a temperatura, a montagem e as condições de exposição da instalação estão dentro das especificações.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de orientação do conector que auxilia no acoplamento correto da interface M8.

PUR

Poliuretano indicado como material do revestimento do cabo.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes, dependente da montagem e das condições de uso.

Raio mínimo de flexão

Menor raio de curvatura indicado para encaminhar o cabo sem exceder o limite especificado pelo fabricante.

Contatos dourados

Acabamento dos contatos do conector informado na ficha do produto.
