Cabo Conexão Fêmea M8 3 Pólos 5m IFM EVC142

Pré-visualizar: EVC142 IFM - Cabo Conexão Fêmea M8 3 Pólos Automação Industrial 5m PUR IP69K

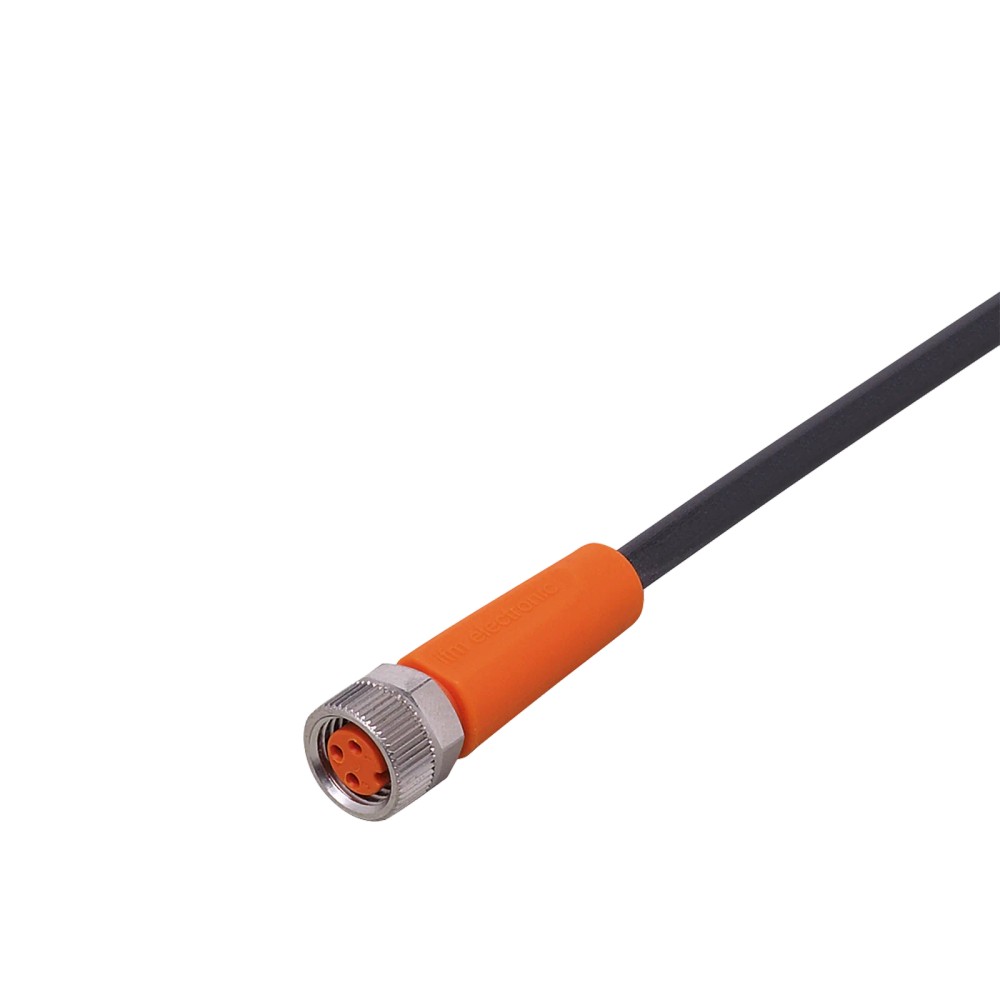

EVC142 IFM - Cabo Conexão Fêmea M8 3 Pólos Automação Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 208,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC142
EAN: 4021179249607
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVC142 IFM - Cabo Conexão Fêmea M8 3 Pólos Automação Industrial 5m PUR IP69K"

Destaques do Produto

Conector

Fêmea M8 reto, codificação A, 3 polos

Comprimento

5 m

Tensão de operação

< 50 V AC / < 60 V DC

Corrente

Capacidade de carga total de 3 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação móvel

Mais de 5 milhões de ciclos de curvatura informados; verificar condições de montagem e movimento

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC142, conector fêmea M8 reto de 3 polos, 5 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC142 é um cabo de conexão com conector fêmea M8 de 3 polos, destinado a conexões em aplicações industriais e de automação. Possui 5 m de comprimento, revestimento em PUR e contatos banhados a ouro. A ficha informa tensão de operação inferior a 50 V AC e inferior a 60 V DC, além de graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC142
Conector	Fêmea M8, reto, codificação A, 3 contatos
Comprimento do cabo	5 m
Material do cabo	PUR, preto, Ø 3,7 mm
Condutores	3 x 0,25 mm²
Tensão de operação	< 50 V AC / < 60 V DC
Capacidade de carga total	3 A
Graus de proteção informados	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 80 °C
Características dos contatos	3 contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M8 reto, codificação A, com 3 contatos e cabo de 5 m.
Aplicações industriais e de automação; a ficha cita máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.
Instalações cuja tensão, corrente, temperatura e condições de proteção estejam dentro dos limites especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a interface necessária for diferente de M8 fêmea reto, codificação A, 3 contatos; confirme a conexão do dispositivo antes da compra.
Não utilizar em circuito que exceda a tensão de operação especificada ou a capacidade de carga total de 3 A.
Não assumir adequação a qualquer fluido, produto químico ou condição de lavagem apenas com base nos graus IP; confirme a compatibilidade do processo e as condições de instalação com o fabricante.

APLICAÇÕES E USO

Aplicação declarada: conexão em sistemas industriais e de automação, incluindo máquinas-ferramenta e instalações com refrigerantes e lubrificantes; a compatibilidade com o fluido específico deve ser confirmada para as condições reais de exposição.
Possibilidade de uso em instalação móvel: o catálogo informa mais de 5 milhões de ciclos de curvatura e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m com aceleração máxima de 5 m/s². Esses valores não devem ser extrapolados para outras condições.
Em ambientes sujeitos a lavagem ou ingresso de água, os graus IP65, IP67, IP68 e IP69K são os declarados; verifique se o método de montagem e a exposição correspondem à classificação necessária.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC142, conector fêmea M8 reto de 3 polos, 5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC142 quando

A conexão requerida for M8 fêmea reta, codificação A, com 3 contatos, o comprimento necessário for 5 m e os limites elétricos e ambientais do cabo atenderem à aplicação.

Verifique outra configuração quando

O dispositivo exigir outra geometria ou codificação de conector, quantidade de contatos ou comprimento. A ficha deste modelo especifica M8 reto, codificação A, 3 contatos e 5 m; não informa compatibilidade com outras configurações.

Valide a instalação antes de aplicar

Compare a tensão, a carga total, a temperatura e as condições de exposição com os dados técnicos. Para movimento, considere o raio mínimo de curvatura especificado e as condições de deslocamento informadas pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	ifm / ifm electronic	Marca indicada nos dados do produto.
Modelo e SKU	EVC142	Identificação do produto no anúncio.
Part number do anúncio	EVC142	Código informado nos dados básicos do anúncio.
Part number do catálogo	ADOGF030MSS0005H03	Código apresentado no registro do catálogo; confirme a referência ao solicitar documentação ou reposição.
GTIN	4021179249607	Identificador comercial informado para o produto.
Categoria	Tecnologia de conexão / cabo de conexão	Classificação indicada nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no registro do catálogo.

Aplicação
Aplicações declaradas	Aplicações industriais e de automação; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação citados no registro do fabricante/catalogação.

Dados elétricos
Tensão de operação	< 50 V AC / < 60 V DC	Limites de tensão informados para operação.
Capacidade de carga total	3 A	Capacidade de carga total declarada.
Classe de proteção elétrica	III	Classe indicada na ficha do produto.

Conexão elétrica
Conector	1 x M8, fêmea, reto, codificação A	Configuração do soquete indicada na ficha.
Contatos	3, banhados a ouro	Quantidade e acabamento dos contatos declarados.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio/porca	Latão, niquelado	Material informado para o elemento de bloqueio.
Vedação do conector	FKM	Material de vedação especificado.
Torque máximo de aperto	0,3...0,5 Nm	Faixa de torque de aperto declarada para a conexão.
Cores dos fios	BK: preto; BN: marrom; BU: azul	Identificação de cores informada; a função de cada fio deve ser verificada no diagrama do dispositivo.

Dados do cabo
Comprimento	5 m	Comprimento nominal do cabo.
Revestimento	PUR	Material do revestimento informado.
Especificação	Preto, Ø 3,7 mm; 3 x 0,25 mm² (32 x Ø 0,1 mm)	Construção e dimensões declaradas para o cabo.
Sem halogênio	Sim	Característica declarada na ficha.
Sem silicone	Sim	Característica declarada na ficha.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados; a adequação depende da instalação e das condições específicas de exposição.
Temperatura ambiente	-25...90 °C; cULus: até 80 °C	Faixas de temperatura declaradas para a condição indicada.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 80 °C	Faixa móvel indicada na ficha.
Material da vedação	FKM	Material especificado para a vedação do conector.

Dados mecânicos e movimento
Dimensões informadas	10 x 10 x 31 mm	Dimensões do produto indicadas no registro do catálogo.
Ciclos de curvatura	> 5 milhões	Número de ciclos de curvatura declarado; não substitui a observância do raio mínimo e das condições de movimento.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Limite mínimo declarado para aplicação flexível; considerar o diâmetro do cabo de 3,7 mm.
Esforço de torção	± 180 °/m	Valor de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento declarada; não extrapolar para outros comprimentos ou acelerações sem validação.
Tolerâncias para dobras e deslocamentos	Informadas como característica especial	A ficha menciona essa característica sem detalhar condições adicionais.
Material do invólucro	TPU	Material declarado para o invólucro do conector.
Peso	105,7 g	Valor informado no registro do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O produto é um cabo de conexão passivo com 3 contatos; confirme no dispositivo a função de cada contato e a pinagem requerida.

Conexões

Elétrica Soquete fêmea M8 reto, codificação A, 3 contatos banhados a ouro; tensão de operação < 50 V AC / < 60 V DC; capacidade de carga total de 3 A. Cabo de 3 x 0,25 mm². A ficha informa as cores BK (preto), BN (marrom) e BU (azul), mas a função elétrica de cada condutor deve ser confirmada no diagrama do dispositivo conectado.

Processo Conector elétrico M8 fêmea; não é uma conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M8 macho, codificação A, 3 contatos e requisitos elétricos dentro dos limites informados	✓	A configuração do cabo corresponde a uma conexão fêmea M8 reta, codificação A, de 3 contatos; a pinagem do dispositivo ainda deve ser conferida.
Circuito com tensão ou carga acima dos limites especificados	✗	A ficha limita a tensão a < 50 V AC / < 60 V DC e a capacidade de carga total a 3 A.
Dispositivo que exige conector com outra quantidade de contatos, codificação ou geometria	✗	A configuração declarada para este cabo é M8 reto, codificação A, com 3 contatos.
Aplicação com exposição ambiental compatível com os graus IP declarados e instalação correta	✓	O fabricante informa IP65, IP67, IP68 e IP69K; a adequação depende das condições de exposição e da montagem.
Aplicação que exige um protocolo de comunicação específico não identificado na ficha	✗	Não há protocolo de comunicação especificado. A compatibilidade deve ser validada pela pinagem e pelos requisitos do dispositivo, sem presumir suporte a protocolo.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC142, conector fêmea M8 reto de 3 polos, 5 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o dispositivo a conectar exige soquete fêmea M8 reto, codificação A, com 3 contatos, e verifique a pinagem do dispositivo.
Desenergize o circuito antes de conectar o cabo e confira se a tensão e a carga permanecem dentro dos limites especificados.
Posicione o conector alinhado ao conector correspondente, sem forçar ou cruzar a rosca.
Aperte a conexão dentro do torque máximo especificado de 0,3...0,5 Nm.
Roteie o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo; evite torções além do valor especificado.
Após a montagem, verifique o assentamento da conexão, o estado do cabo e a correspondência dos condutores com o diagrama do equipamento antes de energizar.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não recebe sinal.	Conexão incompleta, pinagem incompatível ou circuito fora dos limites elétricos especificados.	Desenergize o circuito, confira a fixação do conector e compare a pinagem dos 3 contatos com o diagrama do dispositivo; verifique também tensão e carga.
O sinal ou a alimentação falha de forma intermitente.	Condutor ou conector danificado, conexão frouxa ou cabo submetido a flexão/torção fora das condições especificadas.	Inspecione o cabo ao longo do trajeto, confira a conexão e verifique se o raio de flexão e as condições de movimento atendem aos dados da ficha.
Há entrada de umidade na conexão.	Conector mal assentado, vedação comprometida ou exposição/instalação incompatível com a classificação de proteção requerida.	Inspecione o assentamento do conector e a vedação FKM; compare a condição real de exposição e montagem com os graus IP declarados.
O cabo ou a conexão apresenta aquecimento durante a operação.	Carga elétrica acima da capacidade declarada ou condição de operação diferente dos limites especificados.	Meça a carga do circuito e confira se a capacidade total não excede 3 A e se a tensão permanece dentro dos limites informados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC142 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC142 e o que vem na embalagem?

É um cabo de conexão com conector fêmea M8 reto, codificação A, de 3 contatos e 5 m. A ficha informa 1 peça por embalagem e não lista acessórios incluídos.

Com quais dispositivos o conector M8 de 3 polos é compatível?

A conexão mecânica corresponde a um conector correspondente M8 macho, codificação A, de 3 contatos. A compatibilidade elétrica depende também da pinagem, tensão e carga exigidas pelo dispositivo.

Posso usar este cabo em um circuito acima de 50 V AC ou 60 V DC?

Não selecione o EVC142 para circuitos que excedam os limites informados: < 50 V AC e < 60 V DC. Verifique também a capacidade de carga total de 3 A.

Este cabo serve para conectar diretamente um motor?

A ficha não identifica uma aplicação específica de conexão direta a motor. A utilização só pode ser validada se o equipamento tiver a conexão e a pinagem correspondentes e operar dentro dos limites elétricos do cabo.

O equipamento não funciona depois da instalação; o cabo pode ser a causa?

Pode haver conexão incompleta ou pinagem incompatível. Antes de trocar o cabo, confira o encaixe, a continuidade dos condutores e o diagrama de ligação do dispositivo.

O sinal cai quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo e os conectores quanto a danos e confira o raio de flexão e as condições de movimento. A ficha informa mais de 5 milhões de ciclos de curvatura, mas esse dado não elimina a necessidade de respeitar as condições de instalação.

Devo comprar o cabo completo ou algum componente separado?

O item anunciado é um cabo de conexão de 5 m, fornecido como 1 peça por embalagem. A ficha não informa a oferta de contatos, conectores ou outros componentes avulsos como parte do produto.

Quando devo escolher o EVC142 em vez de outro cabo?

Escolha-o quando forem necessários conector fêmea M8 reto, codificação A, 3 contatos e comprimento de 5 m. Se a aplicação exigir outra configuração, compare a interface e a pinagem do equipamento com a ficha do cabo alternativo.

Qual torque devo aplicar na conexão M8?

A ficha informa torque máximo de aperto de 0,3...0,5 Nm. Alinhe os conectores antes de apertar e não force a rosca.

Como identifico os fios e confirmo a ligação correta?

As cores informadas são BK preto, BN marrom e BU azul. A ficha fornecida não atribui uma função elétrica a cada cor; confirme a pinagem no diagrama do dispositivo conectado antes de energizar.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para o conector M8; deve corresponder à interface do dispositivo conectado (Ref.: conexão elétrica do soquete).

Grau de proteção IP

Classificação declarada para proteção contra ingresso de sólidos e água, cuja adequação depende da instalação e da exposição (Ref.: IP65, IP67, IP68 e IP69K).

Raio mínimo de flexão

Menor raio de curvatura indicado para aplicação flexível; a ficha define o valor como múltiplo do diâmetro do cabo (Ref.: 10 x diâmetro do cabo).

Capacidade de carga total

Limite de corrente total declarado para a conexão (Ref.: 3 A).

Ciclos de curvatura

Número de ciclos de curvatura declarado para o cabo, sujeito às condições de instalação e movimento especificadas (Ref.: > 5 milhões).
